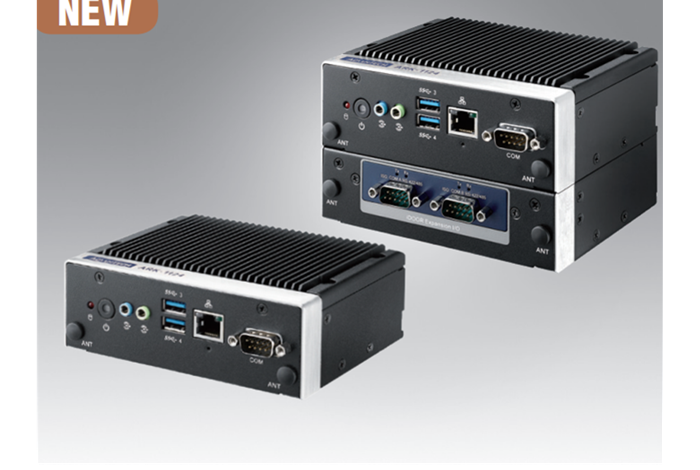

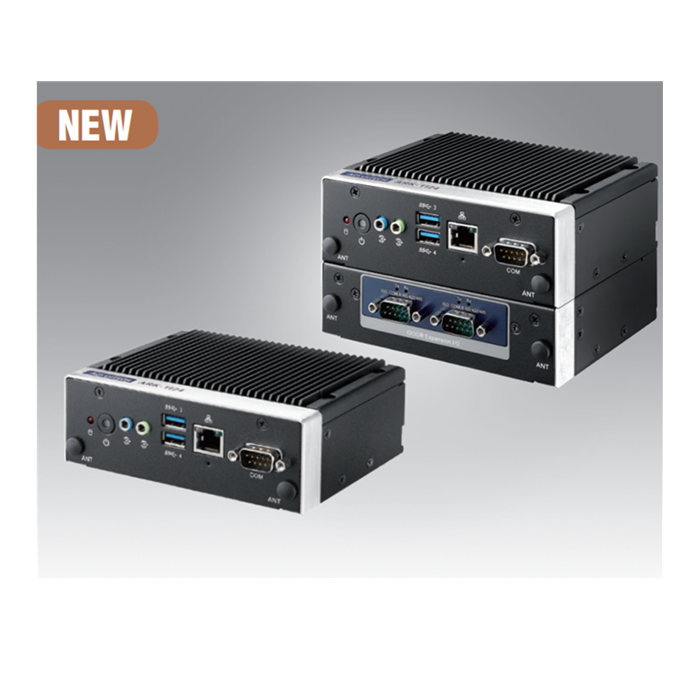

ARK-1124H-S6A2 là một mã đặt hàng của dòng máy tính nhúng siêu mỏng không quạt Advantech ARK-1124H. Máy chạy Intel Atom E3940 bốn nhân, giao kèm 8 GB bộ nhớ DDR3L 1866 MHz trên một khe SO-DIMM, xuất được hai màn hình HDMI độc lập ở độ phân giải 4K. Bài viết tập trung vào một câu hỏi: với từng loại tải trong nhà máy thì nên đặt bao nhiêu bộ nhớ và chọn ổ lưu trữ kiểu nào.
Thông số kỹ thuật ARK-1124H-S6A2
Bảng dưới gom thông số hãng công bố cho đúng cấu hình mang mã này. Ô nào thay đổi theo mã đặt hàng thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy tính nhúng siêu mỏng, không quạt, vỏ hợp kim nhôm |
| Bộ xử lý | Intel Atom E3940 bốn nhân, dạng hệ thống trên một chip |
| Bộ nhớ đệm | 2 MB |
| Bộ nhớ trong | 1 khe SO-DIMM, DDR3L 1866 MHz, cấu hình mã này giao kèm 8 GB |
| Đồ hoạ | Intel HD Graphics 500 tích hợp trong bộ xử lý |
| Ngõ hình | Hai ngõ HDMI độc lập, hỗ trợ độ phân giải 4K |
| Giải mã và mã hoá hình | H.264, H.265, MPEG-2, MVC, VC-1, WMV9, VP8, JPEG và MJPEG; xử lý bằng phần cứng |
| Khe mạng không dây | 1 khe mini PCIe khổ đầy đủ kèm khay nano SIM và 1 khe M.2 2230 chuẩn E-key cho mô-đun Wi-Fi |
| Lưu trữ | 1 khay ổ 2,5 inch SATA III cao tới 9,5 mm và 1 khe mSATA |
| Nguồn cấp | Một chiều 12 V, chế độ AT hoặc ATX |
| Công suất tiêu thụ | Khoảng 6,02 W ở mức thấp, khoảng 15,7 W ở mức cao nhất |
| Nhiệt độ làm việc | -20 đến 60 độ C với ổ và RAM dải nhiệt rộng (0 đến 40 độ C khi dùng ổ cứng cơ) |
| Kích thước và khối lượng | 133 x 46,4 x 94,2 mm; 0,7 kg |
| Rung và sốc | Có công bố khả năng chịu rung và chịu sốc khi đang chạy; mức cụ thể theo tài liệu hãng |
| Chứng nhận | Tương thích điện từ CE, FCC nhóm B, CCC; an toàn UL, CB, CCC, BSMI |
Con số cần chú ý nhất trong bảng là một khe bộ nhớ. Khung máy này chỉ có một khe SO-DIMM, nên mức 8 GB của cấu hình S6A2 cũng là mức trần thực tế. Đây là ràng buộc phải cân trước khi chốt mã, vì nâng cấp về sau không còn chỗ.
Chọn bộ nhớ và ổ lưu trữ theo loại tải
Bộ nhớ và ổ lưu trữ là hai hạng mục hay bị đặt theo thói quen: người mua ghi mức cao nhất cho chắc, hoặc ghi mức thấp nhất cho rẻ. Cả hai cách đều tốn tiền, chỉ khác thời điểm. Bảng dưới gắn từng loại tải hay gặp với mức bộ nhớ và kiểu ổ nên đặt.
| Loại tải của trạm | Mức bộ nhớ nên đặt | Kiểu và dung lượng ổ | Điểm cần lưu ý |
|---|---|---|---|
| Đọc thiết bị, ghi tệp, đẩy số liệu lên máy chủ | 4 GB | Ổ thể rắn 64 đến 128 GB | Giữ dữ liệu đệm tại chỗ vài ngày là đủ; phần lưu dài hạn để ở máy chủ |
| Giao diện vận hành một màn hình, biểu mẫu nhập liệu | 4 đến 8 GB | Ổ thể rắn 128 GB | Lượng ghi mỗi ngày thấp, nên tuổi thọ ổ ít khi là ràng buộc |
| Giám sát cấp máy nhiều cửa sổ đồ hoạ, có lưu lịch sử tại chỗ | 8 GB, tức mức trần của khung máy | Ổ thể rắn từ 256 GB, tách riêng phân vùng dữ liệu | Nếu phần mềm còn đòi hơn 8 GB thì phải đổi sang dòng có hai khe bộ nhớ |
| Đầu phát nội dung cho hai màn hình độ phân giải cao | 8 GB | Ổ thể rắn 128 GB, để tệp nội dung ở phân vùng riêng | Khối giải mã trong chip gánh phần hình, nên tải rơi vào ổ và bộ nhớ chứ không vào bộ xử lý |
| Thị giác máy nhẹ: đọc mã, kiểm có hay không có chi tiết | 8 GB | Ổ thể rắn từ 256 GB cấp chịu ghi nhiều | Ảnh mẫu và ảnh lỗi nên đẩy ra ổ mạng theo ca, không tích lại trên máy |
| Ghi hình liên tục nhiều camera, đo kích thước bằng ảnh | Vượt khả năng của khung máy này | Không áp dụng | Cần máy có khe mở rộng và bộ tăng tốc; khung ARK-1124H không nhận card rời |
Cách đo cho chắc rất đơn giản. Cho phần mềm chạy trên máy hiện có suốt một ca đầy đủ, ghi lại mức chiếm bộ nhớ cao nhất, rồi cộng thêm phần dự phòng cho hệ điều hành và cho các bản cập nhật sau này. Với ổ lưu trữ thì đo lượng dữ liệu ghi xuống mỗi ngày, vì tuổi thọ ổ thể rắn tính theo tổng lượng ghi chứ không theo dung lượng. Cách đối chiếu dải nhiệt và lượng ghi khi chọn ổ được nêu trong bài ổ nhớ công nghiệp Advantech SQFlash.
Khi kết quả đo vượt mức 8 GB, đừng cố ép vào khung máy này. Hướng đúng là chuyển sang dòng có hai khe bộ nhớ DDR4, ví dụ mã trình bày trong bài ARK-1551-U0A1 với hai khe DDR4. Chi phí chênh lệch nhỏ hơn nhiều so với việc thay cả trạm sau một năm.
ARK-1124H-S6A2 dùng cho việc gì
Bốn tình huống dưới đây nằm gọn trong vùng tải mà cấu hình 8 GB của mã này phục vụ tốt.
Trạm giám sát cụm máy trong xưởng. Máy đọc trạng thái của vài máy sản xuất, hiển thị bảng theo dõi trên một màn hình và gửi số liệu về máy chủ. Bốn nhân của Atom E3940 cho phép phần thu thập và phần hiển thị chạy song song mà không giành nhau thời gian xử lý.
Đầu phát cho cặp màn hình thông tin. Hai ngõ HDMI độc lập cho phép một máy nuôi hai màn hình nội dung khác nhau, thay vì đặt hai máy. Vì khối giải mã hình nằm trong chip, phần nặng của việc phát nội dung không dồn lên bộ xử lý.
Trạm kiểm tra bằng ảnh ở mức đơn giản. Máy nối một camera công nghiệp, đọc mã trên sản phẩm hoặc kiểm chi tiết có hay không. Đây là ngưỡng trên của khung máy này; vượt qua ngưỡng đó thì bài toán thuộc về máy có bộ tăng tốc.
Cửa ngõ dữ liệu dùng mạng không dây. Khe mini PCIe khổ đầy đủ kèm khay nano SIM và khe M.2 chuẩn E-key cho phép lắp mô-đun mạng di động hoặc Wi-Fi ngay trong máy, hợp với trạm không kéo được cáp mạng tới nơi. Máy đứng giữa thiết bị hiện trường và mạng nhà máy, gom dữ liệu rồi gửi lên.

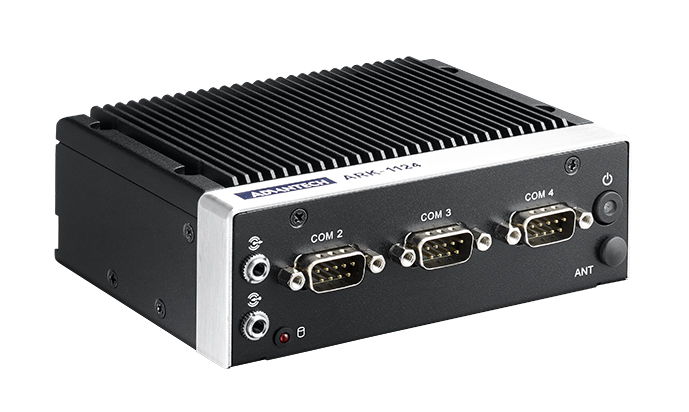

Mã cùng dòng công bố đủ cổng nối tiếp, khe mini PCIe kèm khay SIM và chức năng bảo mật phần cứng được mô tả trong bài ARK-1124H-S6A3 và cách mua thay thế.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu bốn máy nhúng của Advantech theo góc bộ nhớ và lưu trữ, vì đó là trục quyết định của bài toán này. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Model | Khe bộ nhớ và mức trần | Lưu trữ | Ngõ hình | Khi nào chọn |
|---|---|---|---|---|
| ARK-1124H | 1 khe SO-DIMM DDR3L, cấu hình S6A2 giao 8 GB | Ổ chuẩn SATA theo tài liệu hãng | 2 ngõ HDMI độc lập, độ phân giải 4K | Tải nằm dưới 8 GB, cần hai màn hình và nền bốn nhân |
| ARK-1123H | Theo tài liệu hãng | 1 khay ổ 2,5 inch, 1 khe mSATA nửa kích thước | 2 ngõ HDMI độc lập | Muốn giữ nền Celeron J1900 đời trước với hai ngõ HDMI |
| ARK-1123C | Theo tài liệu hãng | 1 khay ổ 2,5 inch, 1 khe mSATA nửa kích thước | 1 ngõ VGA | Chỉ cần một màn hình VGA |
| ARK-1551 | 2 khe SO-DIMM DDR4 2400 MHz, tối đa 32 GB | 1 khay ổ 2,5 inch thay nóng, hỗ trợ ổ chuẩn NVMe theo tài liệu hãng | Màn kép qua HDMI và VGA | Tải vượt 8 GB hoặc cần thay ổ mà không dừng máy lâu |
Cách chọn theo bài toán như sau. Cả ARK-1124H và ARK-1123H đều có một khay ổ 2,5 inch và khe mini PCIe khổ đầy đủ để lắp mô-đun không dây; nếu dự án muốn giữ nền Celeron J1900 đời trước, ARK-1123H hợp hơn. Nếu chỉ cần một màn hình VGA, ARK-1123C là bản gọn. ARK-1124H giữ lợi thế ở nền bốn nhân đời mới hơn cùng hai ngõ HDMI độc lập, đổi lại chấp nhận trần bộ nhớ 8 GB.
Mua ARK-1124H-S6A2 ở đâu
Trên site này, các máy cùng kiểu nằm trong danh mục máy tính không quạt, mỗi mã có trang thông số riêng để đối chiếu khung máy trước khi chốt cấu hình đầy đủ.
Khi gửi yêu cầu báo giá, bảy thông tin nên nêu trước: mã đặt hàng đầy đủ, mức chiếm bộ nhớ cao nhất đo được của phần mềm sẽ chạy, lượng dữ liệu ghi xuống ổ mỗi ngày, số màn hình và độ phân giải của từng màn, mô-đun mạng không dây cần lắp, điện áp nguồn tại chỗ và kiểu giá lắp. Bảy thông tin đó đủ để chốt mức bộ nhớ, kiểu ổ và phụ kiện đi kèm trong một lượt trao đổi. Nguyên tắc chung khi lập cấu hình máy công nghiệp được trình bày trong bài cấu hình máy tính công nghiệp trên IPC247.
Nếu chưa chắc tải của trạm nằm ở mức nào, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng loại tải phía trên.
Câu hỏi thường gặp về ARK-1124H-S6A2
ARK-1124H-S6A2 nhận tối đa bao nhiêu bộ nhớ?
Cấu hình mang mã này giao kèm 8 GB bộ nhớ DDR3L 1866 MHz trên một khe SO-DIMM. Máy chỉ có một khe, nên 8 GB cũng là mức trần thực tế của khung máy này. Khi bài toán cần nhiều hơn, phải chuyển sang dòng có hai khe bộ nhớ chứ không nâng cấp trên chính máy này được.
Trạm thu thập số liệu cần bao nhiêu bộ nhớ là đủ?
Trạm chỉ đọc thiết bị, ghi vào tệp rồi đẩy lên máy chủ thường chạy tốt ở mức 4 GB. Mức 8 GB nên dành cho trạm có giao diện đồ hoạ nhiều cửa sổ, phần mềm giám sát cấp máy hoặc bài toán xử lý ảnh nhẹ. Cách chắc chắn nhất vẫn là đo mức chiếm bộ nhớ thực tế trong một ca đầy đủ rồi cộng phần dự phòng.
Nên chọn ổ cứng cơ hay ổ thể rắn cho ARK-1124H-S6A2?
Với tủ trong xưởng, tủ có rung hoặc trạm chạy liên tục, nên chọn ổ thể rắn. Ổ thể rắn không có chi tiết quay nên chịu rung tốt hơn và có bản cấp dải nhiệt rộng. Khi chọn, cần xem lượng dữ liệu ghi mỗi ngày, vì đó là yếu tố quyết định tuổi thọ ổ chứ không phải dung lượng.
Máy này chạy được bài toán thị giác máy không?
Máy chạy được nhóm việc thị giác nhẹ như đọc mã vạch, kiểm tra có hay không có chi tiết, so mẫu đơn giản trên ảnh độ phân giải vừa. Bộ xử lý Atom E3940 bốn nhân và đồ hoạ tích hợp không đủ cho bài toán đo kích thước chính xác hoặc nhiều camera cùng lúc. Những bài toán đó cần máy có bộ tăng tốc hoặc card đồ hoạ rời.
ARK-1124H-S6A2 tiêu thụ bao nhiêu điện?
Theo tài liệu hãng, máy tiêu thụ khoảng 6,02 W ở mức thấp và khoảng 15,7 W ở mức cao nhất. Máy nhận nguồn một chiều 12 V theo chế độ AT hoặc ATX. Khi tính bộ lưu điện cho trạm, nên lấy mức cao nhất rồi cộng thêm phần dành cho màn hình và thiết bị ngoại vi.
Nên gửi thông tin gì khi hỏi mua ARK-1124H-S6A2?
Nên ghi rõ mã đặt hàng đầy đủ, mức chiếm bộ nhớ cao nhất đo được của phần mềm sẽ chạy, lượng dữ liệu ghi xuống ổ mỗi ngày, số màn hình và độ phân giải của từng màn, mô-đun mạng không dây cần lắp, điện áp nguồn tại chỗ và kiểu giá lắp.
