ARK-1124C-S1A2 là một mã đặt hàng của dòng máy tính nhúng siêu mỏng Advantech ARK-1124C. Máy chạy không quạt trên nền Intel Celeron N3350 hai nhân, vỏ hợp kim nhôm dày 46,4 mm, tiêu thụ khoảng 5,5 W ở mức thường gặp. Bài viết trình bày thông số, phần đồ hoạ giải mã 4K dùng được vào việc gì, các tình huống lắp đặt, đối chiếu với những dòng cùng nhóm và nơi đặt mua.
Thông số kỹ thuật ARK-1124C-S1A2
Bảng dưới gom các thông số có căn cứ cho mã này. Ô nào chưa xác nhận được cho mọi cấu hình đặt hàng thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy tính nhúng siêu mỏng, không quạt, vỏ hợp kim nhôm |
| Bộ xử lý | Intel Celeron N3350 hai nhân, dạng hệ thống trên một chip |
| Xung nhịp | 1,1 GHz ở mức cơ bản, tăng tới 2,4 GHz khi tải nặng |
| Bộ nhớ đệm | 2 MB |
| Bộ nhớ trong | DDR3L 1866 MHz, cấu hình mã này giao kèm 8 GB |
| Đồ hoạ | Intel HD Graphics 500 tích hợp trong bộ xử lý |
| Giải mã và mã hoá hình | H.264, H.265, MPEG-2, MPEG-4, VC-1, WMV9, VP8, JPEG; xử lý bằng phần cứng |
| Tần số quét ngõ hình | 60 Hz |
| Lưu trữ | 1 khay ổ chuẩn SATA III |
| Cổng kết nối | Theo tài liệu hãng cho mã đầy đủ |
| Nguồn cấp | Kiểu AT hoặc ATX, bộ đổi nguồn 12 V một chiều, mô-đun nhận dải 12 đến 24 V |
| Công suất tiêu thụ | Khoảng 5,5 W ở mức thường gặp, khoảng 10,2 W ở mức cao nhất |

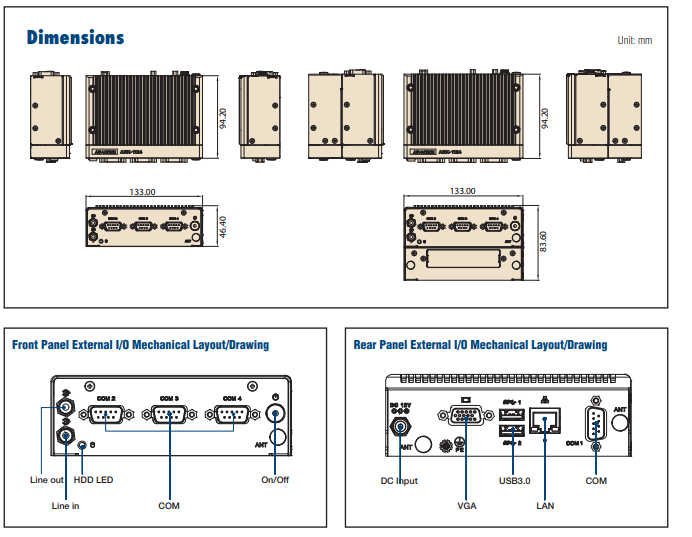

| Kích thước | 133 x 46,4 x 94,2 mm |
| Nhiệt độ bảo quản | -40 đến 85 độ C |
| Nhiệt độ làm việc | Theo tài liệu hãng cho mã đầy đủ |
| Độ ẩm | Tới 95 phần trăm ở 40 độ C |
| Rung và sốc | Có công bố khả năng chịu rung và chịu sốc; mức cụ thể theo tài liệu hãng |
| Chứng nhận | Tương thích điện từ CE, CCC, BSMI; an toàn UL, CB, BSMI |
| Kiểu lắp | Giá gắn tường, kẹp ray DIN hoặc giá chuẩn VESA, tuỳ chọn theo mã |
Ba con số trong bảng quyết định vị trí của mã này. Chiều dày 46,4 mm cho phép đặt máy vào khe hẹp trong tủ hoặc sau lưng màn hình. Mức tiêu thụ dưới 11 W cho phép lấy điện từ nguồn có sẵn trong tủ thay vì kéo thêm một đường riêng. Và phần đồ hoạ tích hợp gánh việc giải mã hình, nên bộ xử lý hai nhân vẫn đủ cho ứng dụng hiển thị.
Khả năng giải mã video 4K dùng được vào việc gì
Điểm dễ bị hiểu nhầm nhất ở dòng máy này là cụm chữ giải mã 4K. Nó nói về khối xử lý hình nằm trong chip, không nói rằng máy chắc chắn xuất được hình ở độ phân giải 4K. Hai việc đó tách rời nhau, và người thiết kế trạm cần tách rời chúng khi tính cấu hình.
Phần chip làm được gì. Khối đồ hoạ Intel HD Graphics 500 xử lý các định dạng H.264, H.265, MPEG-2, MPEG-4, VC-1, WMV9, VP8 và JPEG bằng mạch chuyên dụng. Một luồng hình đi qua mạch này gần như không chiếm thời gian của bộ xử lý. Nếu để phần mềm giải mã, cùng luồng đó có thể ăn hết cả hai nhân và máy bắt đầu giật hình.
Phần ngõ hình quyết định điều gì. Độ phân giải hiển thị thực tế phụ thuộc vào ngõ hình mà mã đặt hàng mang theo. Một ngõ hình tương tự kiểu VGA không đưa được ảnh 4K ra màn hình dù chip giải mã được. Vì vậy khi bài toán yêu cầu màn hình độ phân giải cao, cần xác nhận ngõ hình theo tài liệu hãng trước khi chốt mã, không suy ra từ tên chip.
Ba nhóm việc hợp với khối giải mã phần cứng. Nhóm thứ nhất là biển báo và bảng thông tin, nơi máy phát một tệp hình lặp lại suốt ca. Nhóm thứ hai là màn hình theo dõi camera với vài luồng độ phân giải vừa, dùng để xem tại chỗ chứ không dùng để ghi lâu dài. Nhóm thứ ba là màn hình vận hành có chèn hướng dẫn thao tác dạng video cho công nhân mới.
Định dạng H.265 đáng chú ý riêng. Với cùng chất lượng hình, luồng H.265 chiếm băng thông thấp hơn H.264 rõ rệt, nên trạm nối bằng mạng di động hoặc bằng đường truyền hẹp nên phát bằng định dạng này. Điều kiện là cả nguồn phát lẫn máy thu đều giải mã được bằng phần cứng, và ARK-1124C đáp ứng phần máy thu.
ARK-1124C-S1A2 dùng cho việc gì
Bốn tình huống dưới đây phản ánh cách dòng máy này được lắp trong thực tế.
Đầu phát cho bảng thông tin trong nhà máy. Máy treo sau màn hình bằng giá chuẩn VESA, phát nội dung sản lượng và cảnh báo an toàn theo ca. Thân mỏng giữ toàn bộ phần máy khuất sau tấm màn, chỉ còn dây nguồn và dây mạng đi xuống.
Trạm thu thập dữ liệu gắn trong tủ điện. Máy kẹp lên ray DIN cạnh bộ điều khiển, đọc số liệu vận hành và đẩy về máy chủ. Mức tiêu thụ thấp cho phép dùng chung bộ nguồn 24 V có sẵn trong tủ thông qua mô-đun nguồn dải rộng.
Máy chạy giao diện vận hành tại đầu chuyền. Máy nối một màn hình cảm ứng công nghiệp và chạy phần mềm nhập liệu. Cấu hình hai nhân đủ cho giao diện dạng biểu mẫu, còn phần hiển thị video hướng dẫn do khối đồ hoạ gánh.
Máy điều khiển trong thiết bị do đơn vị tích hợp tự dựng. Máy nằm bên trong vỏ thiết bị, chiếm một khoang mỏng, nối cụm cảm biến và cụm chấp hành. Cách chọn cấu hình cho nhóm bài toán mỏng tương tự được nêu trong bài máy tính nhúng ARK-1124U-S1A2.
Ở cả bốn tình huống, ràng buộc chung là mặt vỏ phải hở. Máy không quạt thoát nhiệt qua thân, nên việc bọc kín trong hộp nhựa hoặc dán kín các mặt sẽ đẩy nhiệt độ bên trong vượt mức thiết kế, dù mức tiêu thụ chỉ vài watt.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu ARK-1124C với bốn máy nhúng khác của Advantech theo góc đồ hoạ và nguồn cấp, vì đó là hai tiêu chí quyết định khi máy làm việc hiển thị. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Model | Bộ xử lý | Đồ hoạ và ngõ hình | Nguồn | Điện năng | Điểm mạnh |
|---|---|---|---|---|---|
| ARK-1124C | Intel Celeron N3350 hai nhân | Intel HD Graphics 500, giải mã phần cứng H.264 và H.265; ngõ hình theo tài liệu hãng | 12 V một chiều, mô-đun 12 đến 24 V | Khoảng 5,5 W thường gặp, 10,2 W cao nhất | Thân mỏng 46,4 mm, mức tiêu thụ thuộc nhóm thấp |
| ARK-1124U | Intel Celeron N3350 hai nhân | 1 ngõ VGA | 12 V một chiều đầu nối khoá được | Theo tài liệu hãng | Cùng nền tảng, có khe mini PCIe kèm khay thẻ SIM |
| ARK-1123C | Intel Atom E3825 hai nhân 1,33 GHz | 1 ngõ VGA | Đầu nối một chiều dạng ren | Theo tài liệu hãng | Có khay ổ 2,5 inch và hai cổng mạng |
| ARK-2230L | Intel Celeron J1900 bốn nhân 2,0 GHz | Hai ngõ hình độc lập VGA và HDMI, ngõ HDMI phát hình độ phân giải cao | 12 V một chiều, mô-đun 9 đến 36 V | Theo tài liệu hãng | Bốn nhân, hai màn hình độc lập, có khe mini PCIe kèm khay thẻ SIM |
| ARK-2121L | Intel Celeron J1900 bốn nhân 2,0 GHz | Hai ngõ hình độc lập VGA và HDMI | 9 đến 36 V một chiều | Theo tài liệu hãng | Dải nhiệt làm việc -20 đến 70 độ C, nhận mô-đun iDoor |
Cách chọn theo bài toán như sau. Nếu trạm cần hai màn hình độc lập hoặc cần một ngõ hình số cho màn độ phân giải cao, ARK-2230L là hướng đúng. Nếu trạm đặt ở nơi nóng và nguồn điện dao động, ARK-2121L có dải nguồn và dải nhiệt rộng hơn. Nếu cần khay ổ 2,5 inch và hai cổng mạng trong thân nhỏ, chọn ARK-1123C. ARK-1124C giữ lợi thế ở chỗ mỏng nhất, tiêu thụ thấp và có khối giải mã hình đời mới hơn. Một mã cùng dòng với cấu hình khác được mô tả trong bài ARK-1124C mã ARK-1124C-S1A3.
Mua ARK-1124C-S1A2 ở đâu
Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt, kèm trang thông số riêng cho từng mã. Các mã họ ARK-11xx và ARK-21xx nằm cùng danh mục đó, tiện cho việc đối chiếu khung máy trước khi chốt mã đầy đủ.
Khi gửi yêu cầu báo giá, nên ghi rõ bảy thông tin: mã đầy đủ, dung lượng bộ nhớ, kiểu và dung lượng ổ lưu trữ, điện áp nguồn tại vị trí lắp, ngõ hình cần dùng, mô-đun mạng cần lắp và kiểu giá lắp. Phần ngõ hình nên hỏi kỹ nếu trạm phát nội dung độ phân giải cao. Muốn đối chiếu rộng hơn trong dải máy nhúng của hãng, xem danh mục máy tính nhúng Advantech trên IPC247.
Trường hợp chưa rõ nên chọn máy nhúng siêu mỏng hay máy hộp có hai ngõ hình, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về ARK-1124C-S1A2
ARK-1124C-S1A2 là gì?
ARK-1124C-S1A2 là một mã đặt hàng của dòng máy tính nhúng siêu mỏng Advantech ARK-1124C. Máy chạy không quạt trên nền Intel Celeron N3350 hai nhân, vỏ hợp kim nhôm, kích thước 133 x 46,4 x 94,2 mm. Phần đuôi S1A2 xác định cấu hình bộ nhớ, lưu trữ và phụ kiện, nên khi đặt hàng phải ghi đủ mã.
Máy tiêu thụ bao nhiêu điện?
Theo tài liệu hãng, máy tiêu thụ khoảng 5,5 W ở mức thường gặp và khoảng 10,2 W ở mức cao nhất. Mức này cho phép cấp nguồn từ một bộ đổi nguồn nhỏ hoặc từ nguồn có sẵn trong tủ điện. Khi tính bộ lưu điện cho trạm, nên lấy mức cao nhất cộng thêm phần dự phòng cho màn hình và thiết bị ngoại vi.
Chip đồ hoạ giải mã được những định dạng nào?
Máy dùng đồ hoạ Intel HD Graphics 500 tích hợp trong bộ xử lý, giải mã và mã hoá được các định dạng H.264, H.265, MPEG-2, MPEG-4, VC-1, WMV9, VP8 và JPEG. Việc giải mã chạy bằng phần cứng nên bộ xử lý còn trống cho phần ứng dụng. Độ phân giải xuất ra thực tế còn phụ thuộc ngõ hình của mã đặt hàng, cần đối chiếu tài liệu hãng.
ARK-1124C-S1A2 chịu được nhiệt độ nào?
Tài liệu công bố dải -40 đến 85 độ C cho điều kiện bảo quản và độ ẩm tới 95 phần trăm ở 40 độ C. Dải nhiệt làm việc phải đối chiếu tài liệu hãng theo mã đầy đủ, vì mỗi cấu hình bộ nhớ và ổ lưu trữ có giới hạn khác nhau. Khi lắp trong tủ kín, cần tính thêm phần nhiệt do các thiết bị khác trong tủ sinh ra.
Máy lắp cố định bằng cách nào?
Dòng máy này nhận bộ giá gắn tường, bộ kẹp ray DIN và giá chuẩn VESA để treo sau màn hình. Vỏ hợp kim nhôm vừa làm khung vừa là bề mặt thoát nhiệt, nên mặt vỏ cần hở, không bọc kín trong hộp nhựa. Kiểu giá lắp nên ghi ngay trong yêu cầu báo giá vì phụ kiện đi kèm khác nhau theo mã.
Nên đặt mua ARK-1124C-S1A2 theo thông tin nào?
Nên ghi rõ mã đầy đủ, dung lượng bộ nhớ, kiểu và dung lượng ổ lưu trữ, điện áp nguồn tại vị trí lắp, ngõ hình cần dùng, mô-đun mạng không dây hoặc mạng di động cần lắp và kiểu giá lắp. Với dự án nhiều trạm, nên hỏi thêm trạng thái cung ứng của mã trước khi chốt số lượng.
