ARK-1123C-S3A3 là một mã đặt hàng của dòng máy tính nhúng không quạt Advantech ARK-1123. Cùng một thân máy nhưng dòng này có ba biến thể C, L, H và mỗi biến thể lại có vài hậu tố cấu hình, nên người mua rất dễ ghi nhầm mã trên đơn hàng. Bài viết tách mã hàng thành từng phần, chỉ rõ phần nào quyết định cổng, phần nào quyết định bộ nhớ và nguồn, và điều gì xảy ra khi ghi thiếu hậu tố.
Mã hàng của Advantech không phải tên gọi thương mại. Đó là chuỗi ký tự dùng để tra cứu trong hệ thống của hãng, in trên tem máy, ghi trên phiếu bảo hành và dùng để đối chiếu khi bảo trì. Hai máy trông giống hệt nhau nhưng khác hậu tố là hai mặt hàng khác nhau về kho, về giá và về gói phụ kiện. Vì vậy khâu đọc đúng mã có giá trị thực tế ngang với khâu đọc thông số.
Cấu trúc mã hàng ARK-1123C-S3A3
Chuỗi ARK-1123C-S3A3 gồm bốn phần ghép lại. Ba phần đầu mô tả phần cứng và không đổi trong suốt vòng đời của máy; phần cuối mô tả cấu hình đặt hàng và thay đổi theo đợt. Bảng dưới tách từng phần kèm điều đã xác nhận được từ tài liệu sản phẩm và từ các mã đang lưu hành trên site.
| Phần của mã | Ví dụ | Điều đã xác nhận | Ảnh hưởng khi đặt hàng |
|---|---|---|---|
| Tiền tố dòng | ARK | Nhóm máy tính nhúng dạng hộp, không quạt, tản nhiệt qua vỏ | Quyết định nhóm sản phẩm và bộ tài liệu tra cứu |

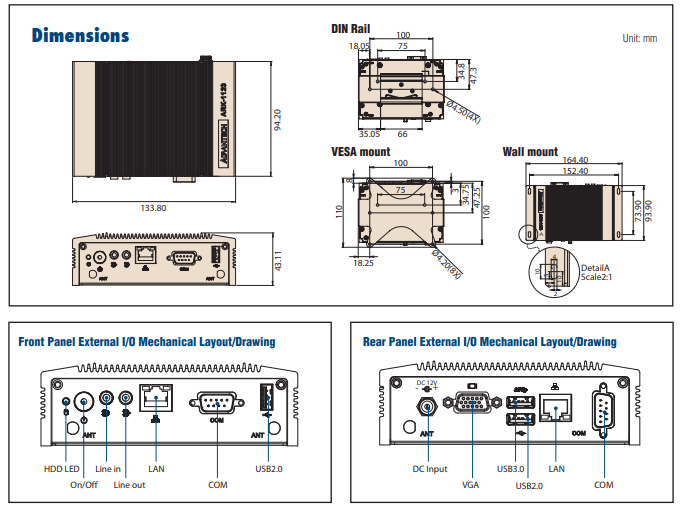

| Số hiệu thân máy | 1123 | Thân nhôm 133,8 x 43,1 x 94,2 mm, khối lượng 0,8 kg, giắc nguồn kiểu ren vặn | Quyết định chỗ lắp, bộ gá VESA, thanh DIN hoặc treo tường |

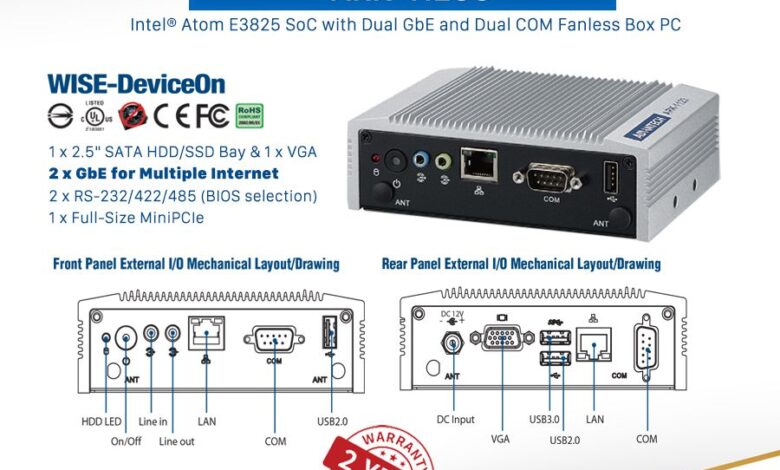

| Chữ biến thể | C | Bản C có 1 ngõ VGA, 2 Gigabit, 2 cổng RS-232/422/485 chọn trong BIOS; bản L gọn hơn; bản H dùng Celeron J1900 với 2 ngõ HDMI | Quyết định số cổng mạng, cổng USB, kiểu cổng nối tiếp và số màn hình, không đổi được sau khi mua |
| Hậu tố cấu hình | S3A3 | Nhóm hậu tố mở đầu bằng S3 đi cùng nền Intel Atom E3825; nhóm mở đầu bằng U0 đi cùng nền Intel Celeron J1900. Ý nghĩa từng ký tự theo tài liệu hãng | Quyết định bộ nhớ, ổ lưu trữ, bộ nguồn và phụ kiện theo đơn |
Điểm cần nhớ là ranh giới giữa phần thứ ba và phần thứ tư. Chữ biến thể là phần cứng đã hàn trên bo, đổi ý sau khi máy về đồng nghĩa với đổi máy. Hậu tố cấu hình thì còn thương lượng được ở khâu đặt hàng, vì đó là bộ nhớ, ổ và bộ nguồn lắp thêm. Khi lập yêu cầu mua, nên chốt chữ biến thể trước, chốt hậu tố sau.
Cấu hình đi kèm mã ARK-1123C-S3A3
Tài liệu giới thiệu mã này nêu các giá trị dưới đây. Đây là phần thay đổi theo hậu tố, khác với phần cổng và phần cơ khí đã trình bày trong bài máy tính nhúng không quạt Advantech ARK-1123C.
- Nền xử lý. Intel Atom E3825 hai nhân 1,33 GHz dạng SoC, bộ nhớ đệm 1 MB, BIOS AMI EFI 64 Mbit.
- Bộ nhớ trong. DDR3L 1066 MHz, dung lượng 8 GB.
- Hiển thị. Một ngõ VGA, tối đa 1920 x 1200 ở 60 Hz.
- Mạng và cổng. Hai cổng Gigabit Intel I210 tốc độ 10/100/1000 Mbps có Wake on LAN, hai cổng USB 2.0 và một cổng USB 3.0.
- Mở rộng. Một khe Mini PCIe khổ đầy đủ cho mô-đun WLAN hoặc WWAN.
- Lưu trữ. Một khay ổ SATA 2,5 inch cao tối đa 9,5 mm và một khe mSATA nửa kích thước.
- Nguồn. Vào 12 VDC, kèm bộ đổi nguồn xoay chiều sang một chiều. Tiêu thụ trung bình 5,28 W, cao nhất 8,16 W.
- Hệ điều hành cài được. Windows các bản WES7, Windows 7, WE8S, Windows 8, Windows 10.
- Cơ khí. Vỏ nhôm 133,8 x 43,1 x 94,2 mm, khối lượng 0,8 kg, không quạt.
Con số đáng chú ý nhất trong danh sách là công suất. Mức cao nhất 8,16 W cho phép cả trạm chạy bằng một bộ nguồn nhỏ trong tủ, và cho phép tính bộ lưu điện với dung lượng khiêm tốn. Con số thứ hai đáng chú ý là chiều cao ổ tối đa 9,5 mm: nhiều ổ thể rắn công nghiệp dày hơn mức này, phải kiểm trước khi mua ổ rời.
Ghi thiếu hoặc ghi nhầm hậu tố thì mất gì
Trên thực tế đặt hàng, bốn tình huống dưới đây lặp lại nhiều lần và đều bắt nguồn từ khâu ghi mã.
- Đơn hàng đứng lại chờ xác nhận. Ghi ARK-1123C mà không ghi hậu tố tức là chưa chốt bộ nhớ, ổ và bộ nguồn. Đơn phải quay lại một vòng hỏi đáp, thường mất vài ngày làm việc.
- Máy thay thế không khớp ảnh hệ điều hành. Khi thay một máy hỏng trong dây chuyền, đội bảo trì thường bung lại ảnh đĩa đã chuẩn bị sẵn. Máy về khác hậu tố có thể khác kiểu ổ, khiến ảnh đĩa không bung được và phải cài lại từ đầu.
- Thiếu bộ gá. Bộ gá VESA, gá thanh DIN và gá treo tường là phụ kiện đặt kèm theo đơn. Không ghi rõ trong yêu cầu thì máy về không có bộ gá, tủ điện phải chờ.
- Sai chữ biến thể. Đây là lỗi tốn kém nhất. Nhầm C thành L là mất một cổng mạng và một cổng USB, một cổng nối tiếp chỉ còn RS-232; nhầm C thành H là đổi cả nền xử lý và đổi ngõ hình từ VGA sang HDMI. Cả hai trường hợp đều phải đổi máy chứ không nâng cấp được.
Cách phòng đơn giản: trên phiếu yêu cầu, ghi mã đầy đủ ở dòng đầu, rồi ghi thêm một dòng mô tả bằng chữ về cổng và màn hình. Hai dòng này kiểm chéo lẫn nhau, người bán phát hiện mâu thuẫn ngay trước khi đơn đi tiếp.
Các mã khác trong dòng ARK-1123
Trên site hiện có bài riêng cho từng mã đang lưu hành, mỗi bài đi vào một câu hỏi mua hàng khác nhau. Muốn xem cách bố trí máy trong tủ điện mỏng thì đọc bài ARK-1123C-S3A2E. Muốn tính điện năng và bộ lưu điện thì đọc bài ARK-1123L-S3A3. Muốn biết máy chịu được nhiệt độ và rung tới đâu thì đọc bài ARK-1123H-U0A2E. Bản gọn nhất của dòng được trình bày trong bài ARK-1123L-S3A2E.
Khi so sánh, chú ý rằng bốn mã trên đều dùng chung thân máy. Bảng thông số vì thế giống nhau ở phần cơ khí, và chỉ khác ở nền xử lý, ngõ hình, số cổng giao tiếp và mức tiêu thụ điện. Đó cũng là bốn tiêu chí duy nhất cần đưa vào bảng so sánh khi trình lãnh đạo duyệt mua.
Mua ARK-1123C-S3A3 ở đâu
Trang sản phẩm của bản C nằm ở mục máy tính công nghiệp không quạt ARK-1123C, trong danh mục máy tính không quạt. Mã đặt hàng đầy đủ được xác nhận lại khi báo giá, kèm theo bộ gá và bộ đổi nguồn.
Bốn thông tin nên gửi cùng yêu cầu báo giá: mã đầy đủ nếu đã có sẵn trên máy cũ, dung lượng bộ nhớ và kiểu ổ mong muốn, điện áp nguồn tại tủ, và kiểu gá dự kiến. Bốn thông tin này đủ để chốt hậu tố ngay ở vòng trao đổi đầu tiên.
Để đối chiếu ARK-1123 với những dòng nhúng khác cùng hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa chắc nền tảng Atom có đủ cho phần mềm dự kiến, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về ARK-1123C-S3A3
ARK-1123C-S3A3 là mã gì?
Đó là một mã đặt hàng đầy đủ của dòng máy tính nhúng không quạt Advantech ARK-1123, biến thể C. Phần ARK-1123C xác định thân máy và bộ cổng, phần hậu tố S3A3 xác định cấu hình bộ nhớ, lưu trữ và bộ nguồn đi kèm. Khi báo giá và khi nhập kho, mã phải được ghi đủ cả hai phần.
ARK-1123C-S3A3 khác ARK-1123C-S3A2E ở đâu?
Hai mã dùng chung phần cứng ARK-1123C: cùng Intel Atom E3825 hai nhân 1,33 GHz, cùng thân nhôm 133,8 x 43,1 x 94,2 mm, cùng bộ cổng gồm VGA, hai Gigabit và hai cổng nối tiếp. Khác biệt nằm ở phần hậu tố, tức ở cấu hình bộ nhớ, lưu trữ, bộ nguồn và gói phụ kiện theo đơn. Hai mã không thay thế lẫn nhau trên phiếu bảo hành.
Hậu tố S3 và U0 trong mã ARK-1123 nói lên điều gì?
Đối chiếu các mã đang lưu hành cho thấy nhóm hậu tố bắt đầu bằng S3 đi cùng nền tảng Intel Atom E3825 trên hai biến thể C và L, còn nhóm bắt đầu bằng U0 đi cùng nền tảng Intel Celeron J1900 trên biến thể H. Ý nghĩa đầy đủ của từng ký tự phải tra theo tài liệu hãng cho đúng đợt sản xuất.
Ghi thiếu hậu tố khi đặt hàng có sao không?
Ghi thiếu hậu tố tức là chưa chốt cấu hình. Đơn hàng sẽ phải chờ xác nhận lại dung lượng bộ nhớ, kiểu ổ lưu trữ, bộ nguồn và bộ gá, làm chậm tiến độ. Với đơn thay thế máy cũ, ghi thiếu hậu tố còn dễ dẫn tới máy về không khớp ảnh hệ điều hành đang dùng.
Máy mã ARK-1123C-S3A3 dùng nguồn gì?
Theo tài liệu giới thiệu mã này, máy nhận nguồn một chiều 12 V và có bộ đổi nguồn xoay chiều sang một chiều đi kèm theo cấu hình. Công suất tiêu thụ trung bình 5,28 W và cao nhất 8,16 W. Giắc nguồn là kiểu ren vặn, giữ dây chắc khi tủ điện rung.
