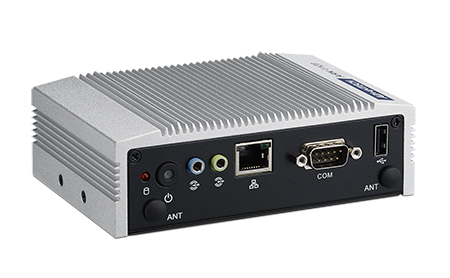

ARK-1123C-S3A2E là một mã đặt hàng của dòng máy tính nhúng không quạt Advantech ARK-1123. Thân máy chỉ dày 43,1 mm nên lọt được những khoang trống mà máy tính công nghiệp cỡ thường không vào nổi. Bài viết bàn riêng về khâu lắp đặt: lấy số đo nào, chọn kiểu gá VESA, thanh DIN hay treo tường, chừa khoảng hở tản nhiệt ra sao và kiểm gì trước khi khoan vào tủ.
Phần thông số của máy đã được trình bày trong bài máy tính nhúng không quạt Advantech ARK-1123C, còn cách đọc hậu tố mã hàng nằm ở bài ARK-1123C-S3A3. Ở đây chỉ bàn tới việc đưa máy vào tủ, vì đó mới là khâu hay vướng khi tủ đã lắp gần đầy.
Kích thước ARK-1123C-S3A2E và ba kiểu gá
Ba số đo của thân máy là 133,8 mm, 43,1 mm và 94,2 mm, khối lượng 0,8 kg. Điều quan trọng là mỗi kiểu gá sẽ đặt ba số đo đó theo một hướng khác nhau, nên khoảng trống cần chuẩn bị cũng khác nhau. Bảng dưới quy đổi sẵn để đối chiếu với bản vẽ tủ.
| Kiểu gá | Chiều chiếm chỗ chính | Khoảng trống cần chuẩn bị | Điều kiện bắt buộc | Hợp với vị trí |
|---|---|---|---|---|
| Gá thanh DIN, đặt máy dựng | Bề rộng trên thanh lấy theo cạnh 43,1 mm | Chiều nhô ra khỏi thanh tính theo cạnh 94,2 mm, cộng phần dây cắm | Thanh DIN còn đủ đoạn trống và chịu được thêm 0,8 kg cùng bộ gá | Tủ điều khiển đã lắp nhiều rơ le, chỉ còn khe hẹp |
| Gá thanh DIN, đặt máy nằm | Bề rộng trên thanh lấy theo cạnh 133,8 mm | Chiều nhô ra tính theo cạnh 94,2 mm, cộng phần dây cắm | Cần đoạn thanh dài hơn nhưng máy nhô ra ít hơn theo chiều cao | Tủ thấp, sâu, cửa mở phía trước |
| Gá treo tường hoặc bắt vào vách tủ | Diện tích vách chiếm 133,8 x 94,2 mm | Chiều dày tính từ vách ra là 43,1 mm, cộng phần dây cắm | Vách phải khoan được và chịu tải; cần bộ gá treo tường đặt kèm | Vách bên trong tủ lớn, hộp thiết bị gắn trên máy sản xuất |
| Gá VESA sau màn hình | Diện tích lưng màn hình chiếm 133,8 x 94,2 mm | Cụm màn hình dày thêm 43,1 mm và nặng thêm 0,8 kg cùng bộ gá | Màn hình có lỗ VESA và chân treo chịu được phần nặng thêm | Bảng thông tin treo tường, trạm thao tác không có tủ riêng |
Ba bộ gá VESA, thanh DIN và treo tường đều là phụ kiện đặt mua kèm, không có sẵn trong hộp máy. Vì vậy kiểu gá phải chốt ngay ở khâu báo giá chứ không để tới lúc thi công. Nếu chưa chốt được, cách an toàn là đặt kèm bộ gá thanh DIN, vì đây là kiểu dễ đổi vị trí nhất về sau.
Khoảng hở tản nhiệt khi máy không có quạt
Máy không có quạt, toàn bộ nhiệt đi ra qua vỏ nhôm. Điều này đổi cách nghĩ về khoảng hở: không phải chừa chỗ cho luồng gió thổi qua khe, mà phải chừa chỗ cho vỏ tiếp xúc với không khí. Bốn nguyên tắc dưới đây áp dụng cho mọi kiểu gá.
- Không áp sát vỏ vào vách kim loại kín. Vỏ bị ép sát mặt kín thì phần diện tích đó gần như mất tác dụng tỏa nhiệt. Bộ gá của hãng đã tạo sẵn một khoảng đệm, nên hạn chế tự chế giá bắt thẳng vào vỏ.
- Không kẹp máy giữa hai nguồn nhiệt. Biến tần, bộ nguồn xung và điện trở sấy trong tủ đều tỏa nhiệt mạnh. Đặt máy cách xa nhóm này, ưu tiên vị trí thấp trong tủ vì khí nóng dồn lên trên.
- Chừa chỗ cho dây. Mặt cổng cần thêm khoảng trống để dây mạng và dây nối tiếp uốn cong tự nhiên. Dây bị gập sát đầu giắc là nguyên nhân đứt ngầm hay gặp trong tủ rung.
- Tra trị số theo tài liệu hãng. Khoảng hở tối thiểu cho từng hướng và nhiệt độ môi trường tối đa được ghi trong tài liệu của đúng mã đặt hàng. Không nên suy từ mã khác cùng dòng.
Nhiệt lượng máy thải ra vốn đã rất nhỏ. Công suất tiêu thụ trung bình 5,28 W và cao nhất 8,16 W đặt máy vào nhóm tải nhẹ nhất trong tủ, nên phần lớn vướng mắc về nhiệt đến từ thiết bị đứng cạnh chứ không từ bản thân máy.
Trình tự kiểm tủ trước khi lắp ARK-1123C-S3A2E
Sáu bước dưới đây làm theo thứ tự, mỗi bước cho một kết quả ghi được vào biên bản khảo sát.
- Đo khoang trống thật. Đo cả ba chiều của khoang còn lại, đo lúc cửa tủ đóng chứ không đo lúc mở. Ghi luôn vị trí máng cáp đi qua.
- Kiểm thanh DIN. Xem còn đoạn trống dài bao nhiêu và thanh đã bắt chắc vào tấm đáy chưa. Thanh võng là dấu hiệu phải gia cố trước khi treo thêm thiết bị.
- Xác định nguồn cấp. Kiểm điện áp một chiều sẵn có trong tủ và dòng còn dư của bộ nguồn. Máy dùng giắc nguồn kiểu ren vặn, nên phần đầu cốt phải chuẩn bị đúng loại.
- Đếm đường tín hiệu. Liệt kê thiết bị sẽ đấu vào hai cổng nối tiếp và hai cổng mạng, ghi rõ chuẩn RS-232, RS-422 hay RS-485 của từng thiết bị vì chế độ cổng đặt trong BIOS.
- Đo nhiệt độ điểm nóng nhất. Đo trong tủ vào giờ tải cao nhất của ngày, không đo lúc mới bật máy. Con số này quyết định vị trí đặt và có cần quạt thông gió cho tủ hay không.
- Chốt kiểu gá và đặt phụ kiện. Sau năm bước trên mới chốt bộ gá, rồi đưa vào đơn hàng cùng mã máy.
Cấu hình theo mã ARK-1123C-S3A2E

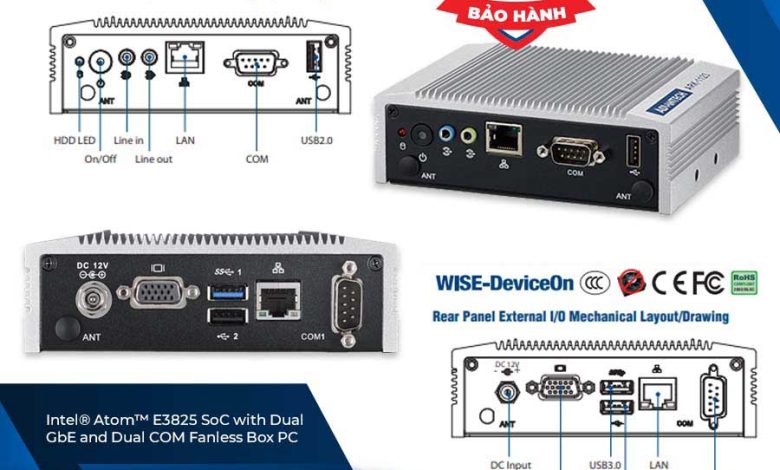

Phần cấu hình gắn với hậu tố mã hàng gồm các giá trị sau, theo thông số công bố của mã này: vi xử lý Intel Atom E3825 hai nhân 1,33 GHz dạng SoC với bộ nhớ đệm 1 MB và BIOS AMI EFI 64 Mbit; bộ nhớ DDR3L 1066 MHz dung lượng 8 GB; một ngõ VGA tối đa 1920 x 1200 ở 60 Hz; âm thanh ALC-888S có ngõ vào và ngõ ra; cổng Gigabit Intel I210 tốc độ 10/100/1000 Mbps có Wake on LAN; một khe Mini PCIe khổ đầy đủ cho mô-đun WLAN hoặc WWAN; một khay ổ SATA 2,5 inch cao tối đa 9,5 mm và một khe mSATA nửa kích thước; hệ điều hành cài được gồm các bản WES7, Windows 7, WE8S, Windows 8 và Windows 10.
Với công việc lắp tủ, hai dòng đáng chú ý là chiều cao ổ tối đa 9,5 mm và khe Mini PCIe khổ đầy đủ. Ổ dày hơn 9,5 mm sẽ không đóng được nắp khay, còn khe Mini PCIe cho phép gắn mô-đun không dây khi tủ nằm xa đường mạng có dây, khi đó phải tính thêm chỗ đi cáp ăng-ten ra ngoài vỏ tủ.
Mua ARK-1123C-S3A2E ở đâu
Trang sản phẩm của bản C nằm ở mục máy tính công nghiệp không quạt ARK-1123C, thuộc danh mục máy tính không quạt. Các cấu hình mạnh hơn cùng kiểu vỏ được xếp ở nhóm PC không quạt mạnh mẽ. Bản gọn hơn của dòng được nêu trong bài ARK-1123L-S3A2E.
Khi gửi yêu cầu báo giá, nên đính kèm ba số đo khoang trống, ảnh chụp mặt trong tủ và kiểu gá dự kiến. Ba thứ này giúp chốt bộ gá ngay từ đầu, tránh cảnh máy đã về mà tủ vẫn chờ phụ kiện.
Muốn đối chiếu với các dòng nhúng khác cùng hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu chỗ lắp có ràng buộc riêng về kích thước hoặc nhiệt độ, chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về ARK-1123C-S3A2E
ARK-1123C-S3A2E có kích thước bao nhiêu?
Thân nhôm của máy đo 133,8 x 43,1 x 94,2 mm và nặng 0,8 kg. Chiều 43,1 mm là chiều mỏng nhất, cũng là chiều quyết định máy có lọt khoang trống trong tủ hay không. Khi tính chỗ đặt phải cộng thêm phần dây cắm nhô ra ở mặt cổng.
ARK-1123C-S3A2E gá được bằng cách nào?
Dòng ARK-1123 dùng được bộ gá VESA, bộ gá thanh DIN hoặc bộ gá treo tường, cả ba đặt mua kèm chứ không có sẵn trong hộp máy. Chọn kiểu gá nào là quyết định của khâu thiết kế tủ, vì mỗi kiểu chiếm một hướng không gian khác nhau.
Máy không quạt thì cần chừa khoảng hở bao nhiêu?
Máy tản nhiệt qua vỏ nhôm nên toàn bộ mặt vỏ là bề mặt tỏa nhiệt. Nguyên tắc lắp là không áp sát vỏ vào vách kim loại kín và không kẹp máy giữa hai thiết bị nóng. Trị số khoảng hở tối thiểu cho từng hướng phải tra theo tài liệu hãng của đúng mã đặt hàng.
Đặt ARK-1123C-S3A2E nằm ngang hay dựng đứng?
Cả hai hướng đều lắp được vì máy không có quạt và không có chi tiết quay. Điều cần cân nhắc là hướng nào cho luồng khí trong tủ đi qua mặt vỏ nhiều hơn và hướng nào giữ dây cắm không bị gập. Trong tủ đứng, đặt máy sao cho mặt cổng quay ra phía cửa sẽ dễ bảo trì hơn.
Máy tiêu thụ bao nhiêu điện khi tính tải tủ?
Theo thông số công bố của mã này, công suất tiêu thụ trung bình là 5,28 W và cao nhất là 8,16 W. Đây là phần tải rất nhỏ so với các thiết bị khác trong tủ, nhưng vẫn nên cộng vào bảng tính khi chọn bộ nguồn và bộ lưu điện.
