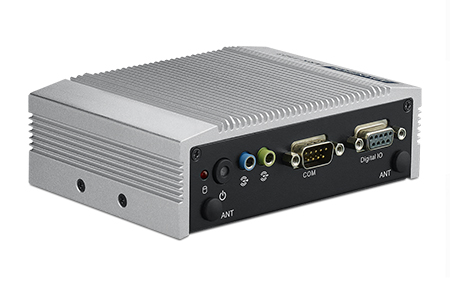

ARK-1123L-S3A2E là một mã đặt hàng của dòng máy tính nhúng không quạt ARK-1123L. Máy dùng vi xử lý Intel Atom E3825 hai nhân dạng SoC, thân nhôm chỉ 133,8 x 43,1 x 94,2 mm và nặng 0,8 kg. Bài viết trình bày thông số, khác biệt giữa ba biến thể L, C và H của dòng, các vị trí lắp đặt thực tế và nơi đặt mua.
Nhóm ARK-1123 thuộc lớp máy nhỏ nhất trong danh mục máy tính nhúng của hãng. Đây là loại máy đặt vào những chỗ mà máy tính công nghiệp cỡ thường không lọt: khoang trống trong tủ điện đã đầy, mặt sau màn hình treo tường, hoặc hộp thiết bị gắn trên máy sản xuất. Vì không có quạt, máy không hút bụi vào trong và không có chi tiết cơ khí phải thay định kỳ.
Đổi lại kích thước nhỏ là hiệu năng ở mức vừa phải. Nền tảng Atom được chọn cho các tác vụ lặp đi lặp lại: đọc tín hiệu cảm biến, hiển thị thông tin, chuyển dữ liệu lên máy chủ. Với những bài toán nặng hơn như xử lý ảnh hoặc chạy cơ sở dữ liệu, nên nhìn sang lớp máy dùng vi xử lý Core i.
Thông số kỹ thuật ARK-1123L-S3A2E
Bảng dưới tổng hợp theo thông số công bố của mã S3A2E trên site này.
| Hạng mục | Thông số |
|---|---|
| Vi xử lý | Intel Atom E3825 hai nhân, 1,33 GHz, dạng SoC |
| Bộ nhớ trong | DDR3L 1066 MHz, dung lượng 8 GB |
| Đồ hoạ | DirectX 11.1, OpenGL 3.0, OpenCL 1.1, OpenGL ES 2.0 |
| Hiển thị | 1 ngõ VGA, tối đa 1920 x 1200 ở 60 Hz |
| Lưu trữ | 1 khay ổ SATA 2,5 inch và 1 khe mSATA |
| Kích thước | 133,8 x 43,1 x 94,2 mm |
| Khối lượng | 0,8 kg |
| Tản nhiệt | Không quạt, tản qua vỏ nhôm |
| Kiểu lắp | Bộ gá VESA, thanh DIN hoặc treo tường, đặt mua kèm |

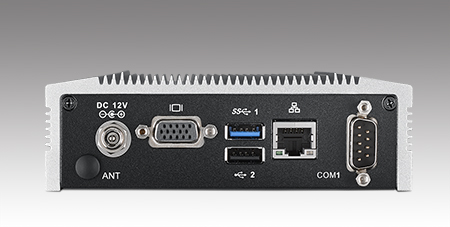

| Nguồn | Giắc DC kiểu ren vặn, giữ dây khi tủ rung |
| Nhiệt độ lưu kho | -40 đến 85 độ C |
| Nhiệt độ làm việc | Theo tài liệu hãng, tra theo mã đặt hàng cụ thể |
| Hệ điều hành | Windows các bản WES7, Windows 7, WE8S, Windows 8, Windows 10; Linux |
Một lưu ý khi lập cấu hình: máy có khe mini PCIe khổ đầy đủ cho mô-đun không dây và khe nửa khổ riêng cho mSATA, nên lắp được cả hai cùng lúc. Ngoài ra dải nhiệt độ lưu kho rộng không đồng nghĩa với dải làm việc; con số làm việc phải tra theo tài liệu của đúng mã.
Khác biệt giữa ARK-1123L, ARK-1123C và ARK-1123H
Ba biến thể dùng chung thân máy và chung kiểu lắp, khác nhau ở nền tảng xử lý và ở ngõ hình. Đây là chỗ hay chọn nhầm khi chỉ nhìn tên dòng.
| Model | Vi xử lý | Cổng chính | Nguồn | Nhiệt độ | Điểm mạnh |
|---|---|---|---|---|---|
| ARK-1123L | Intel Atom E3825, 2 nhân, 1,33 GHz | 1 VGA, 1 Gigabit, 2 USB, 2 cổng nối tiếp (1 RS-232 và 1 RS-232/422/485), khay ổ 2,5 inch, khe mSATA | Giắc DC ren vặn | Theo tài liệu hãng | Cấu hình gọn nhất, giá thấp nhất trong ba bản |
| ARK-1123C | Intel Atom E3825, 2 nhân, 1,33 GHz | 1 VGA, 2 Gigabit, 2 cổng RS-232/422/485 chọn trong BIOS, 1 mini PCIe đầy đủ, 1 mSATA nửa kích thước | Giắc DC ren vặn | Theo tài liệu hãng | Thêm cổng mạng thứ hai và cổng USB, hợp thu thập tín hiệu |
| ARK-1123H | Intel Celeron J1900, 4 nhân, 2,0 GHz | 2 HDMI độc lập, 2 Gigabit, 1 cổng RS-232/422/485, 1 mini PCIe đầy đủ, 1 mSATA nửa kích thước | Giắc DC ren vặn | Theo tài liệu hãng | Mạnh nhất nhóm, hai màn hình độc lập, có gói WiFi kèm sẵn |
| ARK-1122C | Intel Atom N2600, 2 nhân, 1,6 GHz | 1 VGA, 4 cổng COM, 4 USB 2.0, 1 mini PCIe nửa kích thước | Giắc DC có khoá | -20 đến 60 độ C | Cùng cỡ thân, hỗ trợ lưu trữ mSATA, dải nhiệt rộng |
Chọn theo ngõ hình và số cổng là nhanh nhất. Một màn hình, một đường mạng thì bản L đủ. Cần tách hai mạng hoặc thêm cổng USB cho cảm biến, bộ đọc mã thì ARK-1123C hợp hơn. Cần hai màn hình hoặc cần máy làm gateway không dây thì ARK-1123H là mã duy nhất trong nhóm đáp ứng. Trường hợp chỉ cần rất nhiều cổng nối tiếp và tải cực nhẹ, ARK-1122C có tới bốn cổng COM trên cùng cỡ thân.
ARK-1123L-S3A2E dùng cho việc gì
Máy hợp với các điểm đặt chật và tải xử lý nhẹ. Bốn tình huống dưới đây gặp nhiều tại nhà máy và công trình.
- Bổ sung máy tính vào tủ điện đã đầy. Khi tủ chỉ còn một khoảng trống hẹp trên thanh DIN, thân máy dày 43,1 mm là lợi thế lớn. Máy chạy phần mềm thu thập tín hiệu và đẩy dữ liệu lên mạng nhà máy.
- Máy chạy màn hình thông tin treo tường. Máy gá sau màn hình theo chuẩn VESA, cả cụm chỉ nặng thêm 0,8 kg. Ngõ VGA đủ cho màn hiển thị bảng số liệu sản xuất hoặc lịch làm việc.
- Bộ thu thập dữ liệu tại trạm quan trắc và trạm đo. Không có quạt nên máy chịu được môi trường nhiều bụi và độ ẩm cao trong tủ ngoài trời có che chắn. Khay ổ 2,5 inch giữ dữ liệu tại chỗ khi mất kết nối mạng.
- Máy điều khiển gắn trên thiết bị sản xuất. Giắc nguồn ren vặn không tuột khi máy rung, thân nhôm chịu được va chạm nhẹ trong xưởng. Đây là lý do chọn máy nhúng thay vì máy mini thương mại ở vị trí này.
Với cấu hình khác của cùng dòng, có thể xem thêm bài ARK-1123L-S3A3 và bài ARK-1123C-S3A3 trên site.
Mua ARK-1123L-S3A2E ở đâu
Dòng ARK-1123 trong cửa hàng của site hiện có hai mã là ARK-1123C và ARK-1123H, đặt trong danh mục máy tính không quạt và PC không quạt mạnh mẽ. Bản ARK-1123L đặt hàng theo cấu hình, mã đặt hàng đầy đủ được xác nhận khi báo giá.
Khi gửi yêu cầu, bốn thông tin nên nêu trước: chỗ lắp có bao nhiêu chiều rộng và chiều sâu, cần mấy màn hình và cổng gì, số thiết bị nối tiếp phải đấu, và nhiệt độ cao nhất trong tủ. Bốn thông tin này quyết định chọn bản L, C hay H, chọn ổ thể rắn hay ổ cơ, và có cần bộ gá riêng hay không.
Để đối chiếu với các dòng máy nhúng khác của hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa chắc cấu hình Atom có đủ cho phần mềm dự kiến hay không, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về ARK-1123L-S3A2E
ARK-1123L-S3A2E là máy gì?
Đây là một mã đặt hàng của dòng máy tính nhúng không quạt ARK-1123L. Máy dùng vi xử lý Intel Atom E3825 hai nhân 1,33 GHz dạng SoC, thân nhôm cỡ lòng bàn tay 133,8 x 43,1 x 94,2 mm và nặng 0,8 kg. Máy không có quạt, tản nhiệt qua vỏ, nên chạy êm và ít phải bảo trì.
ARK-1123L, ARK-1123C và ARK-1123H khác nhau thế nào?
Ba mã dùng chung thân máy nhưng khác nền tảng và khác ngõ hình. Bản L và bản C dùng Intel Atom E3825 hai nhân 1,33 GHz, xuất hình qua cổng VGA; cả hai có hai cổng nối tiếp, bản C có thêm một cổng mạng Gigabit và một cổng USB 2.0. Bản H dùng Intel Celeron J1900 bốn nhân 2,0 GHz, có hai ngõ HDMI độc lập, một cổng nối tiếp và gói WiFi kèm sẵn cho vai trò gateway.
ARK-1123L-S3A2E hỗ trợ bao nhiêu bộ nhớ và lưu trữ?
Theo thông số công bố, máy nhận bộ nhớ DDR3L 1066 MHz dung lượng 8 GB. Phần lưu trữ gồm một khay ổ SATA 2,5 inch và một khe mSATA. Với tác vụ nhúng lặp lại, cấu hình này thường đủ dùng nhiều năm mà không phải nâng cấp.
ARK-1123L-S3A2E lắp đặt bằng cách nào?
Cùng thân máy với các bản khác của dòng ARK-1123, nên máy dùng được bộ gá VESA, bộ gá thanh DIN hoặc bộ gá treo tường, đặt mua kèm. Giắc nguồn kiểu ren vặn giữ dây chắc khi tủ rung. Kích thước nhỏ và nặng 0,8 kg nên gá được cả sau màn hình.
Máy xuất được mấy màn hình?
Bản ARK-1123L-S3A2E có một ngõ VGA, xuất được một màn hình ở độ phân giải tối đa 1920 x 1200 với tần số 60 Hz. Nếu cần hai màn hình độc lập thì phải chuyển sang bản ARK-1123H có hai ngõ HDMI.
