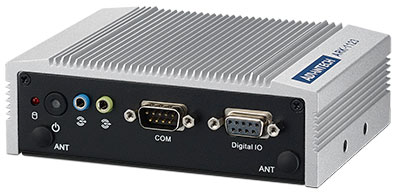

ARK-1123L-S3A3 là mã đặt hàng bản gọn nhất trong dòng máy tính nhúng không quạt Advantech ARK-1123. Máy tiêu thụ trung bình 5,28 W và cao nhất 8,16 W, tức là ăn ít điện hơn phần lớn thiết bị đứng cạnh nó trong tủ. Bài viết bàn riêng chuyện điện: so mức tiêu thụ giữa các biến thể, cách lấy nguồn từ tủ 12 V hay 24 V, và cách tính bộ lưu điện cho trạm.
Phần thông số chung của bản L đã có trong bài ARK-1123L-S3A2E, còn cách đọc hậu tố mã hàng nằm ở bài ARK-1123C-S3A3. Ở đây chỉ bàn phần điện, vì đó là con số phải đưa vào bảng tính tải của tủ và vào hồ sơ thiết kế trạm.
Công suất tiêu thụ của ARK-1123L-S3A3
Thông số công bố cho mã này gồm hai con số: trung bình 5,28 W và cao nhất 8,16 W. Cần phân biệt rõ hai con số vì chúng dùng cho hai việc khác nhau. Con số trung bình dùng để ước lượng điện năng tiêu thụ trong tháng, phục vụ báo cáo chi phí vận hành. Con số cao nhất dùng để chọn bộ nguồn và tính bộ lưu điện, vì bộ nguồn phải chịu được lúc máy chạy nặng nhất chứ không phải lúc chạy thường.
Mức tiêu thụ thấp đến từ nền tảng của máy. Vi xử lý Intel Atom E3825 hai nhân 1,33 GHz dạng SoC gộp phần lớn chức năng vào một vi mạch, nên bớt được các chip phụ vốn cũng ăn điện. Bộ nhớ đệm 1 MB, bộ nhớ DDR3L 1066 MHz dung lượng 8 GB và phần đồ hoạ tích hợp cùng nằm trong gói tiêu thụ đó. Máy không có quạt nên cũng không có phần điện nuôi quạt, khác với máy tính bàn cùng cỡ.
Một hệ quả ít người để ý: vì máy không có quạt, toàn bộ 8,16 W đó biến thành nhiệt thoát qua vỏ nhôm. Đây là lượng nhiệt nhỏ, nhưng nó tập trung trên một thân máy nhỏ, nên vị trí đặt vẫn cần thoáng. Trong tủ đã có biến tần hoặc bộ nguồn xung lớn, chính các thiết bị đó mới là nguồn nhiệt quyết định.
So mức tiêu thụ giữa các biến thể ARK-1123
Ba biến thể dùng chung thân máy nhưng khác nền xử lý, nên khác nhau rõ ở phần điện. Bảng dưới xếp theo mức tiêu thụ đã công bố cho từng mã đặt hàng.
| Mã đặt hàng | Nền xử lý | Công suất trung bình | Công suất cao nhất | Nguồn vào công bố |
|---|---|---|---|---|
| ARK-1123L-S3A3 | Intel Atom E3825, 2 nhân, 1,33 GHz | 5,28 W | 8,16 W | 12 VDC, kèm bộ đổi nguồn xoay chiều sang một chiều |
| ARK-1123C-S3A3 | Intel Atom E3825, 2 nhân, 1,33 GHz | 5,28 W | 8,16 W | 12 VDC, kèm bộ đổi nguồn xoay chiều sang một chiều |
| ARK-1123C-S3A2E | Intel Atom E3825, 2 nhân, 1,33 GHz | 5,28 W | 8,16 W | Theo tài liệu hãng của mã |
| ARK-1123H-U0A2E | Intel Celeron J1900, 4 nhân, 2,0 GHz | 5,64 W | 14,04 W | 12 VDC, bộ đổi nguồn 12 V, 3 A |
Bảng cho thấy một điều hữu ích khi lập dự toán. Ở mức tải thường, bốn mã gần như bằng nhau, chênh chưa tới 0,4 W. Khoảng cách chỉ mở ra ở mức tải cao nhất: bản H lên tới 14,04 W, gấp khoảng 1,7 lần bản L và bản C. Nói cách khác, phần điện tăng thêm của bản H là cái giá cho bốn nhân xử lý và hai ngõ HDMI, và nó chỉ xuất hiện khi máy thực sự chạy nặng. Chi tiết bản H nằm ở bài ARK-1123H-U0A2E, còn bộ cổng của bản C nằm ở bài ARK-1123C.
Lấy điện cho máy từ tủ 12 V hay 24 V
Thông số công bố của mã ARK-1123L-S3A3 ghi nguồn vào 12 VDC kèm một bộ đổi nguồn xoay chiều sang một chiều. Nhiều tủ điều khiển lại chỉ có sẵn thanh nguồn 24 V dùng chung cho cảm biến và rơ le. Ba cách xử lý thường gặp:
- Dùng bộ đổi nguồn đi kèm, cắm vào điện lưới. Đơn giản nhất, nhưng thêm một thiết bị nữa treo trong tủ và thêm một điểm hỏng. Cách này hợp với trạm có ổ cắm lưới ổn định ngay trong tủ.
- Lắp bộ hạ áp một chiều 24 V xuống 12 V. Chọn bộ có dòng ra dư so với nhu cầu của máy, gắn trên thanh DIN cạnh máy. Cách này giữ toàn trạm chạy trên cùng một hệ một chiều, nên khi có bộ lưu điện thì máy được bảo vệ chung với cảm biến.
- Chọn mã có dải nguồn rộng. Một số mã trong dòng ARK-1123 công bố dải nguồn rộng nhận thẳng điện áp tủ. Nếu tủ chỉ có 24 V và muốn bớt thiết bị trung gian, đây là hướng đáng hỏi khi báo giá; trị số dải nguồn phải tra tài liệu hãng theo đúng mã.
Dù chọn cách nào, giắc nguồn của máy là kiểu ren vặn. Đầu cốt phải làm đúng loại và siết đủ chặt, vì đây là điểm hay lỏng trên các trạm đặt cạnh máy sản xuất có rung.
Tính bộ lưu điện cho trạm dùng ARK-1123L-S3A3
Trạm thu thập dữ liệu mất điện giữa ca thì mất luôn số liệu của khoảng thời gian đó. Bộ lưu điện ở đây không cần lớn, chỉ cần đủ để máy ghi nốt dữ liệu và tắt có trật tự. Trình tự tính gồm bốn bước.
- Cộng tải. Lấy 8,16 W của máy cộng với công suất của màn hình, bộ chuyển mạch mạng, mô-đun không dây và mọi thiết bị khác nằm sau bộ lưu điện. Công suất của từng thiết bị lấy theo tài liệu của thiết bị đó.
- Chọn thời gian giữ điện. Với trạm chỉ cần tắt an toàn, vài phút là đủ. Với trạm phải chạy tiếp qua đợt mất điện ngắn của nhà máy, thời gian này do quy trình sản xuất quyết định.
- Cộng phần dự phòng. Bộ đổi nguồn có tổn hao, ắc quy giảm dung lượng theo thời gian, và tải thực tế thường tăng dần khi trạm được bổ sung thiết bị. Phần dự phòng nên tính ngay từ đầu thay vì thay bộ lưu điện sau một năm.
- Đặt hành vi khi có điện trở lại. Cấu hình trong BIOS để máy tự khởi động khi nguồn phục hồi, rồi thử ngắt điện đột ngột vài lần trước khi nghiệm thu.
Mua ARK-1123L-S3A3 ở đâu
Dòng ARK-1123 trong cửa hàng của site hiện có mã ARK-1123C, đặt trong danh mục máy tính không quạt. Bản L đặt theo cấu hình, mã đầy đủ được xác nhận lại khi báo giá cùng bộ đổi nguồn và bộ gá.
Ba thông tin nên gửi kèm yêu cầu báo giá: điện áp một chiều sẵn có trong tủ, dòng còn dư của bộ nguồn hiện tại, và trạm có bộ lưu điện hay chưa. Ba thông tin này quyết định máy dùng bộ đổi nguồn đi kèm, dùng bộ hạ áp, hay cần đổi sang mã có dải nguồn rộng.
Để đối chiếu cách lập cấu hình với các dòng máy khác, xem bài cấu hình máy tính công nghiệp trên IPC247. Nếu bài toán còn mở về hiệu năng và mức điện chấp nhận được, chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về ARK-1123L-S3A3
ARK-1123L-S3A3 tiêu thụ bao nhiêu điện?
Theo thông số công bố của mã này, công suất tiêu thụ trung bình là 5,28 W và công suất cao nhất là 8,16 W. Mức đó thấp hơn phần lớn thiết bị khác trong tủ điều khiển, nên máy hầu như không làm thay đổi bài toán tản nhiệt của tủ.
ARK-1123L-S3A3 dùng nguồn vào bao nhiêu vôn?
Thông số công bố của mã này ghi nguồn vào một chiều 12 V, kèm một bộ đổi nguồn từ điện xoay chiều sang một chiều. Một số mã khác trong dòng ARK-1123 công bố dải nguồn rộng hơn, vì vậy trước khi đấu thẳng vào nguồn tủ phải tra tài liệu hãng theo đúng mã đặt hàng.
Tủ chỉ có nguồn 24 V thì cấp cho máy thế nào?
Có hai hướng. Hướng thứ nhất là lắp thêm một bộ hạ áp một chiều từ 24 V xuống 12 V, chọn bộ có dòng dư so với nhu cầu của máy. Hướng thứ hai là chọn mã trong dòng có công bố dải nguồn rộng nhận thẳng 24 V, khi đó bớt được một thiết bị trung gian trong tủ.
Tính bộ lưu điện cho trạm dùng ARK-1123L-S3A3 thế nào?
Cộng công suất cao nhất của máy là 8,16 W với công suất của màn hình, bộ chuyển mạch mạng và các thiết bị khác trên cùng đường điện, rồi nhân với số phút cần giữ điện. Nên cộng thêm phần dự phòng cho tổn hao của bộ đổi nguồn và cho suy giảm dung lượng ắc quy theo thời gian.
Máy có tự bật lại khi có điện trở lại không?
Hành vi khi có điện trở lại được đặt trong BIOS của máy, nên phải cấu hình trước khi đưa vào chạy thật. Với trạm không có người trực, đây là mục bắt buộc kiểm trong biên bản nghiệm thu, cùng với việc thử ngắt điện đột ngột vài lần để xem máy có khởi động lại đầy đủ hay không.
