ARK-1123H-U0A2E là mã đặt hàng của bản mạnh nhất trong dòng máy tính nhúng không quạt Advantech ARK-1123, chạy Intel Celeron J1900 bốn nhân. Câu hỏi hay gặp với mã này không phải là máy nhanh tới đâu, mà là máy đặt được ở chỗ nào. Bài viết đối chiếu từng điều kiện môi trường với ngưỡng đã công bố, chỉ ra chỗ dễ đọc nhầm con số nhiệt độ, và nêu những vị trí thực sự cần bản H.

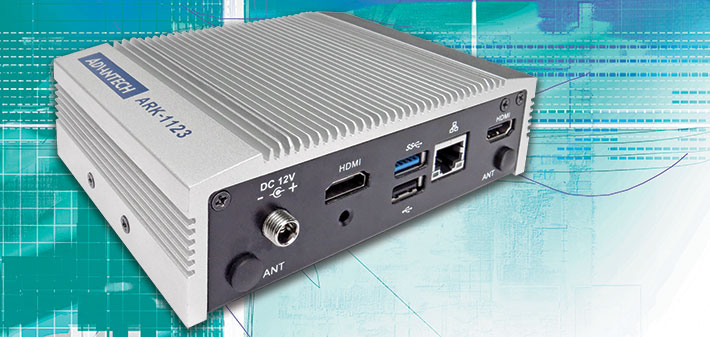

Máy dùng chung thân nhôm 133,8 x 43,1 x 94,2 mm và khối lượng 0,8 kg với các bản khác của dòng, nên phần cơ khí không phải là điểm phân biệt. Điểm phân biệt nằm ở nền xử lý bốn nhân, ở hai ngõ HDMI, và ở việc máy này thường được đặt vào những chỗ khó hơn: tủ ngoài trời, gian máy nóng, hoặc thiết bị có rung.
Điều kiện môi trường và ngưỡng công bố của ARK-1123H-U0A2E
Bảng dưới xếp theo từng điều kiện môi trường mà khâu khảo sát hiện trường phải đo, kèm ngưỡng đã công bố và ý nghĩa khi thiết kế tủ. Ô nào tài liệu không cho trị số thì ghi rõ để tra lại theo mã đặt hàng.
| Điều kiện môi trường | Ngưỡng công bố | Ý nghĩa khi lắp đặt |
|---|---|---|
| Nhiệt độ khi làm việc | -20 đến 60 độ C khi dùng ổ và RAM dải nhiệt rộng, luồng gió 0,7 m/s (linh kiện thường chỉ 0 đến 40 độ C) | Đo nhiệt trong tủ vào giờ nóng nhất, không đo nhiệt phòng. Tủ kín phơi nắng có thể vượt ngưỡng dù ngoài trời mát |
| Nhiệt độ khi lưu kho | -40 đến 85 độ C | Chỉ áp dụng cho máy chưa cấp điện. Không được dùng con số này để tính điều kiện vận hành |
| Độ ẩm tương đối khi làm việc | 95 phần trăm ở 40 độ C, không ngưng tụ | Chịu được ẩm cao nhưng không chịu được đọng sương. Kho lạnh và tủ ngoài trời cần biện pháp chống đọng |
| Bụi và hạt lơ lửng | Máy không quạt, tản nhiệt qua vỏ nhôm | Không hút khí bẩn vào trong. Bụi chỉ bám mặt ngoài, lau được; không có cánh tản nhiệt để bụi đóng bánh |
| Rung khi làm việc | Có thiết kế chịu rung; trị số theo tài liệu hãng | Ổ thể rắn và khe mSATA chịu rung tốt hơn ổ cứng cơ. Giắc nguồn kiểu ren vặn giữ dây khi rung |
| Sốc va đập | Có thiết kế chống sốc; trị số theo tài liệu hãng | Thân nhôm liền khối chịu va chạm nhẹ trong xưởng tốt hơn vỏ nhựa của máy mini thương mại |
| Nhiễu điện từ | CE, FCC Class B, CCC, BSMI | Bộ giấy tờ cần cho hồ sơ nghiệm thu và cho hàng đi thị trường xuất khẩu |
| An toàn điện | UL, CCC, BSMI, CB | Thường được đơn vị tư vấn giám sát yêu cầu khi thiết bị nằm trong tủ điện của dự án |
Đọc đúng con số nhiệt độ trên tài liệu
Đây là chỗ dễ sai nhất và cũng tốn kém nhất khi sai. Tài liệu giới thiệu mã ARK-1123H-U0A2E ghi biên độ nhiệt -40 đến 85 độ C, trong khi tài liệu dòng ARK-1123H ghi rõ hai con số tách biệt: làm việc -20 đến 60 độ C khi dùng ổ và RAM dải nhiệt rộng, lưu kho -40 đến 85 độ C. Khoảng -40 đến 85 độ C gần như luôn là dải lưu kho, tức điều kiện máy nằm trong thùng chưa cấp điện.
Hệ quả thực tế rất rõ. Một tủ đặt cạnh lò hoặc phơi nắng buổi chiều có thể lên tới 65 đến 70 độ C bên trong. Nếu lấy con số 85 độ C làm căn cứ thì tủ đó được xem là đạt, nhưng máy lại đang chạy ngoài dải làm việc. Cách kiểm an toàn gồm ba việc: lấy đúng dải làm việc theo tài liệu của mã đặt hàng và theo loại ổ, RAM thực lắp, đo nhiệt trong tủ vào giờ nóng nhất trong ngày chứ không đo lúc mới bật, và ghi con số đo được vào biên bản khảo sát để đối chiếu về sau. Có thể đối chiếu trực tiếp trên trang sản phẩm ARK-1123H của Advantech.
Cần lưu ý thêm rằng bản H tiêu thụ 5,64 W ở mức thường và 14,04 W ở mức cao nhất, cao hơn bản C và bản L do có bốn nhân. Toàn bộ phần điện đó thoát ra thành nhiệt qua vỏ, nên trong tủ chật, bản H làm nhiệt độ cục bộ nhích lên nhiều hơn hai bản kia. Cách so mức tiêu thụ giữa các biến thể được trình bày trong bài ARK-1123L-S3A3.
Nơi nào nên chọn bản H
Bốn vị trí dưới đây là chỗ bản H có lý do rõ ràng, chứ không phải chọn theo thói quen lấy cấu hình cao nhất.
- Tủ ngoài trời và trạm ven đường. Khe Mini PCIe khổ đầy đủ nhận mô-đun truyền dữ liệu di động, nên trạm không phải kéo cáp mạng. Gói mạng không dây chuẩn a, b, g, n kèm sẵn của bản H cũng nhắm vào vai trò cổng kết nối tại chỗ.
- Gian máy nóng và ẩm. Không quạt nghĩa là không hút hơi dầu và bụi kim loại vào trong. Với độ ẩm tới 95 phần trăm ở 40 độ C, máy chạy được trong xưởng dệt, xưởng thực phẩm và khu vực rửa, miễn tủ không để đọng nước.
- Thiết bị có rung. Máy gắn trên khung máy sản xuất hoặc trên xe nội bộ nên đi với ổ thể rắn hoặc mSATA thay cho ổ cứng cơ, và siết chặt giắc nguồn ren vặn.
- Điểm cần hai màn hình. Hai ngõ HDMI độc lập hỗ trợ tới 1920 x 1080 ở 60 Hz cho phép một máy nuôi hai màn: một màn cho thao tác, một màn cho bảng số liệu. Đây là điểm không bản C hay bản L nào thay được, và cũng là cơ sở cho vai trò máy chủ hiển thị tại chỗ nêu trong bài máy chủ EPD-ARK-1123H.
Cấu hình theo mã ARK-1123H-U0A2E
Theo thông số công bố của mã này, máy dùng Intel Celeron J1900 bốn nhân 2,0 GHz có thể tăng lên 2,41 GHz, bộ nhớ đệm 2 MB, bộ nhớ DDR3L 1333 MHz dung lượng 8 GB. Phần đồ hoạ hỗ trợ DirectX 11.1, OpenGL 3.0, OpenCL 1.1 và OpenGL ES 2.0. Máy có hai ngõ HDMI, âm thanh ALC-888S với ngõ vào và ngõ ra, cổng Gigabit Intel I210 tốc độ 10/100/1000 Mbps có Wake on LAN, hai cổng USB 2.0 và một cổng USB 3.0, một khe Mini PCIe khổ đầy đủ, một khay ổ SATA 2,5 inch cao tối đa 9,5 mm và một khe mSATA nửa kích thước. Nguồn vào 12 VDC kèm bộ đổi nguồn 12 V, 3 A. Hệ điều hành cài được gồm các bản WES7, Windows 7, WE8S, Windows 8, Windows 10 và Linux.
Theo mô tả dòng sản phẩm trong cửa hàng, bản ARK-1123H còn có hai cổng Gigabit, một cổng RS-232/422/485 chọn chế độ trong BIOS và hỗ trợ phần mềm quản trị SUSIAccess cùng bộ hàm lập trình phần mềm nhúng. Số cổng nối tiếp là điểm khác quan trọng so với bản C: bản C có hai cổng, chi tiết nằm ở bài ARK-1123C, còn cách đọc hậu tố mã hàng ở bài ARK-1123C-S3A3.
Mua ARK-1123H-U0A2E ở đâu
Trang sản phẩm nằm ở mục máy tính công nghiệp không quạt ARK-1123H, thuộc danh mục máy tính không quạt và nhóm máy tính không quạt cho IoT.
Bốn thông tin nên gửi kèm yêu cầu báo giá cho vị trí khắc nghiệt: nhiệt độ cao nhất đo được trong tủ, độ ẩm và khả năng đọng sương tại chỗ đặt, mức rung của kết cấu gắn máy, và trạm có kéo được cáp mạng hay phải dùng mô-đun không dây. Bốn thông tin này quyết định chọn ổ thể rắn hay ổ cơ, cần thêm quạt thông gió cho tủ hay không, và có phải đặt kèm mô-đun mạng cùng ăng-ten hay không.
Để đối chiếu với các dòng nhúng khác cùng hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu điều kiện hiện trường vượt ngưỡng của dòng ARK-1123, chạy công cụ chọn máy theo yêu cầu để lọc sang lớp máy có dải nhiệt rộng hơn.
Câu hỏi thường gặp về ARK-1123H-U0A2E
ARK-1123H-U0A2E làm việc được ở nhiệt độ nào?
Tài liệu giới thiệu mã này ghi biên độ nhiệt -40 đến 85 độ C, còn tài liệu dòng ARK-1123H ghi dải làm việc -20 đến 60 độ C (khi dùng ổ và RAM dải nhiệt rộng, luồng gió 0,7 m/s; linh kiện thường chỉ 0 đến 40 độ C) và dải lưu kho -40 đến 85 độ C. Con số rộng thường là dải lưu kho, nên khi thiết kế tủ phải lấy dải làm việc và tra lại theo tài liệu hãng của đúng mã đặt hàng.
Máy chịu được độ ẩm bao nhiêu?
Thông số công bố của mã này ghi độ ẩm tương đối khi làm việc là 95 phần trăm ở 40 độ C, điều kiện không ngưng tụ. Chữ không ngưng tụ là phần quan trọng: hơi nước đọng thành giọt trên bo mạch nằm ngoài điều kiện bảo hành, nên tủ ở kho lạnh hoặc ngoài trời cần chống đọng sương.
Máy không quạt thì chịu bụi tốt hơn ở chỗ nào?
Máy không có quạt nên không hút không khí bẩn vào bên trong, nhiệt đi ra qua vỏ nhôm. Bụi vì thế chỉ bám mặt ngoài và lau được, thay vì đóng lớp trên bo mạch và trên cánh tản nhiệt. Máy cũng không có chi tiết quay phải thay định kỳ.
Nên chọn ARK-1123H hay bản C, bản L?
Chọn bản H khi cần hai màn hình độc lập qua hai ngõ HDMI, khi cần nền xử lý bốn nhân, hoặc khi muốn gói mạng không dây kèm sẵn cho vai trò cổng kết nối. Bản C hợp hơn khi cần hai cổng nối tiếp, còn bản L là cấu hình gọn nhất cho tải nhẹ và một màn hình.
Máy có chứng chỉ gì?
Thông số công bố của mã này liệt kê chứng nhận tương thích điện từ gồm CE, FCC Class B, CCC và BSMI, cùng chứng chỉ an toàn gồm UL, CCC, BSMI và CB. Đây là bộ giấy tờ thường được hỏi tới khi thiết bị đi vào hồ sơ nghiệm thu của nhà máy hoặc của dự án xuất khẩu.
