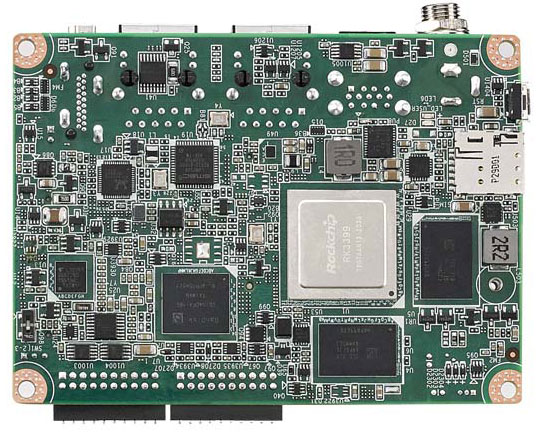

Advantech RSB-3710 là bo mạch đơn khổ 2,5 inch nền Rockchip RK3399, không phải máy tính cầm tay. Bo chỉ rộng 100 x 72 mm và nặng khoảng 50 g, đã mang sẵn vi xử lý, 2 GB bộ nhớ LPDDR4 và 16 GB eMMC; vỏ máy, bộ nguồn 12 V và bảng mở rộng cổng do đơn vị chế tạo thiết bị tự lo. Điểm nhận dạng của mã này là gói tính toán mạnh đặt trên một bo rất nhỏ, đổi lại phần lớn cổng dùng hằng ngày phải đi qua bảng mở rộng UIO40-Express.
Thông số kỹ thuật Advantech RSB-3710
Bảng dưới gom các thông số ghi trong tài liệu của mã này, gồm cả phần điện và phần môi trường. Dung lượng bộ nhớ và số cổng thay đổi theo mã đặt hàng đầy đủ, nên phải đối chiếu tài liệu hãng trước khi chốt cấu hình.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Bo mạch đơn nền RISC khổ 2,5 inch, mở rộng bằng UIO40-Express |
| Nền xử lý | Rockchip RK3399, hai nhân ARM Cortex-A72 và bốn nhân Cortex-A53 |
| Bộ nhớ | LPDDR4 2 GB hàn trên bo |
| Lưu trữ tích hợp | eMMC NAND 16 GB cho hệ điều hành và bộ tải khởi động của hãng |
| Ngõ hiển thị | 1 HDMI 2.0 tới 4K ở 60 Hz; 1 LVDS kênh đôi 24 bit hoặc 1 eDP |
| Xử lý hình ảnh | Giải mã MPEG-1, MPEG-2, MPEG-4, H.263; mã hoá H.264 và VP8; đồ hoạ OpenGL |
| Cổng mạng | 2 cổng 10/100/1000 Mbps, chip RTL8211FS |
| Cổng nối tiếp trên bo | 1 cổng hai dây qua đầu cắm chân COM2, mặc định làm cửa gỡ lỗi |
| Cổng qua UIO40-Express | 4 USB 2.0, 2 UART, 1 I2C, 12 chân vào ra số |
| Khe mở rộng và thẻ | 1 mini-PCIe cho LTE, Wi-Fi hoặc Bluetooth; 1 khe micro SD; 1 khe nano SIM |
| Đèn báo | 1 đèn báo nguồn và 1 đèn lập trình được |
| Nguồn cấp | 12 V, đầu cắm tròn có khoá; tuỳ chọn đầu nối hai chân |
| Tiêu thụ điện | 11,5 W |
| Nhiệt độ làm việc và lưu kho | 0 đến 60 độ C khi chạy; âm 20 đến 85 độ C khi lưu kho |
| Độ ẩm làm việc | 5 đến 95 phần trăm, không đọng sương |
| Kích thước và khối lượng | 100 x 72 x 19 mm; khoảng 50 g |
| Hệ điều hành | Debian 9 và 10; Android 7.1 và 10.0 |
Ba dòng chốt phần lớn thiết kế. Kích thước 100 x 72 mm cho phép giấu bo vào khoang rất hẹp. Mức 11,5 W trên diện tích đó tạo mật độ nhiệt cao, nên đường dẫn nhiệt ra vỏ phải tính từ đầu. Danh sách cổng qua UIO40-Express nói rằng bảng mở rộng không phải phụ kiện tuỳ chọn mà là bộ phận bắt buộc của thiết bị. Vị trí bo này trong toàn dòng được xếp trong bản đồ dòng bo mạch đơn RSB theo nền xử lý và cỡ bo.
Ghép RSB-3710 với gì
Bo mạch đơn là linh kiện. Với mã này, hạng mục quyết định là bảng mở rộng, vì bo trần gần như không có cổng dùng được trực tiếp.
- Bảng mở rộng UIO40-Express. Đây là nơi bốn cổng USB 2.0, hai cổng UART, bus I2C và mười hai chân vào ra số hiện ra. Kích thước bảng và vị trí đầu nối trên bảng quyết định cách khoét mặt vỏ, chi tiết ở bài bảng mở rộng UIO40-Express cho bo mạch đơn.
- Bộ nguồn 12 V và đầu cắm có khoá. Bo dùng đầu cắm tròn có khoá để tránh tuột khi rung. Công suất bộ nguồn tính từ mức 11,5 W của bo cộng phần điện cho màn hình, mô-đun LTE và các cổng USB.
- Đường dẫn nhiệt ra vỏ. Mật độ nhiệt cao nên bo cần tấm dẫn nhiệt áp lên vi xử lý và tựa vào vách vỏ. Bố trí này phải vẽ cùng lúc với vỏ, không thể thêm sau khi đã đóng khuôn.
- Mô-đun LTE, thẻ SIM và thẻ micro SD. Mô-đun cắm khe mini-PCIe, thẻ SIM đặt ở khe nano SIM, còn thẻ micro SD dùng chứa dữ liệu tách khỏi phần hệ điều hành. Thẻ nhớ nên chọn loại công nghiệp vì thiết bị ghi liên tục.
- Tấm màn hình. Ngõ LVDS kênh đôi 24 bit dành cho tấm màn lắp trong máy, ngõ HDMI 2.0 dành cho màn ngoài. Chỉ chọn được một trong hai đường LVDS và eDP theo mã đặt hàng, nên chốt tấm màn trước khi đặt bo.
Advantech RSB-3710 dùng cho việc gì
Lớp vi xử lý Rockchip RK3399 với hai nhân Cortex-A72 và bốn nhân Cortex-A53 đặt mã này vào nhóm cổng dữ liệu, biển báo và máy đọc mã. Cỡ bo rất nhỏ cùng khe nano SIM đẩy mã này về phía thiết bị đặt kín và gửi dữ liệu đi xa. Bốn chỗ dùng dưới đây phản ánh đúng lớp đó.
- Cổng dữ liệu đặt trong tủ thiết bị. Hai cổng Gigabit tách mạng thiết bị khỏi mạng quản lý, còn mô-đun LTE làm đường dự phòng khi đứt cáp. Vai trò lớp cổng dữ liệu tại điểm xa được mô tả ở bài máy tính gateway không quạt cho trạm điện.
- Máy bán hàng tự động và tủ giao nhận. Bo nằm gọn trong khoang máy, chạy giao diện trên tấm màn LVDS, đọc trạng thái ngăn hàng qua các chân vào ra số trên bảng mở rộng và báo tồn kho về trung tâm qua mạng di động.
- Thiết bị y tế và trạm đo trong phòng khám. Thiết bị dạng này cần thân máy gọn, chạy êm và không quạt. Cỡ bo 100 x 72 mm cùng dải nhiệt 0 đến 60 độ C phù hợp môi trường trong nhà có điều hoà.
- Cụm kiểm soát ra vào và giám sát an ninh. Các chân vào ra số điều khiển khoá và cảm biến cửa, cổng UART nối đầu đọc thẻ, còn ngõ HDMI đưa hình lên màn trực. Thiết bị chạy liên tục nhiều năm nên phần lưu trữ hàn sẵn là một lợi thế.
So sánh RSB-3710 với các bo cùng nhóm theo cỡ bo và cách mở rộng
Trục so sánh của họ RSB là cỡ bo và bộ cổng. Bảng dưới soi vào chỗ khác nhau rõ nhất giữa các bo nhỏ: cổng có sẵn trên bo trần và cổng phải lấy qua bảng mở rộng, kèm phần điện đi cùng.
| Mã | Cỡ bo và khối lượng | Cổng mạng trên bo | Cách lấy thêm cổng | Nguồn và tiêu thụ |
|---|---|---|---|---|
| RSB-3710 | 2,5 inch, 100 x 72 x 19 mm, khoảng 50 g | 2 cổng Gigabit | Bảng UIO40-Express đưa ra 4 USB 2.0, 2 UART, 1 I2C, 12 chân vào ra số | 12 V, 11,5 W |
| RSB-3430 | 2,5 inch, 100 x 72 x 19 mm, khoảng 210 g | 1 cổng Gigabit | Bảng UIO và khe mini-PCIe | Tiêu thụ tối đa 4,05 W |
| RSB-4410 | 3,5 inch, 146 x 102 x 20 mm | 1 cổng Gigabit | Cổng có sẵn trên bo, thêm khe SD và khe SIM | 12 V, tiêu thụ tối đa 2,3 W |
| RSB-4710 | 3,5 inch | 2 cổng Gigabit | Cổng có sẵn trên bo: 6 nối tiếp, 4 USB 2.0, 1 USB 3.0 | Theo tài liệu hãng |
Đọc bảng theo hai câu hỏi. Câu thứ nhất là chỗ đặt bo rộng bao nhiêu, vì khổ 2,5 inch chỉ chiếm một phần ba diện tích khổ 3,5 inch. Câu thứ hai là thiết bị chấp nhận thêm một tầng bảng mở rộng hay không, vì tầng đó cộng thêm chiều cao, thêm bộ cáp và thêm một điểm cần kiểm tra khi lắp ráp. Bo cùng khổ nhưng ở lớp điện năng thấp hơn hẳn được phân tích ở bài bo mạch đơn 2,5 inch RSB-3430 và ngân sách điện năng.
Mua Advantech RSB-3710 ở đâu
RSB-3710 không nằm trong nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy đã đóng vỏ sẵn cho bài toán thu thập dữ liệu nằm trong danh mục máy tính nhúng cho IoT.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: có đặt kèm bảng UIO40-Express hay không, số cổng USB và số chân vào ra số đếm theo thiết bị thật, loại tấm màn cùng đường tín hiệu là LVDS hay eDP, mô-đun LTE và nhà mạng dự kiến, và nhiệt độ cao nhất trong khoang đặt bo. Nếu thiết bị cần nhiều cổng sẵn trên bo mà không muốn thêm tầng mở rộng, cân nhắc bo mạch đơn 3,5 inch RSB-4710 cùng lớp vi xử lý.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so nhanh phương án máy hộp đã có vỏ và nguồn thay cho bo trần, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về Advantech RSB-3710
Advantech RSB-3710 là thiết bị gì?
RSB-3710 là bo mạch đơn nền RISC khổ 2,5 inch, kích thước 100 x 72 x 19 mm và nặng khoảng 50 g. Bo mang sẵn vi xử lý Rockchip RK3399, 2 GB bộ nhớ LPDDR4 và 16 GB eMMC chứa hệ điều hành cùng bộ tải khởi động của hãng. Đây là linh kiện, chưa có vỏ và chưa có bộ nguồn.
Bảng UIO40-Express trên RSB-3710 đưa ra những cổng nào?
Theo tài liệu, đường mở rộng UIO40-Express đưa ra bốn cổng USB 2.0, hai cổng UART, một bus I2C và mười hai chân vào ra số. Bo trần chỉ có sẵn một cổng nối tiếp hai dây dùng làm cửa gỡ lỗi. Nghĩa là phần lớn cổng dùng hằng ngày của thiết bị đi qua bảng mở rộng, và bảng này phải nằm trong danh sách vật tư ngay từ đầu.
Mức tiêu thụ 11,5 W của RSB-3710 có ý nghĩa gì?
Đó là công suất tối đa theo tài liệu, dùng để tính bộ nguồn và tính tản nhiệt. Với 11,5 W trên một bo chỉ 100 x 72 mm, mật độ nhiệt khá cao, nên khoang kín cần đường dẫn nhiệt từ bo ra vỏ. Bộ nguồn 12 V nên chọn dư công suất để chịu được dòng khởi động.
RSB-3710 chạy hệ điều hành nào?
Tài liệu ghi Debian 9 và Debian 10, cùng Android 7.1 và Android 10.0. Debian hợp khi phần mềm chạy nền và giao diện đơn giản. Android hợp khi thiết bị có màn cảm ứng và giao diện dạng ứng dụng. Bản ảnh hệ điều hành nên lấy từ hãng để giữ trình điều khiển cho ngõ hiển thị và đường mở rộng.
Khe nano SIM trên RSB-3710 dùng thế nào?
Khe nano SIM đi cùng khe mini-PCIe: mô-đun LTE cắm vào khe mini-PCIe, còn thẻ SIM đặt ở khe nano SIM trên bo. Thiết bị vì thế gửi được dữ liệu qua mạng di động khi không có đường dây. Mô-đun cần thêm ăng-ten và cần vị trí đặt ăng-ten tránh vùng che của vỏ kim loại.
