Advantech RSB-4710 là bo mạch đơn khổ 3,5 inch nền Rockchip RK3399, không phải máy tính cầm tay. Bo mang sẵn vi xử lý, bộ nhớ, ổ eMMC và toàn bộ đầu nối, cấp nguồn vào là chạy; vỏ máy, bộ nguồn, bộ cáp và màn hình do đơn vị chế tạo thiết bị tự lo. Điểm nhận dạng của mã này là gói hiển thị dày và một đầu vào camera MIPI CSI ngay trên bo, nên nó thường được chọn cho thiết bị vừa hiển thị vừa thu hình.

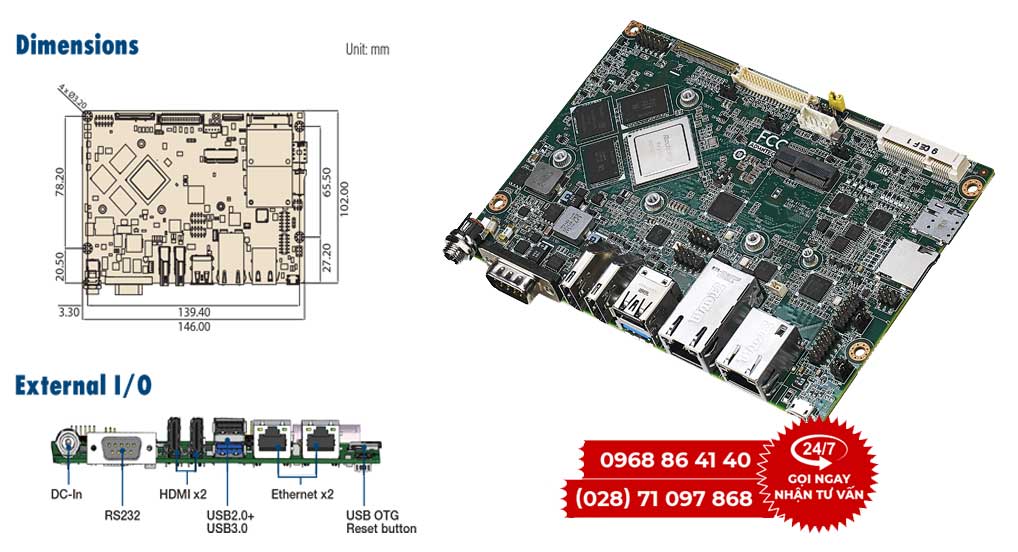

Thông số kỹ thuật Advantech RSB-4710
Bảng dưới gom các thông số ghi trong tài liệu của mã này. Dung lượng bộ nhớ và số cổng thay đổi theo mã đặt hàng đầy đủ, nên phải đối chiếu tài liệu hãng trước khi chốt cấu hình.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Bo mạch đơn khổ 3,5 inch, nền RISC |
| Nền xử lý | Rockchip RK3399, hai nhân ARM Cortex-A72 và bốn nhân Cortex-A53, 1,8 GHz |
| Bộ nhớ | LPDDR4 2 GB hoặc 4 GB, hàn trên bo |
| Lưu trữ tích hợp | eMMC 16 GB |
| Ngõ hiển thị | 2 HDMI (một ngõ 4K ở 60 khung hình mỗi giây, một ngõ 1080p), 1 eDP, 1 LVDS kênh đôi |
| Giải mã hình ảnh | Bộ giải mã 4K theo chuẩn H.264 và H.265 |
| Đầu vào camera | 1 MIPI CSI |
| Cổng nối tiếp | 6 cổng |
| Cổng USB | 4 USB 2.0, 1 USB 3.0, 1 USB OTG |
| Cổng mạng | 2 Gigabit Ethernet |
| Chân vào ra và bus | 6 GPIO, 1 SPI, 1 I2C |
| Khe mở rộng | 1 khe M.2 cho Wi-Fi và Bluetooth, 1 khe mini-PCIe cho mô-đun 3G hoặc 4G |
| Hệ điều hành | Debian và Android |
| Nguồn cấp và tiêu thụ | Theo tài liệu hãng |
| Dải nhiệt làm việc | Theo tài liệu hãng |
| Kích thước và khối lượng | Theo tài liệu hãng |
Ba dòng quyết định phần lớn thiết kế. Gói hiển thị bốn ngõ chốt số màn hình và loại cáp phải đặt. Đầu vào MIPI CSI chốt cách gắn camera, vì cáp dẹt có chiều dài giới hạn nên vị trí camera phải nằm gần bo. Sáu cổng nối tiếp chốt cách bố trí bảng chuyển tín hiệu ra mặt vỏ. Vị trí bo này trong toàn dòng được xếp trong bản đồ dòng bo mạch đơn RSB theo nền xử lý và cỡ bo.
Ghép RSB-4710 với gì
Bo mạch đơn là linh kiện. Với mã này, phần việc còn lại nặng hơn các bo cùng khổ vì có thêm camera và thêm một ngõ hiển thị.
- Cụm màn hình và cáp. Hai ngõ HDMI dùng cáp tiêu chuẩn, nhưng ngõ eDP và ngõ LVDS kênh đôi cần cáp đặt riêng theo tấm màn. Đặt tấm màn, bảng mạch đèn nền và bộ cáp cùng một lúc để tránh sai bước chân đầu nối.
- Mô-đun camera MIPI CSI. Chọn theo danh sách mô-đun hãng đã kiểm tra, vì trình điều khiển nằm trong gói hỗ trợ bo mạch. Cáp dẹt ngắn nên vị trí camera trên vỏ phải chốt trước khi làm khuôn.
- Hai mô-đun không dây. Khe M.2 nhận Wi-Fi và Bluetooth, khe mini-PCIe nhận mô-đun 3G hoặc 4G kèm khay SIM. Hai bộ ăng-ten cần hai vị trí tách xa nhau trên vỏ.
- Bảng chuyển cổng nối tiếp. Sáu cổng nối tiếp đi ra bằng đầu cắm chân trên bo, phải có bảng chuyển và bộ cáp mới thành đầu nối trên mặt vỏ.
- Bộ nguồn và phần tản nhiệt. Điện áp và công suất của mã này lấy theo tài liệu hãng. Lớp vi xử lý sáu nhân sinh nhiệt rõ rệt khi giải mã 4K, nên tấm tản nhiệt và đường dẫn nhiệt ra vỏ phải tính từ đầu.
Advantech RSB-4710 dùng cho việc gì
Lớp vi xử lý Rockchip RK3399 với hai nhân Cortex-A72 và bốn nhân Cortex-A53 đặt mã này vào nhóm cổng dữ liệu, biển báo và máy đọc mã. Đây không phải lớp chạy thị giác máy nặng hay cơ sở dữ liệu lớn tại chỗ. Bốn chỗ dùng dưới đây phản ánh đúng lớp đó và khai thác đúng gói cổng của bo.
- Cụm biển báo nhiều màn hình trong nhà. Hai ngõ HDMI cùng bộ giải mã 4K cho phép một bo chạy hai tấm màn nội dung khác nhau. Cách dựng hệ thống biển báo theo cấp độ được mô tả ở bài giải pháp biển báo kỹ thuật số cấp độ đầu vào.
- Kiosk tra cứu có camera. Ngõ MIPI CSI nhận camera đọc mã hoặc chụp giấy tờ, ngõ LVDS ghép tấm màn cảm ứng, còn khe M.2 lo đường mạng không dây. Toàn bộ nằm trên một bo nên vỏ máy mỏng được.
- Cổng gom dữ liệu nhiều đường nối tiếp. Sáu cổng nối tiếp đủ cho một cụm đồng hồ đo hoặc bộ điều khiển đấu theo chuỗi, hai cổng Gigabit tách được mạng thiết bị khỏi mạng văn phòng. Vai trò lớp cổng dữ liệu trong nhà máy được nêu ở bài ứng dụng IoT trong quản lý năng lượng nhà máy.
- Máy đọc mã và trạm kiểm tra hình ảnh nhẹ. Camera nối thẳng vào bo giảm độ trễ so với camera USB, đủ cho việc đọc mã vạch, mã QR và so mẫu đơn giản trên chuyền tốc độ vừa.
So sánh RSB-4710 với các bo cùng lớp vi xử lý
Trục so sánh của họ RSB là cỡ bo và bộ cổng, vì đó là hai thứ ràng buộc phần cơ khí. Bảng dưới giữ nguyên lớp vi xử lý ARM hiệu năng cao và chỉ đổi cỡ bo cùng gói cổng.
| Mã | Cỡ bo | Nền xử lý | Gói cổng đáng chú ý | Chọn khi nào |
|---|---|---|---|---|
| RSB-4710 | 3,5 inch | Rockchip RK3399, Cortex-A72 và Cortex-A53, 1,8 GHz | 2 HDMI, 1 eDP, 1 LVDS kênh đôi, 1 MIPI CSI, 6 nối tiếp, 2 Gigabit, USB 3.0 | Thiết bị vừa hiển thị nhiều màn vừa có camera và nhiều đường nối tiếp |
| RSB-3710 | 2,5 inch, 100 x 72 x 19 mm | Rockchip RK3399, Cortex-A72 và Cortex-A53 | 1 HDMI 2.0 tới 4K, 2 Gigabit, khe micro SD, khe nano SIM, mở rộng UIO40-Express | Chỗ đặt bo rất chật, chấp nhận mở rộng cổng bằng bảng ngoài |
| RSB-4680 | 3,5 inch, 146 x 102 mm | Rockchip RK3288, 1,6 GHz | Âm thanh, I2C, SATA, nối tiếp, SPI, USB | Giao diện đồ hoạ trong nhà, cần ổ SATA rời thay cho lưu trữ hàn sẵn |
| RSB-4411 | 3,5 inch | NXP i.MX6 hai hoặc bốn nhân, Cortex-A9, 1,0 GHz | HDMI và VGA 1080p, LVDS kênh đôi, 20 GPIO, 3 UART, 5 USB 2.0, khe M.2 và mini-PCIe | Cần nhiều chân vào ra số hơn là cần sức giải mã hình ảnh |
Đọc bảng theo thứ tự cột. Cỡ bo chốt trước vì nó ràng buộc phần cơ khí và không sửa được giữa chừng. Nền xử lý chốt thứ hai vì nó quyết định phần mềm biên dịch được hay không. Gói cổng chốt sau cùng, đếm theo thiết bị thật. Khi thiết bị cần tự quyết định hoàn toàn bộ cổng, hướng thay thế là dùng mô-đun máy tính ROM-7420 cắm lên bo mang tự thiết kế.
Mua Advantech RSB-4710 ở đâu
RSB-4710 không nằm trong nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy đã đóng vỏ sẵn cho bài toán thu thập dữ liệu nằm trong danh mục máy tính nhúng cho IoT.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: dung lượng bộ nhớ cần đặt, số màn hình và độ phân giải từng màn, có dùng camera MIPI CSI hay không, số cổng nối tiếp đếm theo thiết bị thật, và sản lượng dự kiến theo năm. Nếu thiết bị mở rộng thêm cổng bằng bảng ngoài, tham khảo trước cách dùng bảng mở rộng UIO40-Express cho bo mạch đơn.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so nhanh phương án máy hộp đã có vỏ và nguồn thay cho bo trần, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về Advantech RSB-4710
Advantech RSB-4710 là thiết bị gì?
RSB-4710 là bo mạch đơn khổ 3,5 inch, tức một tấm bo đã mang đủ vi xử lý, bộ nhớ, ổ lưu trữ và đầu nối. Đây không phải máy tính cầm tay và cũng không phải mô-đun máy tính cần bo mang. Người mua bo là đơn vị chế tạo thiết bị, còn vỏ máy, bộ nguồn và màn hình tính riêng.
RSB-4710 chạy được mấy màn hình cùng lúc?
Tài liệu ghi hai ngõ HDMI, trong đó một ngõ đạt 4K ở 60 khung hình mỗi giây và một ngõ đạt 1080p, cùng một ngõ eDP và một ngõ LVDS kênh đôi. Số màn hình chạy đồng thời phụ thuộc gói hỗ trợ bo mạch và bản dựng hệ điều hành, nên phải chạy thử với đúng tổ hợp màn hình của thiết bị trước khi chốt thiết kế.
Đầu vào camera MIPI CSI trên RSB-4710 dùng vào việc gì?
Ngõ MIPI CSI nhận thẳng mô-đun camera qua cáp dẹt, không cần đi qua USB. Cách nối này giảm độ trễ và giảm tải cho vi xử lý, nên hợp với máy đọc mã, kiosk có nhận diện và các bài kiểm tra hình ảnh nhẹ. Mô-đun camera và cáp phải chọn theo danh sách hãng đã kiểm tra.
RSB-4710 khác RSB-3710 ở chỗ nào?
Hai bo dùng cùng lớp vi xử lý Rockchip RK3399 nhưng khác cỡ bo và khác bộ cổng. RSB-3710 là bo 2,5 inch, mở rộng qua bảng UIO40-Express và đưa ra một ngõ HDMI. RSB-4710 là bo 3,5 inch, có sẵn hai ngõ HDMI, sáu cổng nối tiếp, USB 3.0 và đầu vào camera. Chọn theo chỗ trống trong vỏ máy và số cổng đếm được trên thiết bị thật.
RSB-4710 chạy hệ điều hành nào?
Tài liệu ghi Debian và Android. Debian hợp khi phần mềm là dịch vụ nền và giao diện đồ hoạ đơn giản. Android hợp khi thiết bị có màn cảm ứng và giao diện dạng ứng dụng. Cả hai hướng đều nên bắt đầu từ bản ảnh hệ điều hành của hãng để giữ được trình điều khiển cho ngõ hiển thị và camera.
