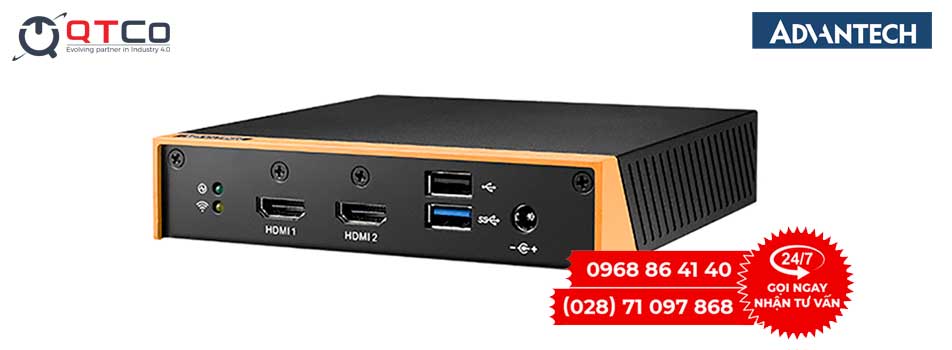

Advantech DS-100 là đầu phát biển báo kỹ thuật số cỡ nhỏ nền ARM, chạy Android, không quạt. Hai điểm quyết định cách triển khai model này không nằm ở bộ xử lý mà nằm ở chỗ khác: dung lượng lưu nội dung và cỡ thân máy. Bộ nhớ trong là 16 GB eMMC, mở rộng bằng thẻ micro SD; thân máy có hai cỡ với chênh lệch đáng kể về thể tích và khối lượng. Bài viết tính xem 16 GB chứa được danh sách phát tới đâu, cách chọn thẻ nhớ và cách chọn cỡ thân cho đúng vị trí lắp.
1. Thông số nền của Advantech DS-100
| Hạng mục | Thông số công bố |
|---|---|
| Bộ xử lý | ARM Cortex-A72 lõi kép kết hợp ARM Cortex-A53 lõi tứ |
| Đồ họa | GPU ARM Mali-T860MP4 lõi tứ |
| Công cụ đồ họa | OpenGL ES 1.1, 2.0 và 3.0, OpenCL 1.2, DirectX 11.1 |
| Bộ nhớ | LPDDR3-1600 dung lượng 2 GB trên bo mạch |
| Bộ nhớ trong | Flash eMMC 16 GB |
| Mở rộng lưu trữ | Khe thẻ micro SD và khe M.2 |
| Ngõ hình | HDMI kép, tối đa UHD 4K 60 Hz kết hợp Full HD 1080p |
| Mạng | Cổng LAN kép |
| Hệ điều hành | Android 7.1.2 |
| Nhiệt độ làm việc | 0 đến 45 độ C |
| Kích thước | 135 x 130 x 29 mm hoặc 115 x 110 x 20 mm tùy bản |
| Khối lượng | 0,73 kg hoặc 0,43 kg tương ứng hai cỡ thân |
Hai con số cần đọc kỹ nhất trong bảng là 2 GB và 16 GB. Cả hai đều hàn thẳng trên bo mạch, nghĩa là không có đường nâng cấp về sau. Bộ nhớ 2 GB đặt trần cho phần mềm phát nội dung, còn 16 GB đặt trần cho danh sách phát nếu không dùng thêm thẻ nhớ. Mục tiếp theo tính cụ thể trần thứ hai.
2. Mười sáu gigabyte chứa được danh sách phát tới đâu
Phần trống thực tế trên eMMC luôn nhỏ hơn dung lượng ghi trên nhãn, vì hệ điều hành, phần mềm phát nội dung và vùng nhớ tạm đã chiếm một phần. Con số nên dùng khi lập kế hoạch là phần trống còn lại sau khi cài đặt, đo trực tiếp trên máy mẫu chứ không suy đoán. Bảng dưới là ước lượng dung lượng theo loại nội dung, tính bằng phép nhân tốc độ bit với thời lượng.
| Loại nội dung | Tốc độ bit tham chiếu | Dung lượng ước tính cho một giờ | Ghi chú khi lập danh sách phát |
|---|---|---|---|
| Ảnh tĩnh Full HD | Không áp dụng | Khoảng 1 MB cho một tệp chất lượng cao | Một trăm ảnh chiếm chưa tới 100 MB, gần như không đáng kể |
| Video Full HD nén vừa | 4 Mbit mỗi giây | Khoảng 1,8 GB | Đủ đẹp cho màn treo cao, người xem đứng xa |
| Video Full HD chất lượng cao | 8 Mbit mỗi giây | Khoảng 3,6 GB | Dùng cho màn đặt sát lối đi, nhiều chi tiết chuyển động |
| Video 4K | 25 Mbit mỗi giây | Khoảng 11 GB | Một giờ nội dung 4K đã gần lấp kín bộ nhớ trong |
Đọc bảng theo hướng ngược lại thì rõ hơn. Một danh sách phát gồm ba mươi phút video Full HD nén vừa cùng vài chục ảnh tĩnh chiếm chưa tới 1 GB, thừa sức nằm trên bộ nhớ trong. Một danh sách phát một giờ nội dung 4K thì không còn chỗ cho bản dự phòng, và mỗi lần đổi nội dung là một lần phải xóa trước khi chép. Ranh giới thực dụng nằm quanh mức nửa dung lượng trống: vượt qua đó thì nên đưa nội dung sang thẻ nhớ ngoài.
Còn một khoản dung lượng hay bị quên: bản nội dung cũ. Nhiều phần mềm quản lý giữ lại bản trước để quay lui khi bản mới lỗi. Nếu bật tính năng này, dung lượng thực cần gấp đôi phần nội dung đang phát.
3. Mở rộng bằng thẻ micro SD và khe M.2
Khe thẻ micro SD là đường mở rộng rẻ và nhanh nhất của model. Ba tiêu chí chọn thẻ, xếp theo mức quan trọng.
- Độ bền ghi. Đầu phát biển báo ghi lại nội dung theo lịch, có nơi ghi hằng tuần. Thẻ tiêu dùng giá thấp thiết kế cho việc ghi thưa và đọc nhiều, nên hỏng sớm trong công việc này. Nên chọn thẻ loại công nghiệp có công bố số chu kỳ ghi.
- Tốc độ đọc tuần tự. Tốc độ đọc phải vượt tốc độ bit của tệp video nặng nhất trong danh sách phát, có dự phòng. Thẻ chậm gây hiện tượng khựng hình vào lúc chuyển cảnh, dễ bị chẩn đoán nhầm là lỗi phần mềm.
- Dải nhiệt. Nhiệt độ trong hộp kín sau lưng màn hình cao hơn nhiệt độ phòng. Thẻ phải chịu được mức nhiệt đó, không chỉ chịu mức nhiệt của phòng máy.
Cách chia dữ liệu nên chốt ngay từ điểm đầu tiên: hệ điều hành và phần mềm nằm trên eMMC, nội dung nằm trên thẻ. Chia như vậy có ba cái lợi. Vòng ghi của eMMC không bị hao vì nội dung đổi thường xuyên. Khi thẻ hỏng, máy vẫn khởi động và vẫn báo được tình trạng về trung tâm thay vì tắt hẳn. Và khi cần thay nội dung cho một điểm ở xa, gửi một thẻ đã nạp sẵn là cách xử lý nhanh khi đường mạng tại điểm yếu.
Khe M.2 là đường mở rộng còn lại, dùng cho mô-đun theo cấu hình đặt hàng. Đây là hạng mục phải chốt với hãng khi đặt vì nó gắn với cấu hình bo mạch, không phải thứ lắp thêm ở hiện trường như thẻ nhớ.

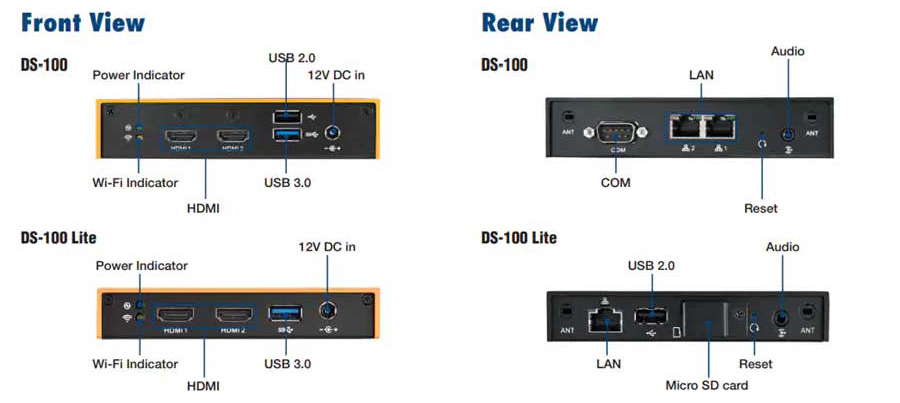

4. Hai cỡ thân máy ảnh hưởng tới việc gì
Chênh lệch giữa hai cỡ thân không chỉ là chỗ đặt. Bản 135 x 130 x 29 mm nặng 0,73 kg có diện tích vỏ lớn hơn, nên nhiệt từ bo mạch trải ra mặt vỏ rộng hơn và nhiệt độ bề mặt thấp hơn ở cùng một mức tải. Bản 115 x 110 x 20 mm nặng 0,43 kg gọn hơn nhiều nhưng vỏ nhỏ hơn, nên vị trí lắp phải thoáng gió hơn để giữ được dải nhiệt 0 đến 45 độ C.
Ba việc chịu ảnh hưởng trực tiếp khi chọn cỡ thân. Thứ nhất là bán kính uốn của cáp HDMI: thân mỏng đặt sát lưng màn khiến cáp phải gập gấp, và cáp gập gấp là nguyên nhân mất tín hiệu sau vài tháng. Thứ hai là ngàm treo: chênh lệch 0,3 kg nhỏ với giá đỡ trên bàn nhưng đáng kể với ngàm treo trần dài. Thứ ba là thao tác bảo trì: thân lớn thường có chỗ bắt vít thoải mái hơn, tháo lắp không phải hạ màn xuống. Bảng đối chiếu cỡ thân với vị trí lắp cụ thể nằm ở bài đầu phát DS-100GL-S8A1E.
5. Ngõ HDMI kép và dải nhiệt trong điều kiện thật

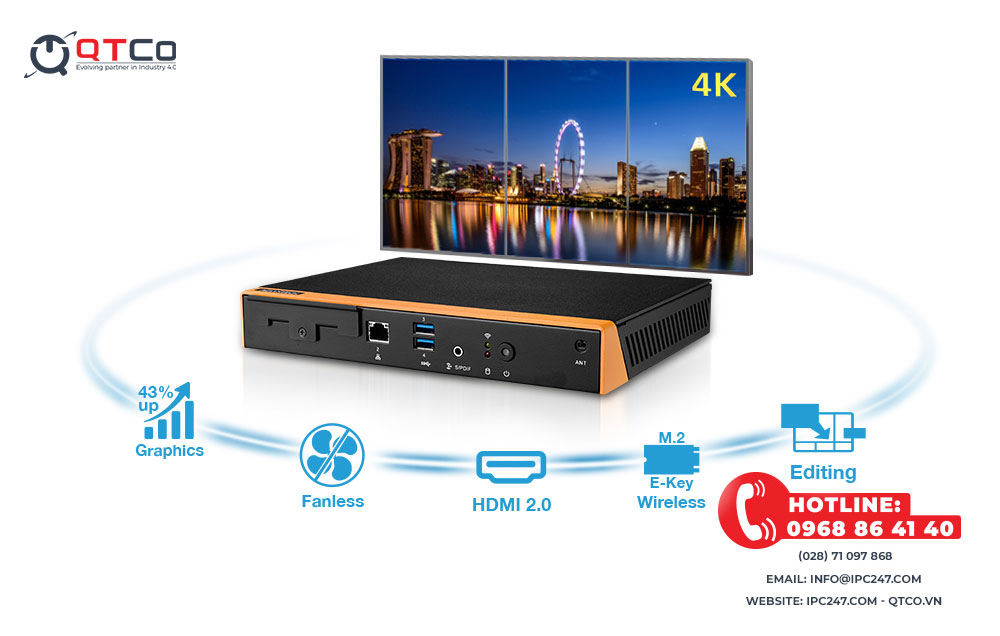

Máy có hai ngõ HDMI, mức cao nhất là UHD 4K 60 Hz trên một ngõ kết hợp Full HD 1080p trên ngõ còn lại. Đây là điểm mạnh của model so với nhóm đầu phát Full HD hai màn: một màn chính hiển thị nội dung độ nét cao, một màn phụ hiển thị bảng giá hoặc dải thông tin. Cần lưu ý rằng chạy đồng thời hai ngõ ở mức cao làm tăng phần bộ nhớ dành cho đệm khung hình, mà bộ nhớ hệ thống chỉ có 2 GB, nên phần mềm phát nội dung phải gọn.
Dải nhiệt 0 đến 45 độ C là dải của thiết bị, không phải dải của phòng. Nhiệt độ trong hộp kỹ thuật sau lưng màn hình vào buổi trưa cao hơn nhiệt độ phòng vài độ, và màn hướng ra mặt kính còn nhận thêm nhiệt do nắng chiếu. Cách làm đúng là đo nhiệt độ ngay tại vị trí đặt máy vào giờ nóng nhất của ngày nóng nhất, rồi mới đối chiếu với dải công bố.
6. Advantech DS-100 dùng cho việc gì
- Cửa hàng bán lẻ và chuỗi thức ăn nhanh. Một màn thực đơn độ nét cao kèm một màn khuyến mại, nội dung đổi theo tuần và nạp qua mạng cửa hàng.
- Quầy giao dịch và sảnh chờ. Màn số thứ tự kết hợp màn thông tin dịch vụ. Cổng LAN kép cho phép tách đường lấy dữ liệu số thứ tự khỏi đường quản trị thiết bị.
- Điểm xa, đường mạng yếu. Nội dung nằm trên thẻ micro SD, đổi bằng cách gửi thẻ đã nạp sẵn. Máy vẫn phát bình thường khi mất mạng và chỉ cần mạng cho phần báo cáo tình trạng.
- Khe kỹ thuật hẹp. Bản thân mỏng lọt được sau lưng màn treo tường, không cần thêm hộp kỹ thuật bên ngoài.
7. Mua Advantech DS-100 ở đâu
Trên site này, màn hình đi kèm nằm ở danh mục màn hình công nghiệp, nhóm máy tính cùng kiểu kết cấu không quạt nằm ở danh mục máy tính không quạt. Cấu trúc chung của một hệ thống biển báo số, gồm đầu phát, màn hình, phần mềm và đường mạng, trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech. Bản cùng họ xử lý nội dung 4K được mô tả ở bài DS-100GF-S8A1E.
Khi hỏi hàng nên gửi kèm bốn thông tin: thời lượng và độ phân giải của danh sách phát dự kiến, có cần giữ bản nội dung cũ để quay lui hay không, kích thước khe kỹ thuật tại vị trí lắp, và nhiệt độ đo được tại vị trí đó vào giờ nóng nhất. Bốn thông tin này quyết định dung lượng thẻ nhớ, cỡ thân máy và việc có cần thêm quạt thông gió cho hộp kỹ thuật. Nhóm máy tính nhúng dùng làm bộ điều khiển nội dung liệt kê tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc theo số ngõ hình, dải nhiệt và kiểu gắn, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về Advantech DS-100
Advantech DS-100 có bao nhiêu bộ nhớ trong?
Máy có bộ nhớ flash 16 GB dạng eMMC hàn trên bo mạch, kèm khe thẻ micro SD để mở rộng. Bộ nhớ làm việc là LPDDR3-1600 dung lượng 2 GB, cũng hàn trên bo mạch nên không nâng cấp được. Phần trống thực tế trên eMMC nhỏ hơn 16 GB vì hệ điều hành và phần mềm phát nội dung đã chiếm một phần.
Nên để nội dung trên eMMC hay trên thẻ micro SD?
Nên giữ hệ điều hành và phần mềm trên eMMC, còn danh sách phát để trên thẻ micro SD. Cách chia này giúp nội dung đổi thường xuyên không làm hao vòng ghi của eMMC, và khi thẻ hỏng thì máy vẫn khởi động được để báo lỗi về trung tâm.
Chọn thẻ micro SD cho đầu phát biển báo theo tiêu chí nào?
Ba tiêu chí theo thứ tự: độ bền ghi, tốc độ đọc tuần tự và dải nhiệt. Thiết bị chạy suốt ngày và ghi lại nội dung theo lịch nên thẻ tiêu dùng giá rẻ hỏng sớm. Tốc độ đọc phải vượt tốc độ bit của video cao nhất trong danh sách phát, còn dải nhiệt phải phủ được nhiệt độ trong hộp kín sau lưng màn hình.
Advantech DS-100 có mấy cỡ thân máy?
Theo tài liệu hãng, model có hai cỡ: 135 x 130 x 29 mm nặng 0,73 kg và 115 x 110 x 20 mm nặng 0,43 kg. Bản lớn có mặt vỏ rộng hơn nên tản nhiệt thoáng hơn và đi cáp dễ hơn; bản nhỏ lọt được khe kỹ thuật hẹp sau lưng màn.
Advantech DS-100 chạy được mấy màn hình?
Máy có hai ngõ HDMI, đưa được hai màn cùng lúc với mức phân giải tối đa 4K 60 Hz trên ngõ thứ nhất và Full HD 1080p trên ngõ thứ hai. Nền tảng là bộ xử lý ARM Cortex-A72 lõi kép cùng Cortex-A53 lõi tứ, dải nhiệt làm việc 0 đến 45 độ C.
