Một hệ thống bảng hiệu kỹ thuật số Advantech không phải là một thiết bị đơn lẻ. Nó gồm bốn khối làm việc cùng nhau: đầu phát dòng DS, màn hình, phần mềm nội dung và đường mạng. Chọn sai một khối thì ba khối còn lại phải gánh, thường bằng chi phí vận hành chứ không phải chi phí mua. Bài viết mô tả vai trò từng khối, cách chọn đầu phát theo số màn cùng độ phân giải, và ba cấu hình thường gặp trong thực tế.
1. Bốn khối của một hệ thống bảng hiệu số
| Khối | Việc phải làm | Thiết bị Advantech tương ứng |
|---|---|---|
| Đầu phát | Lưu nội dung, giải mã video, xuất hình ra một tới ba màn, chạy liên tục theo lịch | Dòng DS: DS-066GB, DS-081GB, DS-100GL, DS-100GF, DS-200GB, DS-280GB, DS-370, DS-780GB |
| Màn hình | Hiển thị đúng độ sáng và độ phân giải cho khoảng cách người xem | Màn hình công nghiệp, màn hình có khe OPS để cắm đầu phát dạng mô-đun |
| Phần mềm | Soạn nội dung, lập lịch phát, theo dõi tình trạng thiết bị, cập nhật từ xa | Phần mềm quản lý nội dung biển báo và DeviceOn quản lý thiết bị |
| Mạng và nguồn | Đưa nội dung tới từng đầu phát, giữ thiết bị chạy qua sự cố điện | Cổng Gigabit trên đầu phát, mô-đun không dây tùy chọn, nguồn một chiều 12 tới 19 V |
Ba việc thường bị bỏ sót khi lập cấu hình. Thứ nhất, đường mạng cho đầu phát nên tách khỏi mạng khách và mạng máy tính tiền, vì tải nội dung có lúc chiếm băng thông lớn. Thứ hai, vị trí đặt đầu phát quyết định chiều dài cáp hình, và cáp hình dài quá ngưỡng thì phải thêm bộ khuếch đại. Thứ ba, nhiệt độ trong hộp kín sau màn hình cao hơn nhiệt độ phòng, nên dải nhiệt công bố của đầu phát phải đọc kèm điều kiện đối lưu gió.
2. Chọn đầu phát dòng DS theo số màn và độ phân giải
Hai câu hỏi đặt trước mọi so sánh cấu hình: mỗi điểm treo bao nhiêu màn, và màn đó có độ phân giải bao nhiêu. Trả lời xong hai câu này thì danh sách model rút còn vài dòng.
| Nhóm model | Số màn từ một máy | Mức phân giải | Nền tảng | Hợp với |
|---|---|---|---|---|

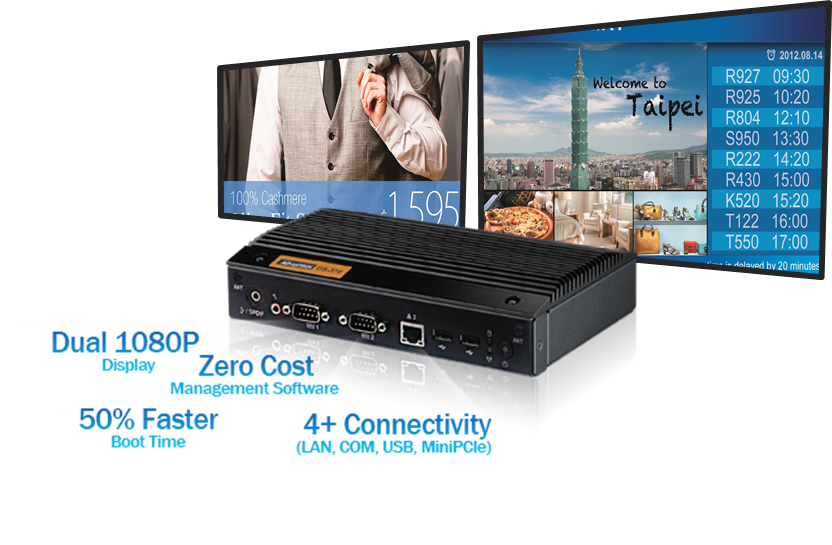

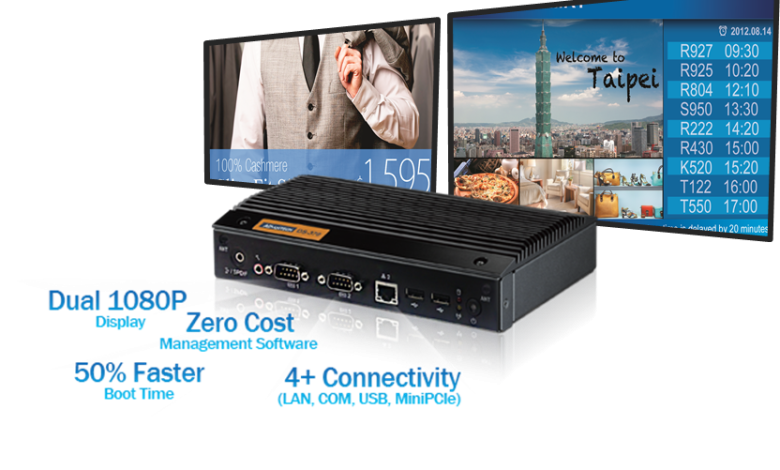

| DS-066GB | Hai màn | Full HD 1920 x 1080 | Intel Celeron, Windows | Thực đơn, bảng giá, kiosk tra cứu trong cửa hàng |
| DS-100GL | Theo tài liệu hãng | Theo tài liệu hãng | Nền ARM, Android 7.1 | Điểm lẻ chỉ phát danh sách video và ảnh tĩnh |
| DS-100GF | Theo tài liệu hãng | Nội dung 4K | ARM Cortex-A72 và A53, Android 7.1.2 | Màn quảng cáo hình ảnh chất lượng cao, chi phí thấp |
| DS-280GB | Nhiều ngõ hình rời | 4096 x 2160 tại 60 Hz | Intel Core thế hệ 6, Windows | Màn hình có khe OPS, cần cắm đầu phát vào thân màn |
| DS-081GB | Hai màn độc lập | 4096 x 2304 | Intel Core i3 hoặc i5, Windows | Khe kỹ thuật hẹp sau màn, nhà ga và sảnh chờ |

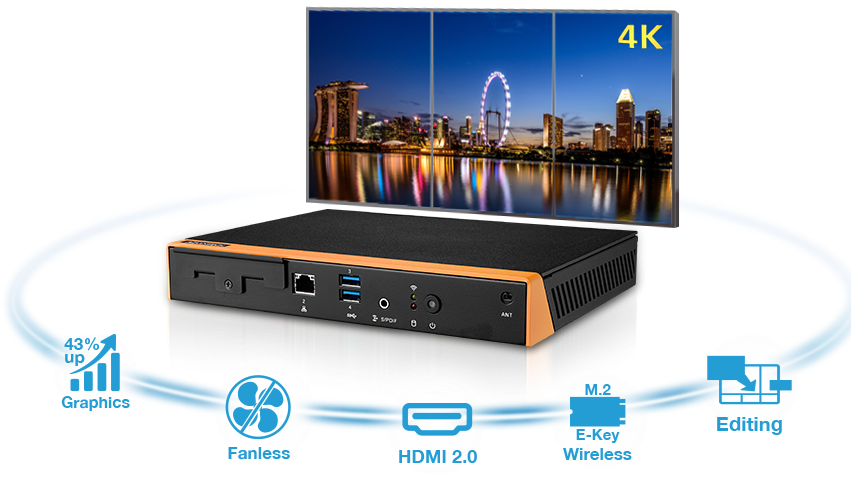

| DS-780GB | Ba màn | 4K, giải mã HEVC | Intel, Windows | Cụm ba màn cùng khung hình, phòng chờ và sảnh lớn |
Đọc bảng theo hai hướng. Nếu mỗi điểm chỉ một tới hai màn và nội dung là chữ với ảnh tĩnh, nhóm cấu hình phổ thông đủ dùng và tiết kiệm cả tiền mua lẫn tiền điện. Nếu điểm nào cũng ba màn trở lên hoặc màn dọc cỡ lớn đặt sát lối đi, nên chọn model có ngõ HDMI 2.0 và khả năng giải mã 4K để không phải phóng ảnh.
3. Màn hình, cáp và đường mạng
Đầu phát chỉ là một nửa bài toán hiển thị. Nửa còn lại nằm ở màn hình và đường truyền giữa hai thứ đó.
- Độ sáng theo vị trí. Màn trong nhà đủ dùng ở mức độ sáng thông thường. Màn hướng ra cửa kính hoặc đặt ngoài trời cần độ sáng cao hơn nhiều để không bị nắng lấn, và cần tính thêm nhiệt do nắng chiếu.
- Độ phân giải thực của màn. Nếu màn chỉ ở mức Full HD thì trả thêm cho đầu phát 4K không đổi được chất lượng nhìn thấy. Ngược lại, màn dọc cỡ lớn mà đầu phát chỉ Full HD sẽ lộ điểm ảnh khi khách đứng gần.
- Chiều dài cáp hình. Cáp HDMI thường chỉ chạy tốt trong khoảng ngắn. Vượt ngưỡng thì dùng bộ khuếch đại hoặc cáp quang HDMI, và chi phí này phải đưa vào bảng dự toán từ đầu.
- Đường mạng riêng. Mỗi đầu phát nên có một cổng mạng riêng, tách khỏi mạng khách. Với model có hai cổng LAN, một cổng dành cho nội dung và một cổng dành cho quản trị thiết bị.
4. Phần mềm nội dung và phần mềm thiết bị
Hai lớp phần mềm này khác nhau và không thay thế cho nhau. Lớp nội dung lo việc soạn, duyệt và lập lịch phát theo nhóm màn hình. Lớp thiết bị lo việc theo dõi tình trạng phần cứng, cập nhật phần mềm và khởi động lại máy treo từ xa, mô tả kỹ ở bài phần mềm nhúng DeviceOn-iEdge. Với hệ thống có thêm bảng giá điện tử trên kệ, lớp quản lý thiết bị ePaper chạy song song và dùng chung một giao diện quản trị.
Ba quy tắc vận hành nên chốt trước khi lắp điểm đầu tiên. Một, nội dung giá và khuyến mại do một đầu mối duyệt để các điểm không lệch nhau. Hai, bản cập nhật đẩy vào khung giờ đóng cửa để không tranh băng thông với hệ thống thanh toán. Ba, đầu phát mất mạng vẫn phát nội dung đã lưu, nên hệ thống phải cảnh báo chủ động thay vì chờ nhân viên nhìn thấy màn hiển thị sai lịch.
5. Ba cấu hình thường gặp

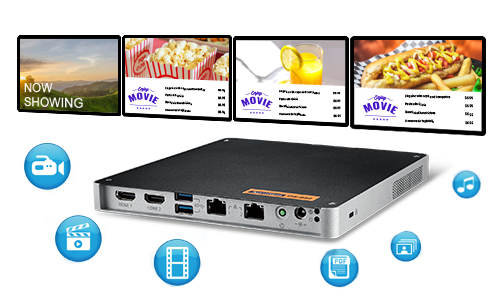

Cửa hàng đơn lẻ, hai màn. Một đầu phát hai ngõ HDMI đặt sau lưng màn, một màn phát thực đơn và một màn phát khuyến mại. Nội dung nạp qua mạng cửa hàng, lịch phát đổi theo khung giờ. Đây là cấu hình rẻ nhất và cũng phổ biến nhất.
Chuỗi nhiều điểm, mỗi điểm một tới hai màn. Vẫn dùng đầu phát hai ngõ hình, nhưng bắt buộc có lớp phần mềm quản lý tập trung. Khi số điểm vượt khoảng hai mươi, chi phí cử người đi đổi nội dung tại chỗ vượt xa chi phí phần mềm.
Sảnh lớn, cụm sáu tới mười hai màn. Có hai cách dựng. Cách thứ nhất là mỗi đầu phát chạy hai màn, hỏng một máy chỉ mất hai màn, nhưng số thiết bị phải quản lý tăng theo số màn. Cách thứ hai là dùng model ba ngõ hình để giảm số máy, đổi lại phải tính đường cáp kỹ hơn vì một máy phủ khoảng cách xa hơn. Chi tiết cách chia cụm nằm ở bài về đầu phát biển báo số cho sân bay dẫn ở bảng trên.
6. Chọn thiết bị bảng hiệu kỹ thuật số Advantech
Năm thông tin cần chuẩn bị trước khi hỏi hàng: số màn tại mỗi điểm, độ phân giải của màn, vị trí đặt đầu phát và khoảng cách cáp tới màn xa nhất, nhiệt độ tại vị trí đó vào giờ nóng nhất, và phần mềm hiển thị hiện có chạy trên nền nào. Năm con số này khoanh vùng model nhanh hơn mọi bảng so sánh cấu hình.
Trên site này, màn hình đi kèm nằm ở danh mục màn hình công nghiệp, còn máy tính điều khiển cụm hiển thị nằm ở danh mục máy tính không quạt. Phần nền tảng về cách chọn cấu hình phần cứng cho hệ hiển thị có tại bài cấu hình máy tính công nghiệp trên IPC247. Khi cần lọc nhanh theo số ngõ hình, dải nhiệt và kiểu gắn, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về bảng hiệu kỹ thuật số Advantech
Một hệ thống bảng hiệu kỹ thuật số Advantech gồm những phần nào?
Gồm bốn khối. Đầu phát dòng DS giữ nội dung và xuất hình, màn hình hiển thị, phần mềm quản lý nội dung cùng phần mềm quản lý thiết bị, và đường mạng nối các đầu phát về trung tâm. Thiếu khối nào thì vận hành cũng phải bù bằng người đi tới từng điểm.
Chọn đầu phát dòng DS theo tiêu chí nào trước?
Theo số màn mỗi điểm và độ phân giải thực của màn. Hai con số này quyết định số ngõ hình cần có và mức đồ họa cần tới. Sau đó mới xét nhiệt độ tại vị trí lắp, kiểu gắn và nền tảng phần mềm.
Một đầu phát chạy được tối đa mấy màn hình?
Tùy model. Nhóm hai ngõ HDMI như DS-066GB và DS-081GB chạy hai màn độc lập. DS-780GB có một ngõ HDMI 2.0 cùng hai ngõ HDMI 1.4 nên đưa được ba màn từ một máy. Số màn nhiều hơn thì ghép nhiều đầu phát theo cụm.
Khi nào nên chọn đầu phát nền Android thay vì nền Intel?
Khi nội dung chỉ là danh sách phát video và ảnh tĩnh, không phải chạy ứng dụng Windows sẵn có và không phải đọc dữ liệu từ hệ thống nội bộ. Các model nền ARM chạy Android như DS-100GF và DS-100GL đủ dùng cho nhóm việc đó với dải nhiệt tới 45 độ C.
Quản lý nhiều đầu phát ở nhiều điểm bằng cách nào?
Dùng phần mềm quản lý nội dung để đẩy lịch phát theo nhóm màn hình và phần mềm DeviceOn để theo dõi tình trạng phần cứng, cập nhật và khởi động lại thiết bị từ xa. Cần chốt trước ai được đổi nội dung, khung giờ đẩy bản cập nhật và cách cảnh báo khi một đầu phát mất kết nối.
