DS-066GB-U0A1E là đầu phát bảng hiệu kỹ thuật số của Advantech, thân không quạt dày 19 mm, hai ngõ HDMI xuất hình Full HD, chạy trên nền Intel Celeron J1900. Đây là cấu hình cấp phổ thông của dòng DS, thường dùng cho cửa hàng, quầy dịch vụ và kiosk tra cứu, nơi nội dung là thực đơn, bảng giá và video ngắn. Bài viết nêu thông số theo tài liệu hãng, các vị trí hiển thị trong một điểm bán và cách quyết định giữa bản Full HD với bản độ phân giải cao hơn.
1. Thông số kỹ thuật DS-066GB-U0A1E
| Hạng mục | Thông số |
|---|---|
| Bộ xử lý | Intel Celeron J1900 bốn nhân 2,0 GHz, dạng SoC |
| Đồ họa | Intel HD tích hợp trong bộ xử lý |
| Chipset và BIOS | Tích hợp trong SoC; BIOS chuẩn AMI uEFI dung lượng 64 Mbit |
| Bộ nhớ | DDR3L 1333 MHz, 2 khe SO-DIMM 204 chân, tối đa 8 GB |
| Ngõ ra hình | 2 x HDMI, độ phân giải 1920 x 1080 tại 60 Hz |
| Mạng | Bộ điều khiển Intel i211AT, cổng RJ45 tốc độ Gigabit |

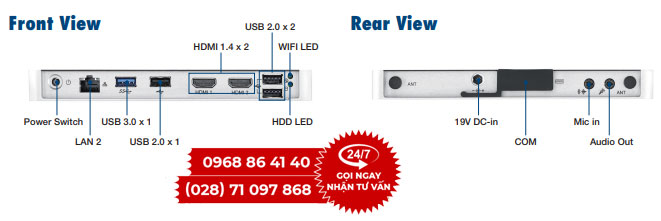

| Cổng khác | Âm thanh, USB 3.0, USB 2.0, cổng nối tiếp, khe M.2, đèn báo trạng thái |
| Nguồn | 19 VDC, chạy chế độ ATX hoặc AT, quản lý nguồn theo ACPI 3.0 |
| Kích thước và khối lượng | 180 x 190 x 19 mm, 0,87 kg |
| Nhiệt độ hoạt động | 0 đến 40 độ C với ổ cứng cơ; 0 đến 50 độ C với ổ thể rắn |
| Độ ẩm | Tới 95% ở 40 độ C, không ngưng tụ |
| Hệ điều hành | Hỗ trợ Windows 7 và Windows 10 bản 64 bit |
| Cách lắp | Gắn tường, ngàm VESA, đặt bàn, kẹp thanh ray DIN |
Hai con số đáng chú ý. Thứ nhất là dải nhiệt tới 50 độ C khi dùng ổ thể rắn, cao hơn bản dùng ổ cơ đúng 10 độ; với đầu phát nằm trong hộp kín sau màn hình, chênh lệch này quyết định máy có chạy ổn qua mùa nóng hay không. Thứ hai là khả năng kẹp thanh ray DIN, cách lắp mà các đầu phát cùng cỡ ít khi hỗ trợ, giúp gom đầu phát vào tủ kỹ thuật chung của cửa hàng thay vì treo rời sau từng màn.
2. Bốn vị trí hiển thị trong một điểm bán
| Vị trí | Nội dung thường phát | Điều đầu phát phải làm được |
|---|---|---|
| Bảng thực đơn sau quầy | Danh mục món, giá, ảnh tĩnh, đổi theo khung giờ | Xuất hai màn ghép ngang, đổi lịch phát theo giờ, chạy suốt giờ mở cửa |
| Màn hình cửa kính hướng ra ngoài | Khuyến mại, video ngắn lặp | Chịu nhiệt cao do nắng chiếu qua kính, khởi động lại tự động sau mất điện |
| Kiosk tra cứu trong sảnh | Sơ đồ gian hàng, tra tồn kho, xếp hàng lấy số | Có cổng USB cho lớp cảm ứng và đầu đọc mã, một cổng mạng ổn định |
| Màn hình cuối lối đi | Nội dung theo ngành hàng, đổi theo tuần | Nhận nội dung từ xa, không cần nhân viên thao tác tại chỗ |
Nhìn theo bảng, phần lớn vị trí trong điểm bán không đòi hỏi cấu hình đồ họa mạnh. Cái quyết định là số ngõ hình, độ ổn định khi chạy liên tục và khả năng nhận nội dung từ xa. Đó là lý do cấu hình phổ thông như DS-066GB-U0A1E vẫn phủ được phần lớn nhu cầu của chuỗi cửa hàng.
3. Khi nào Full HD là đủ
Câu hỏi đầu tiên không phải là đầu phát mạnh tới đâu, mà là màn hình treo lên có độ phân giải bao nhiêu và người xem đứng cách bao xa.
Trường hợp Full HD đủ dùng. Màn hình phổ thông cỡ 43 tới 55 inch, người xem đứng cách hai mét trở lên, nội dung là chữ, ảnh tĩnh và video ngắn. Ở khoảng cách đó, mắt không phân biệt được sự khác nhau giữa Full HD và độ phân giải cao hơn.
Trường hợp nên lên cấu hình cao hơn. Màn dọc cỡ lớn đặt sát lối đi, tường ghép nhiều màn phát chung một khung hình, hoặc nội dung có chữ nhỏ mà khách đứng gần đọc. Khi đó nên xem các đầu phát xử lý nội dung 4K, ví dụ nhóm model được so sánh trong bài đầu phát biển báo số cho sân bay và bản Android trình bày ở bài DS-100GF-S8A1E.
Một cách kiểm tra rẻ tiền: in thử một khung hình ở đúng cỡ chữ dự định dùng, dán lên vị trí màn hình rồi đứng ở chỗ khách hay đứng. Nếu đọc được, Full HD đủ.
4. Triển khai cho chuỗi nhiều điểm bán
Với một cửa hàng, cắm thẻ nhớ và phát tại chỗ vẫn chạy được. Với hai mươi cửa hàng thì cách đó tốn người, nên phải chốt bốn việc ngay từ điểm bán đầu tiên.
- Ai được đổi nội dung. Nội dung giá và khuyến mại nên do một đầu mối duyệt, tránh việc mỗi cửa hàng tự sửa rồi lệch nhau.
- Đường mạng tại từng điểm. Đầu phát nên có đường mạng riêng, tách khỏi mạng khách và mạng máy tính tiền. Cổng Gigabit trên máy đủ cho việc tải nội dung ngoài giờ cao điểm.
- Lịch tải nội dung. Đặt vào khung giờ đóng cửa để không tranh băng thông với hệ thống thanh toán.
- Cách xử lý khi mất kết nối. Máy vẫn phát nội dung đã lưu khi mất mạng, nên cần cảnh báo chủ động thay vì chờ nhân viên báo lên.
Về phần mềm, dòng DS đi kèm hệ điều hành nhúng, bộ giao diện lập trình và phần mềm quản lý thiết bị của hãng; cách theo dõi và cập nhật từ xa cho một cụm thiết bị được mô tả ở bài phần mềm nhúng DeviceOn-iEdge.
5. Chọn DS-066GB-U0A1E cho cửa hàng và kiosk
Bốn thông tin cần chuẩn bị trước khi hỏi hàng: số màn hình tại mỗi điểm, độ phân giải của màn, vị trí đặt đầu phát và khoảng cách cáp từ đó tới màn, cùng nhiệt độ tại vị trí đặt vào giờ nóng nhất. Bốn con số này khoanh vùng model nhanh hơn mọi bảng so sánh cấu hình.
Trên site này, màn hình đi kèm nằm ở danh mục màn hình công nghiệp, các máy tính không quạt cùng nhóm nằm ở danh mục máy tính không quạt, còn những bài cùng chủ đề gom tại chuyên mục thiết bị công nghiệp. Nếu điểm bán cần thêm bảng giá điện tử trên kệ thay vì màn hình lớn, xem bài phần mềm quản lý thiết bị ePaper.
Nhóm máy tính nhúng dùng làm bộ điều khiển nội dung được liệt kê tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo số ngõ hình, dải nhiệt và kiểu gắn, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về DS-066GB-U0A1E
DS-066GB-U0A1E chạy được mấy màn hình?
Máy có hai ngõ HDMI, xuất được hai màn hình ở độ phân giải 1920 x 1080 tại tần số 60 Hz. Hai màn có thể phát hai nội dung khác nhau, ví dụ một màn thực đơn và một màn khuyến mại.
DS-066GB-U0A1E dùng bộ xử lý gì?
Máy dùng bộ xử lý Intel Celeron J1900 bốn nhân tốc độ 2,0 GHz dạng SoC, đồ họa Intel HD tích hợp. Bộ nhớ theo chuẩn DDR3L 1333 MHz, hai khe SO-DIMM 204 chân, tổng dung lượng tối đa 8 GB.
Máy này chịu được nhiệt độ bao nhiêu?
Dải nhiệt hoạt động công bố là 0 đến 40 độ C khi dùng ổ cứng cơ và 0 đến 50 độ C khi dùng ổ thể rắn. Với vị trí lắp trong hộp kín hoặc sau màn hình treo trần, nên chọn bản ổ thể rắn và đo nhiệt độ thực tế tại chỗ.
DS-066GB-U0A1E lắp được theo những cách nào?
Máy hỗ trợ gắn tường, gắn ngàm VESA sau lưng màn hình, đặt bàn và kẹp thanh ray DIN. Thân máy dày 19 mm và nặng 0,87 kg nên nằm vừa khe kỹ thuật hẹp mà không cần hộp riêng.
Khi nào nên chọn đầu phát 4K thay vì bản Full HD?
Khi màn hình có độ phân giải cao hơn Full HD, khi nội dung là video quay dọc cỡ lớn, hoặc khi người xem đứng gần dưới hai mét và nhìn rõ từng điểm ảnh. Với thực đơn chữ, ảnh tĩnh và video ngắn trên màn phổ thông, bản Full HD đủ dùng.
