Phần mềm quản lý thiết bị ePaper của Advantech mang tên DeviceOn/ePaper. Phần mềm giải một bài toán cụ thể: khi kho hoặc nhà máy dán hàng trăm nhãn hiển thị điện tử lên kệ và lên máy, việc cập nhật nội dung, theo dõi pin và phát hiện nhãn mất kết nối không thể làm thủ công. Đây là phần điều phối toàn bộ đội nhãn đó từ một giao diện.
Hệ thống ePaper gồm những phần nào
Nhãn ePaper không hoạt động một mình. Một hệ thống hoàn chỉnh có bốn phần, thiếu phần nào cũng không chạy được.
| Thành phần | Vai trò | Điểm cần lưu ý |
|---|---|---|

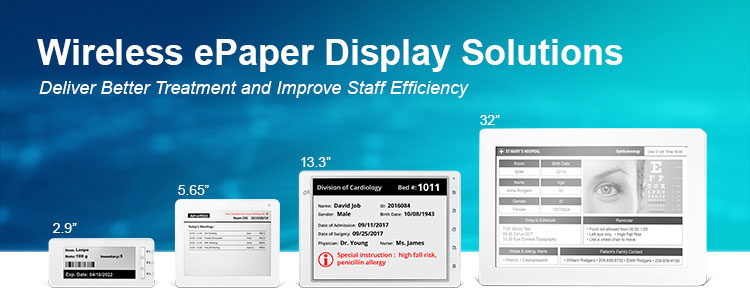

| Nhãn hiển thị ePaper | Hiển thị nội dung, chạy pin, chỉ tốn điện tại thời điểm đổi hình | Chọn kích thước theo khoảng cách đọc; nhãn lớn đặt đầu kệ, nhãn nhỏ đặt tại ô hàng |
| Bộ phát sóng phủ khu vực | Truyền nội dung và lệnh từ máy chủ tới nhãn | Khảo sát vùng phủ trước khi lắp; kệ kim loại và hàng xếp cao làm suy hao mạnh |
| Máy chủ EPD | Chạy phần mềm quản lý, lưu nội dung và lịch cập nhật | Đặt trong tủ mạng của kho, cần chạy liên tục nên ưu tiên máy không quạt |
| Phần mềm DeviceOn/ePaper | Giao diện điều phối toàn bộ đội nhãn, có bộ hàm lập trình cho hệ thống khác gọi vào | Nối với phần mềm kho hoặc phần mềm sản xuất sẵn có để lấy nội dung tự động |
Các mã nhãn cụ thể đang phân phối có ở bài giải pháp hiển thị ePaper không dây EPD-660 và bài EPD-332. Bài này tập trung vào phần mềm.
Phần mềm quản lý thiết bị ePaper làm những việc gì
| Nhóm chức năng | Nội dung | Giải quyết vấn đề gì trong vận hành |
|---|---|---|
| Quản lý đội thiết bị | Theo dõi cường độ sóng, mức pin, điện áp và lịch sử sự kiện của từng nhãn | Biết trước nhãn nào sắp hết pin hoặc nằm ở vùng sóng yếu, không phải đi kiểm tra từng kệ |
| Lập lịch làm mới nội dung | Đặt lịch một lần, theo giờ, theo ngày, theo tuần, theo tháng hoặc theo năm; lịch gán theo loại nhãn, theo hạng mục hoặc theo từng mẫu | Nhãn giá và nhãn thông tin lô đổi theo nhịp riêng, không phải cập nhật thủ công |
| Xem trước và truyền nội dung | Xem trước hình sẽ hiển thị, làm mới trạng thái, đẩy hình xuống nhãn từ giao diện web | Sửa sai trước khi nội dung xuất hiện trên hàng trăm nhãn |
| Cảnh báo theo ngưỡng | Sinh cảnh báo khi chỉ số vượt ngưỡng đã đặt và gửi thông báo tới danh sách người nhận | Nhãn mất kết nối được phát hiện ngay thay vì phát hiện khi có người nhìn thấy |
| Cập nhật phần sụn qua mạng | Nâng cấp phần sụn của nhãn từ xa theo nhóm | Không phải gỡ nhãn khỏi kệ để cắm cáp cập nhật |
| Bộ hàm lập trình | Dịch vụ web cho phép hệ thống khác gửi nội dung vào và đọc trạng thái ra | Nội dung nhãn lấy thẳng từ phần mềm kho, không phải nhập lại |
Nhóm chức năng cuối cùng là điểm quyết định hiệu quả. Nếu nội dung nhãn vẫn phải nhập tay thì hệ thống chỉ thay việc in giấy bằng việc gõ máy. Khi nối được với phần mềm kho, nhãn tự đổi theo dữ liệu thật và sai lệch giữa bảng hiển thị với sổ sách gần như biến mất.
Máy chủ EPD và thiết bị Advantech đi kèm
Máy chủ EPD là máy tính công nghiệp cài sẵn phần mềm quản lý, đặt trong tủ mạng và chạy liên tục. Cấu hình chọn theo số nhãn và số lần làm mới mỗi ngày chứ không theo diện tích kho. Một máy chủ dạng không quạt gắn tường đủ cho phần lớn kho vật tư quy mô vừa; mô tả một cấu hình cụ thể có ở bài máy chủ EPD ARK-2250L.
Các dòng máy nhúng dùng làm máy chủ EPD nằm trong danh mục Embedded IoT Solutions. Ba tiêu chí cần kiểm khi chọn: khả năng chạy hai bốn trên bảy, số cổng mạng đủ để tách mạng nhãn khỏi mạng văn phòng, và dải nhiệt độ phù hợp nếu tủ mạng đặt trong khu vực không có điều hoà.
Phần quản lý bản thân máy chủ và các máy công nghiệp khác trong hệ thống thuộc thành phần khác của cùng bộ phần mềm, trình bày ở bài DeviceOn-iEdge.

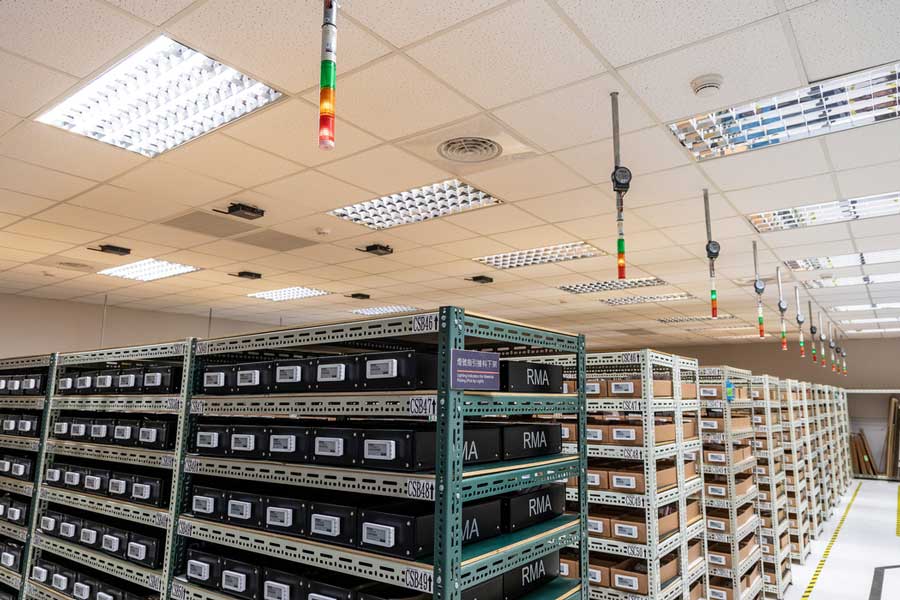

Ví dụ triển khai nhãn vị trí trong kho vật tư
Một kho vật tư sản xuất có khoảng bốn trăm ô hàng, trước đây dán nhãn giấy ghi mã vật tư và tồn tối thiểu. Vấn đề lặp lại là nhãn giấy không theo kịp khi vị trí lưu thay đổi, dẫn tới nhặt nhầm ô và kiểm kê lệch.
Cấu hình triển khai gồm ba bước. Bước một, mỗi ô hàng gắn một nhãn ePaper hiển thị mã vật tư, tên rút gọn và mức tồn tối thiểu. Bước hai, bộ phát sóng lắp trên trần theo lưới, khảo sát trước để không có ô nào nằm ngoài vùng phủ. Bước ba, máy chủ EPD lấy dữ liệu từ phần mềm kho qua bộ hàm lập trình, đặt lịch làm mới hai lần mỗi ngày vào đầu ca.
Sau khi chạy, hai việc thay đổi rõ. Đổi vị trí lưu chỉ còn là thao tác trong phần mềm kho, nhãn tự cập nhật ở lần làm mới kế tiếp. Nhãn hết pin hoặc mất sóng hiện trong danh sách cảnh báo nên tổ kho thay pin theo kế hoạch thay vì phát hiện khi đã hỏng. Các bài cùng chủ đề kho vận nằm trong chuyên mục logistics và kho hàng.
Chọn thiết bị cho hệ thống ePaper
Bốn thông tin cần chuẩn bị trước khi lập cấu hình: số nhãn và kích thước từng loại, số lần làm mới nội dung mỗi ngày, mặt bằng kho kèm chiều cao kệ và vật liệu kệ, và tên phần mềm kho đang dùng cùng khả năng kết nối của phần mềm đó. Thông tin thứ hai quyết định tuổi thọ pin, thông tin thứ tư quyết định hệ thống có tự động thật hay không.
Danh mục máy nhúng của hãng có tại trang máy tính nhúng Advantech trên IPC247. Để lọc model máy chủ theo môi trường lắp và số cổng, dùng công cụ chọn máy theo yêu cầu rồi gửi kèm số nhãn dự kiến.
Câu hỏi thường gặp về phần mềm quản lý thiết bị ePaper
Phần mềm quản lý thiết bị ePaper của Advantech tên là gì?
Thành phần quản lý mang tên DeviceOn/ePaper, thuộc bộ phần mềm DeviceOn của hãng. Phần mềm chạy trên máy chủ EPD, giao diện làm việc mở bằng trình duyệt và có kèm bộ hàm lập trình theo kiểu dịch vụ web để hệ thống khác gọi vào.
Một hệ thống ePaper cần những phần cứng nào?
Ba phần: nhãn hiển thị ePaper chạy pin, bộ phát sóng phủ khu vực đặt nhãn, và máy chủ EPD chạy phần mềm quản lý. Thiếu bộ phát thì nhãn không nhận được nội dung mới, thiếu máy chủ thì không có nơi lưu nội dung và lịch cập nhật.
Nhãn ePaper dùng pin được bao lâu?
Tuổi thọ pin phụ thuộc số lần làm mới nội dung chứ không phụ thuộc thời gian hiển thị, vì màn hình ePaper chỉ tốn điện lúc đổi hình. Nhãn đổi nội dung vài lần mỗi ngày dùng pin lâu hơn nhiều so với nhãn đổi liên tục. Con số cụ thể cần tra theo tài liệu của từng mã nhãn.
Phần mềm theo dõi được những chỉ số nào của nhãn?
Theo mô tả của hãng, phần mềm theo dõi cường độ sóng, mức pin và điện áp của từng nhãn, kèm lịch sử sự kiện. Ba chỉ số này cho phép phát hiện nhãn sắp hết pin hoặc nằm ở vùng sóng yếu trước khi nhãn ngừng cập nhật.
DeviceOn/ePaper khác DeviceOn-iEdge ở chỗ nào?
DeviceOn-iEdge quản lý máy tính công nghiệp tại hiện trường: tình trạng phần cứng, cập nhật phần mềm, khoá màn hình. DeviceOn/ePaper quản lý đội nhãn hiển thị: nội dung, lịch làm mới, pin và sóng. Hai thành phần cùng thuộc bộ DeviceOn nhưng đối tượng quản lý khác nhau.
