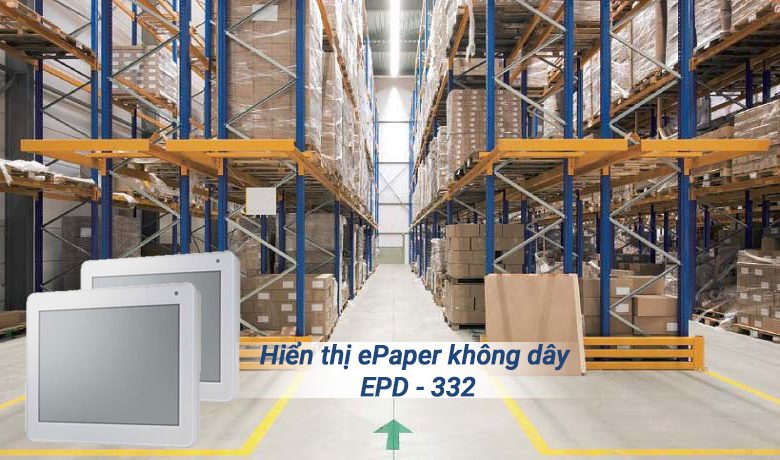

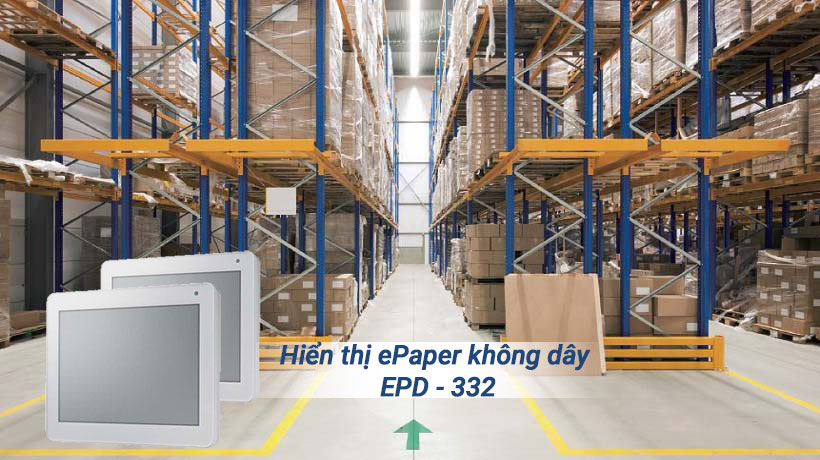

EPD-332 là nhãn hiển thị ePaper 5,65 inch của Advantech, chạy bằng bốn viên pin và nhận nội dung qua mạng không dây 2,4 GHz. Thiết bị nằm ở khoảng giữa của họ ePaper: lớn hơn nhãn kệ hàng thông thường nhưng vẫn đủ nhỏ để gắn lên khay, kệ và cửa tủ. Bài viết tổng hợp thông số công bố của EPD-332, các vị trí gắn thường gặp, phần hạ tầng mạng đi kèm và cách tính tuổi pin theo nhịp cập nhật.
1. EPD-332 là thiết bị gì
EPD-332 gồm một tấm ePaper, một vi điều khiển 32 bit nhân ARM Cortex-M3 chạy hệ điều hành thời gian thực, một khối thu phát vô tuyến 2,4 GHz và ngăn pin, tất cả trong một vỏ mỏng gắn được lên thanh ray kệ hoặc mặt thùng. Khi máy chủ đẩy nội dung mới, nhãn thức dậy, vẽ lại màn hình rồi trở về trạng thái tiêu thụ rất thấp; hình đã vẽ giữ nguyên kể cả khi hết pin.
Thiết bị tự gia nhập nhóm mạng do bộ định tuyến IoT của hãng tạo ra, nên khi triển khai vài trăm nhãn thì phần cấu hình nằm ở máy chủ chứ không nằm ở từng nhãn.
2. Thông số kỹ thuật EPD-332
| Hạng mục | Thông số công bố |
|---|---|
| Kích thước màn hình | 5,65 inch, công nghệ ePaper |
| Vùng hiển thị | 125,4 x 99,5 mm |
| Độ phân giải | 600 x 448 pixel |
| Vi điều khiển | Loại 32 bit của Texas Instruments, nhân ARM Cortex-M3 |
| Hệ điều hành | Thời gian thực |
| Bộ nhớ tạm | 28 KB |
| Bộ nhớ trong | Flash 128 KB |
| Bộ nhớ ngoài | Flash 512 KB |
| Mạng không dây | IEEE 802.15.4, băng tần 2,4 GHz |
| Tốc độ dữ liệu | 250 Kbps |
| Nguồn | Pin CR2450 bốn viên, tổng 2.480 mAh |
| Giao diện tại chỗ | Một phím chức năng và một đèn báo |
| Nâng cấp phần mềm | Qua mạng, không phải tháo nhãn |
| Nhiệt độ hoạt động | 0 – 40 độ C |
Dải nhiệt 0 tới 40 độ C là ràng buộc cần đọc kỹ. Kho thường, xưởng lắp ráp, nhà thuốc và khu bán hàng nằm trong dải này; kho lạnh, khu vực sát lò và mặt tiền phơi nắng thì không.
3. EPD-332 dùng cho việc gì
Nhãn vị trí trên kệ kho. Mỗi ô kệ mang một nhãn ghi mã hàng, số lượng đặt lại và vị trí lưu. Khi bố trí kho thay đổi, nội dung đổi từ máy chủ chứ không phải in và dán lại tem, xem thêm bài quản lý kho hàng ứng dụng máy tính.
Nhãn khay và giá đỡ trên chuyền. Nội dung là mã lệnh sản xuất, công đoạn kế tiếp và số lượng còn lại. Cỡ 5,65 inch đủ để người đứng cách hai tới ba mét đọc được mã lớn.
Nhãn ngăn thuốc và ngăn vật tư. Trong nhà thuốc và kho vật tư y tế, nội dung gồm tên hoạt chất, hàm lượng và hạn dùng gần nhất. Việc đổi nội dung tập trung từ máy chủ giúp tránh sai lệch giữa nhãn dán tay và dữ liệu trong phần mềm.
Nhãn thiết bị và lịch bảo trì. Nội dung là ngày kiểm gần nhất, người phụ trách và ngày kiểm kế tiếp. Nhóm này cập nhật thưa nên tuổi pin kéo dài, và là ứng dụng phù hợp nhất với đặc tính của màn hình ePaper.
4. Cỡ nhãn nào hiển thị được nội dung gì
| Model | Cỡ màn | Vùng hiển thị | Độ phân giải | Nội dung vừa đủ | Khoảng cách đọc |
|---|---|---|---|---|---|
| EPD-210 | 2,9 inch | 66,9 x 20,06 mm | 296 x 128 | Một dòng mã lớn và hai dòng chữ nhỏ | Trong tầm tay |
| EPD-332 | 5,65 inch | 125,4 x 99,5 mm | 600 x 448 | Một mã lớn, bốn tới sáu dòng chữ và một mã vạch | Hai tới ba mét |
| EPD-660 | 13,3 inch | Theo tài liệu hãng | 1600 x 1200 | Bảng nhiều dòng, sơ đồ đơn giản | Vài mét |
| EPD-780 | 31,2 inch | 697,2 x 402,8 mm | 2560 x 1440 | Bảng chỉ dẫn cho nhiều người xem cùng lúc | Trên mười mét |
Cách chọn cỡ nên đi từ khoảng cách đọc chứ không từ lượng thông tin muốn hiện. Nhãn gắn trên ô kệ mà người soạn hàng đứng sát thì cỡ nhỏ đã đủ, xem bài nhãn ePaper EPD-210. Bảng treo cho cả khu vực đọc thì phải lên cỡ lớn và chuyển sang loại dùng nguồn ngoài, xem bài bảng ePaper EPD-780.
5. Hạ tầng mạng và tuổi pin
Điểm phát sóng phủ tới đâu. Mạng 2,4 GHz theo chuẩn IEEE 802.15.4 chịu ảnh hưởng của kệ kim loại và hàng xếp cao. Số điểm phát và vị trí đặt nên tính theo mặt bằng kho lúc đầy hàng, không tính lúc kho trống. Bộ định tuyến tạo nhóm mạng cho các nhãn được viết ở bài bộ định tuyến Wi-Fi công nghiệp WISE-3240.
Nhịp cập nhật quyết định tuổi pin. Điện tiêu thụ tập trung vào lúc thức dậy, nhận dữ liệu và vẽ lại màn hình. Vì vậy một nhãn đổi nội dung một lần mỗi tuần sống lâu hơn nhiều lần so với nhãn đổi mỗi giờ. Nên chốt nhịp cập nhật ở giai đoạn thiết kế và ghi vào yêu cầu phần mềm.
Kế hoạch thay pin. Với vài trăm nhãn, việc thay pin nên gom thành đợt theo khu vực thay vì thay lẻ khi từng nhãn báo yếu. Máy chủ cần cho biết mức pin còn lại của từng điểm để lập lịch, phần này thuộc phần mềm quản lý thiết bị ePaper.
Đặt bố cục nhãn trước khi triển khai. Đổi bố cục sau khi đã ghi hàng trăm nhãn kéo theo một đợt cập nhật toàn bộ, tốn pin và tốn thời gian. Bố cục nên duyệt trên nhãn thật tại đúng vị trí gắn, không duyệt trên bản in giấy.
6. Mua EPD-332 ở đâu
EPD-332 đi theo hệ thống gồm nhãn, bộ định tuyến tạo nhóm mạng và máy chủ nội dung, nên số lượng đặt tính theo số vị trí cần gắn cộng dự phòng. Nhóm thiết bị này xếp trong chuyên mục thiết bị công nghiệp trên site. Khi gửi yêu cầu, nên nêu số vị trí gắn, nhịp đổi nội dung trong ngày, mặt bằng khu vực và nhiệt độ nơi gắn nhãn.
Máy chủ và máy tính công nghiệp chạy phần mềm quản lý có tại danh mục máy tính công nghiệp Advantech trên IPC247. Khi cần chọn máy tính hoặc thiết bị mạng đi kèm cho hệ thống nhãn, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về EPD-332
EPD-332 dùng nguồn gì và chạy được bao lâu?
Thiết bị dùng bốn viên pin CR2450 với tổng dung lượng công bố 2.480 mAh. Tuổi pin phụ thuộc số lần đổi nội dung: ứng dụng ít cập nhật có thể chạy nhiều năm, còn ứng dụng đổi nội dung nhiều lần mỗi ngày sẽ rút ngắn đáng kể khoảng thời gian này.
EPD-332 nhận nội dung qua mạng nào?
Qua mạng không dây 2,4 GHz theo chuẩn IEEE 802.15.4, tốc độ dữ liệu công bố 250 Kbps. Thiết bị tự gia nhập nhóm mạng do bộ định tuyến IoT WISE-3240 tạo ra, nên không phải cấu hình từng nhãn bằng tay khi triển khai số lượng lớn.
EPD-332 khác EPD-210 ở điểm nào?
Khác ở cỡ màn, cách cấp nguồn và cách cập nhật. EPD-210 là nhãn 2,9 inch không pin, chỉ đổi nội dung khi có đầu đọc kề bên. EPD-332 có màn 5,65 inch, chạy pin và nhận nội dung từ máy chủ qua mạng không dây, nên đổi hàng loạt từ xa được.
Nhãn EPD-332 hiển thị được bao nhiêu thông tin?
Vùng hiển thị công bố là 125,4 x 99,5 mm với độ phân giải 600 x 448 pixel. Diện tích này đủ cho một mã lớn đọc từ xa vài mét, kèm bốn tới sáu dòng chữ nhỏ và một mã vạch, tùy bố cục do phần mềm quy định.
EPD-332 cập nhật phần mềm bên trong thế nào?
Thiết bị hỗ trợ nâng cấp qua mạng, nên phần mềm bên trong nhãn được đẩy xuống từ máy chủ mà không phải tháo từng nhãn. Với hệ thống vài trăm điểm, đây là điểm nên xác nhận sớm vì nó quyết định công sức bảo trì về sau.
