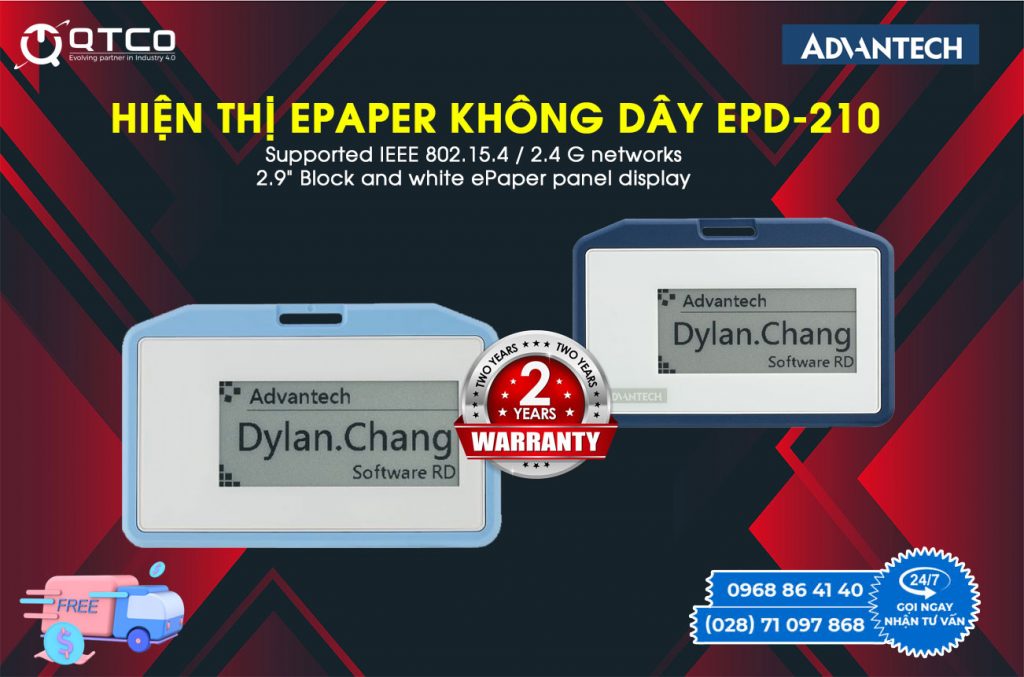

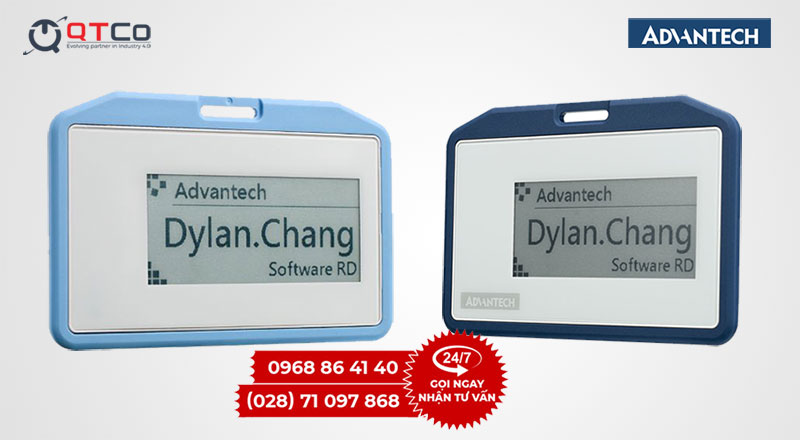

EPD-210 là nhãn hiển thị ePaper cỡ 2,9 inch của Advantech, thuộc nhóm thiết bị hiển thị không dây dùng trong kho, xưởng và khu trưng bày. Điểm khác biệt của model này so với phần còn lại trong dòng là không dùng pin: nhãn lấy nguồn từ đầu đọc khi ghi và giữ nguyên hình ảnh sau đó. Bài viết tổng hợp thông số đã công bố, các cách dùng thực tế và bảng so sánh với những mẫu ePaper cùng họ.
1. EPD-210 là thiết bị gì
Đây là một nhãn điện tử thay cho tem in giấy. Nội dung hiển thị được ghi vào nhãn qua trường điện từ gần, sau đó nhãn giữ hình ảnh mà không cần điện. Màn hình ePaper đọc được dưới ánh nắng và có góc nhìn rộng, khác với màn hình phát sáng vốn loá khi rọi đèn kho.
Vì không có pin, nhãn không có tuổi thọ pin để theo dõi và không phải thay pin theo lô. Đổi lại, mỗi lần đổi nội dung phải có người mang đầu đọc tới gần nhãn. Đây chính là ranh giới quyết định EPD-210 hợp việc gì: hợp với nội dung ít đổi hoặc đổi ngay tại chỗ thao tác, không hợp với việc đổi giá hàng loạt từ máy chủ.
2. Thông số kỹ thuật EPD-210
| Hạng mục | Thông số công bố |
|---|---|
| Kích thước màn hình | 2,9 inch |
| Vùng hiển thị | 66,9 x 20,06 mm |
| Màu hiển thị | Đen và trắng |
| Độ phân giải | 296 x 128 pixel |
| Mật độ điểm ảnh | 112 DPI |
| Kích thước nhãn | 101 x 58 x 4,0 mm |
| Trọng lượng | 36 g |
| Giao thức | ISO/IEC 15693 và ISO/IEC 14443a (mã EPD-210-003 chỉ hỗ trợ ISO/IEC 15693) |
| Tần số | 13,56 MHz |
| Nguồn cấp | Lấy từ đầu đọc, không dùng pin |
| Nhiệt độ hoạt động | 0 – 40 độ C |
Đầu đọc đi kèm là LEO-D30-RD1 với các thông số công bố: giao thức ISO 15693, ISO 14443 A và B, FeliCa, Mifare; tần số 13,56 MHz sai số 7 kHz; công suất phát 200 mW; trở kháng ra 50 Ohm; nguồn vào 5 VDC; nối máy chủ qua cổng micro USB; kích thước 121,5 x 74,2 x 14,5 mm; trọng lượng 37 g; nhiệt độ hoạt động 0 – 70 độ C.
3. EPD-210 dùng cho việc gì
- Thẻ lộ trình trên chuyền lắp ráp. Mỗi khay hoặc mỗi giá đỡ mang một nhãn ghi mã lệnh sản xuất, công đoạn kế tiếp và số lượng. Người thao tác chạm đầu đọc để ghi lại nội dung khi khay chuyển công đoạn. Tấm nhãn thay cho tờ lệnh giấy vốn hay rách và bẩn dầu.
- Nhãn thùng hàng và pallet trong kho. Nội dung gồm mã hàng, số lô, hạn dùng và vị trí lưu. Khi hàng đổi vị trí, nhân viên ghi lại nhãn tại chỗ thay vì in tem mới. Cách này bỏ được máy in nhãn di động và cuộn giấy đi kèm.
- Nhãn khu vực và nhãn thiết bị. Ghi thông tin bảo trì gần nhất, người phụ trách, ngày kiểm kế tiếp. Nội dung đổi vài lần một năm nên cách cập nhật bằng đầu đọc cầm tay hoàn toàn đủ.
- Thẻ khách và thẻ hội nghị. In tên và phòng ban lên nhãn ngay tại quầy đón, thu lại và ghi đè cho lượt khách sau. Không tốn vật tư in và không phải bỏ thẻ đã dùng.
4. So sánh EPD-210 với các mẫu ePaper cùng họ
| Model | Cỡ màn | Độ phân giải | Nguồn | Cách nhận nội dung |
|---|---|---|---|---|
| EPD-210 | 2,9 inch | 296 x 128 | Không pin, lấy từ đầu đọc | NFC 13,56 MHz, ghi bằng đầu đọc cầm tay |
| EPD-332 | 5,65 inch | 600 x 448 | Pin CR2450 x4, 2.480 mAh | Mạng không dây 2,4 GHz theo IEEE 802.15.4 |
| EPD-660 | 13,3 inch | 1600 x 1200 | Pin Li 14.100 mAh | Wi-Fi theo IEEE 802.11b/g/n |
| EPD-780 | 31,2 inch | 2560 x 1440 | Nguồn ngoài 12 V/5 A | Wi-Fi, 4G hoặc LTE |
Bảng này cho thấy cách chọn khá rõ. Nhãn nhỏ đi kèm số lượng lớn và nội dung đổi tại chỗ thì lấy EPD-210. Bảng cỡ trung gắn ở đầu kệ hoặc đầu chuyền, cần đổi từ xa, thì lấy mẫu có pin và mạng không dây. Bảng lớn treo ở khu vực chung, có sẵn ổ điện, thì lấy mẫu dùng nguồn ngoài. Chi tiết bản mô-đun cho người tự lắp vào vỏ riêng nằm ở bài mô-đun hiển thị ePaper EPM-660.
5. Bốn điều phải tính trước khi triển khai
- Ai cầm đầu đọc và đứng ở đâu. Vì nhãn chỉ đổi nội dung khi có đầu đọc kề bên, quy trình phải chỉ rõ thao tác ghi nhãn nằm ở bước nào. Ghi nhãn ở bước nhập kho khác hẳn ghi nhãn ở bước soạn hàng, kéo theo số đầu đọc cần mua khác nhau.
- Nội dung in trên nhãn. Vùng hiển thị 66,9 x 20,06 mm với 296 x 128 pixel đủ cho một dòng mã lớn cùng hai dòng chữ nhỏ, hoặc một mã vạch ngắn cùng một dòng chữ. Bố cục phải chốt trước, vì đổi bố cục sau khi đã ghi hàng nghìn nhãn là việc tốn công.
- Nhiệt độ nơi treo nhãn. Dải công bố là 0 đến 40 độ C. Kho lạnh, khu vực sát lò và mặt tiền phơi nắng nằm ngoài dải này. Với kho lạnh, phần giám sát nhiệt và hiển thị nên đi theo hướng khác, xem bài màn hình công nghiệp giám sát kho lạnh.
- Nơi giữ dữ liệu gốc. Nhãn chỉ là bản in điện tử của một bản ghi trong hệ quản lý kho. Phần đối chiếu và ghi nhật ký ai đổi nhãn lúc nào nằm ở phần mềm, xem bài phần mềm quản lý thiết bị ePaper.
6. Mua EPD-210 ở đâu
EPD-210 đi theo bộ gồm nhãn và đầu đọc, số lượng nhãn tính theo số vị trí cần gắn cộng dự phòng cho hao hụt. Các thiết bị hiển thị và nhãn điện tử của hãng xếp trong chuyên mục thiết bị công nghiệp. Phần hạ tầng không dây trong kho, nơi các mẫu ePaper có pin nhận nội dung từ máy chủ, được viết trong bài thiết bị không dây Advantech cho kho; phần máy tính đặt tại từng trạm trong kho nằm ở bài máy tính Advantech cho kho hàng. Giới thiệu tổng quát các dòng thiết bị của hãng đặt tại chuyên mục Advantech trên IPC247. Khi cần chọn thêm máy tính hoặc thiết bị mạng đi kèm, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về EPD-210
EPD-210 có cần pin không?
Không. Theo thông số công bố, EPD-210 không dùng pin và lấy nguồn từ đầu đọc khi ghi nội dung. Sau khi ghi xong, màn hình ePaper giữ nguyên hình ảnh mà không tiêu thụ điện, nên nhãn nằm trên kệ hàng tháng vẫn hiển thị đúng nội dung lần ghi cuối.
Cập nhật nội dung cho EPD-210 bằng cách nào?
Bằng thiết bị NFC cầm tay hoặc đầu đọc để bàn ở tần số 13,56 MHz. Nhãn hỗ trợ giao thức ISO/IEC 15693 và ISO/IEC 14443a, riêng mã EPD-210-003 chỉ hỗ trợ ISO/IEC 15693. Đầu đọc LEO-D30-RD1 đi kèm nhận giao thức ISO 15693, ISO 14443 A và B, FeliCa, Mifare, công suất phát 200 mW, nối máy chủ qua cổng micro USB và dùng nguồn 5 VDC.
Kích thước và độ phân giải của EPD-210 là bao nhiêu?
Màn hình 2,9 inch hai màu đen trắng, vùng hiển thị 66,9 x 20,06 mm, độ phân giải 296 x 128 pixel, mật độ 112 điểm mỗi inch. Cả nhãn có kích thước 101 x 58 x 4,0 mm và nặng 36 g, đủ mỏng để kẹp vào thanh ray kệ hoặc dán lên mặt thùng.
EPD-210 chạy được ở nhiệt độ nào?
Thông số công bố ghi dải nhiệt hoạt động 0 đến 40 độ C. Đây là mức phù hợp cho kho thường, xưởng lắp ráp và khu văn phòng. Kho lạnh và khu vực ngoài trời nắng gắt nằm ngoài dải này, nên phải chọn mẫu ePaper có bản dải nhiệt rộng thay vì dùng EPD-210.
EPD-210 khác gì các mẫu ePaper dùng pin trong cùng dòng?
Khác ở cách cấp nguồn và cách cập nhật. EPD-210 không pin, chỉ đổi nội dung khi có người đưa đầu đọc tới gần. Các mẫu như EPD-332 hay EPD-660 có pin và tự nhận nội dung qua mạng không dây, nên đổi hàng loạt từ máy chủ được nhưng phải theo dõi tuổi pin.
