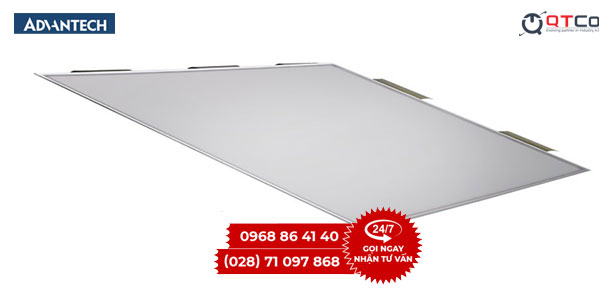

EPM-660 là mô-đun hiển thị ePaper cỡ 13,3 inch của Advantech, độ phân giải 1600 x 1200, nhận dữ liệu qua cổng Micro USB. Điểm cần phân biệt ngay: đây là mô-đun để bên tích hợp lắp vào vỏ hoặc thiết bị của mình, không phải một nhãn ePaper trọn bộ đã có pin và vỏ. Bài viết nêu cấu trúc mô-đun, thông số theo tài liệu hãng, ba cách dùng thường gặp trong kho và điểm bán, cùng các ràng buộc phải tính khi lắp.
1. EPM-660 gồm những phần nào
Một mô-đun ePaper có hai phần tách rời. Phần thứ nhất là tấm hiển thị, nơi các hạt màu đổi vị trí để tạo hình. Phần thứ hai là bo mạch điều khiển thời gian, kích thước chỉ 120 x 36 mm, làm nhiệm vụ nhận dữ liệu, dựng khung hình rồi đẩy sang tấm hiển thị qua đầu nối 39 chân.
Cách ghép này giải thích vì sao mô-đun không tự chạy được. Nó cần một nguồn dữ liệu ở đầu vào, thường là máy tính hoặc bo mạch nhúng cắm qua cổng Micro USB, và cần một vỏ do bên tích hợp tự làm. Đổi lại, bên tích hợp toàn quyền quyết định hình dáng vỏ, cách gắn và cách cấp nguồn, điều mà thiết bị trọn bộ không cho phép.
Đầu nối 39 chân trên bo mạch nhận cả tấm 13,3 inch lẫn tấm 9,7 inch, nên cùng một thiết kế vỏ có thể đổi cỡ màn hình về sau mà không phải làm lại phần điện.
2. Thông số kỹ thuật EPM-660
| Hạng mục | Thông số |
|---|---|
| Kích thước tấm hiển thị | 285,8 x 213,65 mm, tương đương cỡ 13,3 inch |
| Độ phân giải | 1600 x 1200 điểm ảnh |
| Màu hiển thị | Bản đen trắng và bản ba màu đỏ, đen, trắng |
| Bo mạch điều khiển | 120 x 36 mm, có bộ nhớ nhanh chuẩn SPI dung lượng 32 Mbit |
| Giao tiếp dữ liệu | Cổng Micro USB nối tới bộ điều khiển thời gian |
| Đầu nối màn hình | 39 chân, dùng cho tấm 13,3 inch và tấm 9,7 inch |
| Đầu cắm pin | 8 chân theo chuẩn SPI |
| Nguồn nuôi | 5 VDC qua Micro USB, tới 0,9 A và 4,5 W khi cắm cổng chủ USB 3.0; đường thứ hai tới 2 A và 10 W |
| Nhiệt độ hoạt động | 0 đến 40 độ C với bản ba màu; 0 đến 50 độ C với bản đen trắng |
| Nhiệt độ lưu kho | Âm 25 đến 60 độ C với bản ba màu; âm 25 đến 70 độ C với bản đen trắng |
| Nhiệt độ khi lắp ráp | 10 đến 40 độ C |
| Độ ẩm hoạt động | 5% đến 85% độ ẩm tương đối |
Hãng còn công bố một bản dải nhiệt rộng chạy từ âm 15 tới 65 độ C ở chế độ đen trắng một bit. Bản này dành cho vị trí ngoài trời có mái che hoặc trong kho lạnh, nơi nhiệt độ vượt ngoài khoảng của bản tiêu chuẩn.
3. Vì sao chọn ePaper thay cho màn hình thường
Ba đặc điểm của công nghệ này quyết định phạm vi dùng.
Ảnh giữ nguyên khi mất nguồn. Tấm hiển thị chỉ tiêu thụ điện trong lúc đổi ảnh; sau khi hình đã hiện, nội dung vẫn nằm đó dù rút nguồn. Với một bảng thông tin đổi vài lần mỗi ngày, tổng điện năng tiêu thụ rất thấp.
Đọc bằng ánh sáng môi trường. Không có đèn nền nên bề mặt không chói, góc nhìn rộng và đọc được dưới ánh sáng mạnh. Ngược lại, trong kho tối phải có đèn chiếu vào mới đọc được.
Đổi ảnh chậm. Mỗi lần đổi mất một khoảng thời gian thấy rõ, và bản ba màu chậm hơn bản đen trắng. Công nghệ này hợp với nội dung tĩnh, không hợp với video hay số liệu chạy theo giây.
Khi nội dung cần đổi liên tục, phương án đúng là màn hình có đèn nền cùng một đầu phát, không phải ePaper. Trường hợp ngược lại, một bảng chỉ đổi vài lần mỗi ngày mà phải kéo nguồn tới từng vị trí là lãng phí.
4. Ba cách dùng thường gặp
- Bảng thông tin vị trí trong kho. Mỗi dãy kệ có một bảng ghi mã khu, mã hàng và số lượng tồn. Cỡ 13,3 inch đủ để người lấy hàng đọc từ lối đi, thay cho bảng giấy phải in lại mỗi lần đổi bố trí. Cách tổ chức dữ liệu cho việc này được nêu ở bài quản lý kho hàng bằng máy tính.
- Bảng chỉ dẫn phòng và khu vực. Bảng đặt cạnh cửa phòng họp, phòng khám hoặc khu chức năng, đổi nội dung theo lịch trong ngày. Vì bảng chỉ đổi vài lần, nguồn nuôi có thể chỉ là một đường 5 V nhỏ.
- Bảng thông số tại máy. Gắn mô-đun vào vỏ của chính thiết bị để hiển thị mã máy, thông số cài đặt hiện hành và ngày bảo trì gần nhất. Đây là trường hợp mà mô-đun rời có lợi thế rõ so với thiết bị trọn bộ, vì vỏ được thiết kế theo đúng máy.
5. Bốn ràng buộc phải tính khi lắp
- Nhiệt độ tại thời điểm đổi ảnh. Đây là ràng buộc chặt nhất. Nếu bảng đặt ở nơi có lúc vượt ngoài khoảng công bố, cần đặt lịch đổi nội dung vào khung giờ mát hoặc chuyển sang bản dải nhiệt rộng.
- Nhiệt độ trong lúc lắp ráp. Tài liệu hãng nêu riêng khoảng 10 đến 40 độ C cho công đoạn lắp. Xưởng lắp ráp phải nằm trong khoảng này để tấm hiển thị không hỏng lúc dán và ép.
- Công suất đường nguồn. Nguồn 5 V lấy từ cổng chủ USB 3.0 chỉ cấp tới khoảng 4,5 W. Nếu thiết kế cần đường mạnh hơn thì dùng đường nguồn thứ hai tới 10 W, và điều này ảnh hưởng tới việc chọn bộ nguồn cho cả cụm.
- Đường truyền nội dung. Bản thân mô-đun nhận dữ liệu qua cổng có dây. Muốn đổi nội dung từ xa, bên tích hợp phải thêm một bo mạch nhúng hoặc một thiết bị mạng vào cùng vỏ.
6. Chọn mô-đun EPM-660 hay thiết bị trọn bộ
Câu hỏi quyết định là ai làm vỏ. Nếu dự án cần vài trăm điểm hiển thị giống nhau, triển khai nhanh và đổi nội dung không dây, thiết bị trọn bộ thuộc nhóm EPD hợp hơn; một đại diện của nhóm này là EPD-780. Nếu bảng hiển thị phải nằm trong một vỏ riêng hoặc gắn thẳng vào máy, mô-đun như EPM-660 là lựa chọn đúng.
Dù chọn hướng nào, phần quản lý nội dung vẫn nên tính từ đầu: ai đổi, đổi theo lịch nào, và làm sao biết một bảng đã nhận nội dung mới. Cách hệ thống này vận hành được trình bày ở bài phần mềm quản lý thiết bị ePaper của Advantech. Các thiết bị nhúng làm nguồn dữ liệu cho mô-đun nằm ở danh mục máy tính không quạt cho IoT, còn những bài cùng chủ đề gom tại chuyên mục thiết bị công nghiệp.
Phần nền tảng về cách chọn máy tính nhúng làm bộ điều khiển nội dung có tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc theo dải nhiệt, cổng kết nối và kiểu gắn, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về EPM-660
EPM-660 là thiết bị trọn bộ hay mô-đun rời?
Đây là mô-đun gồm tấm hiển thị ePaper và một bo mạch điều khiển nhỏ, dùng để lắp vào vỏ hoặc thiết bị do bên tích hợp tự làm. Máy không có sẵn pin và vỏ hoàn chỉnh như các thiết bị ePaper trọn bộ của cùng hãng.
EPM-660 có độ phân giải bao nhiêu?
Tấm hiển thị cỡ 285,8 x 213,65 mm, độ phân giải 1600 x 1200 điểm ảnh. Ở kích thước 13,3 inch, mật độ này đủ để hiển thị bảng chữ số nhiều dòng mà vẫn đọc rõ ở khoảng cách một tới hai mét.
Dữ liệu được nạp vào EPM-660 bằng cách nào?
Qua cổng Micro USB nối tới bộ điều khiển thời gian trên bo mạch. Bo mạch nhận nội dung, dựng khung hình rồi đẩy sang tấm hiển thị qua đầu nối 39 chân. Máy cũng có bộ nhớ nhanh dung lượng 32 Mbit để lưu khung hình.
Vì sao bản màu đỏ có dải nhiệt hẹp hơn bản đen trắng?
Bản ba màu dùng thêm một lớp hạt màu, và lớp này cần khoảng nhiệt hẹp hơn để đổi trạng thái đúng. Tài liệu hãng công bố bản ba màu hoạt động trong khoảng 0 đến 40 độ C, còn bản đen trắng tới 50 độ C.
Nên chọn mô-đun EPM-660 hay thiết bị ePaper trọn bộ?
Chọn mô-đun khi cần đặt màn hình vào một vỏ riêng, ví dụ gắn vào máy hoặc vào kết cấu kệ có sẵn. Chọn thiết bị trọn bộ khi cần triển khai nhanh nhiều điểm, vì đã có sẵn vỏ, pin và phần kết nối không dây.
