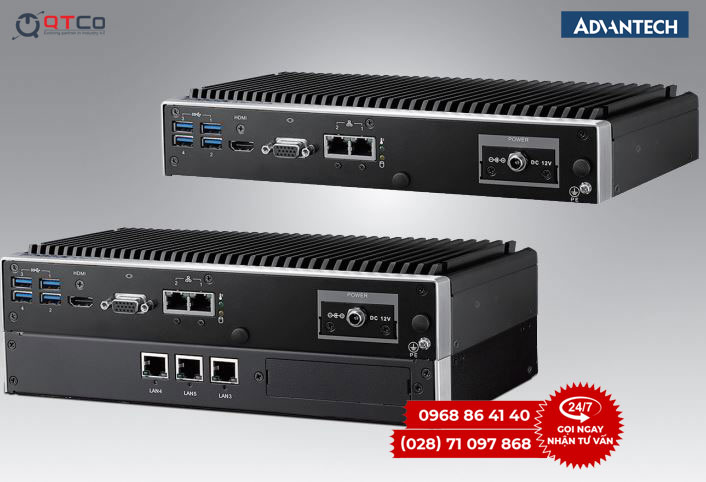

Advantech ARK-2250L là máy tính công nghiệp không quạt dạng mô-đun, dùng vi xử lý Intel Core thế hệ 6 dòng U. Bản EPD-ARK-2250L là chính máy này nhưng xuất xưởng kèm hệ điều hành Linux và phần mềm quản lý bảng hiển thị ePaper. Bài viết trình bày thông số, các vị trí lắp đặt thực tế, so sánh với những mã cùng dòng ARK-2000 và nơi đặt mua.
Bộ công cụ đánh giá EPD của hãng gồm ba phần: một máy chủ EPD-ARK-2250L cài sẵn phần mềm quản lý ePaper, một cổng truyền thông không dây WISE-3610, và các bảng hiển thị ePaper. Máy chủ giữ vai trò trung tâm, cho phép cấu hình và cập nhật nội dung cho toàn bộ bảng hiển thị trong nhà máy hoặc kho. Giấy phép đi kèm áp dụng cho 500 nút, đủ cho một xưởng cỡ vừa.

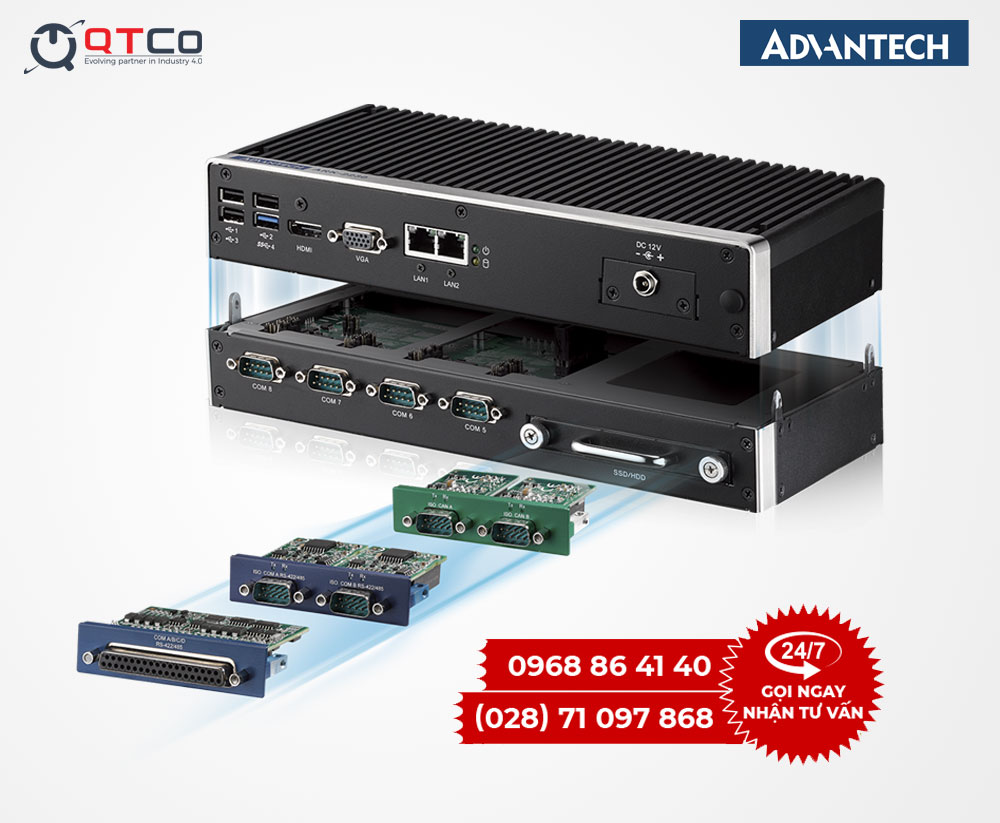

Vì phần cứng là máy công nghiệp thông dụng, ARK-2250L còn được dùng cho nhiều bài toán khác ngoài ePaper. Vỏ nhôm đúc tản nhiệt thay quạt, không có chi tiết quay bên trong, nên máy chạy êm và ít phải vệ sinh. Thiết kế mô-đun cho phép thay đổi bộ cổng vào ra bằng mô-đun iDoor mà không đổi máy.
Thông số kỹ thuật ARK-2250L
Bảng dưới lấy theo trang sản phẩm máy tính công nghiệp không quạt ARK-2250L trên site này, đối chiếu hai mã đặt hàng phổ biến.
| Hạng mục | ARK-2250L-U3A1E | ARK-2250L-U6A1E |
|---|---|---|
| Vi xử lý | Intel Core i3-6100U, 2 nhân, 2,3 GHz | Intel Core i7-6600U, 2 nhân, 2,6 GHz |
| Bộ nhớ đệm | 3 MB | 4 MB |
| Bộ nhớ trong | DDR3L 1600 MHz, 1 khe SO-DIMM 204 chân, tối đa 16 GB | |
| Đồ hoạ | Intel HD Graphics 520; DirectX 11.3, OpenGL 4.4, OpenCL 2.1 | |
| Hiển thị | VGA tối đa 1920 x 1200 và HDMI 1.4a; tuỳ chọn mô-đun cho màn hình thứ ba | |
| Mạng | 2 cổng Gigabit Intel i219 và Intel I210, hỗ trợ Wake on LAN | |
| Cổng nối tiếp | 4 cổng RS-232/422/485, tự động điều khiển luồng | |
| Cổng USB | 4 cổng USB 3.0 và 2 cổng USB 2.0 | |
| Vào ra số | 8 bit | |
| Lưu trữ | 1 khay SATA 2,5 inch và 1 khe mSATA kích thước đầy đủ | |
| Mở rộng | 2 khe mini PCIe kích thước đầy đủ, 1 khe có giá đỡ SIM; tuỳ chọn 1 bộ mô-đun iDoor | |
| Nguồn | 12 VDC, tuỳ chọn 9 đến 36 VDC; tiêu thụ 6,92 W thường và 41,72 W tối đa | 12 VDC, tuỳ chọn 9 đến 36 VDC; tiêu thụ 7,96 W thường và 43,28 W tối đa |
| Kích thước | 260 x 54 x 140,2 mm, nặng 2,3 kg, vỏ nhôm | |
| Kiểu lắp | Thanh DIN, treo tường hoặc mặt bàn, giá VESA | |
| Nhiệt độ làm việc | -20 đến 60 độ C với ngoại vi cấp nhiệt độ mở rộng và luồng gió 0,7 m/s; 0 đến 45 độ C nếu lắp ổ cứng cơ 2,5 inch | |
| Rung và sốc | Với ổ thể rắn: rung 3 Grms theo IEC 60068-2-64, sốc 30 G theo IEC 60068-2-27 | |
| Chứng nhận | CE, FCC Class B, CCC, BSMI, UL | |
| Hệ điều hành | Windows 10, Windows 8.1, WES7, Windows 7; Linux hỗ trợ theo dự án | |
Hai chi tiết hay bị bỏ qua khi lập cấu hình. Thứ nhất, khe mSATA dùng chung tài nguyên với một khe mini PCIe, nên lắp ổ mSATA thì mất một khe cho mô-đun không dây. Thứ hai, dải nhiệt độ rộng chỉ giữ được khi toàn bộ linh kiện bên trong đều là loại cấp nhiệt độ mở rộng; chỉ cần một ổ cứng cơ thông thường là dải tụt về 0 đến 45 độ C.
ARK-2250L dùng cho việc gì

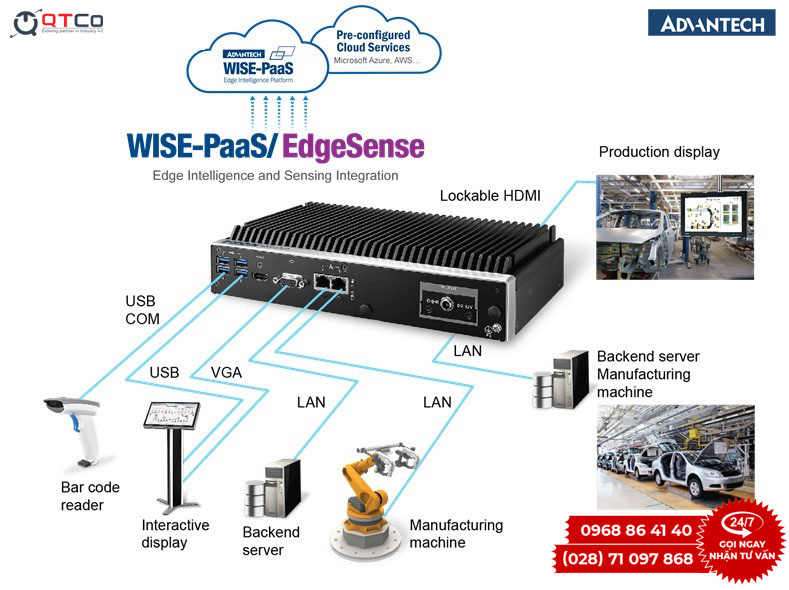

Máy có kích thước hộp nhỏ, gá được thanh DIN, nên vị trí lắp phổ biến nhất là bên trong tủ điện. Bốn tình huống dưới đây gặp nhiều tại nhà máy Việt Nam.
- Máy chủ quản lý bảng ePaper trong kho và xưởng. Đây là cấu hình EPD-ARK-2250L nguyên bản: máy chạy phần mềm quản lý, phát nội dung tới bảng nhãn điện tử ở kệ hàng hoặc vị trí sản xuất qua cổng WISE-3610. Bảng ePaper không cần cấp nguồn liên tục nên phù hợp kho lớn.
- Trạm thu thập dữ liệu trong tủ điện chuyền lắp ráp. Bốn cổng RS-232/422/485 đọc trực tiếp cân, máy quét mã và bộ điều khiển, hai cổng Gigabit tách riêng mạng thiết bị với mạng văn phòng. Máy chạy liên tục theo ca mà không cần vệ sinh quạt.
- Máy điều khiển ki-ốt và thiết bị tự phục vụ. Máy bắt sau màn hình theo chuẩn VESA, xuất hai màn hình sẵn có, thêm mô-đun thì được ba màn hình. Vỏ nhôm không quạt nên đặt được ở khu vực có khách hàng qua lại.
- Máy tính biên cho trạm ngoài xưởng. Lắp mô-đun di động vào khe mini PCIe có giá đỡ SIM, máy tự gửi dữ liệu về trung tâm qua mạng di động. Nguồn dải rộng 9 đến 36 V tuỳ chọn cho phép lấy điện từ hệ 24 V có sẵn trong tủ.
So sánh với các dòng cùng nhóm
Dòng ARK-2000 có nhiều mã cùng kiểu vỏ nhưng khác nền tảng xử lý. Bảng dưới so bốn mã đang có trong catalog của site.
| Model | Vi xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| ARK-2250L | Intel Core i3, i5, i7 thế hệ 6 dòng U | 4 COM, 4 USB 3.0, 2 USB 2.0, 2 Gigabit | 12 VDC, tuỳ chọn 9 đến 36 V | -20 đến 60 độ C với ngoại vi nhiệt rộng và gió 0,7 m/s (0 đến 45 độ C nếu dùng ổ cứng cơ) | Mạnh nhất nhóm, hỗ trợ mô-đun ARK Plus xếp hai tầng |
| ARK-2230L | Intel Celeron J1900, 4 nhân, 2,0 GHz | Theo tài liệu hãng | 12 VDC, tuỳ chọn 9 đến 36 V | -20 đến 60 độ C với SSD nhiệt rộng (0 đến 40 độ C nếu dùng ổ cứng cơ) | Tương thích mô-đun iDoor, EMIO và MIOe hai tầng |
| ARK-2150L | Intel Core i3, i7 thế hệ 3 với chipset QM77 | 4 COM, 2 USB 3.0, 4 USB 2.0, 2 Gigabit | Theo tài liệu hãng | Theo tài liệu hãng | Hỗ trợ Intel AMT 8.0, hai màn hình độc lập |
| ARK-2121L | Intel Celeron J1900, 4 nhân, 2,0 GHz có Turbo | Theo tài liệu hãng | 9 đến 36 VDC dải rộng | -20 đến 70 độ C khi dùng SSD, RAM nhiệt rộng | Dải nhiệt rộng nhất nhóm, hợp tủ ngoài trời |
Nguyên tắc chọn khá rõ. Tải xử lý nhẹ, chủ yếu đọc tín hiệu và hiển thị thì ARK-2230L đủ dùng. Tủ đặt ngoài trời hoặc gần lò, nhiệt độ vượt 60 độ C thì cân nhắc ARK-2121L, kèm ổ và RAM loại chịu nhiệt rộng, có luồng gió 0,7 m/s quanh vỏ. Cần chạy phần mềm nặng hơn, nhiều tiến trình cùng lúc thì chọn ARK-2250L. Mã ARK-2150L thuộc thế hệ cũ hơn, thường xuất hiện khi cần giữ nguyên cấu hình cho hệ thống đã chạy từ trước.
Mua ARK-2250L ở đâu
Trang sản phẩm trên site này là máy tính công nghiệp không quạt ARK-2250L, có ảnh thực tế và bảng thông số đầy đủ. Toàn bộ nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt và PC không quạt mạnh mẽ.
Khi gửi yêu cầu báo giá, ba thông tin nên nêu trước: nhiệt độ cao nhất trong tủ, số thiết bị nối tiếp cần đấu, và có dùng bản EPD kèm phần mềm ePaper hay không. Ba thông tin này quyết định chọn ổ thể rắn hay ổ cơ, có cần mô-đun iDoor thêm cổng COM hay không, và mã đặt hàng cụ thể. Với máy nhỏ hơn cho tủ chật, có thể tham khảo bài về Advantech ARK-1550-S6A1E.
Muốn đối chiếu thêm các dòng máy nhúng khác của hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa chốt được nên lấy cấu hình Celeron hay Core i, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về ARK-2250L
EPD-ARK-2250L khác ARK-2250L thường ở điểm nào?
Phần cứng là cùng một máy. Bản EPD được cài sẵn hệ điều hành Linux và phần mềm quản lý bảng ePaper, kèm giấy phép dùng cho 500 nút. Bản thường xuất xưởng không có phần mềm này và người dùng tự cài hệ điều hành theo nhu cầu.
Advantech ARK-2250L dùng vi xử lý gì?
Máy dùng vi xử lý Intel Core thế hệ 6 dòng U tiết kiệm điện. Hai mã phổ biến là ARK-2250L-U3A1E với Core i3-6100U 2,3 GHz và ARK-2250L-U6A1E với Core i7-6600U 2,6 GHz. Cả hai đều là chip hai nhân, bộ nhớ tối đa 16 GB DDR3L trên một khe SO-DIMM.
ARK-2250L chạy được ở nhiệt độ bao nhiêu?
Với thiết bị ngoại vi cấp nhiệt độ mở rộng, dải làm việc là -20 đến 60 độ C khi có luồng gió 0,7 m/s. Nếu lắp ổ cứng cơ 2,5 inch, dải thu hẹp còn 0 đến 45 độ C. Muốn giữ nguyên dải rộng thì nên dùng ổ thể rắn hoặc mSATA.
ARK-2250L lắp đặt bằng cách nào?
Máy hỗ trợ ba kiểu lắp: gá thanh DIN trong tủ điện, bắt vít lên tường hoặc mặt bàn, và bắt sau màn hình theo chuẩn VESA. Kích thước 260 x 54 x 140,2 mm, nặng 2,3 kg, nên tủ điện tiêu chuẩn đủ chỗ.
Nên chọn ARK-2250L hay ARK-2230L?
ARK-2230L dùng chip Celeron J1900 bốn nhân, đủ cho thu thập dữ liệu và hiển thị. ARK-2250L dùng Core i3, i5 hoặc i7 thế hệ 6, mạnh hơn rõ khi phải chạy cơ sở dữ liệu, xử lý ảnh nhẹ hoặc nhiều tiến trình cùng lúc. Cả hai cùng kiểu vỏ và cùng hỗ trợ mô-đun iDoor.
