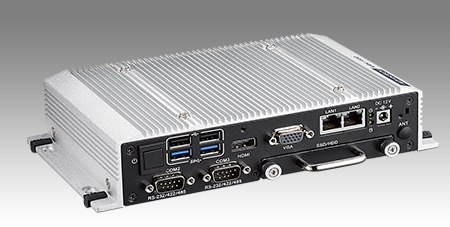

Advantech ARK-1550-S6A1E là một mã đặt hàng của dòng máy tính nhúng không quạt ARK-1550. Máy dùng vi xử lý Intel Celeron 2980U dạng SoC, vỏ nhôm chỉ dày 46,6 mm, xuất được ba màn hình độc lập và có khay ổ 2,5 inch tháo nhanh. Bài viết trình bày thông số, các vị trí lắp đặt thực tế, so sánh với những mã cùng nhóm ARK-1000 và nơi đặt mua.
Ba đặc điểm khiến dòng này được chọn nhiều cho tủ điện chật. Thứ nhất là kích thước 223 x 46,6 x 133 mm, đặt vừa lòng bàn tay và gá được thanh DIN. Thứ hai là thiết kế không quạt, tản nhiệt hoàn toàn qua vỏ nhôm, nên máy chạy êm và không hút bụi vào trong. Thứ ba là khay ổ cứng tháo nhanh, cho phép đổi ổ mà không mở toàn bộ vỏ máy, rút ngắn thời gian dừng máy khi bảo trì.
Thông số kỹ thuật ARK-1550-S6A1E
Bảng dưới tổng hợp theo mô tả dòng máy tính công nghiệp không quạt ARK-1550 trong cửa hàng và theo thông số công bố của mã S6A1E.
| Hạng mục | Thông số |
|---|---|
| Vi xử lý | Intel Celeron 2980U 1,6 GHz dạng SoC; bản khác của dòng dùng Core i5-4300U 1,9 GHz có Turbo Boost 2.0 |
| Bộ nhớ đệm cấp ba | 2 MB |
| Bộ nhớ trong | DDR3L, tối đa 8 GB |
| BIOS | AMI EFI 128 Mbit |
| Đồ hoạ | DirectX 11.1, OpenGL 4.0, OpenCL 1.2; giải mã phần cứng AVC, VC1, MPEG2 |
| Hiển thị | Ba màn hình độc lập: VGA tối đa 1920 x 1200 ở 60 Hz, HDMI tối đa 4096 x 2304 ở 24 Hz, LVDS hai kênh 24 bit tuỳ chọn tối đa 1920 x 1200 ở 60 Hz |
| Mạng | 2 cổng Gigabit Intel |
| Cổng nối tiếp | 1 cổng RS-232 và 2 cổng RS-232/422/485 chọn chế độ trong BIOS |
| Cổng USB | 2 cổng USB 3.0 và 2 cổng USB 2.0 |
| Vào ra số | GPIO 8 bit |
| Âm thanh | Realtek ALC888S độ nét cao, có Line-in, Line-out và Mic-in |
| Lưu trữ | 1 khay SATA 2,5 inch tháo nhanh và 1 khe mSATA |
| Mở rộng | 1 khe mini PCIe kích thước đầy đủ và 1 khe mini PCIe nửa kích thước |
| Nguồn | Giắc DC có khoá chống rơi |
| Kích thước | 223 x 46,6 x 133 mm |
| Kiểu lắp | Bộ gá VESA hoặc thanh DIN, đặt mua kèm |
| Nhiệt độ làm việc | -20 đến 55 độ C với ổ thể rắn, mSATA và bộ nhớ cấp nhiệt độ mở rộng, luồng gió 0,7 m/s; lưu kho -40 đến 85 độ C |
| Phần mềm quản trị | iManager, SUSIAccess và bộ hàm lập trình phần mềm nhúng của hãng |
| Hệ điều hành | Windows 7, Windows 8, WES7, WES8 |
Hai lưu ý khi lập cấu hình. Khe mini PCIe kích thước đầy đủ có thể dùng cho mô-đun di động hoặc cho lưu trữ mSATA, nên khi cần cả hai thì phải tính lại; khe nửa kích thước dành cho mô-đun WLAN. Ngõ LVDS là tuỳ chọn, phải khai trong mã đặt hàng chứ không có sẵn trên mọi bản.
ARK-1550-S6A1E dùng cho việc gì
Máy hợp với các điểm đặt vừa chật, vừa cần nhiều ngõ hiển thị. Bốn tình huống dưới đây gặp nhiều tại dự án Việt Nam.
- Bảng thông tin và biển hiệu điện tử nhiều màn hình. Ba ngõ ra độc lập cho phép một máy chạy ba màn hình nội dung khác nhau, thay vì phải đặt ba máy nhỏ. Máy giấu sau khung biển, không quạt nên không hút bụi trong môi trường ngoài trời có mái che.
- Tủ điều khiển trạm quan trắc và trạm thu phí. Hai cổng Gigabit tách mạng thiết bị khỏi mạng truyền số liệu, ba cổng nối tiếp đấu thẳng cảm biến và bộ đọc thẻ. Dải nhiệt -20 đến 55 độ C phù hợp tủ ngoài trời có che nắng.
- Máy điều khiển đèn tín hiệu và bảng báo giao thông. Khay ổ tháo nhanh có giá trị ở đây: khi ổ hỏng, nhân viên hiện trường đổi ổ tại chỗ trong vài phút mà không cần tháo máy khỏi tủ.
- Trạm hiển thị tại chuyền sản xuất. Máy gá sau màn hình theo chuẩn VESA, chạy phần mềm hiển thị lệnh sản xuất và số lượng đã làm. Vỏ mỏng 46,6 mm nên cụm màn hình cộng máy vẫn gọn khi treo ở đầu chuyền.
Với cấu hình khác của cùng dòng, bài ARK-1550-S9A1E trên site nêu thêm phần khác biệt giữa các mã đặt hàng.
So sánh với các dòng cùng nhóm
Nhóm ARK-1000 gồm nhiều mã cùng cỡ hộp nhưng khác nền tảng xử lý và khác bộ cổng. Bảng dưới so bốn mã đang có trong catalog của site.
| Model | Vi xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| ARK-1550 | Intel Celeron 2980U 1,6 GHz hoặc Core i5-4300U 1,9 GHz | 2 Gigabit, 3 COM, 2 USB 3.0, 2 USB 2.0, GPIO 8 bit | Giắc DC có khoá | -20 đến 55 độ C | Ba màn hình độc lập, khay ổ 2,5 inch tháo nhanh |
| ARK-1123C | Intel Atom E3825, 2 nhân, 1,33 GHz | 2 Gigabit, 2 COM, 1 VGA | Giắc DC ren vặn | Theo tài liệu hãng | Khay ổ 2,5 inch, có bộ gá VESA, DIN và treo tường |
| ARK-1123H | Intel Celeron J1900, 4 nhân, 2,0 GHz | 2 Gigabit, 1 COM, 2 HDMI độc lập | Giắc DC ren vặn | Theo tài liệu hãng | Có gói WiFi kèm sẵn cho vai trò gateway IoT |
| ARK-1122C | Intel Atom N2600, 2 nhân, 1,6 GHz | 4 COM, 1 VGA, 4 USB 2.0 | Giắc DC có khoá | -20 đến 60 độ C | Nhỏ nhất nhóm, 133,8 x 43,1 x 94,2 mm, lưu trữ mSATA |
Cách chọn khá rõ ràng. Cần nhiều ngõ hiển thị và hiệu năng khá thì ARK-1550. Chỉ cần một màn hình, tải nhẹ, chỗ lắp rất chật thì ARK-1122C hoặc ARK-1123C tiết kiệm hơn. Nếu bài toán là gom dữ liệu cảm biến rồi gửi lên mạng, bản có sẵn WiFi là ARK-1123H giảm được một mô-đun phải mua thêm.
Mua ARK-1550-S6A1E ở đâu
Trang sản phẩm trên site này là máy tính công nghiệp không quạt ARK-1550, có ảnh thực tế và tài liệu kỹ thuật của dòng. Các máy cùng nhóm nằm ở danh mục PC không quạt mạnh mẽ và máy tính không quạt.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: số màn hình cần xuất và loại cổng của từng màn hình, số thiết bị nối tiếp cần đấu, nhiệt độ cao nhất trong tủ, và có cần ngõ LVDS hay không. Bốn thông tin này quyết định chọn mã Celeron hay mã Core i5, chọn ổ thể rắn hay ổ cơ, và có phải khai thêm tuỳ chọn khi đặt hàng hay không.
Để đối chiếu với các dòng máy nhúng khác của hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa chốt được cấu hình phù hợp với tủ hiện có, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về ARK-1550-S6A1E
Advantech ARK-1550-S6A1E là máy gì?
Đây là một mã đặt hàng của dòng máy tính nhúng không quạt ARK-1550. Máy dùng vi xử lý Intel Celeron 2980U 1,6 GHz dạng SoC, vỏ nhôm dày 46,6 mm, không có quạt và không có chi tiết quay ngoài ổ cứng nếu người dùng chọn ổ cơ. Máy xuất được ba màn hình độc lập và có khay ổ 2,5 inch tháo nhanh từ bên ngoài.
ARK-1550-S6A1E xuất được mấy màn hình?
Máy xuất ba màn hình độc lập qua cổng VGA, cổng HDMI và ngõ LVDS tuỳ chọn. VGA đạt tối đa 1920 x 1200 ở 60 Hz, HDMI đạt tối đa 4096 x 2304 ở 24 Hz, ngõ LVDS hai kênh 24 bit đạt tối đa 1920 x 1200 ở 60 Hz. Ngõ LVDS phải đặt hàng kèm, không có sẵn trên mọi mã.
ARK-1550-S6A1E hỗ trợ tối đa bao nhiêu bộ nhớ?
Theo thông số công bố, máy nhận tối đa 8 GB bộ nhớ DDR3L và có bộ nhớ đệm cấp ba 2 MB. Với các tác vụ nhúng lặp lại như thu thập tín hiệu, hiển thị và đẩy dữ liệu lên máy chủ, mức bộ nhớ này thường đủ dùng trong nhiều năm.
ARK-1550-S6A1E chạy được ở nhiệt độ bao nhiêu?
Khi dùng ổ thể rắn hoặc mSATA cùng bộ nhớ cấp nhiệt độ mở rộng, dải làm việc là -20 đến 55 độ C với luồng gió 0,7 m/s. Nhiệt độ lưu kho là -40 đến 85 độ C. Nếu lắp ổ cứng cơ thì dải nhiệt bị thu hẹp, nên với tủ nóng cần chọn ổ thể rắn.
ARK-1550-S6A1E khác bản dùng Core i5 ở điểm nào?
Cùng vỏ và cùng bộ cổng, khác ở vi xử lý. Mã S6A1E dùng Celeron 2980U 1,6 GHz. Bản Core i5-4300U chạy 1,9 GHz và có Intel Turbo Boost 2.0, nhanh hơn khi phải xử lý ảnh hoặc chạy nhiều tiến trình. Nếu máy chỉ hiển thị và thu thập tín hiệu, bản Celeron đã đáp ứng.
