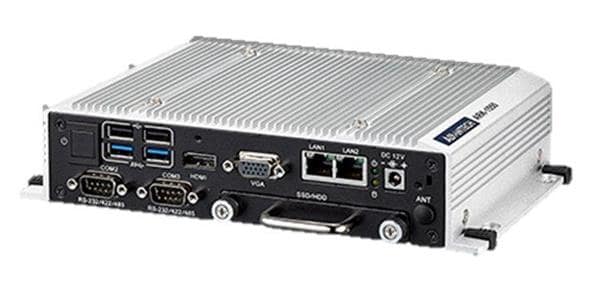

ARK-1550-S9A1E là mã đặt hàng dùng bộ xử lý Intel Core i5-4300U của dòng máy tính nhúng không quạt Advantech ARK-1550. Máy có hai cổng mạng Gigabit, hai khe mini PCIe và khay ổ 2,5 inch tháo nhanh trong thân dày 46,6 mm. Bài viết đi vào phần kết nối tại hiện trường: khe nào nhận mô-đun gì, khi nào phải chọn giữa mô-đun không dây và ổ mSATA, và lắp ăng-ten thế nào khi máy nằm trong tủ kim loại.
Thông số kỹ thuật ARK-1550-S9A1E
Bảng dưới gom thông số công bố cho đúng cấu hình mang mã này. Ô nào thay đổi theo mã đặt hàng thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy tính nhúng không quạt, thân mỏng, vỏ hợp kim nhôm |
| Bộ xử lý | Intel Core i5-4300U hai nhân, 1,9 GHz ở mức cơ bản, tăng tới 2,9 GHz khi tải nặng |
| Bộ nhớ đệm | 3 MB |
| BIOS | AMI EFI 128 Mbit |
| Bộ nhớ trong | DDR3L 1600 MHz, cấu hình mã này giao kèm 8 GB |
| Đồ hoạ | Intel GT2-4400 tích hợp trong bộ xử lý |
| Ngõ hình | 1 ngõ VGA đạt 1920 x 1200 ở 60 Hz; 1 ngõ HDMI đạt 4096 x 2304 ở 24 Hz |
| Cổng mạng | 2 cổng Gigabit dùng chip Intel I210, hỗ trợ đánh thức máy qua mạng |

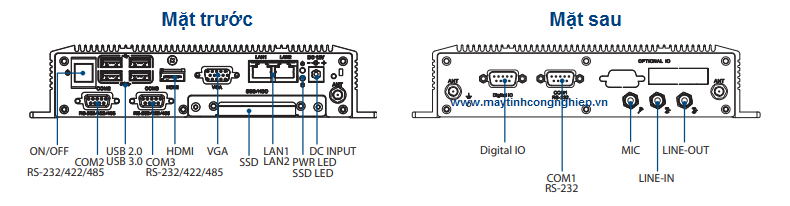

| Cổng USB | 2 cổng USB 3.0 và 2 cổng USB 2.0 |
| Khe mở rộng | 1 khe mini PCIe khổ đầy đủ cho mô-đun mạng không dây hoặc mạng di động; 1 khe mini PCIe nửa kích thước |
| Lưu trữ | 1 khay ổ 2,5 inch chuẩn SATA tháo nhanh, chiều cao ổ tối đa 9,5 mm; kèm khe mSATA nửa kích thước |
| Nguồn cấp | Một chiều 12 V, kèm bộ đổi nguồn từ điện xoay chiều; giắc có khoá chống rơi |
| Công suất tiêu thụ | Khoảng 10,56 W ở mức thường gặp, khoảng 28,2 W ở mức cao nhất |
| Kích thước | 223 x 46,6 x 133 mm |
| Nhiệt độ lưu kho | -40 đến 85 độ C; dải nhiệt làm việc theo tài liệu hãng, dòng máy công bố -20 đến 55 độ C khi dùng ổ thể rắn và bộ nhớ cấp nhiệt độ mở rộng |
| Hệ điều hành | Windows 7, Windows 8, Windows 10 và các bản nhúng tương ứng |
Bản dùng Celeron 2980U của cùng dòng chạy chậm hơn và có bộ nhớ đệm 2 MB, mô tả trong bài ARK-1550-S6A1E. Bản Core i5 của mã đang bàn có thêm phần dự phòng tính toán, hữu ích khi trạm vừa gửi dữ liệu qua mạng di động vừa chạy phần mềm giao diện, vì phần mã hoá đường truyền cũng chiếm thời gian xử lý.
Hai khe mini PCIe và cách chia cho mô-đun không dây
Máy có hai khe mini PCIe: một khe khổ đầy đủ và một khe nửa kích thước. Tài liệu của dòng ARK-1550 nêu khe khổ đầy đủ dành cho mô-đun truyền dữ liệu di động, khe nửa kích thước dành cho mô-đun mạng không dây. Mô tả riêng của mã S9A1E lại nêu khe nửa kích thước dùng cho ổ mSATA. Hai cách ghi đó dẫn tới cùng một kết luận thực dụng: khe nửa kích thước chỉ mang được một thứ, nên phải chọn giữa mô-đun mạng không dây và ổ mSATA ngay khi đặt hàng.
Bảng dưới gắn từng kiểu kết nối hay gặp với mô-đun cần lắp và điều kiện đi ăng-ten.
| Kiểu kết nối cần dùng | Mô-đun và khe cắm | Điều kiện lắp ăng-ten |
|---|---|---|
| Gửi số liệu về trung tâm qua mạng di động | Mô-đun mạng di động ở khe mini PCIe khổ đầy đủ, kèm thẻ SIM của nhà mạng | Hai ăng-ten đưa ra ngoài vỏ tủ, đặt cách nhau, tránh áp sát mặt kim loại và tránh gần biến tần |
| Nối mạng không dây của nhà xưởng | Mô-đun mạng không dây ở khe mini PCIe nửa kích thước | Ăng-ten ra ngoài tủ, hướng về phía điểm phát; khe này khi đó không còn chỗ cho ổ mSATA |
| Dự phòng khi cáp mạng đứt | Giữ nguyên hai cổng Gigabit có dây, thêm mô-đun mạng di động ở khe khổ đầy đủ | Ăng-ten như trường hợp mạng di động; phần chuyển đường do phần mềm định tuyến đảm nhận |
| Trạm ngoài trời trong tủ kín | Mô-đun tuỳ nhu cầu, nhưng ăng-ten bắt buộc gắn ngoài vỏ | Lỗ khoan trên vỏ phải có gioăng, đầu nối chọn loại chống nước; chân ăng-ten hướng xuống để nước không đọng |
| Trạm ở hầm, kho lạnh hoặc chỗ sóng yếu | Mô-đun mạng di động kèm ăng-ten đặt ở nơi bắt được sóng | Cáp ăng-ten càng dài càng suy hao, nên rút ngắn bằng cách đưa máy lại gần chỗ có sóng thay vì kéo cáp |
| Không dùng không dây | Bỏ mô-đun, dành khe nửa kích thước cho ổ mSATA | Không phải khoan vỏ tủ; toàn bộ đường truyền đi qua hai cổng Gigabit |
Ba lỗi hay gặp khi lắp phần không dây cho trạm hiện trường. Thứ nhất là để ăng-ten bên trong tủ kim loại cho gọn; sóng bị chắn và trạm rớt kết nối lúc trời mưa. Thứ hai là gom hai ăng-ten của cùng một mô-đun sát nhau, làm mất tác dụng của cơ chế thu hai đường. Thứ ba là quên khai loại thẻ SIM và vị trí khay SIM khi đặt hàng, đến lúc lắp mới phát hiện phải mua thêm bộ chuyển.
Khi cả cụm trạm cùng cần mạng không dây, có phương án thứ hai là để máy nối dây tới một bộ định tuyến công nghiệp rồi bộ định tuyến lo phần sóng, cách làm mô tả trong bài bộ định tuyến Wi-Fi công nghiệp WISE-3240. Cách này giữ máy tính đơn giản và gom phần ăng-ten về một chỗ.
ARK-1550-S9A1E dùng cho việc gì
Bốn tình huống dưới đây khai thác đúng phần kết nối và khuôn máy của mã này.
Trạm quan trắc ven đường và trạm bơm. Máy đặt trong tủ ngoài trời có mái che, đọc thiết bị đo rồi gửi số liệu về trung tâm qua mạng di động. Khay ổ tháo nhanh cho phép nhân viên hiện trường đổi ổ tại chỗ mà không tháo máy khỏi tủ.
Trạm cân và kiểm soát ra vào ở bãi. Một cổng Gigabit nối cụm thiết bị tại chỗ, cổng còn lại hoặc mô-đun di động lo đường về máy chủ. Nền Core i5 đủ cho phần mềm nhận dạng biển số ở mức cơ bản kèm giao diện vận hành.
Trạm trong nhà máy chưa kéo được cáp mạng. Máy dùng mô-đun mạng không dây ở khe nửa kích thước, ổ lưu trữ khi đó đặt ở khay 2,5 inch. Cách bố trí này giữ nguyên dung lượng lưu trữ mà vẫn có đường truyền không dây.
Trạm hiển thị kèm gửi số liệu. Máy xuất hình ra một màn hình vận hành qua ngõ HDMI, đồng thời đẩy số liệu ca sản xuất lên hệ thống. Mã cùng dòng dùng Celeron đủ cho phần hiển thị, nhưng bản Core i5 dư sức khi có thêm phần mã hoá đường truyền.
So sánh khả năng mở rộng không dây với các dòng cùng nhóm
Bảng dưới đối chiếu bốn máy nhúng của Advantech theo góc lắp mô-đun không dây, vì đó là trục quyết định của bài toán trạm hiện trường. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Model | Khe cho mô-đun không dây | Khay thẻ SIM | Cổng mạng có dây | Ghi chú khi lắp trạm hiện trường |
|---|---|---|---|---|
| ARK-1550 | 1 khe mini PCIe khổ đầy đủ và 1 khe nửa kích thước | Theo tài liệu hãng | 2 cổng Gigabit | Khe nửa kích thước phải chọn giữa mô-đun không dây và ổ mSATA |
| ARK-1123C | 1 khe mini PCIe khổ đầy đủ | Theo tài liệu hãng | 2 cổng Gigabit | Chỉ một khe, nên lắp mô-đun di động thì hết chỗ cho mô-đun mạng không dây |
| ARK-1123H | 1 khe mini PCIe khổ đầy đủ, kèm gói mạng không dây theo công bố | Theo tài liệu hãng | 2 cổng Gigabit | Có sẵn phần mạng không dây nên bớt được một mô-đun phải mua thêm |
| ARK-1124H | 1 khe mini PCIe khổ đầy đủ và 1 khe M.2 chuẩn E-key ở mã S6A3 | Khay SIM cỡ nano ở mã S6A3 | Theo tài liệu hãng | Tách hẳn khe cho mô-đun di động và khe cho mạng không dây, không phải chọn một |
Cách chọn theo bài toán như sau. Nếu trạm cần cả mạng di động lẫn mạng không dây và không muốn hy sinh ổ mSATA, mã trình bày trong bài ARK-1124H-S6A3 tách hai khe rõ ràng hơn. Nếu chỉ cần mạng không dây trong xưởng và ưu tiên chi phí, ARK-1123H đã có sẵn phần đó. ARK-1550 giữ lợi thế ở nền Core i5, khay ổ tháo nhanh và hai cổng Gigabit, hợp với trạm vừa xử lý tại chỗ vừa gửi dữ liệu đi.
Mua ARK-1550-S9A1E ở đâu
Trang sản phẩm của dòng trên site này là máy tính công nghiệp không quạt ARK-1550, có ảnh thực tế và tài liệu kỹ thuật. Các máy cùng phân khúc nằm ở danh mục PC không quạt mạnh mẽ.
Khi gửi yêu cầu báo giá cho một trạm có phần không dây, tám thông tin nên nêu trước: mã đặt hàng đầy đủ, kiểu kết nối cần dùng, khe nửa kích thước dùng cho mô-đun hay cho ổ mSATA, loại thẻ SIM, số ăng-ten và vị trí gắn, kiểu ổ lưu trữ, điện áp nguồn tại chỗ và kiểu giá lắp. Riêng phần khay SIM và ăng-ten nên hỏi kỹ, vì đó là hai hạng mục hay phải mua bổ sung sau khi máy đã về. Muốn đối chiếu rộng hơn dải máy nhúng của hãng, xem danh mục máy tính nhúng Advantech trên IPC247.
Nếu chưa rõ trạm nên tự mang mô-đun không dây hay nối qua bộ định tuyến công nghiệp, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng kiểu kết nối phía trên.
Câu hỏi thường gặp về ARK-1550-S9A1E
ARK-1550-S9A1E lắp được mô-đun không dây nào?
Máy có một khe mini PCIe khổ đầy đủ nhận mô-đun mạng di động hoặc mô-đun mạng không dây, và một khe mini PCIe nửa kích thước. Tài liệu của dòng nêu khe nửa kích thước dùng cho mô-đun mạng không dây, còn mô tả của mã này nêu khe đó dùng cho ổ mSATA. Vì vậy phải khai rõ trong đơn hàng khe nửa kích thước sẽ mang mô-đun hay mang ổ.
Máy có khay thẻ SIM sẵn không?
Tài liệu dòng ARK-1550 nêu khe mini PCIe khổ đầy đủ dùng cho mô-đun truyền dữ liệu di động, nhưng không nói rõ vị trí khay thẻ SIM. Trên các máy nhúng, khay SIM có thể nằm trên bo mạch, trên chính mô-đun hoặc trên một bộ chuyển kèm theo. Đây là mục phải xác nhận theo tài liệu hãng trước khi đặt, cùng với loại thẻ SIM.
Đặt ăng-ten thế nào khi máy nằm trong tủ kim loại?
Ăng-ten phải đưa ra ngoài vỏ tủ, vì vỏ kim loại kín chắn sóng gần như hoàn toàn. Lỗ khoan trên vỏ cần có gioăng và đầu nối ăng-ten nên chọn loại chống nước nếu tủ đặt ngoài trời. Hai ăng-ten của cùng một mô-đun nên đặt cách nhau và tránh áp sát mặt kim loại.
ARK-1550-S9A1E khác bản dùng Celeron ở điểm nào?
Cùng khung máy và cùng bộ cổng, khác ở vi xử lý và bộ nhớ đệm. Mã S9A1E dùng Intel Core i5-4300U chạy 1,9 GHz, tăng tới 2,9 GHz khi tải nặng, bộ nhớ đệm 3 MB. Bản Celeron 2980U chạy 1,6 GHz và có bộ nhớ đệm 2 MB, đủ cho trạm chỉ hiển thị và thu thập tín hiệu.
Máy tiêu thụ bao nhiêu điện và nhận nguồn ra sao?
Theo tài liệu công bố cho mã này, máy tiêu thụ khoảng 10,56 W ở mức thường gặp và khoảng 28,2 W ở mức cao nhất. Máy nhận nguồn một chiều 12 V, kèm bộ đổi nguồn từ điện xoay chiều. Khi trạm chạy bằng ắc quy hoặc pin mặt trời, phải lấy mức cao nhất để tính, vì mô-đun di động kéo dòng theo đợt lúc phát sóng.
Nên gửi thông tin gì khi hỏi mua ARK-1550-S9A1E?
Nên ghi rõ mã đặt hàng đầy đủ, kiểu kết nối cần dùng là mạng di động hay mạng không dây hay cả hai, khe nửa kích thước dùng cho mô-đun hay cho ổ mSATA, loại thẻ SIM, số ăng-ten và vị trí gắn, kiểu ổ lưu trữ, điện áp nguồn tại chỗ và kiểu giá lắp.
