Quản lý nội dung EPD-660 là phần việc quyết định một cụm bảng ePaper chạy được lâu hay chỉ chạy tốt trong tháng đầu. EPD-660 là bảng hiển thị ePaper 13,3 inch chạy pin của Advantech, nhận nội dung qua mạng không dây. Bài viết bàn phần vận hành: hệ thống gồm những phần nào, nạp nội dung theo trình tự nào, cách quản lý thay đổi ra sao khi số bảng tăng lên, và những thao tác nào vẫn phải làm tại chỗ.
1. EPD-660 là thiết bị gì và khác EPM-660 chỗ nào

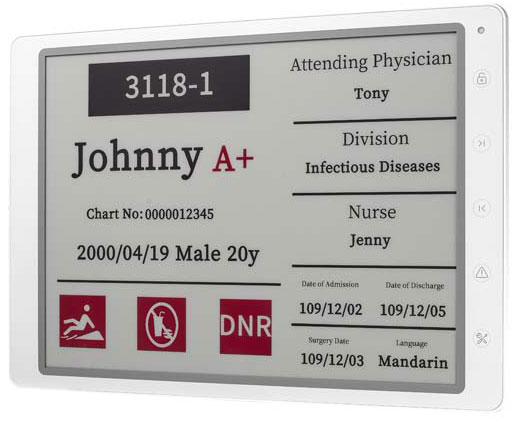

EPD-660 là thiết bị trọn bộ. Theo thông số công bố, tấm hiển thị 285,8 x 213,65 mm cỡ 13,3 inch, độ phân giải 1600 x 1200 điểm ảnh, hiển thị đen trắng với 16 mức xám. Máy dùng bộ xử lý ARM Cortex-M4, mạng không dây chuẩn IEEE 802.11b/g/n ở băng tần 2,400 tới 2,4840 GHz, pin lithium dung lượng 14100 mAh, vỏ nhựa đạt IP65 và trọng lượng 1 kg đã gồm pin. Dải nhiệt hoạt động công bố là 0 tới 50 độ C, nhiệt độ lưu kho âm 25 tới 70 độ C.
Cần phân biệt với một mã dễ nhầm tên. Mô-đun hiển thị ePaper EPM-660 là bản rời gồm tấm hiển thị và bo mạch điều khiển, nhận dữ liệu qua cổng có dây và cần bên tích hợp tự làm vỏ. EPD-660 đã có vỏ, pin và phần không dây, nên toàn bộ bài này bàn chuyện quản lý từ xa, không bàn chuyện tích hợp cơ khí.
2. Hệ thống nạp nội dung gồm những phần nào
Một cụm bảng EPD-660 không chạy một mình. Bài gốc nêu thiết bị đi cùng một điểm phát Wi-Fi của hãng và một máy chủ quản lý ePaper dựng trên máy tính công nghiệp. Ba phần đó chia việc như sau.
- Bảng hiển thị. Nhận khung hình đã dựng sẵn, vẽ lên tấm ePaper rồi trở lại trạng thái ngủ. Bảng không tự sinh nội dung.
- Điểm phát Wi-Fi. Phủ sóng tới vị trí treo và giữ nhóm mạng cho các bảng trong khu vực. Số điểm phát tính theo mặt bằng lúc kho đầy hàng, không tính lúc kho trống.
- Máy chủ nội dung. Giữ dữ liệu nguồn, dựng khung hình theo bố cục, đẩy xuống bảng theo lịch và ghi lại trạng thái từng bảng. Máy chủ thường là một máy tính công nghiệp chạy liên tục, ví dụ nhóm mã trong bài máy chủ ePaper trên nền ARK-2250L.
Chức năng chi tiết của lớp phần mềm được trình bày riêng ở bài phần mềm quản lý thiết bị ePaper của Advantech.
3. Sáu bước nạp nội dung cho một cụm bảng
| Bước | Việc phải làm | Làm ở đâu | Dấu hiệu làm sai |
|---|---|---|---|
| 1. Lập danh sách vị trí | Đánh mã từng vị trí treo và gắn mã đó vào hồ sơ bảng | Bảng tính hoặc phần mềm quản lý | Bảng đúng nội dung nhưng treo sai chỗ, không tra ngược được |
| 2. Chốt bố cục hiển thị | Quy định vùng nào hiện gì, cỡ chữ bao nhiêu, đọc từ mấy mét | Duyệt trên bảng thật tại đúng vị trí treo | Duyệt trên bản in giấy, tới hiện trường mới thấy chữ nhỏ |
| 3. Nối nguồn dữ liệu | Lấy dữ liệu từ hệ thống kho hoặc hệ thống sản xuất theo mã vị trí | Máy chủ nội dung | Nhập tay hằng ngày, sai lệch tăng dần theo thời gian |
| 4. Đặt lịch cập nhật | Chốt nhịp đổi và khung giờ đổi cho từng nhóm bảng | Máy chủ nội dung | Đặt nhịp dày hơn nhu cầu thật, pin hết sớm hàng loạt |
| 5. Gia nhập mạng và thử phủ sóng | Cho bảng vào nhóm mạng, đo mức sóng tại đúng độ cao treo | Hiện trường | Vài bảng ở góc khuất thường xuyên lỡ nhịp cập nhật |
| 6. Theo dõi và đối soát | Xem bảng nào chưa nhận nội dung mới, mức pin còn bao nhiêu | Máy chủ nội dung | Chỉ phát hiện bảng chết khi có người đi ngang nhìn thấy |
Bước hai và bước sáu là hai bước hay bị bỏ. Bỏ bước hai thì phải làm lại toàn cụm sau khi đã triển khai. Bỏ bước sáu thì hệ thống vẫn chạy nhưng không ai biết nó sai ở đâu cho tới khi có sự cố lấy hàng.
4. Quy mô cụm bảng đổi cách quản lý thế nào
| Quy mô | Cách tổ chức nội dung | Việc bảo trì chiếm nhiều thời gian nhất |
|---|---|---|
| Dưới mười bảng | Một bố cục dùng chung, gán nội dung theo từng bảng | Kiểm tra thủ công, đi một vòng là xong |
| Vài chục bảng | Chia nhóm theo khu vực, mỗi nhóm một lịch cập nhật | Đối soát nội dung với dữ liệu nguồn |
| Vài trăm bảng | Bố cục theo mẫu, nội dung sinh tự động từ mã vị trí | Quản lý pin và lịch thay pin theo đợt |
| Nhiều khu vực tách rời | Nhiều nhóm mạng, một máy chủ nội dung tập trung | Theo dõi bảng mất kết nối và vùng sóng yếu |
Điểm đổi lớn nhất nằm ở mốc vài trăm bảng: từ chỗ gán nội dung cho từng thiết bị, hệ thống phải chuyển sang sinh nội dung theo quy tắc. Nếu không chuyển, mỗi lần đổi bố trí kho là một đợt sửa tay rất dài.
5. Thao tác tại chỗ vẫn phải giữ
Thông số công bố ghi hệ thống vào ra gồm năm nút bấm và hai đèn báo màu. Đây không phải chi tiết trang trí: một cụm bảng quản lý từ xa vẫn cần cách xử lý tại chỗ khi mạng có vấn đề.
Ba việc nên quy định thành thủ tục cho người vận hành. Thứ nhất, đọc đèn báo để biết bảng còn kết nối hay không, tránh việc báo hỏng nhầm. Thứ hai, thao tác yêu cầu cập nhật ngay khi nội dung tại chỗ đã lệch so với thực tế. Thứ ba, ghi nhận và báo về khi bảng không phản hồi, kèm mã vị trí đã gán ở bước một.
Quy trình gắn dữ liệu kho vào mã vị trí, tức phần nguồn nội dung cho bảng, được bàn ở bài quản lý kho hàng bằng máy tính.
6. Cập nhật phần mềm bên trong qua mạng
Bài gốc nêu thiết bị hỗ trợ nâng cấp từ xa qua mạng. Với cụm vài trăm điểm, đây là yếu tố cần xác nhận ngay ở giai đoạn chọn thiết bị, vì phương án phải tháo từng bảng để cập nhật sẽ tốn nhiều công hơn cả việc thay pin.
Ba việc nên chuẩn bị trước mỗi đợt cập nhật. Kiểm tra mức pin của cả nhóm, vì bảng pin yếu dễ hỏng giữa chừng. Chia đợt theo khu vực thay vì cập nhật toàn bộ cùng lúc, để còn khu vực chạy bình thường nếu có sự cố. Giữ lại danh sách bảng đã cập nhật và bảng chưa cập nhật, đối chiếu ngay sau đợt.
7. Mua EPD-660 ở đâu
EPD-660 đặt theo cụm, gồm bảng hiển thị, điểm phát sóng và máy chủ nội dung, nên số lượng tính theo số vị trí treo cộng dự phòng. Khi gửi yêu cầu, nên nêu số vị trí, mặt bằng khu vực lúc đầy hàng, nhịp đổi nội dung dự kiến và nhiệt độ nơi treo. Nếu vị trí treo cần dải nhiệt rộng hơn hoặc cần vùng hiển thị dạng dải ngang, xem thêm bài bảng ePaper EPD-770 ghép hai tấm 13,3 inch.
Phần tính tuổi pin theo nhịp làm mới, dùng chung cho cả nhóm bảng chạy pin, nằm ở bài tuổi pin và chu kỳ làm mới của EPD-662. Các bài cùng chủ đề gom tại chuyên mục thiết bị công nghiệp.
Máy tính công nghiệp làm máy chủ nội dung có tại danh mục máy tính công nghiệp Advantech trên IPC247. Khi cần chọn máy chủ hoặc thiết bị mạng đi kèm cho cụm bảng, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về quản lý nội dung EPD-660
EPD-660 nhận nội dung qua mạng nào?
Theo thông số công bố, thiết bị dùng mạng không dây chuẩn IEEE 802.11b/g/n ở băng tần 2,400 tới 2,4840 GHz. Bài gốc nêu thiết bị đi cùng một điểm phát Wi-Fi của hãng và một máy chủ quản lý ePaper, nên nội dung đẩy từ máy chủ tới từng bảng mà không phải thao tác tại chỗ.
EPD-660 khác EPM-660 ở điểm nào?
EPD-660 là thiết bị trọn bộ, đã có vỏ, pin và phần kết nối không dây, treo lên là dùng. EPM-660 là mô-đun rời gồm tấm hiển thị và một bo mạch điều khiển nhỏ, nhận dữ liệu qua cổng Micro USB và cần bên tích hợp tự làm vỏ.
Cập nhật phần mềm bên trong bảng có phải tháo từng bảng không?
Không. Bài gốc nêu thiết bị hỗ trợ nâng cấp từ xa qua mạng, nghĩa là phần mềm bên trong được đẩy xuống từ máy chủ. Với cụm vài trăm bảng, đây là yếu tố nên xác nhận sớm vì nó quyết định phần lớn công sức bảo trì về sau.
Năm nút bấm trên bảng dùng để làm gì?
Thông số công bố ghi hệ thống vào ra gồm năm nút bấm và hai đèn báo màu. Nhóm nút này dùng cho thao tác tại chỗ như xác nhận, chuyển trang nội dung hoặc yêu cầu cập nhật, còn đèn báo cho biết trạng thái kết nối và trạng thái pin.
Nên bắt đầu triển khai cụm bảng EPD-660 từ đâu?
Bắt đầu từ danh sách vị trí và bản mẫu bố cục, không bắt đầu từ số lượng thiết bị. Bố cục phải duyệt trên bảng thật tại đúng vị trí treo, vì đổi bố cục sau khi đã ghi hàng trăm bảng kéo theo một đợt cập nhật toàn bộ.
