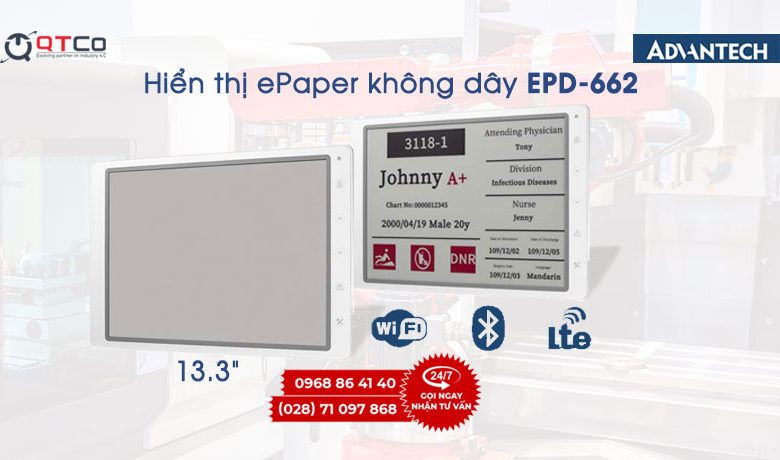

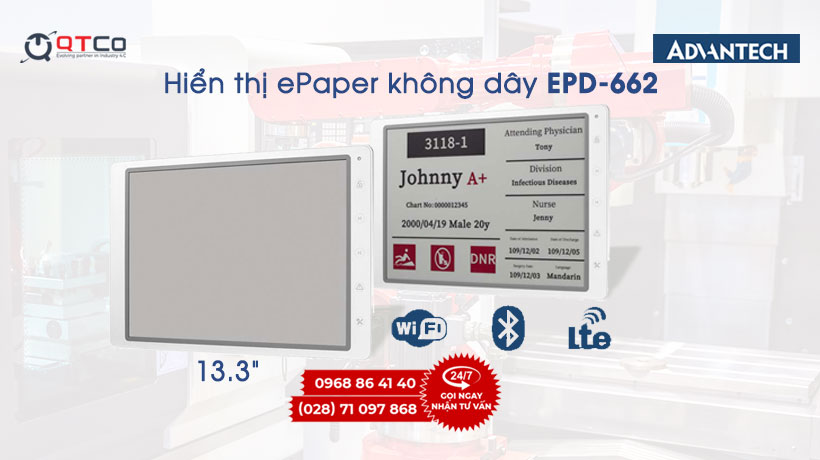

Tuổi pin EPD-662 không tính bằng số tháng treo trên kệ, mà tính bằng số lần bảng vẽ lại màn hình. EPD-662 là bảng hiển thị ePaper 13,3 inch chạy pin của Advantech, dùng cho kho, nhà xưởng và chuỗi bán lẻ. Bài viết đi vào phần quyết định chi phí vận hành của thiết bị: điện năng đi đâu, nhịp làm mới ảnh hưởng thế nào, và lập kế hoạch thay pin cho cả cụm ra sao.
1. EPD-662 là thiết bị gì

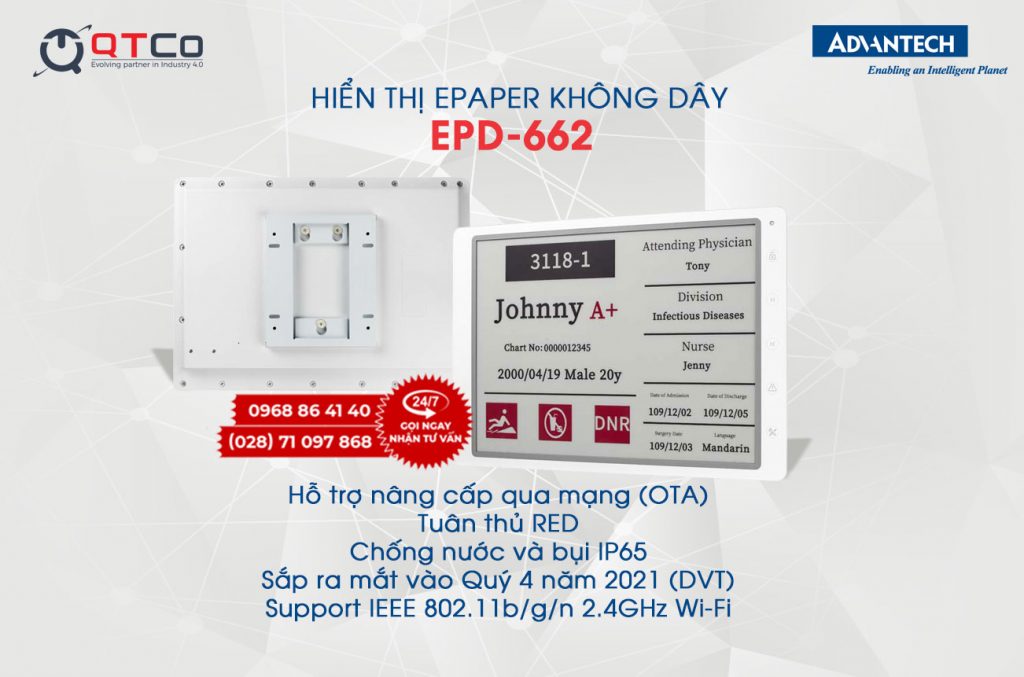

Đây là bảng hiển thị trọn bộ, đã có vỏ, pin và phần kết nối không dây. Máy dùng bộ xử lý ARM Cortex-M4 và giao thức không dây công suất rất thấp ở băng tần 2,4 GHz, nên toàn bộ thiết kế hướng tới việc chạy lâu trên một lần nạp pin thay vì hướng tới tốc độ.
Điểm khác biệt so với bản cùng cỡ là tùy chọn màu. Ngoài bản đen trắng 16 mức xám, EPD-662 còn có bản ba màu đen, đỏ và trắng, dùng khi bố cục cần một màu nhấn cho cảnh báo hoặc cho mã ưu tiên.
2. Thông số công bố EPD-662
| Hạng mục | Thông số công bố |
|---|---|
| Kích thước tấm hiển thị | 285,8 x 213,65 mm, cỡ 13,3 inch |
| Độ phân giải | 1600 x 1200 điểm ảnh |
| Màu hiển thị | 16 mức xám, hoặc bản ba màu đen, đỏ, trắng |
| Bộ xử lý | ARM Cortex-M4 |
| Mạng không dây | IEEE 802.11b/g/n, băng tần 2,400 tới 2,4840 GHz |
| Hệ thống vào ra | Năm nút bấm và hai đèn báo màu |
| Pin | Pin lithium dung lượng 14100 mAh |
| Nhiệt độ hoạt động | 0 tới 50 độ C khi không dùng pin; 0 tới 40 độ C với bản có pin |
| Nhiệt độ khi không hoạt động | Âm 25 tới 70 độ C |
| Vỏ | Nhựa, đạt IP65 chống nước và chống bụi |
| Trọng lượng | 1 kg đã gồm pin |
| Nâng cấp phần mềm | Qua mạng, không phải tháo thiết bị |
| Cách nạp lại pin | Theo tài liệu hãng |
3. Điện năng đi đâu: ba trạng thái của một bảng chạy pin
Tấm ePaper chỉ tiêu thụ điện trong lúc đổi hình. Sau khi vẽ xong, nội dung nằm lại trên mặt bảng mà không cần nguồn giữ. Vì vậy toàn bộ điện năng của thiết bị dồn vào ba trạng thái.
- Ngủ. Trạng thái chiếm gần hết thời gian. Mức tiêu thụ rất thấp nhưng không bằng không, vì bảng vẫn phải giữ đồng hồ và lịch thức dậy.
- Thức dậy và nhận dữ liệu. Bảng bật phần thu phát không dây, gia nhập lại mạng, nhận khung hình. Sóng yếu làm bước này kéo dài và tốn thêm điện, nên vùng phủ sóng ảnh hưởng trực tiếp tới tuổi pin.
- Vẽ lại màn hình. Bước tốn điện nhất trong một chu kỳ. Bản ba màu tốn hơn bản đen trắng vì phải điều khiển thêm một lớp hạt màu.
Ba trạng thái này giải thích một điều hay bị hiểu ngược: bảng treo lâu không làm hết pin, bảng cập nhật nhiều mới làm hết pin. Một cụm bảng đặt nhịp cập nhật mỗi mười lăm phút trong khi dữ liệu chỉ đổi mỗi ca là đang tiêu pin cho việc không ai cần.
4. Nhịp làm mới quyết định tuổi pin
| Kịch bản dùng | Số lần vẽ lại mỗi ngày | Điện năng dồn vào đâu | Hệ quả vận hành |
|---|---|---|---|
| Bảng vị trí kho, bố trí ít đổi | Dưới một lần | Gần như chỉ ở trạng thái ngủ | Tuổi pin dài nhất; thay pin theo lịch bảo dưỡng chung |
| Bảng lô hàng theo ca | Hai tới ba lần | Chia đều giữa nhận dữ liệu và vẽ lại | Nên đặt giờ cập nhật cố định đầu ca để gom việc |
| Bảng sản lượng theo giờ | Tám tới mười sáu lần | Chủ yếu ở bước vẽ lại | Tuổi pin rút ngắn rõ; cân nhắc nguồn ngoài nếu kéo được điện |
| Bảng trạng thái theo thời gian thực | Hàng chục lần trở lên | Bảng gần như không được ngủ đủ | Không hợp thiết bị chạy pin; nên chọn phương án cấp nguồn ngoài |
| Bảng ba màu có nhấn cảnh báo | Tùy kịch bản | Mỗi lần vẽ tốn hơn bản đen trắng | Chỉ dùng màu nhấn khi thật cần, giữ phần còn lại là đen trắng |
Ba hàng đầu là vùng dùng đúng của một bảng chạy pin. Hàng thứ tư là ranh giới: khi nội dung phải theo sát thời gian thực, phương án đúng là bảng dùng nguồn ngoài, ví dụ nhóm bảng có cổng mạng có dây như bảng ePaper EPD-770 ghép hai tấm 13,3 inch.
Nhịp làm mới nên chốt ở giai đoạn thiết kế và ghi thẳng vào yêu cầu phần mềm. Đổi nhịp sau khi đã triển khai hàng trăm bảng kéo theo việc tính lại toàn bộ kế hoạch thay pin.
5. Bản ba màu và bản đen trắng
Dải nhiệt hoạt động không phụ thuộc bản màu mà phụ thuộc cách cấp nguồn. Thông số công bố: bản có pin làm việc 0 tới 40 độ C, bản không pin dùng nguồn ngoài đạt tới 50 độ C. Chênh mười độ này quyết định vị trí treo được và vị trí không treo được, nhất là với nhà xưởng không điều hòa vào mùa nóng.
Giữa bản ba màu và bản đen trắng có hai khác biệt. Thứ nhất, mỗi lần vẽ lại của bản ba màu mất nhiều thời gian hơn, nên bảng ở trạng thái đang đổi hình lâu hơn. Thứ hai, mỗi lần vẽ tốn nhiều điện hơn, cộng dồn lại thành chênh lệch đáng kể về tuổi pin sau vài nghìn chu kỳ.
Cách dùng hợp lý là giữ toàn bộ phần chữ và bảng biểu ở đen trắng, chỉ dành màu đỏ cho một khối nhấn nhỏ. Nếu bố cục không thực sự cần màu nhấn, bản đen trắng vẽ lại nhanh hơn và cho tuổi pin dài hơn.
6. Kế hoạch thay pin cho cụm bảng
Với một cụm vài trăm điểm, việc thay pin nên tổ chức theo đợt chứ không theo từng bảng báo yếu. Ba điều kiện để làm được như vậy.
- Máy chủ phải báo mức pin của từng điểm. Đây là chức năng của lớp phần mềm quản lý, trình bày ở bài phần mềm quản lý thiết bị ePaper của Advantech.
- Các bảng cùng khu vực nên có cùng nhịp cập nhật. Nhịp giống nhau làm chúng cạn pin gần cùng thời điểm, gom được thành một đợt bảo trì.
- Vùng phủ sóng phải ổn định. Bảng ở góc khuất phải phát lại nhiều lần mới nhận đủ dữ liệu, nên hết pin sớm hơn hẳn dù cùng nhịp cập nhật. Cách bố trí điểm phát sóng được bàn ở bài bộ định tuyến Wi-Fi công nghiệp WISE-3240.
So sánh nhanh với hai cách cấp nguồn khác trong cùng hệ: nhãn EPD-332 dùng bốn viên pin cúc áo thay rời, còn nhãn EPD-210 không dùng pin mà lấy nguồn từ đầu đọc khi cập nhật. Ba cách này ứng với ba mức công sức bảo trì khác nhau, nên chọn cùng lúc với chọn cỡ bảng.
7. Mua EPD-662 ở đâu
EPD-662 đặt theo cụm gồm bảng hiển thị, điểm phát sóng và máy chủ nội dung. Khi gửi yêu cầu, nên nêu bốn thông tin: số vị trí treo, nhịp đổi nội dung dự kiến mỗi ngày, nhiệt độ nơi treo và bố cục có cần màu nhấn hay không. Bốn thông tin này quyết định chọn bản đen trắng hay bản ba màu, và quyết định luôn kế hoạch thay pin.
Phần quy trình nạp nội dung và theo dõi cả cụm nằm ở bài quản lý nội dung cho cụm bảng EPD-660. Các bài cùng chủ đề gom tại chuyên mục thiết bị công nghiệp.
Máy tính công nghiệp làm máy chủ nội dung cho hệ thống có tại danh mục máy tính công nghiệp Advantech trên IPC247. Khi cần chọn máy chủ và thiết bị mạng đi kèm, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về tuổi pin EPD-662
EPD-662 dùng pin gì và chạy được bao lâu?
Thông số công bố ghi pin lithium dung lượng 14100 mAh. Bài gốc nêu khi ứng dụng chỉ yêu cầu tốc độ dữ liệu không cao, lượng pin trang bị sẵn dùng được tới vài năm. Con số cụ thể phụ thuộc số lần vẽ lại màn hình mỗi ngày, không phụ thuộc thời gian bảng treo trên kệ.
Vì sao nhịp làm mới quyết định tuổi pin?
Tấm ePaper chỉ tiêu thụ điện trong lúc đổi hình; sau khi vẽ xong, nội dung giữ nguyên mà không cần nguồn. Điện năng vì vậy tập trung vào ba việc: thức dậy, nhận dữ liệu qua mạng không dây và vẽ lại màn hình. Giảm số lần lặp ba việc đó là cách kéo dài tuổi pin hiệu quả nhất.
Bản ba màu và bản đen trắng khác nhau thế nào?
Bản ba màu thêm một lớp hạt màu nên mỗi lần vẽ lại mất nhiều thời gian và tốn điện hơn bản đen trắng. Dải nhiệt không phụ thuộc bản màu mà phụ thuộc cách cấp nguồn: bản có pin làm việc 0 tới 40 độ C, bản không pin dùng nguồn ngoài đạt 0 tới 50 độ C.
EPD-662 khác EPD-332 ở chỗ nào về nguồn?
EPD-332 là nhãn 5,65 inch dùng bốn viên pin CR2450 thay rời. EPD-662 là bảng 13,3 inch dùng pin lithium dung lượng 14100 mAh, trọng lượng cả pin 1 kg. Hai cách cấp nguồn dẫn tới hai kế hoạch bảo trì khác nhau về nhân công và về tần suất.
Nên thay pin cho cụm bảng theo cách nào?
Gom thành đợt theo khu vực thay vì thay lẻ từng bảng khi báo yếu. Muốn làm được như vậy, máy chủ nội dung phải cho biết mức pin còn lại của từng điểm, và nhịp cập nhật của các bảng trong cùng khu vực nên đặt giống nhau để chúng cạn pin gần cùng thời điểm.
