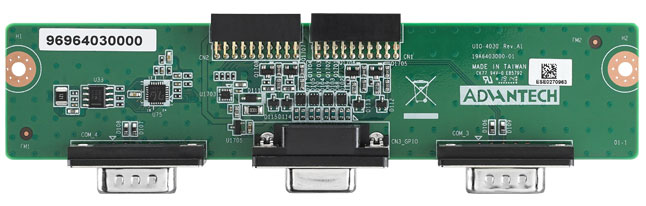

Advantech UIO-4030 là thẻ mở rộng vào ra chuẩn UIO40 dành cho bo mạch đơn UIO40-Express. Thẻ bổ sung 1 cổng RS-232 hai dây, 1 cổng RS-485 cùng 4 ngõ vào số và 4 ngõ ra số, giúp một cụm máy nhúng nhỏ nối được thiết bị đo, cảm biến và rơ le mà không cần bộ chuyển đổi rời. Bài viết trình bày thông số, các tình huống dùng thực tế và cách chọn giữa UIO-4030 với những mã khác trong họ UIO-40xx.
Cần nói rõ ngay từ đầu để tránh hiểu nhầm khi lập dự toán: UIO-4030 không phải một máy tính đóng sẵn, cũng không phải bộ kit có kèm bo mạch lõi và khung máy. Đây là một thẻ mở rộng đơn lẻ, phải ghép lên bo mạch UIO40-Express, còn phần vỏ, nguồn và ổ lưu trữ do đơn vị tích hợp tự chọn.
Advantech UIO-4030 gồm những gì
Bảng dưới liệt kê thông số theo tài liệu hãng, kèm việc mà mỗi nhóm cổng thường đảm nhiệm. Phần mềm điều khiển và cách khai báo cổng trên hệ điều hành cần đối chiếu tài liệu của bo mạch lõi trước khi lập dự toán.
| Hạng mục | Thông số | Ghi chú khi đặt hàng |
|---|---|---|
| Bo mạch lõi tương thích | UIO40-Express, ghép tầng qua chuẩn UIO40 | Mua riêng, thẻ không kèm bo mạch lõi |
| Cổng nối tiếp RS-232 | 1 cổng, loại hai dây | Hợp với thiết bị chỉ cần đường truyền và nhận dữ liệu |
| Cổng nối tiếp RS-485 | 1 cổng | Nối chuỗi nhiều thiết bị đo, bộ điều khiển dùng Modbus RTU |
| Ngõ vào số | 4 ngõ | Đọc trạng thái công tắc hành trình, nút nhấn, cảm biến |
| Ngõ ra số | 4 ngõ | Điều khiển đèn báo, còi hoặc rơ le trung gian |
| Kích thước và khối lượng | 146 x 31 x 22 mm, 0,18 kg | Tính thêm chiều cao cụm khi chọn vỏ |
| Nhiệt độ làm việc | -40 đến 85 độ C | Dải nhiệt cả cụm lấy phần giao với bo mạch lõi và ngoại vi |
Giá trị thực của thẻ nằm ở việc gom hai chuẩn nối tiếp và tám ngõ vào ra số lên cùng một tầng. Với một trạm nhỏ, số cổng này đủ để đọc một chuỗi thiết bị đo qua RS-485, nối một thiết bị cũ qua RS-232 và xử lý vài tín hiệu bật tắt tại chỗ, không phải thêm mô-đun vào ra rời trong tủ.
Vì sao chọn thẻ mở rộng ghép tầng cho hệ nhúng
Cách ghép tầng theo chuẩn UIO40 tách phần tính toán và phần cổng thành hai lớp riêng. Nhờ vậy cùng một bo mạch lõi có thể phục vụ nhiều loại thiết bị khác nhau, chỉ đổi thẻ mở rộng theo bảng kê cổng. Ba lợi ích dưới đây là lý do chính khiến các đơn vị tích hợp chọn hướng này.
- Chỉ mua đúng phần cổng cần. Thay vì chọn một máy có sẵn rất nhiều cổng rồi bỏ trống phần lớn, đơn vị tích hợp chọn bo mạch lõi đủ sức tính toán và ghép thẻ mở rộng có đúng loại cổng thiết bị cần.
- Kích thước cụm nhỏ. Thiết bị gắn trên phương tiện hoặc đặt trong hộp điều khiển chật tính từng milimét. Thẻ dày 22 mm, nặng 0,18 kg, ghép tầng lên bo mạch lõi nên cụm gọn hơn một máy hộp có cùng số cổng.
- Đổi cấu hình không phải sửa phần xử lý. Khi dự án sau cần cổng mạng thay cho vào ra số, chỉ đổi thẻ khác trong họ UIO40, phần mềm và bo mạch lõi giữ nguyên.
Điều kiện đi kèm là phần tích hợp. Vỏ, nguồn, ổ lưu trữ và cách đi dây ra ngoài do đơn vị tích hợp tự lo, nên hướng này hợp với đơn vị chế tạo thiết bị hơn là người dùng cuối cần một máy cắm điện dùng ngay.
Advantech UIO-4030 dùng cho việc gì
Thẻ phục vụ những cụm máy nhúng cần vừa cổng nối tiếp vừa tín hiệu bật tắt tại chỗ. Bốn tình huống dưới đây phản ánh cách các đơn vị tích hợp trong nước thường sử dụng.
- Trạm thu thập dữ liệu từ thiết bị đo. Cổng RS-485 nối chuỗi đồng hồ điện, cảm biến nhiệt độ hoặc bộ điều khiển dùng Modbus RTU, cổng RS-232 nối một thiết bị cũ như cân điện tử hay máy in nhãn.
- Tủ điều khiển nhỏ tại hiện trường. Bốn ngõ vào số đọc công tắc cửa tủ, nút dừng khẩn hoặc tín hiệu báo lỗi, bốn ngõ ra số bật đèn báo và còi qua rơ le trung gian.
- Thiết bị giao thông và trạm quan trắc. Cụm điều khiển cho biển báo hoặc trạm đo môi trường cần vài cổng nối tiếp và tín hiệu bật tắt, đặt trong hộp nhỏ ngoài trời. Dải nhiệt -40 đến 85 độ C của thẻ không phải là giới hạn hẹp nhất trong cụm.
- Lô nhỏ thiết bị chuyên dụng. Khi đơn hàng chỉ vài chục máy, ghép bo mạch lõi với thẻ mở rộng có sẵn nhanh hơn nhiều so với thiết kế bo mạch cổng riêng.
Nếu bài toán không phải chế tạo thiết bị mà chỉ là lắp nhanh vài chục máy vào tủ điện, hướng đúng là chọn máy hộp đóng sẵn có vỏ và có nguồn, hoặc chọn một bo mạch nhúng khổ lớn hơn như MIO-5251 rồi tự lắp vào tủ.
Chọn UIO-4030 hay các mã khác trong họ UIO-40xx
Bốn mã dưới đây cùng thuộc hệ sinh thái UIO40 nhưng đảm nhiệm phần khác nhau trong cụm. Bảng ghi rõ mỗi mã bổ sung gì và phần nào còn phải mua thêm, vì đó là chỗ hay bị bỏ sót khi lập dự toán.
| Mã | Loại | Bổ sung cho cụm | Phần còn phải bổ sung |
|---|---|---|---|
| UIO-4030 | Thẻ mở rộng | 1 RS-232, 1 RS-485, 4 ngõ vào và 4 ngõ ra số | Bo mạch lõi và phần vỏ hoặc giá đỡ |
| UIO-4032 | Thẻ mở rộng | Cổng mạng, USB và RS-232 | Bo mạch lõi và phần vỏ hoặc giá đỡ |
| UIO-4036 | Thẻ mở rộng làm bộ chia Ethernet Gigabit bốn cổng | Gom nhiều nhánh mạng thiết bị về một cụm máy tính | Bo mạch lõi và phần vỏ hoặc giá đỡ |
| UIO40-Express | Bo mạch đơn cỡ 2,5 inch | Phần tính toán của cụm, chạy liên tục 24 giờ mỗi ngày | Thẻ mở rộng theo nhu cầu cổng và phần cơ khí |
Cách chọn quy về một câu hỏi: thiết bị còn thiếu loại cổng nào. Thiếu cổng nối tiếp và tín hiệu bật tắt thì chọn UIO-4030. Thiếu cổng mạng hoặc USB thì xem bài UIO-4032 hoặc bài UIO-4036. Phần lõi tính toán của cả họ được mô tả trong bài bo mạch đơn UIO40-Express.
Mua Advantech UIO-4030 ở đâu
Nhóm bo mạch và mô-đun mở rộng của hãng được xếp trong chuyên mục thiết bị công nghiệp trên site, còn các máy nhúng đóng sẵn nằm ở danh mục giải pháp nhúng cho IoT. UIO-4030 không nằm trong danh sách hàng có sẵn trên trang cửa hàng, nên cấu hình và thời gian giao cần xác nhận theo từng đơn.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: bo mạch lõi đang dùng hoặc dự kiến dùng, danh sách cổng cần có kèm số lượng từng loại, loại tín hiệu ở ngõ vào ra số, nhiệt độ cao nhất tại vị trí lắp, và sản lượng dự kiến. Thông tin cuối quyết định nên ghép thẻ theo từng máy hay chuyển sang máy hộp nguyên chiếc, và cũng là căn cứ để so tổng chi phí hai phương án.
Để đối chiếu với các nền tảng tính toán đóng sẵn của hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa chốt được nên tự ghép bo mạch với thẻ mở rộng hay mua máy hộp đóng sẵn, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech UIO-4030
Advantech UIO-4030 là gì?
UIO-4030 là thẻ mở rộng vào ra chuẩn UIO40, ghép tầng lên bo mạch đơn UIO40-Express. Thẻ bổ sung 1 cổng RS-232 hai dây, 1 cổng RS-485, 4 ngõ vào số và 4 ngõ ra số. Thẻ không kèm bo mạch lõi hay khung máy, phần xử lý và phần vỏ phải chọn riêng.
Vì sao dùng thẻ mở rộng thay vì đổi sang máy nhiều cổng hơn?
Vì chỉ phải thêm đúng phần cổng còn thiếu. Khi bo mạch UIO40-Express đã đủ năng lực tính toán cho bài toán, cắm thêm một thẻ UIO-4030 để có cổng nối tiếp và vào ra số rẻ và gọn hơn thay cả máy. Đổi thẻ khác trong họ UIO40 cũng không phải sửa phần xử lý.
UIO-4030 khác UIO-4032 và UIO-4036 thế nào?
Cả ba là thẻ mở rộng cho UIO40-Express, khác nhau ở loại cổng. UIO-4030 thêm cổng nối tiếp và vào ra số, UIO-4032 thêm cổng mạng, USB và RS-232, UIO-4036 thêm 4 cổng Gigabit. Chọn thẻ nào tuỳ bảng kê cổng của thiết bị dự kiến.
UIO-4030 chịu được nhiệt độ bao nhiêu?
Theo tài liệu hãng, thẻ làm việc trong dải -40 đến 85 độ C. Dải nhiệt của cả cụm vẫn phải lấy theo phần giao với bo mạch lõi, bộ nhớ, ổ lưu trữ và cách bố trí gió trong vỏ.
Kích thước và khối lượng của UIO-4030 là bao nhiêu?
Tài liệu hãng ghi kích thước 146 x 31 x 22 mm và khối lượng 0,18 kg. Thẻ ghép tầng lên bo mạch lõi nên chiều cao cụm tăng thêm theo độ dày của thẻ, cần tính khi chọn vỏ hoặc giá đỡ.
