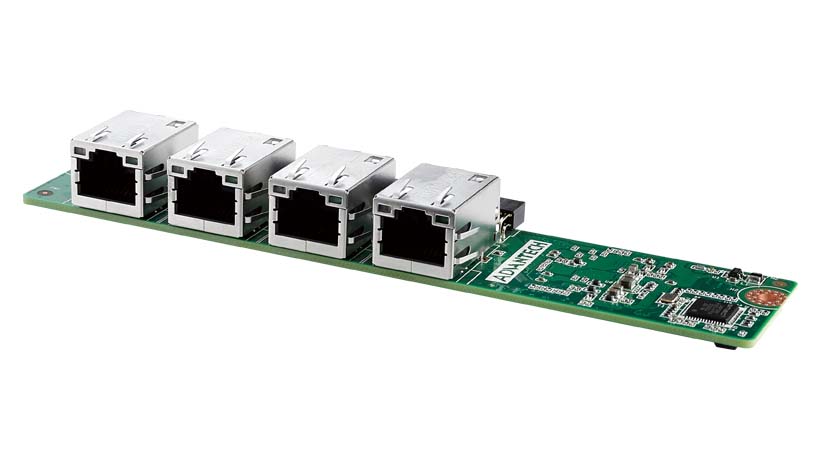

Advantech UIO-4036 là thẻ mở rộng theo chuẩn UIO40 của Advantech, làm nhiệm vụ bộ chia Ethernet Gigabit 4 cổng cho bo mạch đơn UIO40-Express 2,5 inch. Thẻ lắp chồng lên bo mạch lõi, biến một cụm máy tính nhúng cỡ nhỏ thành điểm thu gom dữ liệu nhiều nhánh mạng mà không phải đặt thêm switch rời. Bài viết trình bày thông số, các vị trí lắp thực tế, so sánh với những thẻ khác cùng họ UIO và nơi đặt mua.
Chuẩn UIO40 giải quyết một vướng mắc quen thuộc của máy tính nhúng cỡ nhỏ: bo mạch lõi chỉ đủ chỗ cho số cổng tối thiểu, trong khi mỗi dự án lại cần một bộ giao tiếp khác nhau. Thay vì làm nhiều phiên bản bo mạch chủ, Advantech tách phần lõi tính toán ra một bo mạch 2,5 inch, rồi để phần giao tiếp cho thẻ mở rộng xếp chồng lên trên. Người tích hợp giữ nguyên bo mạch lõi và chỉ đổi thẻ khi bài toán thay đổi.
Thông số kỹ thuật Advantech UIO-4036
Bảng dưới chỉ ghi những hạng mục có căn cứ chắc chắn. Các ô còn lại phụ thuộc mã đặt hàng đầy đủ và cần đối chiếu tài liệu hãng trước khi lập dự toán, vì thẻ mở rộng thường có nhiều biến thể cùng gốc tên.
| Hạng mục | Thông số |
|---|---|
| Loại thiết bị | Thẻ mở rộng giao tiếp, không phải máy tính hoàn chỉnh |
| Chuẩn ghép nối | UIO40, xếp chồng trên bo mạch đơn UIO40-Express 2,5 inch |
| Chức năng chính | Bộ chia Ethernet Gigabit 4 cổng cho cụm bo mạch |
| Kiểu triển khai | Cắm và chạy, không phải viết thêm phần mềm cho lớp mạng |
| Nền tảng đi kèm | Bo mạch lõi họ UIO40-Express của Advantech |
| Nguồn cấp | Theo tài liệu hãng, lấy qua cụm bo mạch lõi |
| Nhiệt độ làm việc | Theo tài liệu hãng |
| Kích thước và trọng lượng | Theo tài liệu hãng |
| Chứng nhận | Theo tài liệu hãng |
Ba dòng đầu bảng quyết định cách đưa thẻ vào thiết kế. UIO-4036 không có vỏ và không có nguồn riêng, nên trong danh mục vật tư nó luôn đi kèm bo mạch lõi và một bộ khung cơ khí. Bốn cổng Gigabit là con số hữu hạn, phải trừ trước một cổng cho tuyến lên nếu cụm máy tính còn phải nối về mạng nhà máy. Và vì là phương án cắm và chạy, phần việc còn lại chủ yếu là đặt địa chỉ mạng cho thiết bị đầu cuối chứ không phải phát triển trình điều khiển.
Một lưu ý về mã đặt hàng. Họ thẻ UIO-40xx có nhiều mã gần giống nhau, khác nhau ở loại giao tiếp bổ sung. Khi gửi yêu cầu báo giá, nên chụp nhãn thẻ hiện có hoặc mô tả rõ số cổng và loại cổng cần thêm, tránh đặt nhầm một thẻ mở rộng không đúng chức năng.
Advantech UIO-4036 dùng cho việc gì
Thẻ hợp với những điểm cần gom vài nhánh mạng ngay tại chỗ, trong không gian tủ chật và ngân sách hạn chế. Bốn tình huống dưới đây gặp nhiều tại dự án Việt Nam.
- Tủ điều khiển cụm máy trong xưởng. Một cụm gồm ba đến bốn thiết bị có cổng Ethernet: bộ điều khiển, camera kiểm tra, cân điện tử, đầu đọc mã. Thay vì kéo bốn sợi cáp về phòng máy, cụm máy tính nhúng đặt ngay tại tủ thu dữ liệu tại chỗ rồi gửi về một đường duy nhất.
- Trạm thu thập dữ liệu ngoài hiện trường. Ở nhà trạm, bãi chứa hay khu vực xa phòng máy, chi phí kéo cáp trục thường lớn hơn chi phí thiết bị. Một cụm máy tính biên có sẵn bốn cổng mạng giúp gom thiết bị tại chỗ và giảm số sợi cáp chạy về trung tâm.
- Bàn thử nghiệm và bàn nghiệm thu. Khi chạy thử phần mềm điều khiển, kỹ sư cần đấu cùng lúc máy tính lập trình, thiết bị đích và thiết bị đo. Một cụm bo mạch nhỏ có bốn cổng đủ cho cả ba máy mà không phải mượn switch của mạng sản xuất.
- Máy tự phục vụ và tủ kiosk. Trong thân máy hẹp, mỗi centimet đều tính. Cách xếp chồng bo mạch của chuẩn UIO40 cho phép dồn phần tính toán và phần mạng vào một khối, giữ chỗ trống cho bộ nguồn và cụm cơ khí.
Điểm chung của bốn tình huống là số thiết bị nhỏ và cố định. Khi số cổng vượt quá bốn hoặc khi tuyến mạng cần nguồn dự phòng và rơ le báo lỗi, một switch công nghiệp EKI-3528 hoặc mã cao hơn cùng dòng là lựa chọn phù hợp hơn.
So sánh với các dòng cùng nhóm
Bảng dưới đặt UIO-4036 cạnh những mã khác trong cùng hệ sinh thái UIO40 để thấy mỗi thành phần đảm nhiệm phần việc nào. Các ô chưa có căn cứ chắc chắn được ghi theo tài liệu hãng thay vì suy đoán.
| Mã | Vai trò trong cụm | Giao tiếp bổ sung | Nguồn | Điểm mạnh |
|---|---|---|---|---|
| UIO-4036 | Thẻ mở rộng | Bộ chia Ethernet Gigabit 4 cổng | Lấy qua bo mạch lõi | Gom nhiều nhánh mạng tại chỗ, triển khai theo kiểu cắm và chạy |
| UIO-4032 | Thẻ mở rộng | Theo tài liệu hãng | Lấy qua bo mạch lõi | Cùng cách ghép cơ khí, chọn khi bài toán cần loại giao tiếp khác Ethernet |
| UIO-4030 | Thẻ mở rộng | 1 RS-232, 1 RS-485, 4 vào và 4 ra số | Lấy qua bo mạch lõi | Thêm cổng nối tiếp và vào ra số cho cụm |
| UIO40-Express | Bo mạch lõi | Bộ cổng cơ bản trên bo mạch, theo tài liệu hãng | Nguồn một chiều cấp cho cả cụm | Phần tính toán của cụm, dải nhiệt công bố âm 40 đến 85 độ C, giữ nguyên khi đổi thẻ mở rộng |
Cách chọn khá rõ ràng. Nếu phần việc là gom cổng mạng thì UIO-4036 là mã đúng. Nếu bài toán cần loại tín hiệu khác, xem thẻ mở rộng UIO-4032 hoặc thẻ mở rộng UIO-4030 rồi đối chiếu tài liệu hãng theo mã đặt hàng đầy đủ. Phần lõi tính toán trong cả ba trường hợp vẫn là bo mạch đơn UIO40-Express 2,5 inch. Khi cần một thiết bị hoàn chỉnh có vỏ, có nguồn và lắp thẳng vào tủ, hướng đi khác là chọn máy tính nhúng không quạt thay vì tự ghép bo mạch.
Mua Advantech UIO-4036 ở đâu
Thẻ mở rộng và bo mạch nhúng của hãng được xếp trong chuyên mục thiết bị công nghiệp và giải pháp IoT công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. UIO-4036 không nằm trong danh sách hàng có sẵn trên trang cửa hàng, nên cấu hình và thời gian giao cần xác nhận theo từng đơn.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: mã bo mạch lõi UIO40-Express đang dùng hoặc dự kiến dùng, số thiết bị mạng cần đấu vào cụm, nguồn cấp sẵn có trong tủ, và chiều cao còn trống khi xếp chồng bo mạch. Bốn thông tin này quyết định mã đặt hàng đầy đủ và bộ phụ kiện cơ khí đi kèm. Nếu cụm bo mạch sẽ đặt trong tủ kín, nên nêu thêm nhiệt độ môi trường tại điểm lắp để tính phương án tản nhiệt.
Để đối chiếu với các nền tảng tính toán khác của hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu bài toán không dừng ở việc mở rộng cổng mà còn phải chọn máy tính điều khiển cho tủ, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech UIO-4036
Advantech UIO-4036 là thiết bị gì?
UIO-4036 là thẻ mở rộng theo chuẩn UIO40 của Advantech. Thẻ không chạy độc lập mà lắp chồng lên bo mạch đơn UIO40-Express, bổ sung chức năng bộ chia Ethernet Gigabit 4 cổng cho cụm máy tính nhúng. Mục đích là gom nhiều nhánh mạng thiết bị về một máy tính biên mà không phải đặt thêm switch rời trong tủ.
UIO-4036 có chạy riêng được không?
Không. Thẻ mở rộng chỉ hoạt động khi ghép với bo mạch lõi UIO40-Express và được cấp nguồn qua cụm bo mạch đó. Khi lập danh mục vật tư, cần tính đủ ba phần: bo mạch lõi, thẻ mở rộng và khung vỏ hoặc giá đỡ để cố định cụm bo mạch trong tủ điện.
UIO-4036 khác UIO-4032 và UIO-4030 ở điểm nào?
Ba mã cùng thuộc họ thẻ mở rộng UIO-40xx nên giống nhau về cách ghép cơ khí và về bo mạch lõi đi kèm. Khác biệt nằm ở loại giao tiếp mà mỗi thẻ bổ sung. UIO-4036 được mô tả là phương án bộ chia Ethernet Gigabit 4 cổng. Với các mã còn lại, cần đối chiếu tài liệu hãng theo mã đặt hàng đầy đủ trước khi lập dự toán.
Dùng UIO-4036 thay cho switch công nghiệp được không?
Chỉ trong phạm vi hẹp. UIO-4036 gom vài nhánh mạng ngay tại cụm máy tính nhúng, hợp với tủ nhỏ và số thiết bị ít. Khi tuyến mạng cần nguồn dự phòng, rơ le báo lỗi, quản lý VLAN hoặc số cổng lớn hơn, một switch công nghiệp độc lập vẫn là lựa chọn đúng.
Cần nêu thông tin gì khi hỏi mua UIO-4036?
Nên nêu bốn nội dung: mã bo mạch lõi UIO40-Express đang dùng hoặc dự kiến dùng, số thiết bị mạng cần đấu vào, nguồn cấp sẵn có trong tủ, và không gian còn trống theo chiều cao khi xếp chồng bo mạch. Bốn thông tin này quyết định mã đặt hàng đầy đủ và bộ phụ kiện cơ khí đi kèm.
