Advantech IPC-100 là máy tính công nghiệp cao 1U, rộng 480 mm và sâu 288 mm, gắn được vào tủ rack 19 inch tiêu chuẩn. Máy chạy không quạt trên nền Intel Atom N450 với bo mạch khổ Mini-ITX chuẩn công nghiệp, có 3 cổng COM và 2 cổng mạng gigabit. Bài viết trình bày thông số, các tình huống lắp đặt, đối chiếu với những dòng cùng nhóm và nơi đặt mua.
Thông số kỹ thuật Advantech IPC-100
Bảng dưới đây tổng hợp thông số hãng công bố cho dòng máy này.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy tính công nghiệp 1U không quạt, gắn tủ rack 19 inch |
| Bộ xử lý | Intel Atom N450, 1,66 GHz |
| Chipset | Intel ICH8M |
| Bo mạch | Khổ Mini-ITX chuẩn công nghiệp |
| BIOS | Chuẩn SPI, dung lượng 16 Mbit |
| Đồ họa | Nhân đồ họa tích hợp, xung 200 hoặc 400 MHz |
| Bộ nhớ hiển thị | Chia sẻ động từ bộ nhớ hệ thống, tối đa 224 MB |
| Độ phân giải | Tới 1400 x 1050 điểm ảnh, 32 bit, tần số quét 60 Hz |
| Lưu trữ | 1 ổ quang mỏng chuẩn SATA và 1 ổ 2,5 inch chuẩn SATA |
| Cổng mặt sau | 1 VGA, 3 COM, 4 USB 2.0, 2 cổng mạng, 1 ngõ ra âm thanh, 1 ngõ vào micro |
| Chế độ cổng COM | COM2 đặt được RS-232, RS-422 hoặc RS-485; COM1 và COM3 là RS-232 |
| Bộ điều khiển mạng | Intel 82567v và Intel 82583v, tốc độ 10/100/1000 Mbps |
| Khe mở rộng | 1 khe PCI qua card riser, 1 khe mini PCIe |
| Nguồn | Bo nguồn xoay chiều sang một chiều 12 V, công suất 60 W |
| Đèn báo | Đèn nguồn và đèn hoạt động ổ cứng |
| Điều khiển | Công tắc nguồn ở mặt sau, nút bấm ở mặt trước |
| Vật liệu thân | Thép |
| Kích thước | 480 x 44 x 288 mm |
| Khối lượng | 3,6 kg |
Ba con số trong bảng quyết định vị trí của dòng máy này trong danh mục thiết bị. Chiều cao 44 mm là đúng một đơn vị rack, nên máy chiếm một tầng trong tủ và xếp chồng được với thiết bị mạng. Chiều sâu 288 mm ngắn hơn nhiều so với máy chủ thông thường, nên máy vào được cả tủ rack nông đặt sát tường. Bo nguồn 60 W cho biết cấu hình này thuộc nhóm tiêu thụ điện thấp, phù hợp trạm chạy liên tục nhiều năm.
Bộ xử lý Atom N450 và bộ nhớ hiển thị chia sẻ tối đa 224 MB đặt IPC-100 vào nhóm trạm truyền thông và trạm giám sát, không phải nhóm máy xử lý ảnh. Khi bài toán cần năng lực tính toán cao hơn nhưng vẫn phải gắn tủ rack, nên chuyển sang nhóm Rackmount IPC có bo mạch chủ khổ lớn.
Advantech IPC-100 dùng cho việc gì
Ba tình huống dưới đây là các vị trí lắp đặt thường gặp của dòng máy này.
Trạm truyền thông trong tủ rack. Máy gắn vào tủ cùng tầng với bộ chuyển mạch và bộ định tuyến, dùng hai cổng mạng để tách vùng quản lý và vùng dữ liệu. Cấu hình không quạt giúp giảm tiếng ồn trong phòng kỹ thuật và giảm lượng bụi hút vào tủ.
Trạm gom tín hiệu nối tiếp trong tủ điện. Ba cổng COM cho phép nối trực tiếp bộ điều khiển, đồng hồ đo và bộ chuyển đổi tín hiệu. Việc đặt cổng COM2 sang chế độ RS-485 làm được ngay trong phần thiết lập máy, không cần bộ chuyển đổi ngoài. Khi lắp, cần bắt hai tai giá vào thân máy bằng vít đi kèm rồi gắn máy vào thanh ray của tủ.
Trạm giám sát chạy liên tục ở phòng kỹ thuật. Máy chạy phần mềm thu thập số liệu và ghi nhật ký, xuất hình ra một màn hình chung của phòng. Với mức tiêu thụ điện thấp, chi phí điện cho một trạm chạy quanh năm nhỏ hơn nhiều so với dùng máy để bàn thông thường.
Ở cả ba tình huống, hai điểm cần lưu ý khi lắp đặt. Thứ nhất, máy không có quạt nên phải chừa khoảng hở phía trên và phía sau để thoát nhiệt; xếp sát hai thiết bị nóng ở tầng trên và tầng dưới sẽ làm nhiệt độ thân máy tăng. Thứ hai, card cắm vào khe PCI phải là loại thấp vì thân máy chỉ cao 1U, nên cần xác nhận chiều cao card trước khi đặt hàng.
So sánh với các dòng cùng nhóm
Bảng dưới đây đối chiếu IPC-100 với ba dòng máy khác của Advantech đang có trên site. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Model | Bộ xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| IPC-100 | Intel Atom N450 1,66 GHz | 3 COM, 4 USB 2.0, 2 cổng mạng, VGA | Bo nguồn 12 V, 60 W | Theo tài liệu hãng | Chỉ cao 1U, chạy không quạt, tiêu thụ điện thấp |
| IPC-510 | Theo bo mạch chủ lắp vào | Cổng USB và bàn phím đưa ra mặt trước | Bộ nguồn chuẩn PS/2 | Theo tài liệu hãng | Vỏ rack chi phí thấp, 3 khoang 5,25 inch và 2 khoang 3,5 inch |

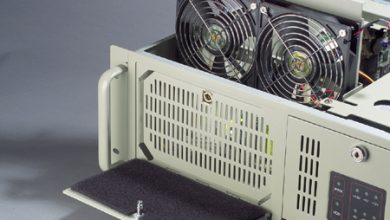

| IPC-610H | Theo bo mạch đơn lắp vào | Cổng USB và bàn phím đưa ra mặt trước | Nguồn đơn hoặc nguồn dự phòng tới 500 W | Theo tài liệu hãng | Vỏ rack 4U, tới 15 card mở rộng, cửa trước khoá được |
| ARK-3360F | Intel Atom N450 hoặc D510 1,66 GHz | 6 COM, 6 USB, tới 3 cổng mạng | 12 đến 24 V một chiều | Theo tài liệu hãng | Máy hộp không quạt, cổng nối tiếp cách ly tới 7,5 kV |
Cách chọn theo bài toán như sau. Nếu bắt buộc gắn tủ rack và cần nhiều khoang ổ hoặc nhiều card, chọn IPC-510 hoặc IPC-610H thay vì cố lắp card vào thân 1U. Nếu trạm không có tủ rack và cần nhiều cổng nối tiếp cách ly, ARK-3360F là phương án cùng nền tảng Atom nhưng dạng máy hộp. IPC-100 hợp nhất với trạm đã có tủ rack, cần một máy tính mỏng, chạy êm và ít tiêu thụ điện. Các dòng vỏ máy nhiều khe hơn được trình bày trong bài máy tính công nghiệp Advantech IPC-6806.
Mua Advantech IPC-100 ở đâu
Trên site này, nhóm máy gắn tủ rack nằm trong danh mục Rackmount IPC, thuộc danh mục tổng máy tính công nghiệp IPC. Nhóm máy chạy không quạt được giới thiệu trong bài máy tính công nghiệp không quạt.
Khi gửi yêu cầu báo giá, nên nêu bốn thông tin: dung lượng bộ nhớ, kiểu ổ lưu trữ, chế độ cần dùng của các cổng COM và card mở rộng dự kiến kèm chiều cao card. Bốn thông tin này quyết định cấu hình đặt hàng và bộ phụ kiện gắn tủ đi kèm. Với dự án cần đối chiếu thêm các dòng khác của hãng, tham khảo danh mục máy tính công nghiệp Advantech trên IPC247.
Trường hợp chưa rõ nên chọn máy 1U gắn tủ hay máy hộp không quạt đặt trong tủ điện, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng thông số phía trên.
Câu hỏi thường gặp về Advantech IPC-100
Advantech IPC-100 là máy gì?
IPC-100 là máy tính công nghiệp cao 1U, rộng 480 mm và sâu 288 mm, gắn được vào tủ rack 19 inch. Máy chạy không quạt trên nền Intel Atom N450 1,66 GHz với bo mạch khổ Mini-ITX chuẩn công nghiệp. Thân máy làm bằng thép, nặng 3,6 kg.
IPC-100 có bao nhiêu cổng kết nối?
Mặt sau máy bố trí 1 cổng VGA, 3 cổng COM, 4 cổng USB 2.0, 2 cổng mạng, 1 ngõ ra âm thanh và 1 ngõ vào micro. Trong ba cổng COM, cổng thứ hai đặt được ở chế độ RS-232, RS-422 hoặc RS-485, hai cổng còn lại là RS-232.
IPC-100 mở rộng được những gì?
Máy có một khe PCI qua card riser và một khe mini PCIe. Vì thân máy chỉ cao 1U, card cắm vào khe PCI phải là loại thấp và lắp nằm ngang qua card riser. Cần xác nhận chiều cao card với đơn vị cung cấp trước khi đặt hàng.
Vì sao IPC-100 không dùng quạt?
Bộ xử lý Atom N450 có mức tiêu thụ điện thấp, cả máy dùng bo nguồn 12 V công suất 60 W, nên nhiệt sinh ra đủ nhỏ để tản qua thân thép. Bỏ quạt đồng nghĩa bỏ luôn bộ phận cơ khí hỏng sớm nhất và bỏ luôn cửa hút bụi vào bên trong.
IPC-100 dùng cho ứng dụng nào?
Dòng máy này hướng tới các trạm viễn thông và trạm tự động hóa cần một máy tính gắn tủ rack, chạy liên tục, tiêu thụ điện thấp và có nhiều cổng nối tiếp. Máy không dành cho khâu xử lý ảnh hoặc chạy cơ sở dữ liệu lớn.
