Advantech IPC-6806: vỏ máy 6 khe cắm cho SBC công nghiệp

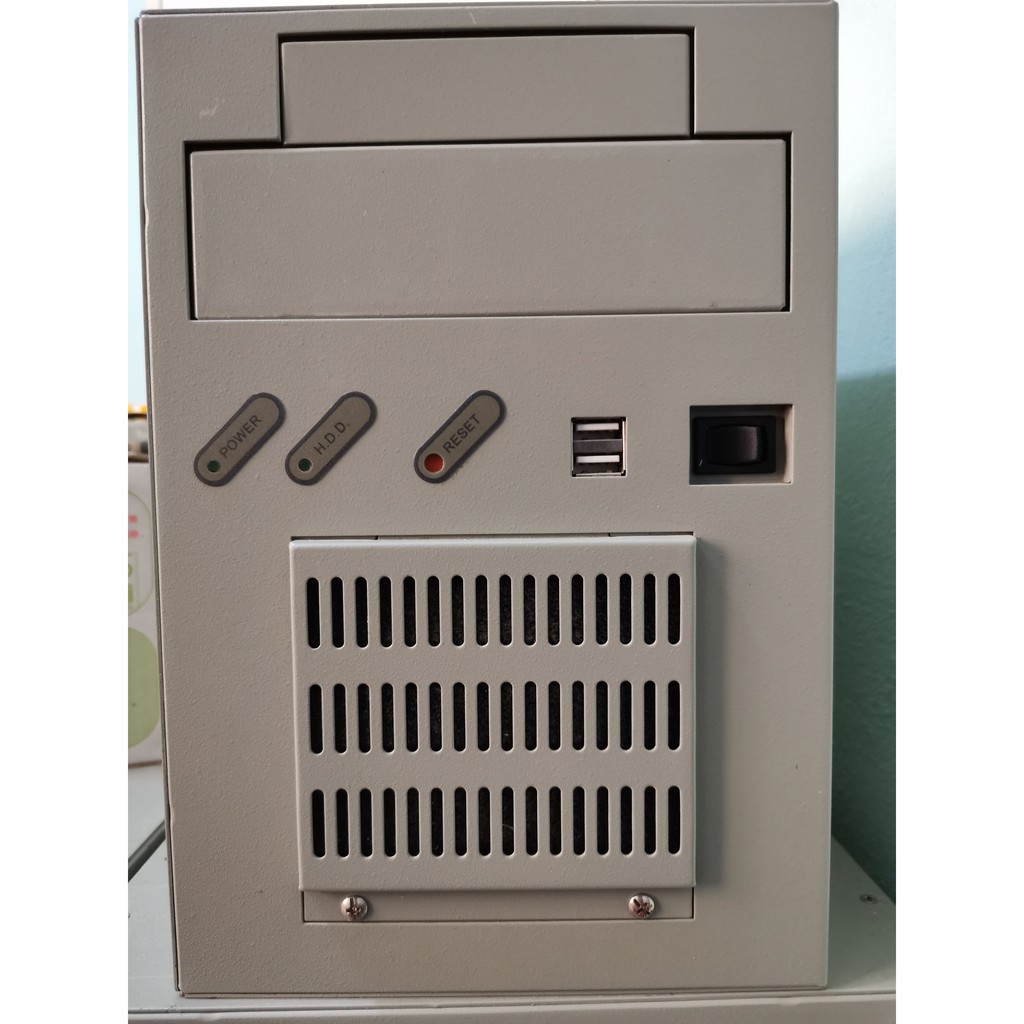

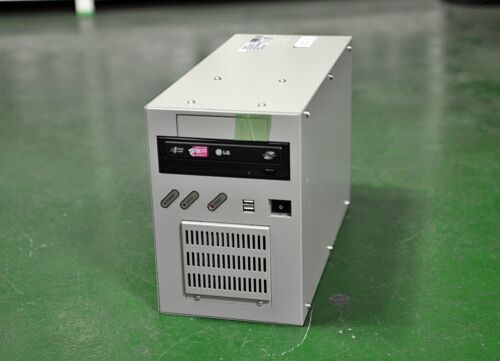

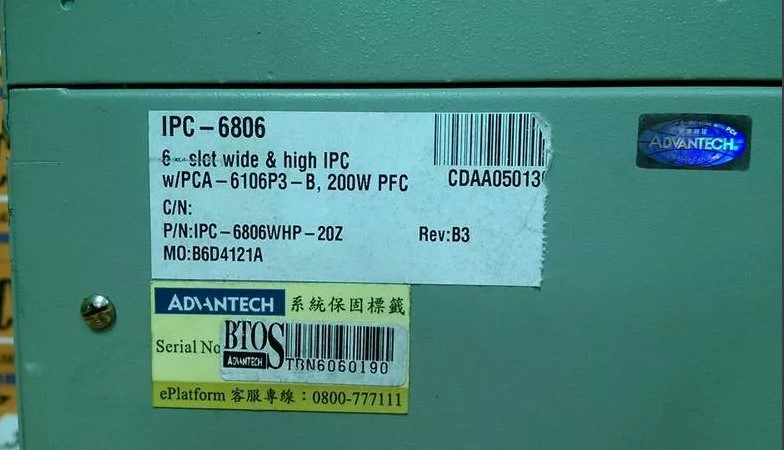

Advantech IPC-6806 là vỏ máy tính công nghiệp 6 khe cắm, dùng kiến trúc bo mạch đơn cắm trên backplane thay vì bo mạch chủ để bàn. Thân máy chịu rung trong dải 5 đến 500 Hz, làm việc ở 0 đến 45 độ C, có quạt 9 cm tháo lắp nhanh kèm lọc bụi và bảng đèn báo trạng thái ở mặt trước. Bài viết trình bày thông số, các tình huống lắp đặt, đối chiếu với những vỏ máy cùng nhóm và nơi đặt mua.

Thông số kỹ thuật Advantech IPC-6806

Bảng dưới đây tổng hợp thông số được hãng công bố cho dòng vỏ máy này. Cấu hình bo mạch đơn, bộ nhớ và ổ lưu trữ lắp theo từng đơn hàng nên không nằm trong bảng.

Điểm khác biệt lớn nhất của IPC-6806 so với vỏ máy công nghiệp thông thường nằm ở kiến trúc bên trong. Phần xử lý không phải bo mạch chủ nằm ngang dưới đáy máy, mà là một card cắm đứng trên backplane cùng hàng với các card mở rộng. Khi card xử lý hỏng, kỹ thuật viên rút card ra thay và cắm card mới, không phải tháo toàn bộ dây tín hiệu đang nối vào các card khác. Với trạm có mười mấy đường tín hiệu đi vào, cách này rút ngắn thời gian dừng máy đáng kể.

Dải rung 5 đến 500 Hz là con số cần đối chiếu khi đặt máy ở nơi có rung truyền qua khung, chẳng hạn sàn thao tác gần máy dập hoặc bệ máy đặt trên xe. Dải nhiệt 0 đến 45 độ C cho thấy đây là vỏ máy cho khu vực có mái che, không phải cho tủ ngoài trời phơi nắng.

Advantech IPC-6806 dùng cho việc gì

Bốn tình huống dưới đây là các vị trí lắp đặt thường gặp của dòng vỏ máy này.

Trạm thu thập dữ liệu nhiều kênh trong tủ điện. Máy treo tường bên trong tủ, các khe còn lại của backplane cắm card vào ra số và card đo tương tự. Toàn bộ dây tín hiệu đi vào từ phía sau, nên khi bảo trì chỉ cần mở cửa tủ và thao tác ở mặt trước.

Trạm điều khiển trên chuyền có rung. Vỏ đặt trên khung thép cạnh máy, tận dụng dải chịu rung 5 đến 500 Hz và khoang ổ chống sốc. Cấu hình này thay cho bộ máy để bàn đặt trên sàn, vốn hay hỏng ổ cứng sau vài tháng chạy cạnh máy dập hoặc máy ép.

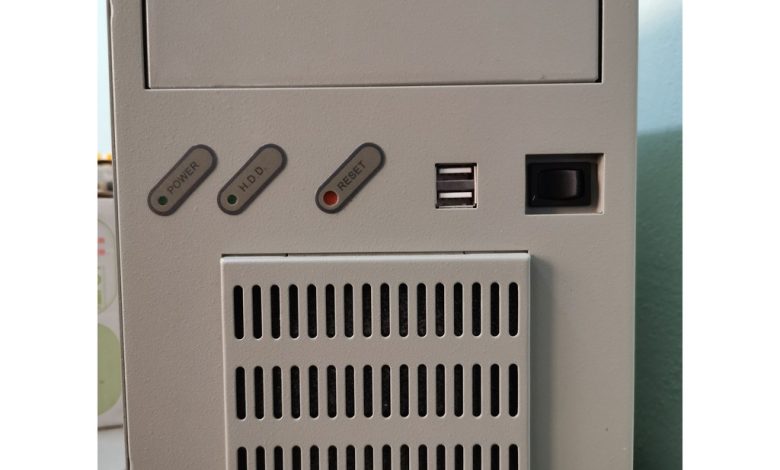

Phòng điều khiển của hệ thống giám sát. Máy đặt trên bàn, chạy phần mềm thu thập và giám sát liên tục qua các ca. Đèn báo nguồn và đèn ổ cứng ở mặt trước cho phép người trực nhận biết trạng thái từ xa mà không cần mở màn hình.

Trạm ngoài nhà xưởng có mái che. Với vị trí không điều hoà nhưng có mái, dải 0 đến 45 độ C thường vẫn đáp ứng, miễn là quạt 9 cm không bị chắn và lọc bụi được vệ sinh đúng chu kỳ. Trường hợp nhiệt độ vượt mức này, nên chuyển sang nhóm máy hộp không quạt dải nhiệt rộng.

Bản treo tường có mã riêng, được trình bày trong bài máy tính công nghiệp Advantech IPC-6806W-35CE. Khi lập danh mục vật tư, nên ghi mã đầy đủ thay vì chỉ ghi tên dòng.

So sánh với các dòng cùng nhóm

Bảng dưới đây đối chiếu IPC-6806 với ba vỏ máy công nghiệp khác của Advantech đang có trên site. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.

Cách chọn theo bài toán như sau. Nếu trạm cần trên sáu card mở rộng hoặc phải gắn vào tủ rack chung với thiết bị mạng, chọn IPC-610H. Nếu cần chi phí thấp và số card ít, bo mạch chủ chuẩn phổ thông của IPC-5120 là phương án hợp lý hơn, vì linh kiện thay thế dễ mua tại chỗ. Nếu trạm đặt ở khu vực có người qua lại và cần khoá mặt trước, chọn IPC-7220 hoặc dòng IPC-7130. IPC-6806 hợp nhất với trạm cần thay nhanh phần xử lý mà giữ nguyên toàn bộ đấu nối phía sau.

Mua Advantech IPC-6806 ở đâu

Trên site này, nhóm vỏ máy công nghiệp nằm trong danh mục tổng máy tính công nghiệp IPC, chia thành hai nhánh là Rackmount IPC cho tủ rack và Desktop/Wallmount IPC cho vị trí đặt bàn hoặc treo tường. IPC-6806 thuộc nhóm thứ hai.

Khi gửi yêu cầu báo giá, nên nêu năm thông tin: mã thân máy trong ba phiên bản kích cỡ, loại bo mạch đơn dự kiến, số card mở rộng và loại card, dung lượng bộ nhớ, kiểu ổ lưu trữ. Năm thông tin này quyết định backplane, bộ nguồn và cấu hình khoang ổ đi kèm. Với dự án cần đối chiếu thêm các dòng khác của hãng, tham khảo danh mục máy tính công nghiệp Advantech trên IPC247.

Trường hợp chưa rõ nên đi theo kiến trúc bo mạch đơn hay bo mạch chủ chuẩn phổ thông, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.

Câu hỏi thường gặp về Advantech IPC-6806

Advantech IPC-6806 là máy gì?

IPC-6806 là vỏ máy tính công nghiệp 6 khe cắm của Advantech, dùng kiến trúc bo mạch đơn cắm trên backplane thay vì bo mạch chủ để bàn. Vỏ đặt được trên bàn hoặc treo tường, có quạt 9 cm kèm lọc bụi và bảng đèn báo trạng thái ở mặt trước. Cấu hình bo mạch đơn, bộ nhớ và ổ lưu trữ lắp theo từng đơn hàng.

IPC-6806 chịu rung và nhiệt độ ở mức nào?

Theo tài liệu hãng, thân máy chịu rung trong dải tần 5 đến 500 Hz, làm việc ở nhiệt độ 0 đến 45 độ C và độ ẩm 10 đến 85 phần trăm không ngưng tụ ở 40 độ C. Các mức này đủ cho xưởng có mái che, trạm ven đường và các vị trí có rung truyền qua khung máy.

Kiến trúc bo mạch đơn và backplane khác gì bo mạch chủ ATX?

Với kiến trúc bo mạch đơn, phần xử lý nằm trên một card cắm vào backplane cùng hàng với các card mở rộng. Khi phần xử lý hỏng, kỹ thuật viên rút card ra thay mà không tháo toàn bộ dây tín hiệu. Bo mạch chủ ATX thì rẻ hơn và dễ mua linh kiện thay thế hơn, nhưng thay thế mất nhiều thời gian hơn.

IPC-6806 lắp được bao nhiêu card mở rộng?

Backplane của máy có 6 khe, trong đó một khe dành cho bo mạch đơn. Số khe còn lại dùng cho card thu thập dữ liệu, card truyền thông hoặc card vào ra số. Khi tính nhu cầu, cần cộng thêm một khe dự phòng cho lần mở rộng sau.

Bảo trì IPC-6806 cần làm gì định kỳ?

Việc định kỳ gồm vệ sinh lọc bụi ở cửa gió, kiểm tra quạt 9 cm, đo nhiệt độ bên trong thân máy và rà nhật ký lỗi. Quạt của dòng này tháo lắp nhanh nên việc vệ sinh không cần tháo card. Với xưởng nhiều bụi, nên rút ngắn chu kỳ so với khuyến nghị của hãng.
