Triển khai bảng hiệu kỹ thuật số Advantech cho một điểm là việc của một buổi. Triển khai cho ba mươi điểm là một dự án, và phần lớn rủi ro nằm ngoài thiết bị: khảo sát thiếu số liệu, mỗi điểm một cấu hình, không có hồ sơ nghiệm thu, không ai chịu phần vận hành sau bàn giao. Bài viết mô tả bốn giai đoạn của một dự án chuỗi, những số liệu phải ghi ở khâu khảo sát và bộ hồ sơ tối thiểu cho mỗi điểm. Phần cấu trúc kỹ thuật của hệ thống và thông số từng model nằm ở các bài dẫn bên dưới.
1. Bốn giai đoạn của một dự án chuỗi
| Giai đoạn | Kết quả phải có | Rủi ro nếu bỏ qua |
|---|---|---|
| Khảo sát điểm | Bảng số liệu từng điểm, danh sách vật tư theo điểm | Thiếu cáp, thiếu ngàm, chọn nhầm cỡ thân máy ở phần lớn điểm |
| Chốt cấu hình chuẩn | Một bản cài đặt gốc, quy tắc đặt tên, mẫu lịch phát | Mỗi điểm một kiểu, sự cố ở điểm này không dùng lại được cách xử lý |
| Lắp đặt và nghiệm thu | Biên bản có ảnh, sơ đồ cáp, số đo nhiệt độ | Không có căn cứ khi tranh luận nguyên nhân hỏng |
| Bàn giao vận hành | Phân quyền, quy trình cảnh báo, đầu mối duyệt nội dung | Màn hiển thị sai lịch trong nhiều ngày mà không ai biết |
Thứ tự này không đảo được. Chốt cấu hình trước khi khảo sát dẫn tới mua nhầm; lắp đồng loạt trước khi có điểm mẫu chạy thật dẫn tới nhân bản một lỗi ra toàn hệ thống.
2. Khảo sát điểm: bảy số liệu phải ghi
Mỗi điểm cần một phiếu khảo sát giống nhau. Bảy mục dưới đây quyết định gần như toàn bộ danh sách vật tư.
- Số màn và độ phân giải thực của từng màn. Hai số này quyết định số ngõ hình cần có và mức đồ họa cần tới. Một điểm ba màn có thể dùng một máy ba ngõ hình, hoặc hai máy hai ngõ hình khi muốn hỏng một máy chỉ mất một phần cụm.
- Khoảng cách từ vị trí đặt máy tới màn xa nhất. Vượt ngưỡng chạy tốt của cáp HDMI thường thì phải thêm bộ khuếch đại hoặc cáp quang HDMI cho riêng đoạn đó, và đây là khoản hay thiếu trong dự toán.
- Kích thước khe kỹ thuật tại vị trí đặt máy. Khe dưới 25 mm loại bỏ nhóm thân máy đầy đủ và bắt buộc dùng nhóm thân mỏng hoặc mô-đun cắm vào màn.
- Nhiệt độ tại vị trí đặt vào giờ nóng nhất. Đo thật chứ không lấy nhiệt độ phòng, vì hộp kín sau màn nóng hơn nhiều so với không khí xung quanh.
- Đường mạng sẵn có tại điểm. Có sẵn cổng mạng riêng hay phải kéo mới, băng thông giờ cao điểm, và mạng đó có đang dùng chung với hệ thống thanh toán hay không.
- Nguồn điện và vị trí ổ cắm. Ổ cắm cách vị trí máy bao xa, có nằm trong nhóm bị cắt điện khi đóng cửa hay không, có cần bộ lưu điện cho thiết bị hiển thị hay không.
- Người phụ trách tại điểm. Ai bật tắt, ai được phép rút cáp khi dọn dẹp, ai gọi báo khi màn hiển thị sai. Thiếu mục này thì mọi quy trình cảnh báo về sau đều thiếu người nhận.
3. Cấu hình chuẩn và bộ vật tư cho mỗi điểm
Sau khảo sát, các điểm thường gom được về hai tới ba nhóm cấu hình chứ không phải ba mươi cấu hình khác nhau. Mỗi nhóm chốt một bộ gồm ba phần.
- Bản cài đặt gốc. Một máy được cài và cấu hình đầy đủ, chạy thử, rồi nhân bản cho các máy còn lại. Trong bản gốc đã có phần mềm phát nội dung, tài khoản quản trị, thiết lập nguồn và thiết lập tự khởi động lại khi có điện trở lại.
- Quy tắc đặt tên và nhãn. Tên thiết bị nên chứa mã điểm và vị trí màn, ví dụ mã cửa hàng cộng số thứ tự màn. Nhãn dán ở cả hai đầu mỗi sợi cáp hình. Việc nhỏ này quyết định thời gian xử lý sự cố ở điểm cách trung tâm vài trăm cây số.
- Bộ vật tư đóng gói theo điểm. Máy, ngàm, cáp đúng chiều dài đã đo, bộ khuếch đại nếu cần, dây nguồn, ốc vít và phiếu lắp đặt in sẵn. Đóng gói theo điểm chứ không theo chủng loại giúp đội lắp không phải phân loại tại hiện trường.

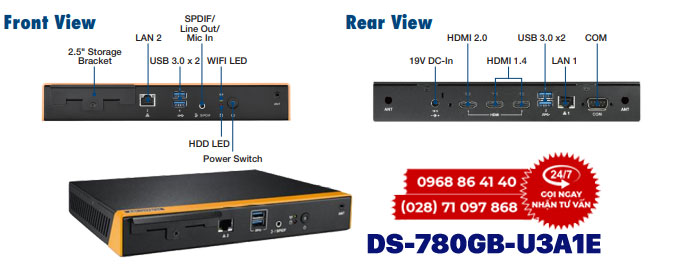

Việc chọn model cho từng nhóm dựa trên hai số đầu tiên trong phiếu khảo sát. Điểm ba màn cùng một lịch phát hợp với nhóm ba ngõ hình như DS-780GB-U3A1E. Điểm một tới hai màn nội dung phổ thông hợp với nhóm thân mỏng hai ngõ hình như DS-066GB-U0A1E. Điểm chỉ phát danh sách video quay sẵn và bị siết ngân sách hợp với nhóm nền ARM. Cách so sánh đầy đủ giữa các nhóm nằm ở bài hệ thống bảng hiệu kỹ thuật số Advantech.
4. Lắp đặt và nghiệm thu từng điểm
Nguyên tắc quan trọng nhất ở giai đoạn này là lắp điểm mẫu trước. Một tới hai điểm chạy thật ít nhất hai tuần, đủ để lộ các lỗi chỉ xuất hiện khi vận hành liên tục, rồi mới nhân rộng ra toàn chuỗi.
Biên bản nghiệm thu mỗi điểm nên gồm sáu mục: ảnh vị trí lắp, sơ đồ đấu cáp có ghi nhãn, kết quả đo nhiệt độ vào giờ nóng nhất, ảnh chụp màn hình đang phát đúng lịch, mã thiết bị cùng địa chỉ mạng đã đăng ký trên hệ thống quản lý, và chữ ký của người phụ trách tại điểm. Bộ hồ sơ này rất mỏng nhưng là căn cứ duy nhất khi cần xác định một sự cố về sau bắt nguồn từ thiết bị, từ môi trường lắp đặt hay từ thao tác tại chỗ.
Ba việc hay bị bỏ qua ở khâu lắp. Một, không đo nhiệt độ vì hôm lắp trời mát. Hai, không ghi nhãn cáp vì lúc lắp chỉ có ba sợi và người lắp nhớ hết. Ba, không đăng ký thiết bị lên hệ thống quản lý ngay tại điểm, để lại làm sau rồi quên. Cả ba đều rẻ khi làm đúng lúc và đắt khi phải quay lại.
5. Bàn giao vận hành và chi phí sau lắp

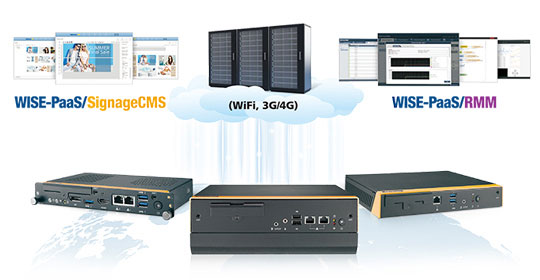

Dự án chưa kết thúc khi màn hình sáng. Ba việc phải chốt bằng văn bản trước khi đóng dự án: ai được duyệt nội dung để các điểm không lệch nhau, khung giờ đẩy bản cập nhật để không tranh băng thông với hệ thống thanh toán, và quy trình cảnh báo khi một đầu phát mất kết nối. Cần nhớ đầu phát mất mạng vẫn tiếp tục phát nội dung đã lưu, nên màn hình vẫn sáng và vẫn có hình; hệ thống phải cảnh báo theo trạng thái kết nối chứ không chờ nhân viên nhìn thấy. Cách dựng lớp quản lý này mô tả chi tiết ở bài quản lý cụm biển báo số từ xa.
Về chi phí, bốn khoản hay bị bỏ sót trong dự toán chuỗi: cáp hình dài kèm bộ khuếch đại cho điểm có khoảng cách lớn, ngàm và hộp kỹ thuật riêng cho từng kiểu mặt bằng, đường mạng tách riêng cho thiết bị hiển thị, và nhân sự đi tới điểm trong năm đầu vận hành. Khoản thứ tư thường lớn nhất và cũng là khoản giảm được nhiều nhất nếu lớp quản lý thiết bị được dựng ngay từ đầu.
6. Chọn thiết bị cho dự án chuỗi
Trước khi hỏi hàng cho một chuỗi, nên có sẵn bảng khảo sát của tất cả các điểm với bảy cột đã nêu ở mục hai. Bảng đó cho biết cần bao nhiêu nhóm cấu hình, mỗi nhóm bao nhiêu máy, tổng chiều dài cáp và số bộ khuếch đại. Danh mục thiết bị đi kèm nằm ở màn hình công nghiệp và máy tính không quạt. Nền tảng về cách chọn cấu hình phần cứng theo môi trường lắp đặt có tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo số ngõ hình, dải nhiệt và kiểu gắn, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về triển khai bảng hiệu kỹ thuật số Advantech
Vì sao phải khảo sát từng điểm thay vì lấy một mẫu chung?
Vì ba con số quyết định vật tư luôn khác nhau giữa các điểm: khoảng cách từ vị trí đặt máy tới màn xa nhất, kích thước khe kỹ thuật và nhiệt độ tại chỗ vào giờ nóng. Lấy một điểm làm mẫu cho cả chuỗi dẫn tới thiếu cáp dài, thiếu ngàm hoặc chọn nhầm cỡ thân máy ở phần lớn điểm còn lại.
Cấu hình chuẩn cho một chuỗi gồm những gì?
Gồm bản cài đặt gốc đã cấu hình sẵn phần mềm phát nội dung, tài khoản quản trị, cách đặt tên thiết bị, cấu hình mạng và các thiết lập nguồn. Nhân bản từ một bản gốc giúp mọi điểm giống nhau, nên khi có sự cố thì cách xử lý ở điểm này áp dụng được cho điểm khác.
Nên lắp điểm mẫu trước hay lắp đồng loạt?
Lắp một tới hai điểm mẫu trước, chạy thật ít nhất hai tuần rồi mới nhân rộng. Hai tuần đủ để lộ các lỗi chỉ xuất hiện khi vận hành liên tục: nhiệt độ buổi trưa, băng thông giờ cao điểm, thao tác của nhân viên tại điểm.
Biên bản nghiệm thu một điểm hiển thị nên có gì?
Ảnh vị trí lắp, sơ đồ đấu cáp có ghi nhãn, kết quả đo nhiệt độ vào giờ nóng, ảnh chụp màn hình đang phát đúng lịch, mã thiết bị và địa chỉ mạng đã đăng ký trên hệ thống quản lý. Bộ hồ sơ này là căn cứ xử lý mọi sự cố về sau.
Chi phí nào hay bị bỏ sót trong dự toán chuỗi?
Bốn khoản: cáp hình dài kèm bộ khuếch đại cho điểm có khoảng cách lớn, ngàm và hộp kỹ thuật riêng cho từng kiểu mặt bằng, chi phí đường mạng tách riêng cho thiết bị hiển thị, và chi phí nhân sự đi tới điểm trong năm đầu vận hành.
