Yêu cầu khách gửi sang thường chỉ có một dòng: "báo giá cho tôi một con server đặt trong tủ rack nhà máy". Nhưng chiếc máy đó có chứa nổi card thu ảnh dài không, ổ cứng hỏng có rút ra được khi máy đang chạy không, mất một bộ nguồn thì dây chuyền có dừng không — ba câu đó nằm ở phần vỏ, không nằm ở CPU. Và vỏ là thứ khách ít hỏi nhất.
Bài này đối chiếu hai vỏ máy chủ công nghiệp Advantech đang bán trên site: HPC-7242 cao 2U và HPC-7442 cao 4U. Mọi con số dưới đây lấy từ datasheet công bố trên trang Advantech, không lấy từ trang bán hàng.
Vỏ máy chủ khác vỏ máy tính công nghiệp ở đâu
Nhiều nhà máy Việt Nam gọi chung mọi hộp lắp tủ rack là "máy chủ". Trên thực tế Advantech chia làm hai nhánh rất khác nhau.

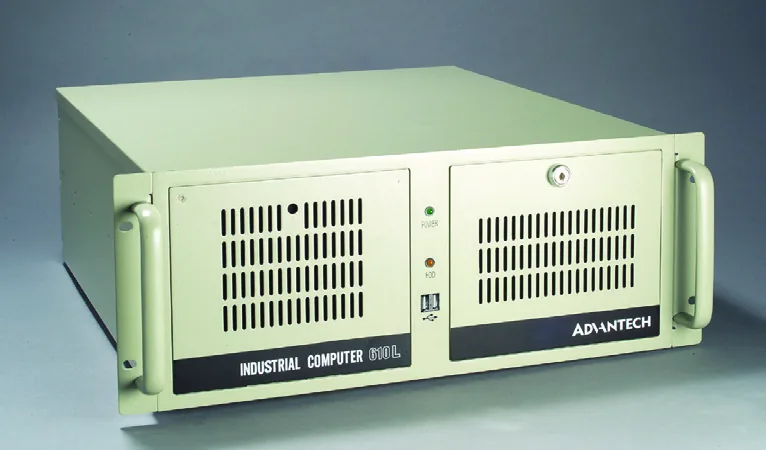

Nhánh thứ nhất là vỏ máy tính công nghiệp cổ điển, đại diện là họ IPC-610H. Datasheet IPC-610-L/IPC-611 ghi rõ: vỏ 4U chứa một bo mạch ATX hoặc một backplane tối đa 15 khe cắm, ba khay 5,25 inch và một khay 3,5 inch, một quạt 12 cm lưu lượng 82 CFM, lọc bụi tháo được từ mặt trước, cửa trước có khóa. Kích thước 482 x 177 x 479 mm, nặng 14,5 kg. Đây là chiếc máy sinh ra để cắm nhiều card ISA/PCI cũ và chạy một phần mềm điều khiển duy nhất. Nó không có khay ổ rút nóng, không có nguồn dự phòng.
Nhánh thứ hai là vỏ máy chủ (server chassis), gồm HPC-7242 và HPC-7442. Đặc điểm chung: khay ổ SAS/SATA rút nóng ở mặt trước, hỗ trợ nguồn đơn hoặc nguồn dự phòng chuẩn 80plus, đèn báo lỗi trên mặt máy. Đây là chiếc máy sinh ra để chạy liên tục và cho phép thay linh kiện mà không tắt hệ thống.
Một điểm cả hai vỏ HPC đều ghi trong datasheet và khách hay bỏ sót: bo mạch chủ không đi kèm. Giá vỏ là giá vỏ. Khi lên cấu hình phải cộng thêm bo mạch, CPU, RAM, ổ cứng và bộ nguồn tương ứng.

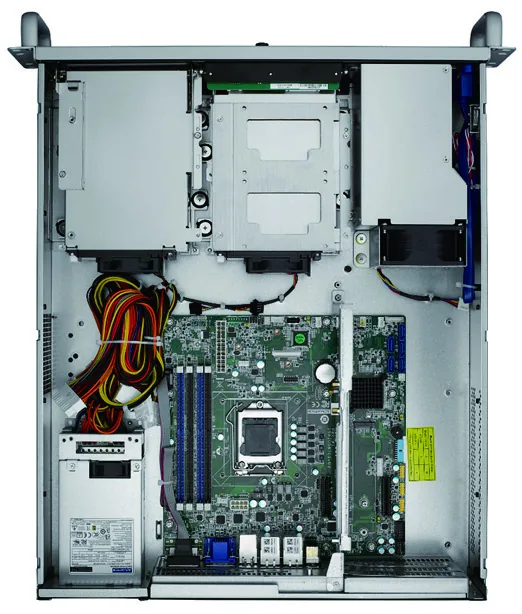

HPC-7242: 2U cho tủ rack chật
HPC-7242 là vỏ 2U cho bo mạch ATX, hỗ trợ bo hai socket vi xử lý. Phần lưu trữ gồm bốn khay rút nóng chống sốc dùng chung cho ổ 3,5 inch hoặc 2,5 inch chuẩn SAS II / SATA III, một ổ quang mỏng và hai ổ 2,5 inch lắp trong. Bốn khay này đủ để dựng RAID 5 hoặc RAID 10.
Làm mát bằng một quạt 8 cm lưu lượng 75,2 CFM và hai quạt 6 cm lưu lượng 28 CFM, có lọc bụi. Mặt trước có hai cổng USB 3.2 Gen1. Đèn báo trên mặt máy gồm nguồn, ổ cứng, trạng thái hệ thống, quạt, LAN1 và LAN2.
Về khe cắm: mặc định là ba khe full-height. Nếu cần nhiều card thấp, Advantech có bộ giá đỡ I/O phía sau cho bảy khe low-profile, nhưng phải đặt riêng ba mã linh kiện (vít, giá I/O, tấm chắn sau) chứ không có sẵn trong hộp.
Nguồn có ba lựa chọn theo mã đặt hàng: HPC-7242-35ZB nguồn đơn 350 W, HPC-7242-50ZB nguồn đơn 500 W và HPC-7242-55RB nguồn dự phòng 550 W. Kích thước 426,4 x 88,4 x 523,8 mm, nặng 13,7 kg.

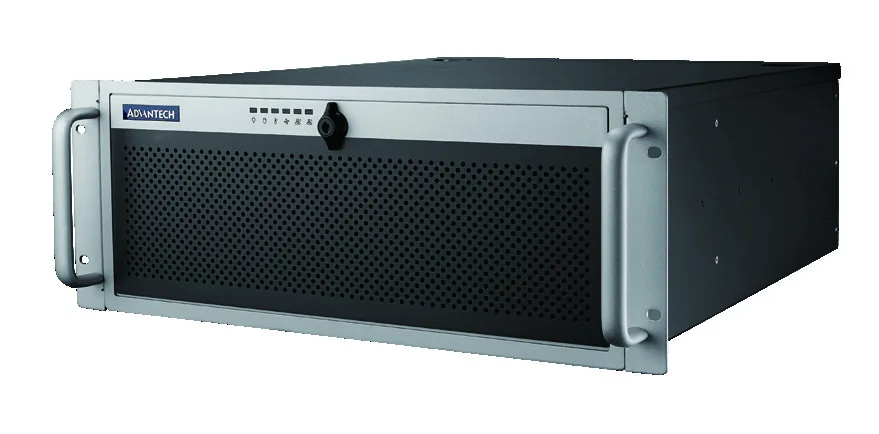

HPC-7442: 4U cho bo lớn và nhiều ổ
HPC-7442 nhận được cả bo EATX, ATX và MicroATX. Đây là khác biệt lớn nhất so với HPC-7242: nếu bo máy chủ hai socket của bạn là khổ EATX thì chỉ có vỏ 4U này chứa được.

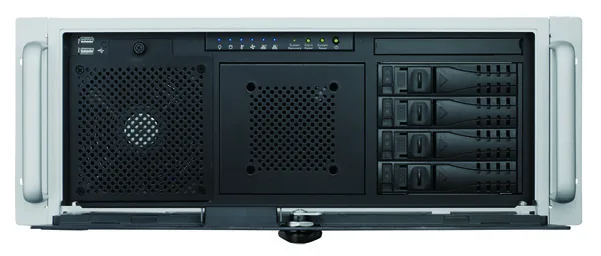

Mặc định có bốn khay rút nóng SAS II / SATA III, một ổ quang mỏng và một ổ 3,5 inch lắp trong. Khi lắp thêm bộ nâng cấp lưu trữ (mã 98R2744200E), máy lên tám khay rút nóng và được thêm một quạt 8 cm 55 CFM cho cụm ổ. Cách này giúp mua trước vỏ 4 khay rồi mở rộng khi dữ liệu tăng, thay vì đổi cả máy.
Làm mát bằng một quạt 12 cm 114 CFM và một quạt 8 cm 55 CFM, thay được từ mặt trước mà không phải mở nắp trên — chi tiết này rất đáng tiền khi máy nằm giữa tủ rack đã đi dây kín. Có lọc bụi. Mặt trước có hai cổng USB 2.0.
HPC-7442 có thêm một thứ HPC-7242 không có: Intelligent System Module, khối giám sát tích hợp báo tốc độ quạt CPU và quạt hệ thống, nhiệt độ CPU và hệ thống, điện áp bo mạch. Datasheet nói rõ giới hạn: chỉ một số bo mạch và card CPU của Advantech có cài SUSIAccess mới dùng được đầy đủ các chức năng này, nên khi lên cấu hình phải kiểm tra danh sách bo tương thích trước.
Nguồn không đi kèm vỏ (mã HPC-7442MB-00XE là bản không nguồn, có công tắc ATX) mà chọn riêng: PS8-500ATX-BB 500 W chuẩn 80 Plus Bronze, PS8-700ATX-BB 700 W Bronze, hoặc RPS8-500ATX-GB 500 W dạng dự phòng 1+1 chuẩn Gold. Cả ba đều nhận điện vào AC 100–240 V dải rộng. Kích thước 426 x 177 x 600,6 mm, nặng 18,5 kg.
Bảng đối chiếu nhanh
| Hạng mục | HPC-7242 | HPC-7442 | IPC-610-L / IPC-611 |
|---|---|---|---|
| Chiều cao | 2U | 4U | 4U |
| Bo mạch nhận được | ATX (hỗ trợ bo 2 CPU) | EATX / ATX / MicroATX | ATX hoặc backplane tối đa 15 khe |
| Khay ổ rút nóng | 4 (3,5" hoặc 2,5") | 4, nâng lên 8 với bộ mở rộng | không có |
| Ổ lắp trong | 2 x 2,5" + 1 ổ quang mỏng | 1 x 3,5" + 1 ổ quang mỏng | 3 x 5,25" + 1 x 3,5" |
| Quạt | 1 x 8 cm (75,2 CFM) + 2 x 6 cm (28 CFM) | 1 x 12 cm (114 CFM) + 1 x 8 cm (55 CFM) | 1 x 12 cm (82 CFM) |
| Cổng USB mặt trước | 2 x USB 3.2 Gen1 | 2 x USB 2.0 | không có |
| Nguồn | 350 W / 500 W đơn, 550 W dự phòng | 500 W / 700 W đơn, 500 W dự phòng 1+1 (mua riêng) | theo cấu hình |
| Giám sát hệ thống | đèn báo trên mặt máy | đèn báo + Intelligent System Module | đèn nguồn và đèn ổ cứng |
| Kích thước (R x C x S) | 426,4 x 88,4 x 523,8 mm | 426 x 177 x 600,6 mm | 482 x 177 x 479 mm |
| Khối lượng | 13,7 kg | 18,5 kg | 14,5 kg |
| Nhiệt độ làm việc | 0 ~ 40 °C | 0 ~ 40 °C | 0 ~ 40 °C |
Phần "công nghiệp" nằm ở đâu trong hai chiếc vỏ này
Khách thường nhìn máy chủ như một cái máy tính mạnh hơn. Nhưng khi đặt trong nhà máy, ba con số môi trường sau mới quyết định máy sống được bao lâu.
Nhiệt độ làm việc 0 ~ 40 °C. Cả HPC-7242 và HPC-7442 đều dừng ở 40 °C. Trưa hè ở Bình Dương hay Long An, trong một tủ rack đóng kín đặt cạnh dây chuyền, nhiệt độ không khí quanh máy vượt 40 °C là chuyện bình thường. Nghĩa là tủ phải có quạt hút hoặc điều hòa tủ, không phải "cứ đóng cửa lại cho sạch". Nhiệt độ lưu kho của hai máy là -40 ~ 70 °C, con số đó không nói gì về lúc máy chạy.
Độ ẩm 10 ~ 95 % ở 40 °C, không đọng sương. Điều kiện "không đọng sương" là phần dễ vi phạm nhất: tủ điện lạnh đột ngột trong xưởng nóng ẩm sẽ đọng nước trên bo mạch.
Rung 1 Grms dải 5 ~ 500 Hz khi đang chạy, sốc 10 G xung bán sin 11 ms. Đây là mức chịu rung của vỏ có ổ đĩa quay. Nếu tủ rack bắt trực tiếp lên sàn cạnh máy dập hoặc máy nén, nên chuyển sang ổ SSD và cân nhắc đệm chống rung cho chân tủ.
Kèm theo đó là hai việc bảo trì cụ thể: vệ sinh lọc bụi định kỳ (cả hai vỏ đều có lọc, lọc tắc là nhiệt độ trong máy tăng ngay) và kiểm tra quạt. Trên HPC-7442, cụm quạt tháo được từ mặt trước bằng vít tay nên việc này làm trong vài phút.
Chọn thế nào cho gọn
Một cách quyết nhanh theo thứ tự:
- Bo mạch khổ EATX — chỉ HPC-7442 nhận. Hết lựa chọn.
- Tủ rack còn ít chỗ theo chiều cao — HPC-7242 chiếm 2U thay vì 4U, nhưng đổi lại chỉ có ba khe full-height.
- Tủ rack nông — HPC-7242 sâu 523,8 mm, HPC-7442 sâu 600,6 mm. Phải đo cả khoảng dây phía sau chứ không chỉ đo thân máy. Advantech có ray trượt 26 inch (mã 9680006905) cho tủ sâu 900–1.100 mm.
- Dự phòng nguồn — cả hai đều có bản nguồn dự phòng, nhưng của HPC-7242 là mã đặt hàng sẵn (HPC-7242-55RB), còn của HPC-7442 là bộ nguồn mua riêng RPS8-500ATX-GB.
- Dung lượng lưu trữ sẽ tăng — HPC-7442 nâng từ 4 lên 8 khay rút nóng bằng bộ nâng cấp, HPC-7242 thì cố định 4 khay.
- Cần giám sát quạt và nhiệt từ xa — HPC-7442, với điều kiện chọn bo mạch Advantech nằm trong danh sách tương thích.
Nếu bài toán là 4U nhưng cần rất nhiều khe PCIe, Advantech còn dòng HPC-7420: vỏ 4U ngắn, nhận bo server EE-ATX/EATX/ATX, tới 11 khe PCIe full-height full-length, nhiệt độ làm việc 0 ~ 50 °C với linh kiện dải rộng, kích thước 438 x 177 x 446 mm, nặng 16 kg, nguồn đơn 850 W hoặc 1.200 W và bản dự phòng 1+1 2.000 W. Bản này không có trên site nhưng đặt được theo yêu cầu.
Câu hỏi thường gặp
Mua HPC-7242 hay HPC-7442 là đã có máy chạy được chưa?
Chưa. Datasheet của cả hai ghi rõ bo mạch chủ không đi kèm. Cấu hình tối thiểu phải có thêm bo mạch, CPU, RAM, ổ cứng, và với HPC-7442 là cả bộ nguồn.
Ổ SAS 12 Gb/s cắm vào khay rút nóng có chạy không?
Advantech ghi chú ở cả hai datasheet: khi lắp ổ SAS III 12 Gb/s vào khay rút nóng, phải đặt tay tốc độ về mức SAS II 6 Gb/s do giới hạn của phần cứng khay.
Có thể thay ổ cứng khi máy đang chạy không?
Khay ở mặt trước của cả hai vỏ là khay rút nóng, nhưng việc rút ổ khi máy đang chạy chỉ an toàn khi ổ đó nằm trong một mảng RAID có dư thừa (RAID 1, 5 hoặc 10) và card RAID hỗ trợ. Vỏ máy chỉ cung cấp phần cơ khí.
Đặt máy chủ trong xưởng nóng thì làm gì?
Trước hết đo nhiệt độ không khí thực tế trong tủ ở giờ cao điểm, không đoán theo nhiệt độ phòng. Nếu vượt 40 °C thì xử lý ở tủ (quạt hút, điều hòa tủ, đổi vị trí) chứ không nên kỳ vọng vỏ máy bù lại.
IPC247 hỗ trợ được gì
Chúng tôi tư vấn cấu hình theo đúng bài toán của bạn: đo độ sâu tủ rack và số U còn trống, đối chiếu khổ bo mạch, tính công suất nguồn theo số ổ và số card thực lắp, chọn giữa nguồn đơn và nguồn dự phòng. Với các cấu hình có Intelligent System Module, chúng tôi kiểm tra trước danh sách bo mạch tương thích để tránh mua rồi không dùng được chức năng giám sát. Ngoài phần vỏ, chúng tôi cung cấp bo mạch, ổ SSD/HDD công nghiệp, ray trượt và phụ kiện đi kèm, báo giá theo mã đặt hàng chính hãng, giao hàng và hỗ trợ kỹ thuật khi lắp đặt.
