Khách đặt một tủ rack 19 inch cho phòng điều khiển, chọn bo mạch xong thì dừng lại ở phần vỏ. Ba mã ACP-4000, ACP-4320 và ACP-4340 cùng cao 4U, cùng rộng 482 mm, cùng sâu 479 mm, ảnh chụp mặt trước gần như giống nhau. Người mua thường lấy mã rẻ nhất, sáu tháng sau mới phát hiện muốn thay ổ cứng phải tắt máy, tháo nắp và rút cả dàn cáp.
Phần "công nghiệp" của một chiếc vỏ 4U không nằm ở kích thước. Nó nằm ở cách bố trí khay ổ, cách bố trí quạt và lọc bụi, ở việc mặt trước có mở ra để thay ổ khi máy đang chạy hay không. Bài này đối chiếu ba mã trên theo đúng datasheet Advantech công bố, để bạn chọn được ngay từ khi lên cấu hình.
Ba chiếc vỏ, ba bài toán khác nhau

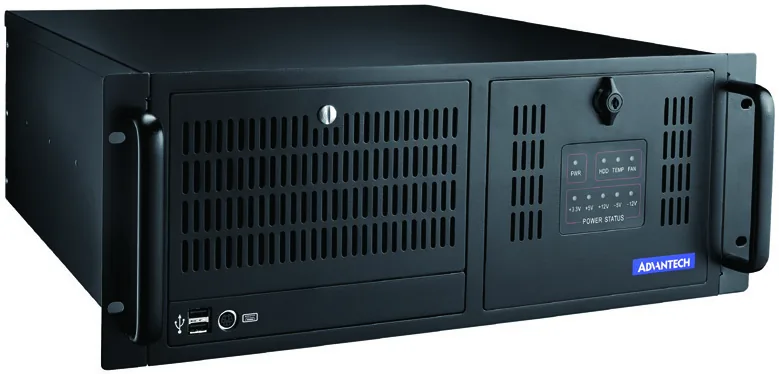

ACP-4000 là bản dung lượng lớn nhất về số khoang gắn thiết bị: ba khoang ngoài 5,25 inch và một khoang 3,5 inch dùng cho ổ cứng bên trong. Vỏ này nhận một bo mạch ATX hoặc một backplane PICMG tới 15 khe cắm. Nó có hai quạt 12 cm điều khiển PWM, mỗi quạt 82 CFM, kèm lưới lọc bụi. Mặt trước có hai cổng USB 2.0 và một cổng PS/2, dãy đèn LED báo nguồn, ổ cứng, nhiệt độ, quạt và điện áp nguồn. Trọng lượng 15,2 kg.

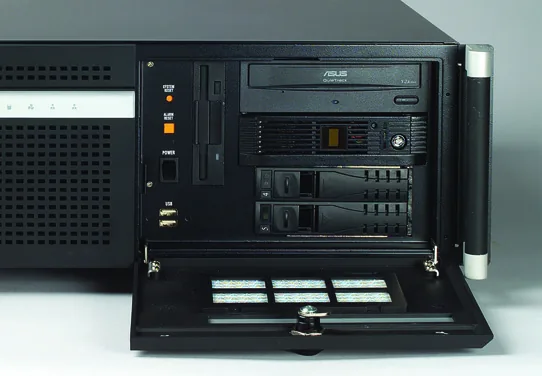

ACP-4320 đổi hướng: bớt một khoang 5,25 inch để lấy chỗ cho hai khay SATA hot-swap. Hai khay này nhận cả ổ 3,5 inch lẫn 2,5 inch mà không cần khung chuyển. Bù lại, máy nặng nhất trong ba mã — 17,6 kg — và quạt đổi thành một quạt 12 cm 82 CFM cộng một quạt 6 cm 28 CFM thổi riêng cụm khay ổ. Trên site đã có bài so sánh ACP-4320 với UNO-2483G cho tình huống chọn giữa máy rack và máy nhúng.

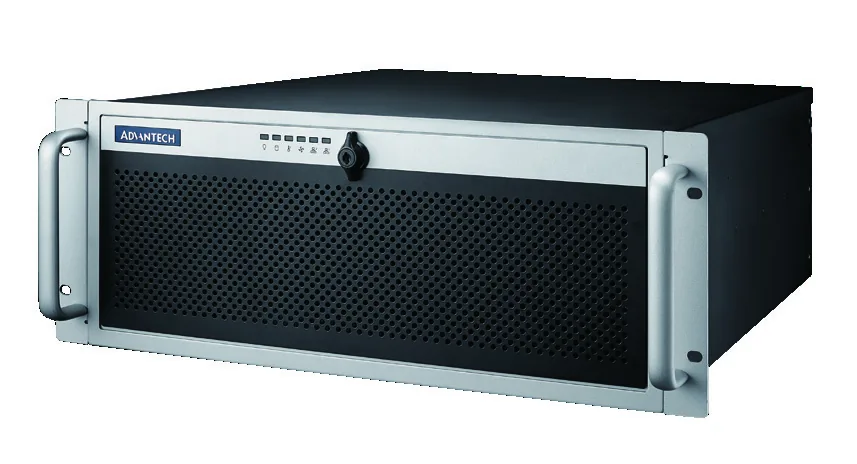

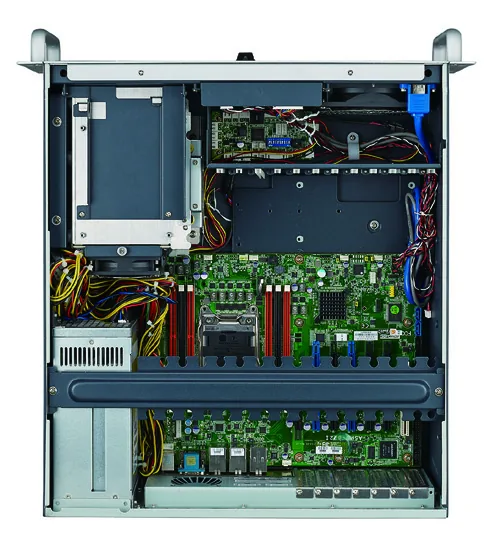

ACP-4340 đi xa nhất theo hướng lưu trữ: bốn khay hot-swap SATA ở mặt trước, một khoang ổ quang mỏng, một ổ 2,5 inch lắp trong. Nó bỏ hẳn khoang 5,25 inch, nhận backplane PICMG tới 14 khe hoặc bo ATX/Micro-ATX. Đây cũng là mã duy nhất trong ba mã có hai cổng USB 3.0 ở mặt trước, có công tắc chống mở nắp (chassis intrusion switch) và quạt hệ thống thay được từ mặt trước, không phải mở nắp trên. Nhờ bỏ khoang 5,25 inch, nó nhẹ nhất: 12,5 kg. Trang sản phẩm ACP-4340 và bài giới thiệu ACP-4340 trên site có thêm cấu hình bán kèm.
Bảng đối chiếu ba mã theo datasheet
Số liệu lấy từ datasheet ACP-4000 (cập nhật 17/03/2025), ACP-4320 (11/04/2023) và ACP-4340 (17/06/2025) trên trang Advantech.
| Tiêu chí | ACP-4000 | ACP-4320 | ACP-4340 |
|---|---|---|---|
| Khoang 5,25" ngoài | 3 | 2 | Không (1 khoang ổ quang mỏng) |
| Khoang 3,5" ngoài | 1 (chỉ dùng cho ổ trong) | 1 khay SATA | Không |
| Khay hot-swap SATA | Không | 2 (3,5" hoặc 2,5") | 4 (3,5" hoặc 2,5") |
| Ổ 2,5" lắp trong | Có (không cần khung chuyển) | – | 1 |
| Khe cắm tối đa | Backplane PICMG tới 15 khe hoặc bo ATX | Backplane PICMG tới 15 khe hoặc bo ATX | Backplane PICMG tới 14 khe hoặc bo ATX/Micro-ATX |
| Quạt | 2 x 12 cm PWM, 82 CFM mỗi quạt | 1 x 12 cm (82 CFM) + 1 x 6 cm (28 CFM) | 1 x 12 cm PWM (82 CFM) + 1 x 8 cm DC (52 CFM) cho cụm ổ |
| Lọc bụi | Có | Có | Có |
| Cổng mặt trước | 2 x USB 2.0, 1 x PS/2 | 2 x USB 2.0 | 2 x USB 3.0 |
| Đèn LED báo | Nguồn, HDD, nhiệt độ, quạt, điện áp nguồn | Nguồn, HDD, nhiệt độ, quạt, LAN1, LAN2 | Nguồn, HDD, nhiệt độ, quạt, LAN1, LAN2 |
| Nhiệt độ hoạt động | 0 ~ 40 °C | 0 ~ 40 °C | 0 ~ 40 °C |
| Nhiệt độ lưu kho | -20 ~ 60 °C | -20 ~ 60 °C | -20 ~ 60 °C |
| Rung khi chạy (5–500 Hz) | 1 Grms | 1 Grms | 1 Grms |
| Sốc khi chạy | – | – | 10 G, xung 11 ms, nửa hình sin |
| Kích thước (R x C x S) | 482 x 177 x 479 mm cho cả ba mã | ||
| Trọng lượng | 15,2 kg | 17,6 kg | 12,5 kg |
Hot-swap: khác biệt đáng tiền nhất
Khay hot-swap là chỗ nhiều người đánh giá thấp cho tới lần hỏng ổ đầu tiên. Với ACP-4000, thay một ổ cứng nghĩa là hạ máy khỏi tủ rack, mở nắp, tháo cáp dữ liệu và cáp nguồn. Nếu chiếc máy đó đang chạy SCADA hay ghi dữ liệu sản xuất, thời gian dừng tính bằng giờ và phải xin lịch dừng dây chuyền.
Với ACP-4320 và ACP-4340, khay rút ra từ mặt trước sau một cửa có khoá; ổ cắm thẳng vào backplane SATA nên không đụng tới cáp bên trong. Advantech ghi rõ hai khay của ACP-4320 và bốn khay của ACP-4340 nhận cả ổ 3,5 inch lẫn 2,5 inch mà không cần khung chuyển — chi tiết nhỏ nhưng tránh được cảnh mua ổ SSD 2,5 inch rồi không có khung lắp.
Bốn khay của ACP-4340 còn mở ra một cách dùng khác: dựng RAID 1 hoặc RAID 5 ngay trong máy trạm thu thập dữ liệu, thay vì mua thêm một NAS đặt cạnh tủ. Cần lưu ý cụm khay của ACP-4340 có quạt riêng 8 cm 52 CFM và quạt này tháo được bằng vít tay từ mặt trước — nghĩa là khi quạt cụm ổ hỏng, kỹ thuật viên không phải kéo máy ra khỏi rack.
Những điểm hay bị bỏ sót khi lên cấu hình
Vỏ không kèm nguồn. Cả ba mã đều bán theo hai phiên bản: bản backplane (BP) và bản bo mạch (MB), và mã đặt hàng quyết định bộ nguồn đi kèm. ACP-4000 có các mã 300 W và 500 W chuẩn 80 Plus Bronze; ACP-4320 có bản barebone không nguồn và bản kèm nguồn 500 W; ACP-4340 có bản 500 W, 700 W và bản nguồn dự phòng 1+1 500 W chuẩn Gold. Nếu định cắm card GPU, Advantech yêu cầu nguồn từ 500 W trở lên mới dùng được cáp chuyển PCIe 6+2 chân của hãng.
Chức năng giám sát cần đúng bo mạch. Cả ba vỏ đều có Intelligent System Module để điều khiển quạt toàn hệ thống và theo dõi từ xa. Nhưng datasheet ghi rõ chỉ các bo Advantech dòng AIMB-78X và PCE-51XX/71XX mới bật được phần đọc tốc độ quạt CPU và nhiệt độ CPU. Ghép vỏ Advantech với bo của hãng khác thì phần giám sát này chỉ còn một nửa.
Nhiệt độ trần là 40 °C. Đây là con số làm nhiều dự án hỏng. Cả ba mã đều ghi 0 ~ 40 °C khi chạy. Một tủ rack kín đặt trong nhà xưởng không điều hoà ở miền Nam vào tháng 4 dễ vượt mốc này, nhất là khi tủ có thêm switch và UPS toả nhiệt. Cần điều hoà tủ hoặc quạt hút cưỡng bức, hoặc chuyển sang máy nhúng có dải nhiệt rộng hơn. Bản thân ACP-4000 chỉ là chiếc vỏ, phần chịu nhiệt nằm ở linh kiện bên trong và ở môi trường tủ. Rung cho phép khi chạy là 1 Grms trong dải 5–500 Hz, đủ cho phòng điều khiển nhưng không phải cho bệ máy dập.
Lưới lọc bụi phải có lịch vệ sinh. Cả ba mã đều có lọc bụi ở cửa và ở quạt. Lọc bẩn làm lưu lượng gió tụt, nhiệt độ trong vỏ tăng, tuổi thọ ổ cứng và tụ nguồn giảm theo. Trong danh sách phụ kiện của ACP-4000 có hai tấm lọc cửa 97,6 x 36,6 x 5 mm và một tấm lọc quạt 115 x 195 x 5 mm — nên mua dự phòng ngay từ đầu, đưa vào lịch bảo trì quý.
Chọn mã nào cho tình huống nào
- Máy chạy phần mềm điều khiển, ít dữ liệu, cần nhiều khe cắm card: ACP-4000 với backplane PICMG tới 15 khe. Ba khoang 5,25 inch còn cho phép gắn thêm mobile rack sau này.
- Máy chủ dữ liệu nhỏ trong tủ điện, cần thay ổ mà không dừng máy: ACP-4320. Hai khay hot-swap đủ để làm RAID 1 nhân bản.
- Máy thu thập và lưu trữ dữ liệu, camera, lịch sử vận hành: ACP-4340. Bốn khay hot-swap, USB 3.0 mặt trước để trút dữ liệu nhanh, quạt cụm ổ thay được từ mặt trước.
- Cần nguồn dự phòng: chỉ ACP-4340 có mã kèm nguồn dự phòng 1+1 500 W chuẩn Gold trong danh sách đặt hàng.
Một lưu ý về dòng ACP-4360 đang còn trên site: trang sản phẩm phía hãng hiện không liệt kê mã này trong nhóm vỏ 4U, nên phần này chỉ dùng số liệu của ba mã còn công bố datasheet. Nếu bạn đang dùng ACP-4360 và cần mã thay thế tương đương, ACP-4340 là hướng chuyển gần nhất về số khay ổ và kiểu backplane.
Câu hỏi thường gặp về vỏ máy 4U Advantech
Ba mã này có dùng chung bo mạch được không?
Được, cả ba đều nhận bo ATX hoặc backplane PICMG. Khác biệt là số khe: ACP-4000 và ACP-4320 hỗ trợ backplane tới 15 khe, ACP-4340 tới 14 khe và nhận thêm bo Micro-ATX. Trước khi đặt, nên đối chiếu chiều dài card và vị trí cổng phía sau.
Vỏ đã bao gồm bộ nguồn chưa?
Tuỳ mã đặt hàng. ACP-4320 có bản barebone không nguồn; các mã còn lại đi kèm nguồn 300 W đến 700 W, riêng ACP-4340 có bản nguồn dự phòng 1+1. Khi báo giá cần nói rõ công suất, vì card GPU đòi nguồn từ 500 W trở lên.
Đặt trong xưởng nóng 45 °C có chạy được không?
Datasheet ghi trần 40 °C khi chạy cho cả ba mã. Ở 45 °C, máy có thể vẫn khởi động nhưng nằm ngoài dải hãng bảo đảm, tuổi thọ ổ cứng và bộ nguồn giảm nhanh. Giải pháp thực tế là làm mát tủ rack hoặc chuyển sang máy nhúng có dải nhiệt rộng hơn.
Thay ổ cứng hot-swap có cần cấu hình gì thêm?
Khay hot-swap chỉ đảm bảo phần cơ và điện. Việc rút ổ khi máy đang chạy mà không mất dữ liệu phụ thuộc vào chế độ SATA trong BIOS và cấu hình RAID hoặc hệ điều hành. Với bo ASMB-7, datasheet ACP-4320 còn yêu cầu hai cáp SATA đầu vuông góc mã 1700007351 cho cụm khay.
IPC247 làm được phần ghép nối này: đối chiếu backplane, bo mạch và bộ nguồn theo đúng danh sách tương thích của hãng, tính lượng gió và nhiệt trong tủ rack theo tải thật, dựng máy mẫu để chạy thử trước khi giao, và hỗ trợ kỹ thuật khi cần đổi cấu hình lưu trữ. Gửi cho chúng tôi bản vẽ tủ và danh sách card cần cắm, chúng tôi trả lại cấu hình chi tiết kèm mã đặt hàng.
