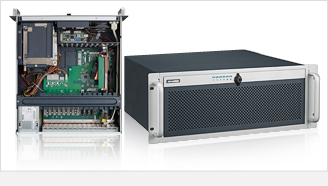

Advantech ACP-4340 là vỏ máy tính công nghiệp rackmount 4U dành cho tủ rack 19 inch, khác các thùng 4U phổ thông ở chỗ dồn bốn khay ổ SAS hoặc SATA tháo nóng ra mặt trước. Vỏ nhận bảng nối PICMG nhiều khe hoặc bo mạch chủ ATX, đi cùng bộ nguồn 80 PLUS đơn hoặc dự phòng và mô-đun quản lý hệ thống điều khiển quạt kèm theo dõi từ xa. Bài này đi vào phần dữ liệu quyết định mua: bảng thông số, hai cấu hình dựng sẵn đang có và cách đặt hàng đúng mã.
Thông số kỹ thuật Advantech ACP-4340
Bảng dưới lấy từ trang sản phẩm của vỏ máy và của hai cấu hình dựng sẵn. Ô nào hãng không công bố chung cho mọi mã đặt hàng thì ghi rõ là theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kiểu vỏ | Rackmount 4U cho tủ rack 19 inch |

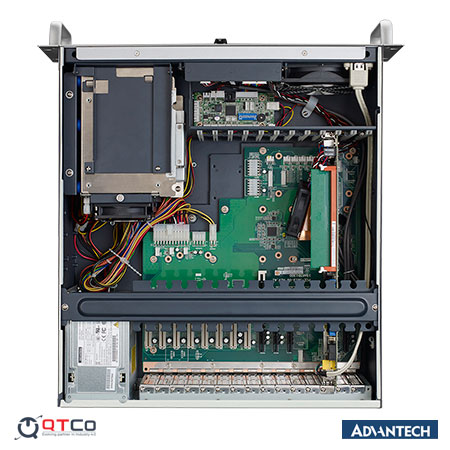

| Nhận bo mạch | Bảng nối PICMG hoặc bo mạch chủ ATX, Micro-ATX |
| Số khe bảng nối | Tới 14 khe theo trang vỏ máy, tới 15 khe theo trang cấu hình dựng sẵn |

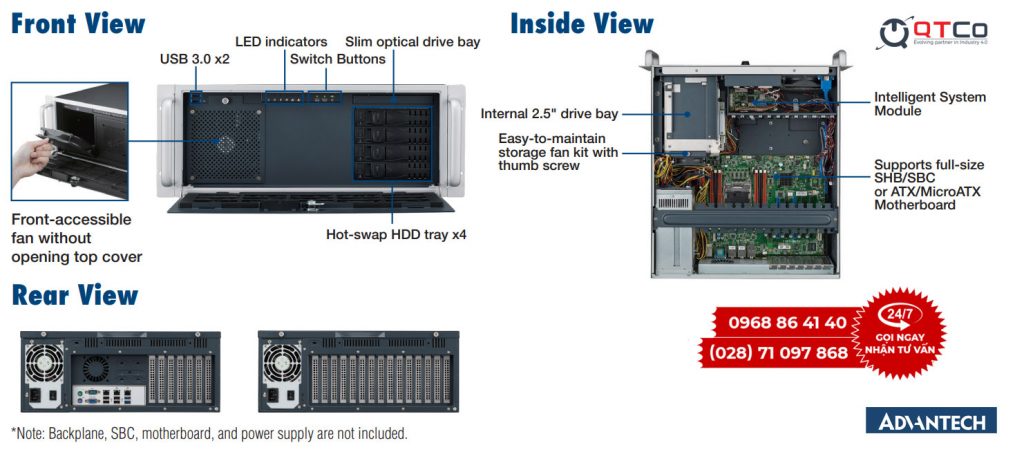

| Khoang ổ đĩa | 4 khay 3.5 inch và 2.5 inch SAS/SATA tháo nóng, 1 ổ quang mỏng, 1 ổ 2.5 inch bên trong |
| Chống rung sốc | Khoang ổ thiết kế chống sốc |
| Cổng mặt trước | 2 cổng USB 3.0 |
| Bộ nguồn | Nhận nguồn 80 PLUS đơn hoặc nguồn dự phòng |
| Làm mát | Quạt hệ thống tiếp cận từ mặt trước, không phải mở nắp trên |
| Cảnh báo lỗi | Đèn báo kèm còi cảnh báo khi hệ thống có lỗi |
| Quản lý hệ thống | Mô-đun thông minh tích hợp, điều khiển quạt toàn máy và theo dõi từ xa |
| Điều khiển quạt | Điều tốc theo tải cho quạt hệ thống |
| Nhiệt độ và độ ẩm làm việc | Theo tài liệu hãng cho từng cấu hình lắp vào |
Ba hạng mục trong bảng tạo nên sự khác biệt của mã này. Khay ổ tháo nóng là hạng mục đầu tiên: bốn khay lấy từ mặt trước cho phép rút ổ hỏng ra thay mà không dừng máy, với điều kiện bộ điều khiển đĩa hỗ trợ tính năng đó. Nguồn dự phòng là hạng mục thứ hai, giữ máy chạy khi một khối nguồn hỏng. Mô-đun quản lý hệ thống là hạng mục thứ ba, cho phép theo dõi tốc độ quạt và trạng thái máy từ phòng kỹ thuật thay vì phải đến tận tủ.
Hai cấu hình ACP-4340 dựng sẵn
Ngoài vỏ máy bán riêng, trên site còn hai bộ máy đã lắp sẵn dựa trên thân ACP-4340MB-00XE. Hai bộ này dùng chung bo mạch, bộ nhớ và ổ cứng, chỉ khác vi xử lý cùng bộ nguồn.
| Hạng mục | Bản Core i5-2400 | Bản Core i7-2600 |
|---|---|---|
| Thân máy | ACP-4340MB-00XE 4U, 4 khay ổ cứng | ACP-4340MB-00XE 4U, 4 khay ổ cứng |
| Bo mạch chủ | AIMB-701G2, H61 LGA 1155 ATX, PCIe x16, 2 cổng LAN | AIMB-701G2, H61 LGA 1155 ATX, PCIe x16, 2 cổng LAN |
| Vi xử lý | Intel Core i5-2400, 4 nhân, 6 MB đệm, 3.1 GHz | Intel Core i7-2600, 8 MB đệm, tối đa 3.80 GHz |
| Bộ nhớ | 4 GB DDR3-1600 | 4 GB DDR3-1600 |
| Ổ cứng | 500 GB SATA 3, 3.5 inch, 7200 vòng/phút | 500 GB SATA 3, 3.5 inch, 7200 vòng/phút |
| Bộ nguồn | 80 PLUS Bronze PS/2 300 W ATX | 80 PLUS Bronze PS/2 400 W ATX |
Hai bản này thuộc thế hệ vi xử lý cũ, phù hợp khi cần thay một máy đang chạy phần mềm điều khiển đã cấp phép theo cấu hình cũ, hoặc cần giữ nguyên hệ điều hành và trình điều khiển của hệ thống hiện có. Với dự án mới, nên hỏi cấu hình bo mạch đời hiện hành lắp trên cùng thân vỏ. Trang sản phẩm của ACP-4340 bản Core i5-2400 và ACP-4340 bản Core i7-2600 ghi đầy đủ danh sách linh kiện đi kèm.
Advantech ACP-4340 dùng cho việc gì
Vỏ này hướng tới các trạm chạy liên tục, có dữ liệu phải giữ và không được dừng lâu khi thay linh kiện. Bốn vị trí lắp dưới đây khai thác đúng thế mạnh đó.
- Máy chủ ghi hình trong nhà máy và kho bãi. Bốn khay ổ tháo nóng nhận các ổ dung lượng lớn ghi hình liên tục. Khi một ổ báo lỗi, người trực rút khay ra thay ngay tại tủ, hệ thống ghi hình không phải ngừng trong lúc đó.
- Trạm thu phí và bãi xe có nhiều thiết bị ngoại vi. Bảng nối PICMG nhận card cổng nối tiếp, card vào ra số và card thu hình để nối với barie, đầu đọc thẻ và camera. Hai cổng USB 3.0 mặt trước dùng để trích xuất dữ liệu ca trực.
- Máy chủ ứng dụng của xưởng, đặt trong tủ rack chung. Máy chạy phần mềm quản lý sản xuất hoặc cơ sở dữ liệu cục bộ. Phương án nguồn dự phòng và mô-đun theo dõi từ xa giảm rủi ro dừng ngoài kế hoạch.
- Trạm điều khiển trung tâm của hệ thống giám sát. Máy đặt cùng tầng rack với thiết bị mạng, chạy nhiều ca. Còi cảnh báo và đèn báo mặt trước giúp phát hiện lỗi quạt hoặc lỗi nguồn ngay khi xảy ra.
So sánh với các vỏ rackmount cùng nhóm
Bảng dưới đối chiếu theo bốn tiêu chí quyết định giá thành của một thùng 4U: cách nhận bo mạch, khay ổ tháo nóng, bộ nguồn và khả năng quản lý. Ô thiếu dữ liệu chắc chắn ghi theo tài liệu hãng.
| Model | Nhận bo mạch | Khay ổ tháo nóng | Bộ nguồn | Quản lý hệ thống | Hợp với việc gì |
|---|---|---|---|---|---|
| ACP-4340 | Bảng nối PICMG hoặc bo mạch ATX, Micro-ATX | 4 khay 3.5 inch và 2.5 inch SAS/SATA | 80 PLUS đơn hoặc dự phòng | Mô-đun thông minh, điều khiển quạt và theo dõi từ xa | Máy chủ công nghiệp cần thay ổ khi đang chạy |
| ACP-4320 | Bo mạch ATX hoặc bảng nối PICMG tới 15 khe | 2 khay SATA | Theo tài liệu hãng | Mô-đun thông minh, điều khiển quạt và theo dõi từ xa | Trạm cần nhiều khe cắm, số ổ ít hơn |
| IPC-610H | Bảng nối tới 15 card mở rộng | Không, dùng khoang 5.25 inch và 3.5 inch bắt cố định | 80 PLUS đơn hoặc dự phòng tới 500 W | Đèn báo mặt trước, cửa khoá | Trạm nhiều card, ưu tiên số khe cắm |
| IPC-510 | Theo bảng nối lắp kèm | Không, 3 khoang 5.25 inch và 2 khoang 3.5 inch | Nguồn đơn chuẩn PS/2 | Không có mô-đun quản lý | Thùng rackmount chi phí thấp |
Đọc bảng theo thứ tự ưu tiên của dự án. Ưu tiên thời gian dừng máy ngắn khi ổ hỏng thì ACP-4340 là mã duy nhất trong nhóm có bốn khay tháo nóng. Ưu tiên số khe cắm và ngân sách thì IPC-610H hoặc bản thùng tiêu chuẩn trong bài Advantech IPC-610MB-40HBE hợp lý hơn. Ưu tiên chi phí thấp nhất và chấp nhận tắt máy khi thay ổ thì chọn IPC-510.
Mua Advantech ACP-4340 ở đâu
Trên site này, vỏ máy bán riêng nằm ở trang máy tính công nghiệp ACP-4340, thuộc danh mục Rackmount IPC trong nhóm tổng máy tính công nghiệp IPC. Hai bộ dựng sẵn đã nêu ở phần trên cũng nằm trong cùng danh mục.
Yêu cầu báo giá nên nêu năm điểm: số ổ cần lắp và dung lượng từng ổ, có dùng bộ điều khiển RAID hay không, chọn nguồn đơn hay nguồn dự phòng, số card mở rộng cùng chuẩn khe cắm, và độ sâu tủ rack tại vị trí lắp. Năm điểm này quyết định bảng nối, bộ nguồn và bộ ray đi kèm. Cần đối chiếu với các dòng máy khác của hãng thì xem danh mục máy tính công nghiệp Advantech trên IPC247. Còn phân vân giữa thùng rackmount và thùng treo tường, chạy thử công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech ACP-4340
ACP-4340 khác thùng rackmount 4U thông thường ở điểm nào?
Điểm khác nằm ở khoang ổ đĩa. ACP-4340 bố trí bốn khay ổ 3.5 inch và 2.5 inch chuẩn SAS hoặc SATA tháo nóng ngay mặt trước, thay vì các khoang 5.25 inch bắt vít cố định. Nhờ vậy ổ hỏng được rút ra thay khi máy vẫn chạy, miễn là bộ điều khiển đĩa có hỗ trợ.
ACP-4340 nhận bảng nối bao nhiêu khe?
Trang vỏ máy ghi hỗ trợ bảng nối PICMG tới 14 khe, trang các cấu hình dựng sẵn ghi tới 15 khe. Chênh lệch này đến từ mã bảng nối đi kèm từng đơn hàng. Khi đặt hàng nên ghi rõ mã bảng nối cần dùng thay vì chỉ ghi số khe. Vỏ cũng nhận bo mạch chủ ATX hoặc Micro-ATX nếu không dùng bảng nối.
Nguồn dự phòng 80 PLUS trên ACP-4340 hoạt động thế nào?
Vỏ nhận cả bộ nguồn đơn và bộ nguồn dự phòng đạt chuẩn 80 PLUS. Với phương án dự phòng, hai khối nguồn cùng cấp điện cho máy, một khối hỏng thì khối còn lại gánh tải và máy không dừng. Kỹ thuật viên thay khối hỏng theo lịch bảo trì thay vì phải dừng dây chuyền.
Hai cấu hình ACP-4340 dựng sẵn khác nhau ở đâu?
Cả hai dùng chung thân máy ACP-4340MB-00XE, bo mạch AIMB-701G2 chuẩn H61 LGA 1155 ATX, bộ nhớ 4 GB DDR3-1600 và ổ cứng 500 GB SATA 3. Khác biệt nằm ở vi xử lý và bộ nguồn: bản Core i5-2400 đi cùng nguồn 300 W, bản Core i7-2600 đi cùng nguồn 400 W.
Vệ sinh và bảo trì ACP-4340 có phải mở nắp máy không?
Quạt hệ thống của vỏ này tiếp cận được từ mặt trước, không cần mở nắp trên. Việc này rút ngắn thời gian bảo trì với máy đã bắt cố định trong tủ rack. Đèn báo và còi cảnh báo ở mặt trước giúp phát hiện lỗi hệ thống trước khi lỗi lan sang phần khác.
