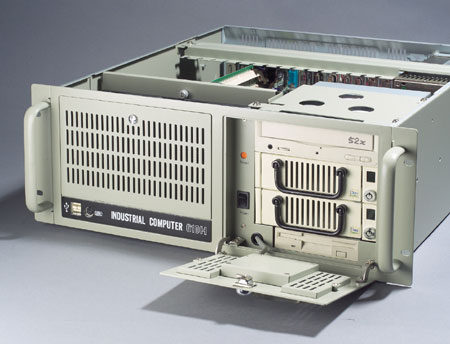

Advantech IPC-610MB-40HBE là thùng máy tính công nghiệp rackmount 4U thuộc dòng IPC-610, lắp vừa tủ rack 19 inch tiêu chuẩn. Thùng nhận tới 15 card mở rộng, có hai quạt 12 cm kèm bộ lọc bụi và bảng cổng USB cùng PS/2 ở mặt trước. Bài viết trình bày bảng thông số theo tài liệu hãng, các vị trí lắp đặt thực tế và cách đối chiếu mã này với những thùng cùng nhóm.
Thông số kỹ thuật Advantech IPC-610MB-40HBE
Mã đầy đủ gồm hai phần: IPC-610MB là thùng rackmount 4U, phần hậu tố cho biết cấu hình thùng và bộ nguồn đi kèm. Vì vậy khi đặt hàng phải ghi đủ cả mã, tránh nhận nhầm thùng khác nguồn. Bảng dưới lấy từ tài liệu hãng cho thùng máy này.
| Hạng mục | Thông số |
|---|---|
| Kiểu vỏ | Rackmount 4U cho tủ rack 19 inch, nhận tới 15 card mở rộng |
| Kích thước rộng x cao x sâu | 482 x 177 x 479 mm |
| Hệ thống làm mát | Bộ lọc không khí kèm hai quạt 12 cm, lưu lượng 85 CFM |
| Khoang ổ đĩa | 1 khoang 3.5 inch và 3 khoang 5.25 inch tiếp cận từ mặt trước |
| Cổng mặt trước | 1 cổng PS/2 và 2 cổng USB 2.0 |
| Đèn báo | Ổ cứng, điện áp nguồn và trạng thái nguồn |
| Nhiệt độ làm việc | 0 đến 40 độ C |
| Nhiệt độ bảo quản | -20 đến 60 độ C |
| Độ ẩm làm việc | 10 đến 85 phần trăm ở 40 độ C, không ngưng tụ |
| Độ ẩm bảo quản | 10 đến 95 phần trăm ở 40 độ C, không ngưng tụ |
| Chống sốc | 10 G, thời lượng 11 ms, dạng nửa sóng sin |
| Chống rung | 1 Grms trong dải 5 đến 500 Hz |
| Bo mạch chủ, vi xử lý, bộ nhớ, ổ cứng | Lắp theo yêu cầu, không đi kèm mã thùng |
Ba con số đáng chú ý nhất trong bảng là 15 khe cắm, 85 CFM và 1 Grms. Số khe cắm quyết định máy có nhận đủ card giao tiếp hay không. Lưu lượng gió 85 CFM cho biết thùng đủ sức giải nhiệt cấu hình đầy card, với điều kiện lọc bụi sạch. Mức chống rung 1 Grms là ngưỡng để đánh giá xem tủ đặt máy có cần thêm đệm giảm chấn hay không.
Advantech IPC-610MB-40HBE dùng cho việc gì
Thùng rackmount 4U được chọn khi máy phải nằm trong tủ và phải nhận nhiều card. Bốn vị trí lắp dưới đây là những nơi mã này hay xuất hiện.
- Phòng điều khiển nhà máy. Máy nằm cùng tủ rack với thiết bị mạng và bộ lưu điện, chạy phần mềm giám sát và thu thập dữ liệu. Cổng USB mặt trước dùng để chép báo cáo mà không phải kéo máy ra khỏi tủ.
- Trạm thu phí và bãi xe. Máy cần khe cắm cho card thu hình, card cổng nối tiếp và card vào ra số để nối với barie, cảm biến và camera. Đây là ứng dụng khai thác đúng khả năng 15 khe cắm.
- Tủ điều khiển dây chuyền. Máy nối với bộ điều khiển khả trình qua card giao tiếp bus trường, chạy liên tục nhiều ca. Khoang ổ giảm chấn giữ ổ cứng an toàn khi tủ rung theo máy.
- Trạm ghi hình và lưu dữ liệu dài ngày. Bốn khoang ổ tiếp cận từ mặt trước cho phép lắp nhiều ổ dung lượng lớn và thay ổ nhanh khi hỏng.
So sánh với các thùng rackmount cùng nhóm
Bốn thùng dưới đây đều là thùng rackmount 4U đang bán trên site, cùng lắp tủ rack 19 inch. Bảng chỉ điền số liệu lấy từ tài liệu hãng.
| Model | Khe cắm tối đa | Khoang ổ | Cổng mặt trước | Làm mát | Điểm mạnh |
|---|---|---|---|---|---|
| IPC-610MB-40HBE | 15 card mở rộng | 3 x 5.25 inch và 1 x 3.5 inch | 1 x PS/2, 2 x USB 2.0 | 2 quạt 12 cm, 85 CFM, có lọc bụi | Cân bằng giữa số khe cắm và giá thành |
| IPC-610H | 15 card mở rộng | 3 x 5.25 inch và 1 x 3.5 inch | USB và PS/2 | 2 quạt có lọc, tiếp cận từ mặt trước | Cửa trước khoá được, nhận nguồn dự phòng tới 500 W |
| IPC-510 | Theo backplane lắp vào | 3 x 5.25 inch và 2 x 3.5 inch | USB và PS/2 | Theo tài liệu hãng | Thùng rackmount chi phí thấp nhất |
| ACP-4340 | 14 khe với backplane PICMG | 4 khay SATA tháo nóng, 1 ổ quang mỏng, 1 ổ 2.5 inch bên trong | 2 x USB 3.0 | Quạt thay được từ mặt trước | Thay ổ cứng không cần tắt máy |
Cách chọn nhanh: cần thay ổ khi máy đang chạy thì lấy ACP-4340; cần cửa khoá và nguồn dự phòng thì lấy IPC-610H; cần cấu hình gọn chi phí thấp thì lấy IPC-510; cần thùng 15 khe cắm tiêu chuẩn cho trạm thu thập dữ liệu thì IPC-610MB-40HBE là mức phù hợp. Bài so sánh IPC-510 và IPC-610H nêu rõ chênh lệch giữa hai thùng hay bị nhầm với nhau.
Mua Advantech IPC-610MB-40HBE ở đâu
Trên site này, các cấu hình dựng sẵn của dòng nằm ở trang sản phẩm IPC-610 core i5 và IPC-610H. Toàn bộ nhóm thùng lắp tủ rack nằm trong danh mục Rackmount IPC. Bài máy tính công nghiệp Advantech IPC-610 mô tả cấu tạo một bộ máy hoàn chỉnh của dòng này.
Khi hỏi báo giá, nên gửi kèm bốn thông tin: số card mở rộng và loại card, số ổ cứng cùng dung lượng, độ sâu tủ rack tại chỗ và nhiệt độ trong tủ. Bốn thông tin này quyết định backplane, bộ nguồn và có cần thêm quạt tủ hay không. Muốn đối chiếu thêm các dòng khác của hãng, tham khảo danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được nên chọn thùng rackmount hay thùng treo tường, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm yêu cầu báo giá.
Câu hỏi thường gặp về Advantech IPC-610MB-40HBE
IPC-610MB-40HBE là máy hoàn chỉnh hay chỉ là vỏ máy?
Mã này chỉ phần thùng máy rackmount 4U của dòng IPC-610, gồm khung vỏ, khoang ổ, hệ thống quạt lọc bụi và bảng cổng mặt trước. Bo mạch chủ, vi xử lý, bộ nhớ và ổ cứng lắp thêm theo yêu cầu. Khi đặt hàng nên ghi đủ mã thùng kèm cấu hình muốn lắp.
IPC-610MB-40HBE lắp được bao nhiêu card mở rộng?
Thùng rackmount 4U của dòng này nhận tới 15 card mở rộng khi dùng backplane phù hợp. Số card thực tế phụ thuộc loại backplane hoặc bo mạch chủ được chọn và công suất bộ nguồn. Nên cộng công suất tất cả card trước khi chốt bộ nguồn.
Nhiệt độ làm việc của IPC-610MB-40HBE là bao nhiêu?
Theo tài liệu hãng, dải nhiệt độ làm việc là 0 đến 40 độ C và dải nhiệt độ bảo quản là -20 đến 60 độ C. Độ ẩm làm việc 10 đến 85 phần trăm ở 40 độ C, không ngưng tụ. Điều kiện đi kèm là lọc bụi được vệ sinh định kỳ và tủ có đường thoát gió.
Thùng máy này chịu rung sốc ở mức nào?
Tài liệu hãng ghi khả năng chống sốc 10 G với thời lượng 11 ms dạng nửa sóng sin, và chống rung 1 Grms trong dải 5 đến 500 Hz. Khoang ổ được thiết kế giảm chấn để bảo vệ ổ cứng khi tủ rung.
IPC-610MB-40HBE khác IPC-610H ở điểm nào?
Hai mã cùng thuộc dòng thùng rackmount 4U IPC-610 nên kích thước và cách lắp tủ giống nhau. Khác biệt nằm ở cấu hình thùng đi kèm: bộ nguồn, cửa trước khoá được và tuỳ chọn nguồn dự phòng. Nên đối chiếu mã đầy đủ trên báo giá trước khi đặt.
