PPC-3181SW và FPM-5151G thường bị xếp chung một nhóm vì cả hai đều là tấm màn cảm ứng lắp mặt tủ. Thực tế đây là hai loại thiết bị khác nhau: PPC-3181SW là panel PC, có máy tính đầy đủ bên trong; còn FPM-5151G là màn hình công nghiệp, không có bộ xử lý và phải lấy tín hiệu hình từ máy tính khác. Bài viết đối chiếu thông số, cách lắp đặt và trường hợp nên chọn từng loại.
PPC-3181SW và FPM-5151G khác nhau ở đâu
Khác biệt gốc nằm ở chỗ có hay không có máy tính bên trong. Panel PC là một máy tính công nghiệp đã ghép sẵn với tấm màn cảm ứng, cắm nguồn vào là khởi động hệ điều hành. Màn hình công nghiệp chỉ làm nhiệm vụ hiển thị và nhận thao tác chạm, phần tính toán nằm ở một máy khác trong tủ. Bảng dưới đối chiếu theo các tiêu chí hay dùng khi lập hồ sơ thiết bị.
| Tiêu chí | PPC-3181SW | FPM-5151G |
|---|---|---|
| Loại thiết bị | Panel PC, máy tính tích hợp trong màn | Màn hình công nghiệp, không có máy tính bên trong |
| Kích thước màn | 18,5 inch, tỉ lệ rộng | 15 inch, tỉ lệ 4:3 |
| Độ phân giải | 1366 x 768 | XGA |
| Kiểu cảm ứng | Điện dung 10 điểm chạm, mặt kính phẳng | Tuỳ chọn cảm ứng, giao diện kết hợp RS-232 và USB |
| Vi xử lý | Intel Core i5-6300U, tuỳ chọn i7-6500U hoặc i3-6100U | Không có, tín hiệu hình lấy từ máy tính khác |
| Cổng tín hiệu | Xuất ra 1 HDMI cho màn thứ hai | Nhận vào trực tiếp VGA và DVI-D |
| Nguồn | 12 đến 24 VDC, tiêu thụ 65 W | 10 đến 30 VDC công nghiệp, giắc Phoenix |
| Kiểu lắp | Khoét mặt tủ hoặc gá VESA 100 | Khoét mặt tủ, treo tường, chân đế bàn, tủ rack hoặc tay VESA |
| Mặt trước | Đạt IP65, vỏ hợp kim nhôm, không quạt | Đạt IP65, khung chống gỉ, mặt trước nhôm đúc |
| Phím điều chỉnh | Không có, cấu hình bằng phần mềm | Phím OSD khoá được, 2 bộ cài sáng và tương phản do người dùng đặt |
| Nên chọn khi | Cần một điểm vận hành độc lập, ít dây, chạy phần mềm ngay tại chỗ | Đã có máy tính trong tủ, hoặc muốn tách máy tính khỏi vị trí nóng và bụi |

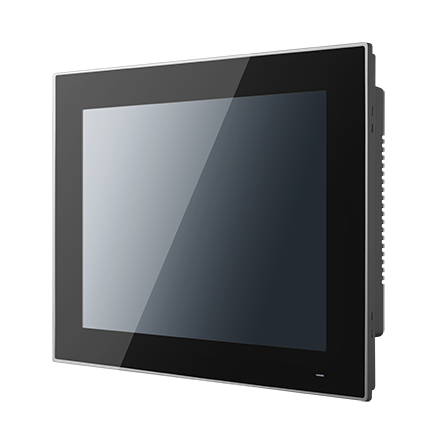

Thông số kỹ thuật PPC-3181SW
Bảng dưới lấy theo trang sản phẩm PPC-3181SW trong cửa hàng của site.
| Hạng mục | Thông số |
|---|---|
| Vi xử lý | Intel Core i5-6300U hai nhân, 2,4 GHz và 3,0 GHz khi tăng tốc; tuỳ chọn i7-6500U hoặc i3-6100U |
| Bộ nhớ đệm | 3 MB |
| Bộ nhớ trong | 1 khe SO-DIMM DDR4 1866/2133 MHz, tối đa 16 GB |
| Lưu trữ | 1 khay SATA 2,5 inch và 1 khe mSATA |
| Mạng | 2 cổng Gigabit dùng chip Intel I211-AT và Intel I219LM |
| Cổng vào ra | 1 cổng RS-232, 1 cổng RS-232/422/485 chọn trong BIOS, 2 USB 3.0, 2 USB 2.0, 1 HDMI |
| Mở rộng | 1 khe mini PCIe kích thước đầy đủ |
| Màn hình | TFT LCD 18,5 inch đèn nền LED, 1366 x 768, độ sáng 450 cd/m2, tương phản 1000, tuổi thọ đèn nền 50.000 giờ |
| Góc nhìn | 85 độ trái, 85 độ phải, 80 độ trên, 80 độ dưới |
| Cảm ứng | Điện dung 10 điểm chạm, độ truyền sáng 90% ± 3%, bộ điều khiển giao tiếp USB |
| Kích thước | 488 x 309 x 61,7 mm, nặng 5,7 kg |
| Nguồn | 12 đến 24 VDC, tiêu thụ 65 W |
| Nhiệt độ làm việc | 0 đến 50 độ C với ổ thể rắn; 0 đến 45 độ C với ổ cứng cơ; lưu kho -20 đến 60 độ C |
| Rung và sốc | Sốc 10 G trong 11 ms theo IEC 60068-2-27; rung 5 đến 500 Hz, 1 Grms với ổ cơ và 2 Grms với ổ thể rắn theo IEC 60068-2-64 |
| Chứng nhận | CE, FCC Class B, BSMI; an toàn CB, CCC, BSMI, UL; mặt trước đạt IP65 |
| Hệ điều hành | Windows 7, 8.1, 10 bản 32 và 64 bit, WES7, Linux |

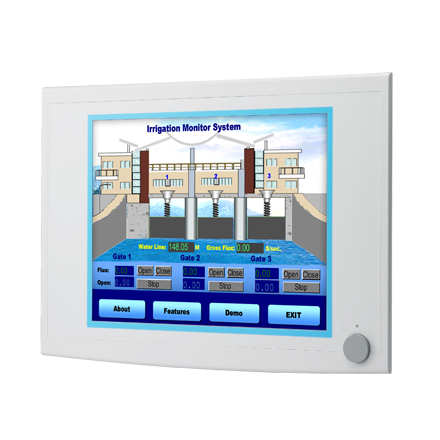

Thông số kỹ thuật FPM-5151G
Trang sản phẩm tương ứng là màn hình cảm ứng công nghiệp FPM-5151G. Đây là màn hình, nên phần thông số xoay quanh tấm nền, cổng tín hiệu vào và cách lắp.
| Hạng mục | Thông số |
|---|---|
| Tấm nền | TFT LCD 15 inch chuẩn XGA, đèn nền LED |
| Cổng tín hiệu vào | VGA và DVI-D, nhận trực tiếp không qua bộ chuyển |
| Cảm ứng | Tuỳ chọn, giao diện kết hợp RS-232 và USB |
| Phím điều chỉnh | Phím OSD khoá được, 2 bộ cài độ sáng và tương phản do người dùng đặt |
| Kết cấu | Mặt trước phẳng kín, khung chống gỉ, mặt trước nhôm đúc |
| Cổng phía trước | 1 cổng USB truy cập được từ mặt trước |
| Nguồn | 10 đến 30 VDC công nghiệp, đầu nối Phoenix |
| Kiểu lắp | Khoét mặt tủ, treo tường, chân đế bàn, tủ rack hoặc tay VESA |
| Cấp bảo vệ | Mặt trước đạt IP65 |
| Nhiệt độ làm việc | Theo tài liệu hãng |
Chọn panel PC hay màn hình rời
Bốn tình huống lắp đặt dưới đây cho thấy cách quyết định trong thực tế.
- Một trạm vận hành độc lập ở đầu chuyền. Không có sẵn máy tính, không muốn kéo thêm dây tín hiệu. Panel PC là phương án gọn: một thiết bị, một đường nguồn, khoét mặt tủ một lần. PPC-3181SW hợp vì màn rộng 18,5 inch đủ chỗ cho giao diện nhiều nút bấm.
- Tủ đã có máy tính công nghiệp đặt trong ngăn dưới. Khi đó chỉ cần thêm mặt hiển thị. Màn hình rời rẻ hơn, và nếu màn hỏng thì thay riêng màn, phần máy tính cùng phần mềm đã cấu hình vẫn giữ nguyên.
- Vị trí vận hành nóng, bụi hoặc rung nhiều. Tách máy tính vào tủ mát và chỉ đưa màn hình ra vị trí khắc nghiệt là cách kéo dài tuổi thọ. Màn hình rời chịu điều kiện này tốt vì bên trong không có ổ đĩa và bộ nhớ.
- Nhiều điểm hiển thị chung một phần mềm. Một máy tính mạnh cấp hình cho vài màn hình rời thường rẻ hơn đặt vài panel PC, đồng thời chỉ phải quản lý một bản cài phần mềm.
Trong nhóm màn hình rời, catalog của site còn ba mã cùng phân khúc để cân nhắc thay cho FPM-5151G.
| Model | Tấm nền | Cổng tín hiệu vào | Nguồn | Nhiệt độ | Điểm mạnh |
|---|---|---|---|---|---|
| FPM-5151G | 15 inch XGA, đèn nền LED | VGA và DVI-D | 10 đến 30 VDC, giắc Phoenix | Theo tài liệu hãng | Cổng USB ở mặt trước, lắp được cả tủ rack |
| FPM-5171G | 17 inch SXGA, đèn nền LED | VGA và DVI-D | 10 đến 30 VDC, giắc Phoenix | Theo tài liệu hãng | Cùng dòng nhưng màn lớn và phân giải cao hơn |
| FPM-3151G | 15 inch XGA, đèn nền LED tiết kiệm điện | VGA và DVI, hai giao diện cảm ứng | Hai đầu vào nguồn | Hỗ trợ dải nhiệt rộng | Cảm ứng điện trở 5 dây, kính cường lực chống loá, cách ly toàn vỏ |
| FPM-8151H | 15 inch XGA, đèn nền LED | VGA và DVI-D | 24 VDC, tuỳ chọn bộ đổi nguồn 100 đến 240 VAC | -20 đến 60 độ C | Mặt trước thép không gỉ 316L, đạt UL Class I Division 2 |
Chọn theo môi trường là hợp lý. Phòng điều khiển sạch thì FPM-5151G hoặc bản 17 inch FPM-5171G là đủ. Xưởng chói nắng hoặc vận hành đeo găng thì FPM-3151G với cảm ứng điện trở và kính chống loá dễ dùng hơn. Khu vực có yêu cầu chống cháy nổ hoặc phải xịt rửa thì FPM-8151H mặt thép không gỉ là mã phù hợp.
Mua PPC-3181SW và FPM-5151G ở đâu
Toàn bộ nhóm panel PC nằm trong danh mục máy tính màn hình cảm ứng, còn màn hình rời nằm ở danh mục màn hình công nghiệp. Với cấu hình khác của cùng thân máy 18,5 inch, có thể xem thêm bài Panel PC PPC-3181SW-MART.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: kích thước lỗ khoét trên mặt tủ, nguồn sẵn có trong tủ là 24 VDC hay 220 VAC, phần mềm sẽ chạy ở đâu, và người vận hành có đeo găng tay hay không. Bốn thông tin này quyết định chọn panel PC hay màn hình rời, chọn cỡ màn, và chọn cảm ứng điện dung hay điện trở.
Để đối chiếu thêm các dòng panel PC khác của hãng, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu chưa chốt được nên đi hướng nào, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về PPC-3181SW và FPM-5151G
PPC-3181SW và FPM-5151G khác nhau ở điểm nào?
PPC-3181SW là panel PC, tức là một máy tính công nghiệp hoàn chỉnh đặt sau tấm màn cảm ứng 18,5 inch, cắm điện vào là chạy hệ điều hành. FPM-5151G là màn hình công nghiệp 15 inch, không có bộ xử lý bên trong, phải nhận tín hiệu hình từ một máy tính khác qua cổng VGA hoặc DVI-D.
FPM-5151G có cảm ứng không?
Có, nhưng ở dạng tuỳ chọn. Bản có cảm ứng đi kèm giao diện kết hợp RS-232 và USB để nối bộ điều khiển cảm ứng về máy tính. Khi đặt hàng cần khai rõ có lấy tuỳ chọn cảm ứng hay không, vì bản không cảm ứng chỉ hiển thị.
PPC-3181SW dùng vi xử lý gì?
Cấu hình tiêu chuẩn dùng Intel Core i5-6300U hai nhân, chạy 2,4 GHz và lên 3,0 GHz khi tăng tốc. Hãng có tuỳ chọn Core i7-6500U hoặc Core i3-6100U cho cùng thân máy. Bộ nhớ tối đa 16 GB DDR4 trên một khe SO-DIMM.
Nên chọn panel PC hay màn hình rời cho tủ điều khiển?
Nếu vị trí đó chỉ cần một điểm vận hành độc lập và muốn ít dây, panel PC gọn hơn vì chỉ có một thiết bị và một đường nguồn. Nếu máy tính đã có sẵn trong tủ, hoặc cần đặt máy tính ở nơi mát còn màn hình ở nơi nóng, màn hình rời hợp lý hơn và thay thế cũng rẻ hơn.
Hai thiết bị này chịu được môi trường nhà máy tới mức nào?
Cả hai đều có mặt trước đạt IP65, tức là chịu được bụi và tia nước xối vào mặt vận hành. PPC-3181SW làm việc trong dải 0 đến 50 độ C khi dùng ổ thể rắn. FPM-5151G có khung chống gỉ và mặt trước nhôm đúc, nhận nguồn công nghiệp 10 đến 30 VDC qua giắc Phoenix.
