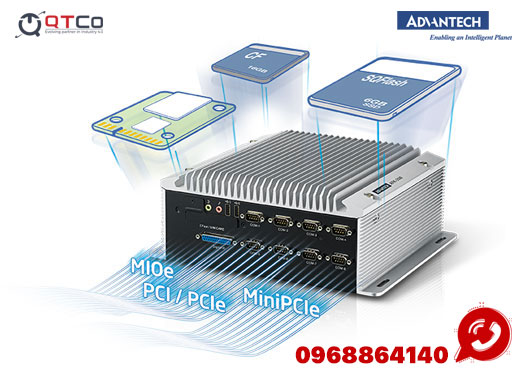

ARK-3510 là máy tính hộp không quạt của Advantech, dựng quanh bộ xử lý di động Intel Core i3, i5 hoặc i7 thế hệ thứ ba trên đế rPGA cùng chipset Intel QM77. Điểm nhận dạng của mã này là hai khay ổ 2,5 inch tháo rời và ba ngõ hình độc lập DVI, HDMI, DisplayPort. Máy hợp với trạm vừa phải tính toán tại chỗ vừa phải ghi lượng dữ liệu lớn rồi mang đi.
Thông số kỹ thuật ARK-3510 Advantech
Bảng dưới gom phần thông số hãng công bố cho dòng máy này. Ô nào tài liệu không nêu đủ cho mọi mã đặt hàng thì ghi theo tài liệu hãng, để người mua xác nhận lại theo mã đầy đủ.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy hộp không quạt, vỏ kim loại, đặt nằm hoặc bắt lên vách |
| Bộ xử lý | Intel Core i3, i5 hoặc i7 bản di động thế hệ thứ ba, lắp trên đế rPGA |
| Chipset | Intel QM77 |
| Bộ nhớ | Thanh SO-DIMM chuẩn DDR3 hoặc DDR3L, tối đa 16 GB |

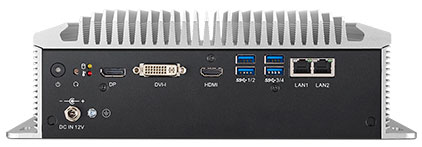

| Ngõ hình | Ba ngõ độc lập: DVI, HDMI và DisplayPort |
| Lưu trữ | Hai khay ổ 2,5 inch chuẩn SATA III, khay tháo rời |
| Cổng nối tiếp | 4 cổng |
| Cổng USB | 4 cổng USB 3.0 |
| Khe mở rộng | 2 khe mini PCIe kèm khay thẻ SIM |
| Nguồn cấp | Giắc một chiều 12 V, kiểu giắc khoá được |
| Phần mềm quản lý | iManager, WISE-PaaS/RMM và bộ hàm lập trình cho phần mềm nhúng |
| Bộ đếm giám sát | 255 mức, đặt bằng phần mềm |
| Cổng mạng và dải nhiệt | Theo tài liệu hãng, xác nhận theo mã đặt hàng đầy đủ |
Hai dòng đáng chú ý nhất trong bảng là phần lưu trữ và phần ngõ hình. Chúng quyết định máy này hợp với kiểu trạm nào, chứ không phải mức bộ xử lý. Cùng một nền Core i thế hệ thứ ba, hãng còn nhiều mã khác; riêng ARK-3510 gói phần ổ đĩa theo hướng rút ra được.
Hai khay ổ tháo rời: luân chuyển dữ liệu ở trạm không có đường truyền
Nhiều trạm đo, trạm quan trắc và trạm kiểm tra chất lượng sinh ra dữ liệu nhanh hơn tốc độ đường truyền tại chỗ. Ảnh chụp sản phẩm, tệp ghi hình, tệp ghi sóng rung của động cơ đều thuộc nhóm đó. Khi hạ tầng mạng chỉ đủ để gửi số liệu tóm tắt, phần dữ liệu thô phải nằm lại máy rồi mang đi theo chu kỳ. Hai khay ổ tháo rời của ARK-3510 sinh ra cho cách làm này.
Cách bố trí thường dùng là tách vai trò hai khay:
| Khay | Vai trò | Cách đặt trong thực tế |
|---|---|---|
| Khay thứ nhất | Ổ hệ thống | Cài hệ điều hành và phần mềm ứng dụng, dung lượng vừa đủ, không ghi dữ liệu vận hành lên ổ này |
| Khay thứ hai | Ổ dữ liệu | Chỉ chứa dữ liệu thô theo ngày, đặt tên thư mục theo ngày và theo mã trạm để tra lại |
| Ổ để rời tại kho | Ổ đổi ca | Giữ sẵn một ổ đã định dạng, mỗi lần đi hiện trường mang theo để đổi lấy ổ đầy |
Quy trình đổi ổ nên viết thành bốn bước ngắn dán ngay trên tủ. Một là dừng phần mềm ghi dữ liệu. Hai là tắt máy theo trình tự của hệ điều hành. Ba là rút khay, lắp ổ đã định dạng, bật máy và kiểm tra phần mềm ghi lại đúng đường dẫn. Bốn là dán nhãn ngày và mã trạm lên ổ vừa rút, rồi ghi vào sổ.
Bước tắt máy là bước hay bị bỏ. Tài liệu hãng ghi hai khay này là khay tháo rời, không ghi khả năng thay nóng, nên rút ổ khi máy đang chạy là việc không có cơ sở trong tài liệu. Với hệ tập tin đang mở, thao tác đó dễ làm hỏng phần mục lục của ổ và mất đúng phần dữ liệu mới nhất, tức là phần đắt nhất.
Một điểm nữa liên quan tới ngân sách. Dung lượng cần cho khay dữ liệu tính được: lấy dung lượng sinh ra mỗi giờ nhân số giờ chạy mỗi ngày, nhân chu kỳ đi hiện trường tính theo ngày, rồi cộng thêm ba mươi phần trăm dự phòng cho những đợt chạy dài. Con số đó quyết định chọn ổ 500 GB hay ổ 2 TB, và quyết định luôn số ổ dự phòng phải mua kèm. Cách tính dung lượng và chọn loại ổ cho máy nhúng được trình bày kỹ hơn trong bài máy tính nhúng công nghiệp hãng Advantech.
ARK-3510 Advantech dùng cho việc gì
Bốn tình huống dưới đây phản ánh cách máy được lắp trong thực tế tại Việt Nam.
Trạm kiểm tra chất lượng cuối chuyền. Máy nhận ảnh từ camera công nghiệp, chạy phần mềm đo kích thước và ghi ảnh của từng sản phẩm bị loại. Ổ hệ thống giữ phần mềm, ổ dữ liệu giữ ảnh theo ca. Bộ phận chất lượng lấy ổ về phòng phân tích mà không cần kéo cáp mạng ra tận chuyền.
Phòng điều khiển nhỏ với ba màn hình. Ba ngõ hình độc lập cho phép một máy chạy ba nội dung khác nhau: sơ đồ công nghệ, bảng cảnh báo và bảng sản lượng. Cách này thay được ba bộ máy tính để bàn, giảm số điểm hỏng trong phòng điều khiển và giảm số dây nguồn phải kéo.
Trạm ghi dữ liệu ngoài hiện trường. Bốn cổng nối tiếp đọc đồng hồ đo, bộ chuyển đổi tín hiệu và bộ điều khiển tại chỗ. Hai khe mini PCIe kèm khay thẻ SIM lắp mô-đun mạng di động để gửi số liệu tóm tắt, phần dữ liệu thô nằm lại ổ thứ hai.
Trạm ghi hình cục bộ. Máy nhận luồng hình từ vài camera mạng, ghi liên tục lên ổ dữ liệu và chỉ đẩy đoạn có cảnh báo về trung tâm. Với nhà xưởng chưa có đường truyền tốt, đây là cách giữ được tư liệu mà không phải đầu tư ngay hạ tầng mạng.
Điểm chung của bốn tình huống là dữ liệu sinh ra tại chỗ nhiều hơn phần gửi đi được. Khi bài toán ngược lại, tức là máy chỉ cần gửi vài chục điểm đo lên hệ thống trung tâm, một máy nhỏ hơn như trong bài máy tính nhúng ứng dụng IoT Advantech EI-A215 đã đủ và tiết kiệm hơn.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu ARK-3510 với ba máy hộp cùng khung của hãng đang có trang riêng trong cửa hàng của site. Ô nào tài liệu không công bố cho mọi mã thì ghi theo tài liệu hãng.
| Model | Bộ xử lý | Cổng và mở rộng | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|

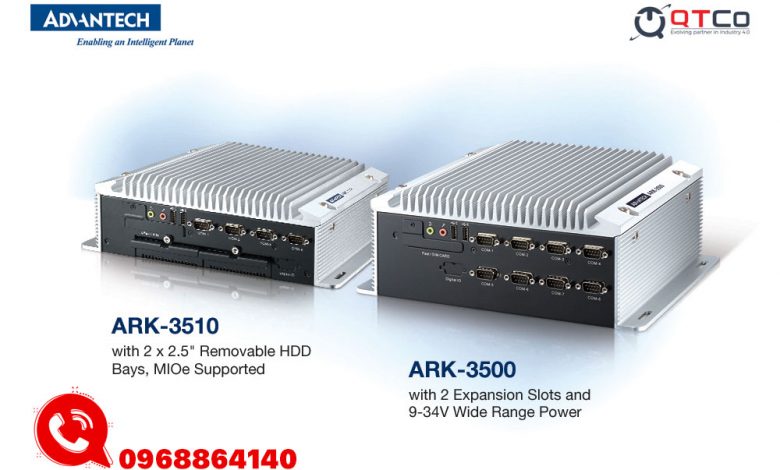

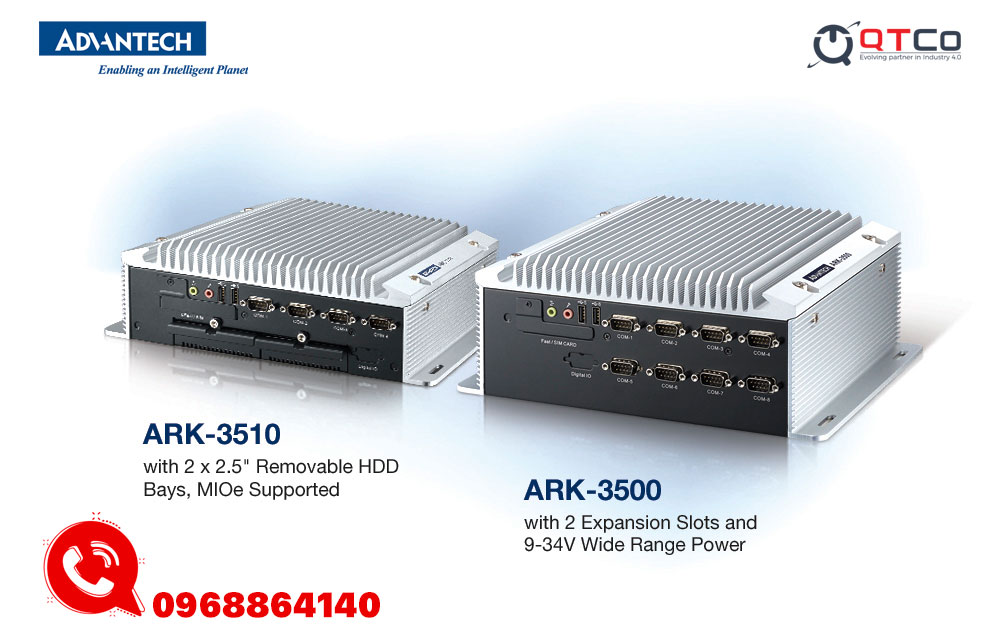

| ARK-3510 | Core i3, i5, i7 thế hệ ba trên đế rPGA, chipset QM77 | 4 cổng nối tiếp, 4 cổng USB 3.0, 2 khe mini PCIe kèm khay thẻ SIM | Giắc một chiều 12 V khoá được | Theo tài liệu hãng | Hai khay ổ 2,5 inch tháo rời, ba ngõ hình độc lập |
| ARK-3500 | Core i3, i5, i7 thế hệ ba trên đế rPGA, chipset QM77 | 8 cổng nối tiếp, 4 cổng USB 3.0, 2 khe cắm card gồm PCI, PCIe x1 và PCIe x4 | Một chiều 9 đến 34 V, giắc khoá được | Theo tài liệu hãng | Thân lớn hơn, có khe cắm card, nhận thêm hai ổ mSATA và một thẻ CFast |
| ARK-3520L | Core i3, i5, i7 thế hệ thứ sáu dạng dán bo | Ba ngõ hình, nhận mô-đun iDoor và mô-đun ARK Plus | Một chiều 12 V, có mô-đun 9 đến 36 V đặt kèm | Theo tài liệu hãng | Nền mới hơn, bộ nhớ DDR4 tối đa 32 GB, khay ổ đặt theo mô-đun |
| ARK-3405 | Intel Celeron N3160 bốn nhân 2,24 GHz | 4 cổng nối tiếp, 3 USB 3.0 và 3 USB 2.0, khe PCI và PCIe x1 | Một chiều 9 đến 36 V | -10 đến 55 độ C | Nền nhẹ, điện năng thấp, nhận mô-đun iDoor |
Cách chọn theo bài toán như sau. Nếu trạm cần cắm card thu thập hoặc card mạng chuyên dụng, ARK-3500 có khe cắm card mà ARK-3510 không có. Nếu cần nền phần cứng mới hơn để dùng lâu, ARK-3520L đi với bộ nhớ DDR4 và tuỳ chọn nguồn dải rộng. Nếu tải nhẹ và cần giữ điện năng thấp, ARK-3405 đủ dùng. Mã dùng bộ nhớ có mã sửa lỗi cho bài toán biên nặng hơn được mô tả trong bài Advantech ARK-3532B.
Mua ARK-3510 Advantech ở đâu
Trang thông số của mã này trên site nằm ở mục máy tính công nghiệp không quạt ARK-3510. Các máy cùng kiểu nằm trong danh mục PC không quạt mạnh mẽ, tiện để đối chiếu nhanh giữa các khung máy trước khi chốt mã đầy đủ.
Khi gửi yêu cầu báo giá, nên ghi rõ bảy thông tin: mã đặt hàng đầy đủ, mức bộ xử lý, dung lượng bộ nhớ, dung lượng và kiểu ổ cho từng khay, số màn hình cần nối kèm chuẩn tín hiệu, số cổng nối tiếp thực dùng và mô-đun mạng cần lắp. Với dòng đã ra thị trường nhiều năm, nên hỏi thêm trạng thái cung ứng để tính sẵn phương án thay thế. Muốn nhìn rộng hơn dải máy nhúng của hãng, xem danh mục máy tính nhúng Advantech trên IPC247.
Nếu chưa chắc nên chọn máy có khay ổ rút hay máy gắn ổ cố định rồi truyền dữ liệu qua mạng, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về ARK-3510 Advantech
ARK-3510 Advantech là máy gì?
ARK-3510 là máy tính hộp không quạt của Advantech, chạy bộ xử lý di động Intel Core i3, i5 hoặc i7 thế hệ thứ ba lắp trên đế rPGA cùng chipset Intel QM77. Máy có hai khay ổ 2,5 inch tháo rời, ba ngõ hình độc lập và bốn cổng nối tiếp. Đây là bản dựng cho trạm cần vừa tính toán vừa ghi dữ liệu tại chỗ.
Hai khay ổ của ARK-3510 có rút được khi máy đang chạy không?
Tài liệu hãng ghi hai khay ổ 2,5 inch chuẩn SATA III là khay tháo rời, không ghi khả năng thay nóng. Vì vậy quy trình an toàn là tắt máy theo trình tự rồi mới rút ổ. Nếu công việc bắt buộc phải đổi ổ mà không dừng máy, cần xác nhận lại với hãng theo mã đặt hàng đầy đủ trước khi chốt phương án.
ARK-3510 nối được mấy màn hình?
Máy có ba ngõ hình độc lập gồm DVI, HDMI và DisplayPort khi dùng bộ xử lý Core i thế hệ thứ ba. Ba ngõ chạy độc lập nghĩa là mỗi màn hiển thị một nội dung riêng, không phải nhân bản cùng một hình. Số màn thực dùng còn phụ thuộc độ phân giải đặt cho từng ngõ.
Bộ nhớ và ổ lưu trữ của ARK-3510 tối đa bao nhiêu?
Bộ nhớ dùng thanh SO-DIMM chuẩn DDR3 hoặc DDR3L, dung lượng tối đa 16 GB. Phần lưu trữ gồm hai khay ổ 2,5 inch chuẩn SATA III. Hai khe mini PCIe kèm khay thẻ SIM dành cho mô-đun mạng không dây và mạng di động, không tính vào phần ổ đĩa.
Nên gửi thông tin gì khi hỏi mua ARK-3510?
Nên ghi rõ mã đặt hàng đầy đủ, mức bộ xử lý mong muốn, dung lượng bộ nhớ, dung lượng và kiểu ổ cho từng khay, số màn hình cần nối kèm chuẩn tín hiệu, số cổng nối tiếp thực dùng và mô-đun mạng cần lắp. Với dòng máy đã ra thị trường nhiều năm, nên hỏi thêm trạng thái cung ứng của mã.
