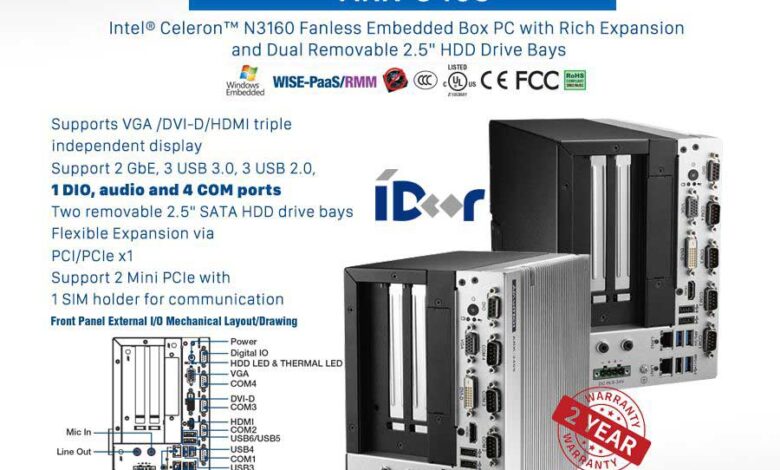

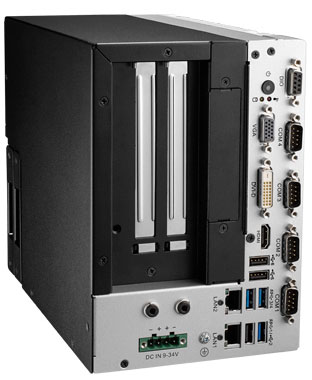

ARK-3405 là máy tính hộp không quạt của Advantech, chạy Intel Celeron N3160 bốn nhân 2,24 GHz. Máy đưa ra ba ngõ hình độc lập VGA, DVI-D và HDMI, nhận nguồn một chiều 9 đến 36 V và làm việc trong dải -10 đến 55 độ C. Đây là bản dựng cho trạm tải nhẹ nhưng phải nối nhiều màn hình, trong đó có cả màn đời cũ đang dùng dở.
Thông số kỹ thuật ARK-3405 Advantech
Bảng dưới lấy theo phần thông số hãng công bố cho dòng máy. Ô nào tài liệu chỉ nêu ở mức dòng máy, không nêu riêng cho từng mã đặt hàng, thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy hộp không quạt, vỏ kim loại, có khe cắm card |
| Bộ xử lý | Intel Celeron N3160 bốn nhân 2,24 GHz dạng hệ thống trên một chip, có chế độ tăng xung |
| Ngõ hình | Ba ngõ độc lập: VGA, DVI-D và HDMI |
| Cổng mạng | 2 cổng Gigabit |
| Cổng USB | 3 cổng USB 3.0 và 3 cổng USB 2.0 |
| Cổng nối tiếp | 4 cổng |
| Vào ra số và âm thanh | 1 cụm vào ra số, 1 cụm âm thanh |
| Lưu trữ | Hai khay ổ 2,5 inch chuẩn SATA tháo rời |
| Khe cắm card | 1 khe PCI và 1 khe PCIe x1 |
| Khe mini PCIe | 2 khe, trong đó 1 khe kèm khay thẻ SIM cho mô-đun mạng di động |
| Nguồn cấp | Một chiều 9 đến 36 V |
| Nhiệt độ làm việc | -10 đến 55 độ C |
| Mô-đun mở rộng | Nhận mô-đun iDoor của Advantech |
| Phần mềm quản lý | iManager và SUSIAccess, kèm bộ hàm lập trình cho phần mềm nhúng |
| Bộ nhớ và khối lượng | Theo tài liệu hãng, xác nhận theo mã đặt hàng đầy đủ |
Bộ xử lý Celeron N3160 đặt máy này vào nhóm tải nhẹ: chạy phần mềm giám sát, phần mềm thu thập số liệu và giao diện vận hành thì đủ, không dành cho xử lý ảnh nặng. Bù lại, máy giữ nguyên phần cổng hình và phần khe cắm của một máy lớn.
Ba ngõ hình độc lập: nối màn chuẩn cũ và màn HDMI trong cùng trạm
Trong nhà xưởng đang chạy, màn hình hiếm khi đồng loạt cùng đời. Một phòng điều khiển thường có màn công nghiệp mua kèm máy cũ chỉ có ngõ VGA, một màn văn phòng mua sau chỉ có HDMI, và đôi khi một màn treo cao nối bằng cáp DVI kéo sẵn trong máng. ARK-3405 xử lý đúng cảnh đó: ba ngõ hình khác chuẩn nằm sẵn trên máy, không phải mua bộ chuyển đổi.
Ba chuẩn tín hiệu này khác nhau ở vài điểm quyết định chất lượng hình và độ dài cáp đi được:
| Ngõ ra | Kiểu tín hiệu | Hợp với màn nào | Điểm phải lưu ý khi đi dây |
|---|---|---|---|
| VGA | Tín hiệu tương tự | Màn công nghiệp đời cũ, màn chỉ có cổng VGA | Cáp dài dễ nhoè chữ và lệch màu; nên dùng cáp có bọc chống nhiễu và giữ dưới mức chiều dài nhà sản xuất cáp khuyến nghị |
| DVI-D | Tín hiệu số | Màn có cổng DVI, hoặc màn HDMI qua đầu chuyển thụ động | Chân cắm có vít giữ, hợp chỗ rung; kiểm đầu chuyển có đúng loại số hay không |
| HDMI | Tín hiệu số kèm âm thanh | Màn mới, màn quảng bá sản lượng treo trên chuyền | Đầu cắm không có vít giữ, nên dùng kẹp cáp cố định ngay sau máy |
Ba việc nên làm khi dựng trạm nhiều màn. Thứ nhất, đặt tên và đánh số từng màn ngay trên vỏ máy và trên đầu cáp, vì sau này người sửa không nhớ ngõ nào ra màn nào. Thứ hai, thử lần lượt từng độ phân giải trước khi bàn giao, đặc biệt với màn nối bằng cáp VGA dài, vì chữ nhỏ trên giao diện vận hành là chỗ lộ nhược điểm sớm nhất. Thứ ba, ghi lại thứ tự màn trong hệ điều hành, vì khi thay một màn hỏng, thứ tự có thể đổi và giao diện nhảy sang màn khác.
Trạm cần nhiều hơn ba màn thì không nên cố ép một máy. Cách gọn hơn là tách thành hai máy theo nhóm nội dung, hoặc chọn thân máy có khe cắm card hình rời. Bài máy tính không quạt ARK-3510 mô tả một thân cùng họ nhưng mạnh hơn về phần bộ xử lý, còn ARK-6300 nền Mini-ITX đi theo hướng thân lớn nhiều khe cắm.
ARK-3405 Advantech dùng cho việc gì
Bốn tình huống lắp đặt dưới đây phản ánh đúng phần cứng của mã này.
Bàn vận hành trong xưởng. Một màn cho giao diện điều khiển, một màn cho bảng số liệu ca sản xuất, một màn treo cao cho tổ trưởng nhìn từ xa. Bốn cổng nối tiếp đọc cân, đọc bộ điều khiển và đọc máy in tem ngay tại bàn.
Tủ điện phân tán trong nhà máy. Máy bắt trong tủ, nhận nguồn từ bộ nguồn 24 V có sẵn của tủ nhờ dải nguồn 9 đến 36 V. Cụm vào ra số nhận tín hiệu cửa tủ và tín hiệu báo lỗi từ tủ bên cạnh.
Điểm kiểm soát ra vào và bảng thông tin. Ngõ HDMI chạy bảng thông tin cho khách, ngõ VGA chạy màn nghiệp vụ cho nhân viên. Hai cổng mạng cho phép tách mạng nội bộ và mạng camera mà không cần thêm bộ chia.
Trạm thu thập số liệu điện năng. Máy đọc công tơ qua đường nối tiếp, gom số liệu và đẩy lên phần mềm quản lý. Khe PCI còn lại dành cho card chuyên dụng nếu hệ thống cũ đang dùng card đó, tránh phải viết lại phần mềm.
Với các trạm chỉ cần đọc vài chục điểm đo và không cần màn hình tại chỗ, nên cân nhắc máy nhỏ hơn để tiết kiệm chỗ trong tủ. Cách phân nhóm máy nhúng theo tải và theo chỗ lắp được trình bày trong bài máy tính nhúng cho dây chuyền sản xuất.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu ARK-3405 với ba máy hộp khác của hãng đang có trang riêng trong cửa hàng của site, chọn theo tiêu chí cùng nhóm tải nhẹ hoặc cùng có khe cắm card.
| Model | Bộ xử lý | Cổng và khe cắm | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| ARK-3405 | Celeron N3160 bốn nhân 2,24 GHz | 4 cổng nối tiếp, 2 cổng mạng, 6 cổng USB, khe PCI và PCIe x1 | Một chiều 9 đến 36 V | -10 đến 55 độ C | Ba ngõ hình khác chuẩn, hai khay ổ tháo rời, nhận mô-đun iDoor |
| ARK-3360F | Intel Atom N450 hoặc D510 1,66 GHz | Tới 3 cổng mạng, 6 cổng nối tiếp, 6 cổng USB 2.0, khe mini PCI và mini PCIe | Một chiều 12 đến 24 V | Theo tài liệu hãng | Cổng nối tiếp có cách ly tới 7,5 kV, hợp trạm nhiễu nặng |
| ARK-2121F | Celeron J1900 bốn nhân 2,0 GHz | 6 cổng nối tiếp, 6 cổng USB, cụm vào ra số cách ly | Một chiều 9 đến 36 V | -20 đến 70 độ C với SSD/RAM dải nhiệt rộng (0 đến 45 độ C nếu dùng HDD) | Dải nhiệt rộng nhất nhóm, nhiều cổng nối tiếp, thân gọn |
| UNO-3072A | Intel Atom D510 1,66 GHz | 2 cổng nối tiếp, 2 cổng mạng, tới 4 khe PCI, vào ra số cách ly | Theo tài liệu hãng | Theo tài liệu hãng | Nhiều khe PCI nhất nhóm, hai ổ có gộp RAID mức 0 hoặc 1 trên bo |
Cách chọn như sau. Nếu trạm nhiễu nặng và phải đọc nhiều thiết bị qua đường nối tiếp, ARK-3360F có phần cách ly tốt hơn. Nếu tủ nóng hoặc lạnh vượt ngưỡng -10 đến 55 độ C, ARK-2121F là bản có dải nhiệt rộng hơn, với điều kiện dùng ổ thể rắn và RAM dải nhiệt rộng. Nếu hệ thống cũ dùng nhiều card cắm chuẩn PCI, UNO-3072A nhận tới bốn khe. ARK-3405 giữ lợi thế riêng ở ba ngõ hình khác chuẩn cùng nguồn dải rộng.
Mua ARK-3405 Advantech ở đâu
Trang thông số của mã này trên site nằm ở mục máy tính công nghiệp không quạt ARK-3405. Các máy cùng kiểu nằm trong danh mục máy tính không quạt, tiện để đối chiếu giữa các thân máy trước khi chốt cấu hình.
Khi gửi yêu cầu báo giá, nên ghi rõ bảy thông tin: mã đặt hàng đầy đủ, dung lượng bộ nhớ, số ổ và dung lượng từng ổ, số màn hình cùng chuẩn tín hiệu của mỗi màn, số cổng nối tiếp thực dùng, card cần cắm và điện áp nguồn tại chỗ. Nếu máy đặt trong tủ ngoài trời, nên gửi kèm nhiệt độ đo được trong tủ vào giờ nóng nhất. Muốn đối chiếu rộng hơn dải máy của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247.
Nếu còn phân vân giữa máy nhiều ngõ hình và phương án hai máy tách theo nhóm nội dung, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về ARK-3405 Advantech
ARK-3405 Advantech là máy gì?
ARK-3405 là máy tính hộp không quạt của Advantech, chạy Intel Celeron N3160 bốn nhân 2,24 GHz có chế độ tăng xung. Máy đưa ra ba ngõ hình độc lập VGA, DVI-D và HDMI, bốn cổng nối tiếp, hai cổng mạng, hai khay ổ 2,5 inch tháo rời và nhận nguồn một chiều 9 đến 36 V. Đây là bản dựng cho trạm tải nhẹ nhưng phải nối nhiều màn.
Ba ngõ hình của ARK-3405 chạy độc lập hay nhân bản?
Tài liệu hãng ghi ba ngõ hình chạy độc lập, nghĩa là mỗi ngõ hiển thị một nội dung riêng. Máy vẫn đặt được chế độ nhân bản nếu cần chiếu cùng một hình lên nhiều màn. Độ phân giải thực tế trên từng ngõ phụ thuộc màn hình nối vào và phải thử trước khi bàn giao.
ARK-3405 làm việc được ở nhiệt độ nào?
Dải nhiệt làm việc của máy là -10 đến 55 độ C. Mức trên phù hợp với tủ điện trong nhà xưởng không có điều hoà, nhưng chưa đủ cho tủ phơi nắng trực tiếp giữa trưa. Với tủ ngoài trời, nên đo nhiệt độ trong tủ vào giờ nóng nhất rồi mới chọn mã máy.
ARK-3405 cắm được card mở rộng nào?
Máy có một khe PCI và một khe PCIe x1 cho card mở rộng, thêm hai khe mini PCIe trong đó một khe kèm khay thẻ SIM cho mô-đun mạng di động. Máy cũng nhận mô-đun iDoor của hãng để thêm cổng chuyên dụng. Kích thước và mức tiêu thụ của card phải kiểm theo tài liệu hãng trước khi đặt.
Nên gửi thông tin gì khi hỏi mua ARK-3405?
Nên ghi rõ mã đặt hàng đầy đủ, dung lượng bộ nhớ, số ổ và dung lượng từng ổ, số màn hình cùng chuẩn tín hiệu của mỗi màn, số cổng nối tiếp thực dùng, card cần cắm và điện áp nguồn tại chỗ. Nếu đặt máy trong tủ ngoài trời, nên ghi thêm nhiệt độ đo được trong tủ.
