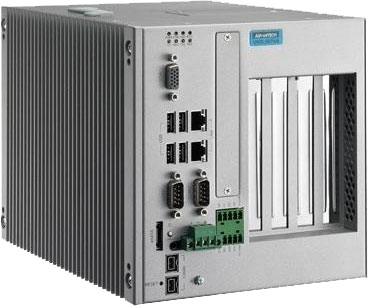

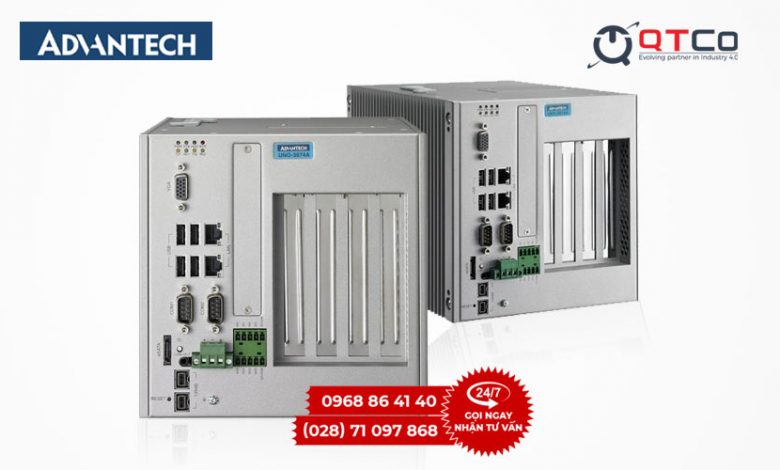

UNO-3074A là máy tính tự động hoá không quạt của Advantech, chạy vi xử lý Intel Atom D510 1,66 GHz. Máy có 4 khe cắm card PCI, 2 cổng mạng GbE, 2 cổng FireWire dành cho camera kiểm tra thị giác, cùng 4 kênh vào và 4 kênh ra số cách ly ngay trên bo. Đây là lớp máy dành cho trạm phải cắm thêm card chuyên dụng chứ không chỉ cắm mô-đun cỡ nhỏ.
Thông số kỹ thuật UNO-3074A
Thông số theo tài liệu kỹ thuật UNO-3074A của Advantech.
| Hạng mục | Thông số UNO-3074A |
|---|---|
| Vi xử lý | Intel Atom D510 1,66 GHz hàn sẵn trên bo |
| Khe cắm mở rộng | 4 khe card chuẩn PCI |
| Cổng mạng | 2 cổng RJ45 10/100/1000Base-T, hỗ trợ gộp cổng dạng teaming |
| Cổng nối tiếp | 2 cổng RS-232, RS-422, RS-485 có điều khiển luồng tự động |
| Cổng chuyên dụng | 2 cổng IEEE-1394 dành cho camera của thiết bị kiểm tra thị giác |
| Cổng USB | Có 1 cổng USB đặt bên trong máy dành cho khoá cứng phần mềm hoặc thẻ nhớ |
| Vào ra số | 4 kênh ngõ vào số cách ly và 4 kênh ngõ ra số cách ly |
| Lưu trữ | 2 ổ SSD hoặc ổ cứng, hỗ trợ RAID 0 và RAID 1 trên bo |
| Bộ nhớ lưu điện | 512 KB SRAM có pin lưu gắn trên bo |
| Chế độ nguồn | Chọn AT hoặc ATX bằng cầu nhảy trên bo |
| Bố trí cổng | Toàn bộ cổng đưa ra mặt trước để đấu dây trong tủ |
| Tản nhiệt | Không quạt và không có cáp nối bên trong máy |
| An toàn điện | Cách ly giữa khung máy và mát nguồn |
Hai chi tiết cấu tạo đáng lưu ý. Thứ nhất, máy không có cáp nối bên trong, các bo ghép trực tiếp với nhau nên rung lắc không làm lỏng giắc, đây là loại lỗi khó tìm trên máy công nghiệp. Thứ hai, toàn bộ cổng nằm ở mặt trước, nghĩa là máy đặt sát vách tủ vẫn đấu và tháo dây được, không phải kéo máy ra khỏi giá.
UNO-3074A dùng cho việc gì
Bốn khe PCI cộng với cổng camera và vào ra số cách ly đưa UNO-3074A về đúng nhóm máy điều khiển tại chỗ. Bốn tình huống hay gặp:
- Trạm kiểm tra ngoại quan cuối chuyền. Hai cổng IEEE-1394 nhận camera, bốn ngõ ra số điều khiển cơ cấu gạt sản phẩm lỗi, còn khe PCI dành cho card đèn chiếu sáng hoặc card đồng bộ. Bài hệ thống thị giác máy AIR-020 mô tả hướng thay thế bằng máy đời mới khi dự án cần suy luận bằng trí tuệ nhân tạo.
- Trạm đo và ghi số liệu thí nghiệm. Bốn khe PCI cắm được card thu thập dữ liệu tương tự nhiều kênh chuẩn PCI. Hai cổng mạng gộp lại dạng teaming để giữ đường truyền khi một sợi cáp đứt.
- Tủ điều khiển máy công cụ và máy đóng gói. Ngõ vào số đọc công tắc hành trình và cảm biến tiệm cận, ngõ ra số kích rơ le trung gian. Chế độ nguồn AT cho máy tự bật lại sau khi mất điện, tránh phải cử người vào xưởng bấm nút.
- Máy thay thế cho hệ đang chạy card PCI cũ. Khi nâng cấp một dây chuyền có sẵn card đo hoặc card giao tiếp chuyên dụng chuẩn PCI, giữ lại card và đổi thân máy là phương án rẻ và ít rủi ro hơn viết lại phần mềm cho card đời mới.
So sánh với các dòng cùng nhóm
Dòng UNO-3000 chia thành hai nhánh: nhánh chữ A dùng vi xử lý Atom và có sẵn vào ra số, nhánh chữ G dùng vi xử lý Core i và mạnh về hình ảnh. Bảng dưới đặt bốn mã cùng dòng cạnh nhau.
| Mã máy | Vi xử lý | Khe cắm mở rộng | Cổng chuyên dụng và vào ra số | Lưu trữ | Điểm mạnh |
|---|---|---|---|---|---|
| UNO-3074A | Intel Atom D510 1,66 GHz | 4 khe PCI | 2 cổng IEEE-1394; 4 ngõ vào và 4 ngõ ra số cách ly | 2 ổ, RAID 0 và 1, kèm 512 KB SRAM có pin lưu | Nhiều khe PCI nhất nhánh Atom, có sẵn vào ra số |
| UNO-3072A | Intel Atom D510 1,66 GHz | 2 khe PCI | 2 cổng IEEE-1394; 4 ngõ vào và 4 ngõ ra số cách ly | 2 ổ, RAID 0 và 1, kèm 512 KB SRAM có pin lưu | Cùng cấu hình nhưng thân gọn hơn, hợp tủ chật |
| UNO-3073G | Intel Core i7-3555LE, i7-2655LE hoặc Celeron 847E, 807UE | 3 hoặc 5 khe PCI và PCIe tuỳ mã, thêm 2 khe mPCIe | Không có cổng IEEE-1394; vào ra số theo card lắp thêm | 2 ổ HDD hoặc SSD tháo từ mặt trước, RAID 0 và 1 | Bậc Core i, có 2 khe CFast và nguồn kép |
| UNO-3085G | Intel Core i7-3555LE, i7-2655LE hoặc Celeron 847E, 807UE | 3 hoặc 5 khe PCI và PCIe tuỳ mã, thêm 2 khe mPCIe | Không có cổng IEEE-1394; 9 cổng USB cho thiết bị ngoại vi | 2 ổ HDD hoặc SSD tháo từ mặt trước, RAID 0 và 1 | Nhiều cổng USB và ngõ hình DVI-I, HDMI cho 2 màn hình |
Cách chọn: nếu trạm cần cổng camera IEEE-1394 và vào ra số có sẵn thì chỉ hai mã chữ A đáp ứng, khác nhau ở số khe PCI. Nếu trạm cần sức tính toán cho giao diện và hình ảnh, hai mã chữ G là hướng đúng nhưng phải cộng thêm card vào ra vào chi phí. Phần bối cảnh chung của lớp máy này nằm trong bài ứng dụng máy tính công nghiệp.
Trang sản phẩm và yêu cầu báo giá UNO-3074A
Trang sản phẩm trên site là máy tính công nghiệp không quạt UNO-3074A, xếp trong danh mục PC không quạt mạnh mẽ. Bản ít khe cắm hơn cùng cấu hình là UNO-3072A, còn bậc Core i cùng dòng là UNO-3085G. Đây là dòng máy thế hệ trước; IPC247 xác nhận tình trạng hàng khi báo giá và đề xuất mã thay thế đang sản xuất nếu mã này không còn.
Yêu cầu báo giá nên kèm bốn thông tin: danh sách card PCI dự kiến cắm cùng chiều dài từng card, số kênh vào ra số thực tế cần dùng, chuẩn giao tiếp của camera nếu có khâu kiểm tra hình ảnh, và chế độ nguồn mong muốn là AT hay ATX. Bốn thông tin này quyết định mã đặt hàng và cả bộ phụ kiện gá đi kèm. Muốn đối chiếu với các dòng máy tính công nghiệp khác của hãng thì mở danh mục máy tính công nghiệp Advantech trên IPC247. Trường hợp còn phân vân giữa máy hộp nhiều khe cắm và máy rackmount, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm danh sách card.
Câu hỏi thường gặp về UNO-3074A
UNO-3074A cắm được mấy card mở rộng?
Máy có 4 khe cắm card chuẩn PCI. Đây là điểm khác biệt chính so với các máy hộp nhúng chỉ có khe mPCIe, vì nhiều card đo lường, card đếm xung, card thu hình và card bus trường trên thị trường vẫn ở chuẩn PCI. Trước khi đặt hàng nên đối chiếu chiều dài card với chiều sâu khoang máy.
Hai cổng FireWire trên UNO-3074A dùng làm gì?
Máy có hai cổng IEEE-1394, thường dùng để nối camera của thiết bị kiểm tra thị giác. Chuẩn này truyền hình theo dòng liên tục với độ trễ ổn định, nên trước đây được nhiều hệ kiểm tra ngoại quan chọn. Nếu camera trong dự án dùng chuẩn khác thì nên xét thêm phương án cắm card thu hình vào khe PCI.
UNO-3074A có sẵn cổng vào ra số không?
Có. Máy tích hợp sẵn 4 kênh ngõ vào số và 4 kênh ngõ ra số, đều cách ly. Nhờ vậy máy đọc thẳng tín hiệu từ công tắc hành trình, cảm biến tiệm cận và xuất lệnh cho rơ le mà không cần thêm card vào ra rời, tiết kiệm một khe PCI cho việc khác.
UNO-3074A lưu dữ liệu ra sao khi mất điện?
Máy có hai ổ SSD hoặc ổ cứng chạy được RAID 0 và RAID 1 trên bo, kèm 512 KB bộ nhớ SRAM có pin lưu. Vùng SRAM này giữ các biến trạng thái quan trọng ngay tại thời điểm mất điện, còn RAID 1 lo phần dữ liệu lớn khi một ổ hỏng.
UNO-3074A chọn chế độ nguồn thế nào?
Máy có cầu nhảy để chọn giữa chế độ nguồn AT và ATX. Chế độ AT cho máy tự bật lại ngay khi có điện trở lại, hợp với trạm không người trực. Chế độ ATX giữ máy ở trạng thái chờ để người vận hành bật bằng nút, hợp với bàn kiểm tra có người thao tác.
