ARK-1122C và IPPC-9151G là hai dòng máy Advantech hay được đặt cạnh nhau khi lập danh mục thiết bị, dù chúng làm hai phần việc khác nhau. ARK-1122C là máy tính hộp không quạt cỡ lòng bàn tay, có 4 cổng nối tiếp và dải nhiệt làm việc từ -20 đến 60 độ C. IPPC-9151G gộp máy tính với màn hình cảm ứng 15 inch vào một khối khung thép không gỉ, mặt trước có kính cường lực đạt IP65. Bài viết đưa bảng so sánh thông số và cách chọn theo từng tình huống lắp đặt.
Bảng so sánh thông số ARK-1122C và IPPC-9151G
Số liệu dưới đây lấy từ trang thông số của hai sản phẩm trên site. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Hạng mục | ARK-1122C | IPPC-9151G |
|---|---|---|
| Kiểu máy | Máy tính hộp không quạt cỡ lòng bàn tay | Máy tính công nghiệp màn hình cảm ứng, máy và màn hình liền khối |
| Bộ xử lý | Intel Atom hai nhân N2600, 1,6 GHz | Intel Core i7, i5, i3 hoặc Celeron, socket μFC-PGA988 |
| Chipset | Tích hợp trên bộ xử lý | Intel QM67 |
| Màn hình | Không kèm màn hình, xuất ra 1 cổng VGA | Màn hình nền LED 15 inch chuẩn XGA, bản 17 inch chuẩn SXGA |
| Cảm ứng | Không có | Có, mặt trước bảo vệ bằng kính cường lực |
| Ngõ hình khác | Theo tài liệu hãng | Hai màn hình qua HDMI, LVDS và VGA |
| Cổng nối tiếp | 4 cổng: 2 chuẩn RS-232 và 2 chọn RS-232, RS-422 hoặc RS-485 trong BIOS | Theo tài liệu hãng cho từng cấu hình |
| Cổng USB | 4 cổng USB 2.0 | Có cổng USB truy cập từ mặt trước |
| Khe mở rộng | 1 khe mini PCIe nửa khổ | 1 khe PCIe x1 hoặc x4 thế hệ 2, tuỳ chọn khe chuẩn PCI |
| Lưu trữ | Ổ mSATA, khay ổ cứng lắp theo yêu cầu | 1 ổ 2,5 inch chuẩn SATA II hoặc SATA III và 1 khe CFast |
| Kích thước | 133,8 x 43,1 x 94,2 mm | Theo tài liệu hãng, phụ thuộc cỡ màn hình |
| Vật liệu | Vỏ kim loại kín, không quạt | Khung thép không gỉ chịu tải nặng, mặt trước nhôm phủ lớp anodic cứng |
| Chống nước bụi | Theo tài liệu hãng | Mặt trước đạt IP65 |
| Nguồn | Giắc nguồn một chiều khoá được | Theo tài liệu hãng |
| Nhiệt độ làm việc | -20 đến 60 độ C | Theo tài liệu hãng |
| Kiểu lắp | Tuỳ chọn giá VESA, ray DIN hoặc gắn tường | Gắn khoét bảng trên cánh tủ hoặc trên giá đỡ |
| Phần mềm quản lý | Hỗ trợ SUSIAccess và các API phần mềm nhúng | Hỗ trợ các tiện ích và API phần mềm nhúng |
Bảng trên cho thấy hai máy không cạnh tranh trực tiếp. ARK-1122C thắng ở số cổng nối tiếp, ở dải nhiệt và ở khả năng lọt vào chỗ hẹp. IPPC-9151G thắng ở năng lực xử lý, ở giao diện người dùng và ở độ bền của mặt ngoài khi phải phơi ra môi trường xưởng.
Diện tích chiếm chỗ và công lắp của hai phương án
Khi lập dự toán, phần chênh giữa hai phương án không chỉ nằm ở thiết bị mà còn ở chỗ đặt và công lắp. Bốn điểm dưới đây thường bị bỏ sót.
Chỗ trong tủ. ARK-1122C rộng 133,8 mm, cao 43,1 mm, sâu 94,2 mm, tức là một khối nhỏ hơn quyển sách. Máy gắn được lên ray DIN cùng hàng với rơ le và bộ nguồn, không cần khoét thêm chỗ. IPPC-9151G thì phải khoét một ô trên cánh tủ đúng kích thước màn hình, và cánh tủ phải đủ dày để giữ khối máy.
Số thiết bị phải mua kèm. Chọn ARK-1122C mà trạm vẫn cần màn hình thì phải mua thêm màn hình công nghiệp, giá đỡ và cáp hình, cộng thêm công đi dây từ tủ ra vị trí màn hình. Chọn IPPC-9151G thì một mã hàng đã gồm cả máy, màn hình và cảm ứng, đổi lại toàn khối phải thay khi một phần hỏng.
Đường dây tín hiệu. ARK-1122C có 4 cổng nối tiếp nên các đầu đo nối thẳng vào máy trong tủ, đường dây ngắn. Với IPPC-9151G đặt trên cánh tủ, dây tín hiệu phải đi qua bản lề cánh, cần máng dây mềm và cần dự phòng chiều dài khi mở cánh. Đây là điểm hay gây đứt ngầm sau vài trăm lần đóng mở.
Công thay thế. Máy hộp đặt trong tủ được thay bằng cách tháo giá và rút giắc, không ảnh hưởng kết cấu tủ. Máy khoét bảng phải tháo vòng kẹp quanh khung, thường phải hai người và phải dừng trạm lâu hơn. Với trạm chạy liên tục, chênh lệch này đáng để cân nhắc ngay từ khi thiết kế.
ARK-1122C hợp với trạm nào
ARK-1122C là nút xử lý đặt khuất. Bốn cổng nối tiếp là điểm mạnh cụ thể nhất: hai cổng RS-232 cho thiết bị đọc theo chuẩn cũ, hai cổng chọn được RS-422 hoặc RS-485 ngay trong BIOS cho tuyến truyền thông dài trong xưởng. Việc đổi chuẩn bằng thiết lập BIOS giúp bỏ được bộ chuyển đổi rời, vốn là một mắt hay hỏng trên đường tín hiệu.
Ba tình huống lắp đặt hay gặp. Một là trạm gom số liệu từ nhiều đầu cân và đầu đo trong khu vực đóng gói, máy gắn ray DIN trong tủ ngay cạnh khu vực đó. Hai là trạm trong kho lạnh hoặc khu vực nhiệt độ thấp, tận dụng dải -20 đến 60 độ C và cấu hình không quạt để tránh đọng hơi nước. Ba là điểm hiển thị nhỏ, máy gắn sau màn hình bằng giá VESA, xuất hình qua cổng VGA.
Giắc nguồn khoá được là chi tiết nhỏ nhưng đáng chú ý khi trạm có rung. Với giắc tròn thường, rung kéo dài làm đầu cắm lỏng dần và máy tự khởi động lại; kiểu giắc khoá loại bỏ nguyên nhân này. Nhóm máy mỏng cùng họ được trình bày trong bài ARK-1124U-S1A2.
IPPC-9151G hợp với trạm nào

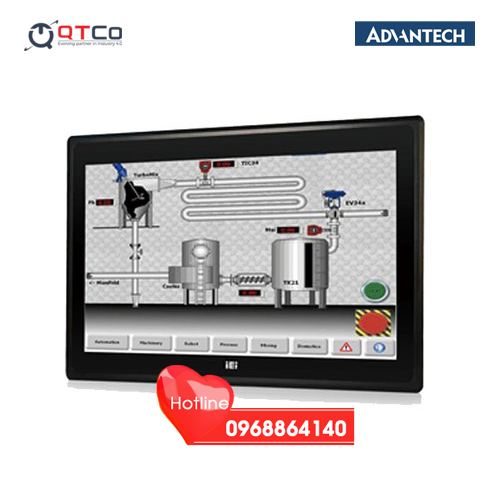

IPPC-9151G là điểm vận hành đặt lộ ra, nơi người thao tác đứng trước máy. Ba chi tiết vật liệu quyết định độ bền của máy ở vị trí đó: khung thép không gỉ chịu tải nặng, mặt trước nhôm phủ lớp anodic cứng chống mài mòn và chống ăn mòn axit, kính cường lực bảo vệ mặt trước đạt IP65. Bộ ba này dành cho khu vực rửa bằng vòi, khu vực có hơi hoá chất và khu vực người thao tác đeo găng.
Về năng lực xử lý, máy dùng bộ xử lý Intel Core i7, i5, i3 hoặc Celeron trên socket μFC-PGA988 với chipset Intel QM67, tức là cao hơn hẳn nhóm máy hộp cỡ nhỏ. Khe PCIe x1 hoặc x4 thế hệ 2 cho phép cắm card thu thập dữ liệu hoặc card giao tiếp chuyên dụng, còn tuỳ chọn khe chuẩn PCI giữ lại chỗ cho card đời cũ. Cặp ổ lưu trữ gồm một ổ 2,5 inch và một khe CFast cho phép tách phần hệ điều hành khỏi phần dữ liệu ghi liên tục.
Ba tình huống lắp đặt hay gặp. Một là màn hình vận hành gắn trên cánh tủ điều khiển của một cụm máy. Hai là trạm kiểm hàng cuối chuyền, nơi cần vừa hiển thị kết quả vừa cắm máy quét mã qua cổng USB mặt trước. Ba là trạm đặt trong khu vực vệ sinh ướt, tận dụng mặt trước IP65 và lớp phủ chống ăn mòn. Một dòng máy màn hình cảm ứng khác của hãng được nêu trong trang IPPC-6152A.
Mua ARK-1122C và IPPC-9151G ở đâu
Trên site này, trang thông số của hai dòng máy nằm ở máy tính công nghiệp không quạt ARK-1122C và máy tính công nghiệp màn hình cảm ứng IPPC-9151G. Nhóm máy hộp không quạt nằm trong danh mục máy tính không quạt, nhóm máy liền màn hình nằm trong danh mục máy tính màn hình cảm ứng.
Khi gửi yêu cầu báo giá cho ARK-1122C, nên nêu số thiết bị nối tiếp và chuẩn của từng thiết bị, kiểu ổ lưu trữ, mô-đun mạng không dây nếu có, kiểu giá lắp và điện áp nguồn tại trạm. Với IPPC-9151G, nên nêu cỡ màn hình là 15 inch hay 17 inch, mã bộ xử lý mong muốn, card cần cắm vào khe mở rộng, kiểu ổ lưu trữ và kích thước ô khoét trên cánh tủ. Với dự án cần đối chiếu thêm các dòng máy liền màn hình khác của hãng, tham khảo danh mục panel PC công nghiệp Advantech trên IPC247.
Trường hợp chưa chốt được nên đi theo hướng máy hộp hay máy liền màn hình, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về ARK-1122C và IPPC-9151G
ARK-1122C và IPPC-9151G khác nhau ở điểm nào?
Hai máy giải quyết hai phần việc khác nhau. ARK-1122C là máy tính hộp không quạt cỡ lòng bàn tay, mạnh về số cổng nối tiếp và về chỗ lắp. IPPC-9151G gộp máy tính với màn hình cảm ứng 15 inch vào một khối, mặt trước có kính cường lực đạt IP65. Máy thứ nhất là nút xử lý đặt khuất, máy thứ hai là điểm vận hành đặt lộ ra.
Máy nào nối được nhiều thiết bị nối tiếp hơn?
ARK-1122C có 4 cổng nối tiếp, gồm 2 cổng chuẩn RS-232 và 2 cổng chọn được giữa RS-232, RS-422 và RS-485 ngay trong BIOS. Đây là điểm mạnh rõ nhất của máy khi trạm phải đọc nhiều đầu cân, đầu đo hoặc bộ điều khiển đời cũ trên cùng một tuyến.
IPPC-9151G có lắp thêm card mở rộng được không?
Được. Theo tài liệu hãng, máy có một khe PCIe x1 hoặc x4 thế hệ 2, và có tuỳ chọn khe chuẩn PCI. Khe này dùng cho card thu thập dữ liệu hoặc card giao tiếp chuyên dụng. ARK-1122C thì chỉ có một khe mini PCIe nửa khổ, thường dùng cho mô-đun mạng không dây.
Máy nào chịu được môi trường ẩm và hoá chất?
IPPC-9151G có khung thép không gỉ chịu tải nặng, mặt trước nhôm phủ lớp anodic cứng chống mài mòn và chống ăn mòn axit, kính cường lực bảo vệ mặt trước đạt IP65. ARK-1122C là máy hộp vỏ kim loại kín, đặt được trong tủ nhưng không có chuẩn chống nước bụi ở mặt ngoài như trên.
Có dùng chung hai máy trong một trạm được không?
Được, và đây là cách bố trí hợp lý khi trạm vừa cần nhiều cổng nối tiếp vừa cần màn hình vận hành. ARK-1122C đặt trong tủ, gom tín hiệu từ các thiết bị nối tiếp; IPPC-9151G gắn ngoài cánh tủ cho người vận hành thao tác. Hai máy nối với nhau qua mạng nội bộ của trạm.
