UNO-2184G là máy tính tự động hoá không quạt của Advantech, mã đặt hàng đầy đủ trong bài này là UNO-2184G-8S50. Máy có 4 cổng mạng GbE, 4 cổng nối tiếp, 6 cổng USB và ba ngõ hình DVI-I, DisplayPort, HDMI chạy được hai màn hình độc lập. Điểm nhận dạng của dòng là hai khe cắm card PCI-104, thứ mà phần lớn máy hộp cỡ nhỏ không có.
Thông số kỹ thuật UNO-2184G
| Hạng mục | Thông số UNO-2184G |
|---|---|
| Vi xử lý | Hàn sẵn trên bo, tuỳ mã: Intel Celeron 847E 1,1 GHz, Celeron 807UE 1,0 GHz, Core i7-2655LE 2,2 GHz hoặc Core i7-3555LE 2,5 GHz |
| Bộ nhớ | Theo tài liệu hãng cho từng mã đặt hàng |
| Cổng mạng | 4 cổng 10/100/1000Base-T Ethernet |
| Cổng nối tiếp | 2 cổng RS-232 và 2 cổng RS-232, RS-422, RS-485 có điều khiển luồng tự động |
| Cổng USB | 6 cổng |
| Ngõ hình ảnh | DVI-I, DisplayPort và HDMI, chạy 2 màn hình độc lập |
| Âm thanh | Ngõ micro vào, ngõ tín hiệu vào và ngõ tín hiệu ra |
| Khe cắm mở rộng | 2 khe card PCI-104, chồng thêm được bo mở rộng |
| Lưu trữ | Khe CFast tháo lắp từ bên ngoài; hỗ trợ chuẩn Power eSATA cho ổ ngoài |
| Hệ điều hành | Sẵn sàng cho Windows Embedded Standard 2009 và Windows Embedded Standard 7 |
| Quản lý từ xa | Đánh thức qua mạng và khởi động từ mạng |
| Đèn báo | Đèn báo trạng thái hệ thống gắn trên bo |
| An toàn điện | Cách ly giữa khung máy và mát nguồn |
| Cấp bảo vệ | IP40 |
| Tản nhiệt | Không quạt, không cáp nối bên trong |
| Nguồn cấp, kích thước, dải nhiệt độ | Theo tài liệu hãng cho từng mã đặt hàng |
Hai chi tiết đáng chú ý khi lập cấu hình. Thứ nhất, khe CFast nằm ngoài vỏ nên đổi thẻ nhớ chứa hệ điều hành không phải tháo máy khỏi giá, rút ngắn thời gian dừng máy khi cần phục hồi. Thứ hai, cách ly giữa khung máy và mát nguồn giúp máy chịu được chênh lệch điện thế đất giữa các tủ trong nhà xưởng lớn, vốn là nguyên nhân hay gặp của lỗi cổng nối tiếp.
UNO-2184G dùng cho việc gì
Bốn cổng mạng cùng hai màn hình độc lập đưa UNO-2184G vào nhóm máy làm trạm đầu cuối chứ không chỉ làm bộ gom dữ liệu. Bốn tình huống lắp đặt hay gặp:

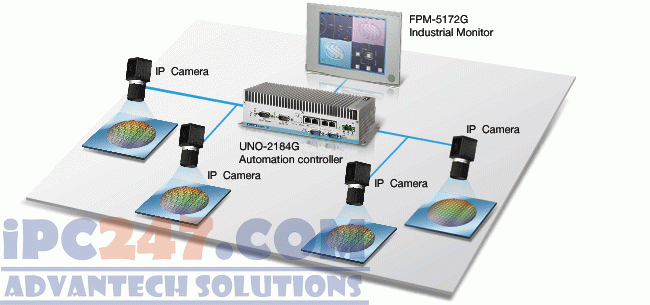

- Trạm giám sát giao thông và bãi đỗ xe. Mỗi cổng mạng nhận một cụm camera, hình đưa lên hai màn hình: một màn xem trực tiếp, một màn chạy phần mềm nhận dạng biển số. Bản Core i7-3555LE là cấu hình nên chọn cho việc giải mã nhiều luồng hình cùng lúc.
- Bàn điều khiển trong phòng vận hành. Ngõ DVI-I nối màn hình cũ đang dùng, ngõ DisplayPort nối màn hình mới, nhờ vậy không phải thay cả cụm màn hình khi nâng cấp máy tính. Bộ màn hình công nghiệp ghép cùng máy được nói kỹ trong bài hệ thống hiển thị công nghiệp Advantech IDK-2000.
- Tủ điện cần thêm card chuyên dụng. Hai khe PCI-104 nhận card đếm xung, card vào ra số cách ly hoặc card bus trường. Đây là lựa chọn khi thiết bị hiện trường dùng giao thức mà máy hộp thông thường không có sẵn cổng.
- Trạm thu thập dữ liệu tách mạng theo lớp. Bốn cổng GbE cho phép tách hẳn mạng thiết bị, mạng camera, mạng quản lý và mạng dự phòng trên cùng một máy, không cần thêm bộ chuyển mạch trong tủ. Cách chia này giảm rủi ro một nhánh mạng lỗi kéo theo cả trạm.
So sánh với các dòng cùng nhóm
UNO-2184G nằm trong nhóm máy tự động hoá thân dài của Advantech, cùng nhóm với UNO-2174G, UNO-2174A và UNO-2178A. Bảng dưới so sánh bốn mã theo vi xử lý, cổng và khe mở rộng.
| Mã máy | Vi xử lý | Cổng mạng và nối tiếp | Ngõ hình ảnh | Khe mở rộng | Điểm mạnh |
|---|---|---|---|---|---|
| UNO-2184G | Celeron 847E, 807UE, Core i7-2655LE hoặc i7-3555LE 2,5 GHz | 4 GbE, 2 RS-232 và 2 RS-232/422/485 | DVI-I, DisplayPort, HDMI, 2 màn hình độc lập | 2 khe PCI-104 | Cấu hình cao nhất nhóm, đủ sức cho nhiều luồng hình |
| UNO-2174G | Celeron 847, 807UE hoặc Core i7-2655LE 2,2 GHz | 4 GbE, 2 RS-232 và 2 RS-232/422/485 | DVI-I, DisplayPort, HDMI, 2 màn hình độc lập | 2 khe PCI-104 | Cùng thân máy nhưng bậc vi xử lý thấp hơn, chi phí nhẹ hơn |
| UNO-2174A | Intel Atom N450 | 2 GbE, 8 cổng COM | Theo tài liệu hãng | 2 khe mPCIe kèm 1 khe SIM, thêm PCI-104 và PC/104+ | Nhiều cổng nối tiếp nhất nhóm, chạy được -10 đến 70 °C |
| UNO-2178A | Intel Atom D510 | 2 GbE, 8 cổng COM | Theo tài liệu hãng | 2 khe mPCIe kèm 1 khe SIM, thêm PCI-104 và PC/104+ | Bản Atom hai nhân, hợp trạm nhiều thiết bị nối tiếp |
Bảng cho thấy hai nhánh rõ rệt. Nhánh UNO-2184G và UNO-2174G mạnh về hình ảnh và mạng, hợp trạm có màn hình và camera. Nhánh UNO-2174A và UNO-2178A đổi hướng sang số cổng nối tiếp cùng dải nhiệt độ rộng, hợp trạm chỉ đọc dữ liệu từ nhiều thiết bị cũ. Chọn sai nhánh thì phải bù bằng bộ chuyển đổi rời, vừa tốn chỗ trong tủ vừa thêm điểm hỏng.
Mua UNO-2184G ở đâu
Trang sản phẩm trên site là máy tính công nghiệp không quạt UNO-2184G, xếp trong danh mục PC không quạt mạnh mẽ. Hai mã cùng nhóm để đối chiếu là UNO-2174G và UNO-2178A. Bảng thông số đầy đủ theo từng mã đặt hàng có trong tài liệu trên trang tải tài liệu UNO-2184G của Advantech.
Đề nghị báo giá nên nêu rõ bốn điểm để chốt đúng đuôi mã đặt hàng: bậc vi xử lý cần dùng, dung lượng thẻ CFast và ổ lưu trữ, hệ điều hành sẽ cài, và loại card PCI-104 dự kiến cắm thêm. Riêng phần card mở rộng nên gửi kèm tên card và tài liệu chân cắm, vì không phải card PCI-104 nào cũng vừa chiều cao thân máy. Muốn xem các dòng máy tính công nghiệp khác của hãng thì mở danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được giữa máy hộp có khe cắm card và máy rackmount, có thể chạy công cụ chọn máy theo yêu cầu để lọc trước danh sách.
Câu hỏi thường gặp về UNO-2184G
UNO-2184G-8S50 khác gì so với tên dòng UNO-2184G?
UNO-2184G là tên dòng, còn 8S50 là phần đuôi của mã đặt hàng chỉ một cấu hình cụ thể trong dòng đó. Các mã trong cùng dòng dùng chung thân máy, số cổng và cách gá, chỉ khác nhau ở tuỳ chọn vi xử lý, bộ nhớ, lưu trữ và hệ điều hành cài sẵn. Cấu hình chi tiết của từng mã theo tài liệu hãng.
UNO-2184G chạy được mấy màn hình cùng lúc?
Máy có ba ngõ hình là DVI-I, DisplayPort và HDMI, hỗ trợ hai màn hình độc lập cùng lúc. Hai màn hình này hiển thị hai nội dung khác nhau chứ không phải nhân đôi một hình, nên hợp với bàn điều khiển vừa xem sơ đồ công nghệ vừa xem hình camera.
UNO-2184G mở rộng bằng card gì?
Máy nhận 2 card cắm chuẩn PCI-104 kèm khả năng chồng thêm bo mở rộng. Đây là chuẩn card công nghiệp khổ nhỏ, thường dùng cho card vào ra số, card đếm xung, card bus trường và card giao tiếp chuyên dụng. Máy cũng có khe CFast tháo lắp được từ bên ngoài mà không cần mở vỏ.
UNO-2184G dùng vi xử lý nào?
Vi xử lý hàn sẵn trên bo, tuỳ mã đặt hàng gồm Intel Celeron 847E 1,1 GHz, Celeron 807UE 1,0 GHz, Core i7-2655LE 2,2 GHz hoặc Core i7-3555LE 2,5 GHz. Bản Core i7-3555LE là cấu hình cao nhất của dòng, dùng khi máy phải giải mã nhiều luồng hình cùng lúc.
UNO-2184G có bật tắt từ xa qua mạng được không?
Máy hỗ trợ đánh thức qua mạng và khởi động từ mạng, kèm đèn báo trạng thái hệ thống trên bo. Với trạm đặt xa phòng điều khiển, hai tính năng này cho phép bật máy và nạp lại hệ điều hành từ máy chủ mà không phải cử người tới tận nơi.
