ADAM-6000 là dòng mô-đun thu thập tín hiệu và điều khiển cấp trường của Advantech, giao tiếp qua Ethernet và giao thức Modbus TCP. Mỗi mô-đun chỉ cần cấp nguồn 10 đến 30 VDC, cắm dây mạng và đấu tín hiệu từ cảm biến hoặc cơ cấu chấp hành là chạy. Bài viết trình bày các mã chính trong dòng, cách phân biệt với dòng ADAM-4000 chạy RS-485 và cách chọn mô-đun theo loại tín hiệu thực tế tại hiện trường.
Thông số kỹ thuật dòng ADAM-6000
Dòng gồm nhiều nhóm mô-đun theo chức năng: mô-đun Ethernet I/O, mô-đun EtherNet/IP, mô-đun PROFINET và mô-đun IoT Ethernet I/O. Bảng dưới lấy số liệu từ tài liệu hãng cho bốn mã hay gặp nhất, đại diện cho bốn kiểu tín hiệu khác nhau.
| Hạng mục | ADAM-6060 | ADAM-6052 | ADAM-6024 | ADAM-6022 |
|---|---|---|---|---|
| Chức năng | 6 ngõ vào số và 6 rơ le, Modbus TCP | 16 kênh vào ra số cách ly kiểu source, Modbus TCP | 12 kênh vào ra đa năng cách ly, Modbus TCP | Bộ điều khiển PID hai vòng qua Ethernet |
| Ngõ vào số | 6 kênh | 8 kênh, tiếp điểm khô hoặc ướt | 2 kênh, tiếp điểm khô hoặc ướt | 2 kênh, tiếp điểm khô hoặc ướt |
| Ngõ ra số | 6 kênh rơ le | 8 kênh kiểu source, 10 đến 35 VDC, 1 A mỗi kênh, xung tới 5 kHz | 2 kênh cực thu hở tới 30 V, tải tối đa 100 mA | 2 kênh cực thu hở tới 30 V, tải tối đa 100 mA |
| Ngõ vào analog | Không có | Không có | 6 kênh vi sai, 0 đến 20 mA, 4 đến 20 mA hoặc ±10 V | 6 kênh vi sai, 0 đến 20 mA, 4 đến 20 mA hoặc ±10 V |
| Ngõ ra analog | Không có | Không có | 2 kênh, 0 đến 10 V, 0 đến 20 mA hoặc 4 đến 20 mA | 2 kênh, 0 đến 10 V, 0 đến 20 mA hoặc 4 đến 20 mA |
| Giao thức | Modbus TCP, TCP/IP, UDP, HTTP | Modbus TCP, TCP/IP, UDP, HTTP | Modbus TCP, TCP/IP, UDP, HTTP | Modbus TCP, TCP/IP, UDP, HTTP |
| Cổng mạng | 10/100 Base-T, 1 x RJ-45 | 10/100 Base-T, 1 x RJ-45 | 10/100 Base-T, 1 x RJ-45 | 10/100 Base-T, 1 x RJ-45 |
| Nguồn | 10 đến 30 VDC, tiêu thụ 2 W ở 24 VDC | 10 đến 30 VDC, tiêu thụ 2 W ở 24 VDC | 10 đến 30 VDC | 10 đến 30 VDC |
| Nhiệt độ làm việc | -40 đến 70 độ C | -20 đến 70 độ C | -10 đến 50 độ C (bản D: -40 đến 70 độ C) | -10 đến 50 độ C (bản D: -40 đến 70 độ C) |
| Cách gá | Thanh DIN, xếp chồng hoặc bắt tường | Thanh DIN, xếp chồng hoặc bắt tường | Thanh DIN, xếp chồng hoặc bắt tường | Thanh DIN, xếp chồng hoặc bắt tường |
| Peer-to-peer và GCL | Có | Có | Chỉ nhận | Không có |
Toàn dòng dùng chung một cách vận hành: mô-đun có sẵn trang web cấu hình, hỗ trợ XML, HTML 5 và JavaScript nên đặt địa chỉ và kiểm tra tín hiệu ngay trên trình duyệt. Địa chỉ Modbus đặt theo ý người dùng, nhiều mô-đun cấu hình theo nhóm để rút ngắn thời gian lắp đặt. Các mã đang bán trên site gồm ADAM-6017 với 8 kênh ngõ vào analog cách ly cùng 2 ngõ ra số, và ADAM-6060 với 6 ngõ vào số cùng 6 rơ le.
ADAM-6000 dùng cho việc gì

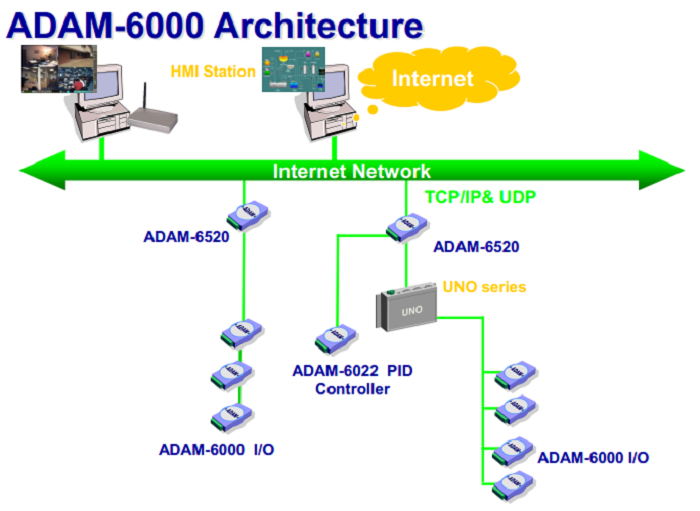

Mô-đun đặt trong tủ điện, ngay chỗ có tín hiệu, và chỉ cần một sợi dây mạng về phòng điều khiển. Bốn tình huống dưới đây là những nơi dòng này hay xuất hiện.
- Gom tín hiệu cảm biến trong tủ điện. Cảm biến áp suất, lưu lượng và mức trả tín hiệu 4 đến 20 mA về mô-đun ngõ vào analog, mô-đun đẩy giá trị lên phần mềm giám sát qua Modbus TCP. Không phải kéo từng cặp dây tín hiệu về phòng điều khiển.
- Đóng cắt và giám sát trạng thái thiết bị. Mô-đun rơ le đóng cắt bơm, van, đèn báo; mô-đun ngõ vào số đọc trạng thái công tắc hành trình và nút dừng khẩn. Phần mềm chỉ cần đọc ghi thanh ghi Modbus.
- Trạm đo phân tán trong khuôn viên nhà máy. Mỗi trạm một mô-đun cắm vào mạng LAN sẵn có, mở rộng thêm điểm đo chỉ tốn một cổng switch, không phải kéo lại tuyến bus.
- Điều khiển vòng kín đơn giản tại chỗ. Với chức năng peer-to-peer và logic GCL, mô-đun tự xử lý điều kiện cơ bản và truyền tín hiệu thẳng sang mô-đun khác, giữ hệ thống chạy khi đường truyền lên máy chủ gián đoạn.
So sánh ADAM-4000 và ADAM-6000
Hai dòng có tên gần giống nhau và cùng làm nhiệm vụ thu thập tín hiệu, nhưng khác nhau ở đường truyền. Đây là điểm phải chốt trước khi đặt hàng, vì chọn sai thì phải kéo lại dây.
| Tiêu chí | ADAM-4000 | ADAM-6000 |
|---|---|---|
| Cổng truyền thông | RS-485 | Ethernet 10/100 Base-T, 1 x RJ-45 |
| Giao thức | Lệnh ASCII và Modbus RTU | Modbus TCP, TCP/IP, UDP, HTTP, DHCP |
| Cách đi dây | Bus nối tiếp, tối đa 1,2 km theo tài liệu hãng | Dùng chung hạ tầng mạng LAN và switch công nghiệp sẵn có |
| Cấu hình | Bằng phần mềm tiện ích qua cổng nối tiếp | Bằng trình duyệt qua trang web tích hợp trong mô-đun |
| Nguồn cấp | 10 đến 30 VDC, riêng ADAM-4117 nhận 10 đến 48 VDC | 10 đến 30 VDC |
| Điểm mạnh | Chi phí thấp, đi xa, hợp hệ thống đã có tuyến RS-485 | Cắm thẳng vào mạng nhà máy, mở rộng nhanh, có peer-to-peer và GCL |
Chi tiết từng mã trong dòng nối tiếp được nêu ở bài ADAM-4000 Series. Khi hệ thống đang chạy RS-485 nhưng cần đưa dữ liệu lên mạng, có thể giữ nguyên mô-đun cũ và thêm bộ chuyển đổi ADAM-4571 từ RS-232, RS-422 và RS-485 sang Ethernet.
Chọn mô-đun ADAM theo loại tín hiệu
Bước chọn bắt đầu từ tín hiệu tại hiện trường, không phải từ mã sản phẩm. Bảng dưới quy đổi từ loại tín hiệu sang mã đang có trong danh mục của site.
| Loại tín hiệu tại hiện trường | Mã dùng mạng Ethernet | Mã dùng RS-485 |
|---|---|---|
| Ngõ vào analog dòng và áp: cảm biến áp suất, lưu lượng, mức | ADAM-6017, 8 kênh vào analog và 2 ngõ ra số | ADAM-4017+ hoặc ADAM-4117, 8 kênh vi sai |
| Ngõ vào số: công tắc hành trình, tiếp điểm, nút dừng khẩn | ADAM-6060, 6 ngõ vào số | ADAM-4051 16 kênh cách ly, hoặc ADAM-4053 16 kênh |
| Ngõ ra đóng cắt: bơm, van, đèn báo | ADAM-6060, 6 rơ le | ADAM-4056S, 12 kênh ngõ ra kiểu sink |
| Vừa vào vừa ra tín hiệu số trên một mô-đun | ADAM-6052, 16 kênh cách ly | ADAM-4055, 8 ngõ vào và 8 ngõ ra cách ly |
| Điểm đo lẻ, khó kéo dây | Mô-đun không dây dòng WISE-4000 | Theo tài liệu hãng |
Ba câu hỏi cần trả lời trước khi chốt mã: tín hiệu là analog hay số, cần bao nhiêu kênh mỗi loại, và tủ đặt mô-đun có sẵn đường mạng hay chỉ có tuyến RS-485. Với điểm đo lẻ nằm xa tủ điện, hướng không dây được trình bày trong bài WISE-4000. Bài bộ thu thập dữ liệu và Remote I/O ADAM mô tả vai trò của cả họ mô-đun trong một hệ thống.
Mua mô-đun ADAM-6000 ở đâu
Trên site này, hai mã của dòng đang có trang sản phẩm riêng là ADAM-6017 cho tín hiệu analog và ADAM-6060 cho tín hiệu số kèm rơ le. Các mã còn lại trong dòng đặt theo yêu cầu dự án.
Khi hỏi báo giá, nên gửi kèm bảng kê điểm tín hiệu: số kênh analog, số kênh số, dải tín hiệu và điện áp nguồn tại tủ. Bảng này quyết định số mô-đun và cách chia tủ, tránh mua thừa kênh hoặc thiếu kênh khi mở rộng. Muốn xem cách các mô-đun này ghép với máy tính công nghiệp trong một hệ thống hoàn chỉnh, tham khảo danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được máy tính đứng đầu hệ thống, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm yêu cầu báo giá.
Câu hỏi thường gặp về ADAM-6000
ADAM-6000 là gì?
ADAM-6000 là dòng mô-đun thu thập tín hiệu và điều khiển cấp trường của Advantech, giao tiếp qua cổng Ethernet RJ-45 và giao thức Modbus TCP. Mỗi mô-đun cấp nguồn 10 đến 30 VDC, gá thanh DIN, nhận tín hiệu từ cảm biến hoặc điều khiển cơ cấu chấp hành rồi trao đổi dữ liệu trực tiếp với máy tính, máy chủ hoặc phần mềm giám sát.
ADAM-4000 và ADAM-6000 khác nhau ở đâu?
Khác nhau ở đường truyền. ADAM-4000 dùng cổng RS-485 với giao thức lệnh ASCII hoặc Modbus RTU, đi dây bus nối tiếp tới 1,2 km. ADAM-6000 dùng cổng Ethernet 10/100 Base-T với Modbus TCP, cắm thẳng vào mạng LAN sẵn có. Chọn ADAM-4000 khi đã có tuyến RS-485, chọn ADAM-6000 khi hệ thống chạy trên mạng Ethernet.
ADAM-6000 hỗ trợ những giao thức nào?
Theo tài liệu hãng, các mô-đun trong dòng hỗ trợ Modbus TCP, TCP/IP, UDP, HTTP và DHCP. Mô-đun cung cấp sẵn trang web cấu hình, hỗ trợ XML, HTML 5 và JavaScript nên cấu hình được từ trình duyệt mà không cần phần mềm riêng.
Chức năng peer-to-peer và GCL của ADAM-6000 dùng để làm gì?
Peer-to-peer cho phép một mô-đun gửi thẳng giá trị ngõ vào sang ngõ ra của mô-đun khác qua mạng, không cần máy tính đứng giữa. GCL là phần logic điều khiển đặt ngay trong mô-đun, xử lý các điều kiện đơn giản tại chỗ. Hai chức năng này giảm tải cho máy chủ và giữ hệ thống chạy khi đường truyền lên trên bị gián đoạn.
Nên chọn mã ADAM-6000 nào cho tín hiệu 4 đến 20 mA?
Tín hiệu dòng 4 đến 20 mA từ cảm biến áp suất, lưu lượng hay mức thuộc nhóm ngõ vào analog. Trong danh mục đang bán, mã phù hợp là ADAM-6017 với 8 kênh ngõ vào analog cách ly và 2 kênh ngõ ra số. Nếu chỉ cần đóng cắt tiếp điểm thì dùng ADAM-6060 với 6 ngõ vào số và 6 rơ le.
