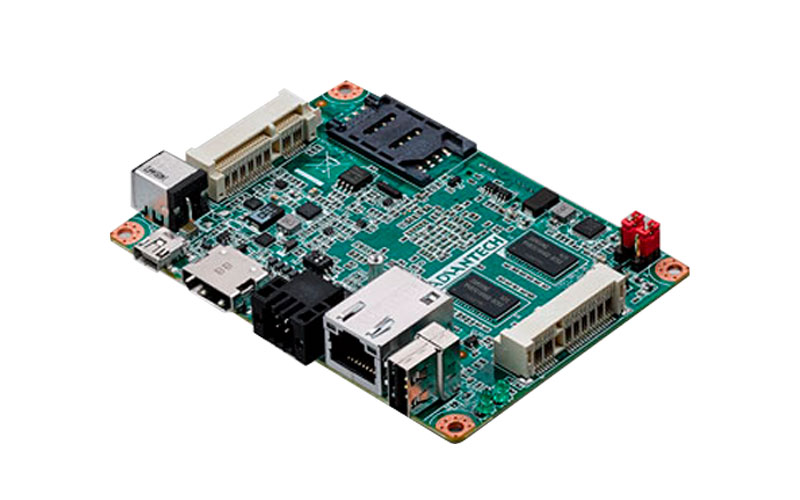

Advantech RSB-3410 là bo mạch đơn nền NXP i.MX6 DualLite, kiến trúc ARM Cortex-A9 ở mức 1 GHz. Đây là một tấm bo trần đã mang đủ vi xử lý, bộ nhớ và đầu nối, cấp nguồn vào là chạy; vỏ máy, bộ nguồn, bộ cáp và tấm màn hình do đơn vị chế tạo thiết bị tự lo. Điểm nhận dạng của mã này là hai khe mini-PCIe trên một bo nhỏ, cho phép thiết bị mang cùng lúc một mô-đun Wi-Fi và một mô-đun 3G.
Thông số kỹ thuật Advantech RSB-3410
Bảng dưới gom các thông số ghi trong tài liệu của mã này. Bài gốc không nêu dung lượng bộ nhớ, cỡ bo và dải nhiệt, nên các ô đó ghi rõ phải đối chiếu tài liệu hãng thay vì đoán theo bo cùng dòng.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Bo mạch đơn nền RISC |
| Nền xử lý | NXP i.MX6 DualLite, ARM Cortex-A9, 1 GHz |
| Tăng tốc đồ hoạ | Hỗ trợ phần cứng cho OpenGL ES 2.0 và OpenVG 1.1 |
| Xử lý hình ảnh | Ghi hình ở mức 1080p |
| Ngõ hiển thị | HDMI 1920 x 1080; LVDS kênh đơn 18 hoặc 24 bit |
| Khe mở rộng | 2 khe mini-PCIe cho mô-đun Wi-Fi và mô-đun 3G |
| Cổng USB | 1 USB 2.0 và 1 cổng USB OTG |
| Hệ điều hành | Linux và Android |
| Bộ nhớ và lưu trữ | Theo tài liệu hãng |
| Cổng mạng có dây | Theo tài liệu hãng |
| Cỡ bo và khối lượng | Theo tài liệu hãng |
| Nguồn cấp và tiêu thụ | Theo tài liệu hãng |
| Dải nhiệt làm việc | Theo tài liệu hãng |
Hai dòng chốt phần lớn thiết kế. Hai khe mini-PCIe quyết định thiết bị mang được mấy đường truyền, và kéo theo số bộ ăng-ten phải bố trí trên vỏ. Ngõ LVDS kênh đơn 18 hoặc 24 bit giới hạn loại tấm màn ghép được, nên phải chốt tấm màn trước khi đặt gia công mặt vỏ. Vị trí bo này trong toàn dòng được xếp trong bản đồ dòng bo mạch đơn RSB theo nền xử lý và cỡ bo.
Ghép RSB-3410 với gì
Bo mạch đơn là linh kiện. Với mã này, phần việc nặng nhất nằm ở hai mô-đun không dây và ở phần mở rộng cổng, vì bo chỉ đưa ra một cổng USB dùng được hằng ngày.
- Hai mô-đun mini-PCIe và bộ ăng-ten. Một mô-đun Wi-Fi, một mô-đun 3G kèm khay SIM. Hai bộ ăng-ten phải đặt cách nhau và tránh vùng che của khung kim loại, nên vị trí ăng-ten cần chốt trước khi làm khuôn vỏ.
- Tấm màn hình và bộ cáp LVDS. Ngõ LVDS là kênh đơn, chọn tấm màn theo đúng số bit và đúng bước chân đầu nối. Bảng mạch đèn nền, cáp LVDS và tấm màn nên đặt cùng một lô để tránh lệch đời linh kiện.
- Bộ chia USB gắn trong máy. Bo chỉ có một cổng USB 2.0 dùng thường xuyên. Thiết bị cần máy đọc mã, bàn phím màng hoặc ổ cắm ngoài thì phải thêm bộ chia, ưu tiên loại có nguồn riêng.
- Vỏ máy và bộ nguồn. Cỡ bo và dải điện áp lấy theo tài liệu hãng, nên chốt tài liệu trước rồi mới đặt khung gá. Thiết bị mang theo người cần tính thêm cụm ắc quy và mạch sạc, xem phân tích kỹ thuật ắc quy và cách dùng ắc quy bền.
Advantech RSB-3410 dùng cho việc gì
Lớp vi xử lý ARM Cortex-A9 một GHz trên nền i.MX6 DualLite đặt mã này vào nhóm bảng điều khiển nhỏ, thiết bị cầm tay và thiết bị đo chạy pin. Đây không phải lớp giải mã 4K hay xử lý ảnh nặng. Bốn chỗ dùng dưới đây phản ánh đúng lớp đó và khai thác đúng cặp khe mini-PCIe.
- Bảng điều khiển nhỏ gắn trên máy. Ngõ LVDS ghép thẳng tấm màn 7 tới 10 inch, phần mềm chạy giao diện vận hành cho một cụm máy. Bo giữ đường Wi-Fi để nhận cấu hình và đẩy nhật ký về máy chủ mà không phải kéo dây.
- Thiết bị cầm tay dùng ngoài hiện trường. Lớp Cortex-A9 tiêu thụ thấp nên cụm ắc quy cầm cự hết ca. Thiết bị dùng Wi-Fi khi ở kho và chuyển sang mô-đun 3G khi ra công trường, đúng bài toán mà cặp khe mini-PCIe sinh ra để giải.
- Thiết bị hiển thị và ghi số liệu trên xe. Bo nhận số liệu từ bộ điều khiển trên xe, hiển thị lên màn nhỏ và gửi về trung tâm qua mạng di động. Cách tổ chức lớp thiết bị trên phương tiện được nêu ở bài giám sát hoạt động vận tải.
- Trạm đo đặt xa, không có đường dây mạng. Bo đọc cảm biến, gói số liệu rồi đẩy về theo chu kỳ qua mô-đun 3G. Khả năng tăng tốc đồ hoạ cho phép thêm một màn hiển thị tại chỗ để người vận hành đọc số ngay khi tới nơi.
So sánh RSB-3410 với các bo nhỏ cùng dòng
Trục so sánh của họ RSB là cỡ bo và bộ cổng. Bảng dưới xếp các bo nhỏ theo ngõ hiển thị và theo cách mỗi bo mang mô-đun không dây, vì đó là hai thứ chia tách nhóm này rõ nhất.
| Mã | Cỡ bo | Ngõ hiển thị | Khe mở rộng không dây | Cổng USB theo tài liệu |
|---|---|---|---|---|
| RSB-3410 | Bo nhỏ, theo tài liệu hãng | HDMI 1920 x 1080; LVDS kênh đơn 18 hoặc 24 bit | 2 khe mini-PCIe cho Wi-Fi và 3G | 1 USB 2.0 và 1 USB OTG |
| RSB-3430 | 2,5 inch, 100 x 72 x 19 mm | HDMI và LVDS kênh đôi | 1 khe mini-PCIe, mở rộng thêm bằng bảng UIO | Theo tài liệu hãng |
| RSB-3710 | 2,5 inch, 100 x 72 x 19 mm | 1 HDMI 2.0 tới 4K ở 60 Hz | 1 khe mini-PCIe và 1 khe nano SIM | 4 USB 2.0 đưa ra qua bảng UIO40-Express |
| RSB-4410 | 3,5 inch, 146 x 102 x 20 mm | HDMI, VGA 1920 x 1080 và LVDS 18 hoặc 24 bit | Khe SIM và khe mở rộng theo tài liệu hãng | Theo tài liệu hãng |
Đọc bảng theo hai bước. Bước một loại theo cỡ bo, vì chỗ trống trong vỏ là ràng buộc cứng. Bước hai loại theo cách mang mô-đun không dây: thiết bị cần hai đường truyền độc lập thì chỉ RSB-3410 trong nhóm này có sẵn hai khe, còn các bo khác phải thêm bảng mở rộng. Bo cùng lớp vi xử lý nhưng có bảng UIO được phân tích ở bài bo mạch đơn 2,5 inch RSB-3430 và ngân sách điện năng.
Mua Advantech RSB-3410 ở đâu
RSB-3410 không nằm trong nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy đã đóng vỏ sẵn nằm trong danh mục máy tính không quạt.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: mã đặt hàng đầy đủ nếu đã có, dung lượng bộ nhớ và lưu trữ cần đặt, loại tấm màn cùng số bit của ngõ LVDS, hai mô-đun không dây định dùng kèm nhà mạng, và nhiệt độ cao nhất tại vị trí lắp. Nếu thiết bị chạy pin, nêu luôn thời gian phải cầm cự trong một ca để tính cụm ắc quy.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so nhanh phương án máy hộp đã có vỏ và nguồn thay cho bo trần, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về Advantech RSB-3410
Advantech RSB-3410 là thiết bị gì?
RSB-3410 là bo mạch đơn nền RISC, tức một tấm bo đã mang đủ vi xử lý, bộ nhớ và đầu nối để chạy ngay khi cấp nguồn. Đây không phải máy tính cầm tay bán sẵn. Người mua bo là đơn vị chế tạo thiết bị, còn vỏ máy, bộ nguồn, bộ cáp và tấm màn hình phải đặt riêng.
Hai khe mini-PCIe trên RSB-3410 dùng vào việc gì?
Tài liệu ghi hai khe mini-PCIe để gắn mô-đun Wi-Fi và mô-đun 3G. Thiết bị vì thế giữ được hai đường truyền độc lập: một đường mạng nội bộ khi ở trong xưởng và một đường di động khi ra hiện trường. Mỗi mô-đun cần bộ ăng-ten riêng và cần vị trí đặt tách nhau trên vỏ.
RSB-3410 nối được mấy tấm màn hình?
Tài liệu ghi một ngõ HDMI ở 1920 x 1080 và một ngõ LVDS kênh đơn 18 hoặc 24 bit. Ngõ LVDS dành cho tấm màn lắp trong máy, ngõ HDMI dành cho màn ngoài hoặc cho khâu chạy thử. Số màn hình hoạt động đồng thời phụ thuộc gói hỗ trợ bo mạch, nên phải chạy thử với đúng tổ hợp màn của thiết bị.
Bo chỉ có một cổng USB 2.0 thì đủ không?
Tài liệu ghi một cổng USB 2.0 và một cổng USB OTG. Thiết bị cần nhiều thiết bị ngoại vi thì phải thêm bộ chia USB gắn trong máy, và bộ chia này nên là loại có nguồn riêng nếu cắm máy đọc mã hoặc ổ cắm ngoài. Cổng OTG thường để nạp bản ảnh hệ điều hành và gỡ lỗi, không nên tính là cổng dùng hằng ngày.
RSB-3410 khác RSB-3430 ở chỗ nào?
Hai bo cùng lớp vi xử lý NXP i.MX6 kiến trúc ARM Cortex-A9. RSB-3430 là bo 2,5 inch, kích thước 100 x 72 x 19 mm, có một cổng Gigabit và mở rộng bằng bảng UIO, tiêu thụ tối đa 4,05 W. RSB-3410 hướng vào thiết bị cần hai mô-đun không dây trên một bo nhỏ. Chọn theo việc thiết bị đi dây mạng hay đi hai đường không dây.
