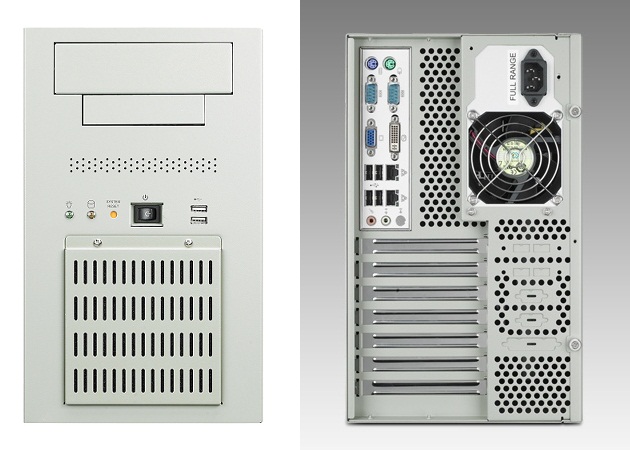

Máy tính công nghiệp IPC-7132 là bộ máy vỏ treo tường của Advantech, dùng cho trạm vận hành đặt trên bàn hoặc gắn vách tủ. Điểm hay bị bỏ sót khi mua dòng này là một bộ IPC-7132 không phải một mã duy nhất mà là bảy dòng mã ghép lại. Bài viết trình bày bảng thông số, cách đọc bảy dòng đó trên báo giá, các vị trí lắp thực tế, so sánh với những vỏ máy cùng nhóm và nơi đặt mua.
Thông số kỹ thuật IPC-7132
Bảng dưới lấy theo các cấu hình đang niêm yết trên trang sản phẩm của site này. Cột ghi chú nêu phần nào cố định theo vỏ máy và phần nào thay đổi theo từng đơn hàng.
| Hạng mục | Nội dung theo catalog | Ghi chú |
|---|---|---|
| Vỏ máy | IPC-7132MB-00XE, vỏ tiết kiệm chi phí cho bo mạch khổ ATX và MicroATX | Phần cố định của mọi cấu hình trong dòng |
| Kiểu đặt máy | Đặt bàn hoặc treo vách, gá được theo hai chiều | Bộ giá treo đi theo vỏ |

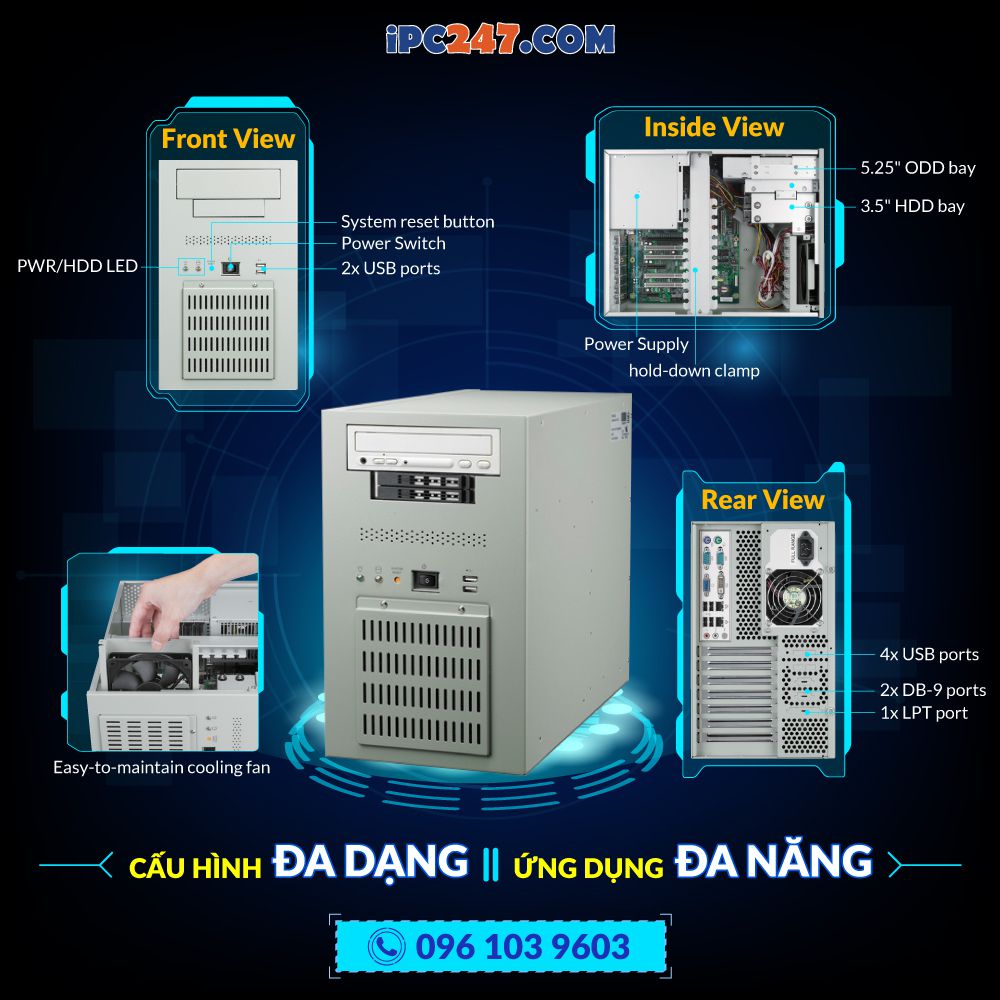

| Khoang ổ đĩa | Hai khoang 5,25 inch và hai khoang 3,5 inch chống sốc, một ổ 3,5 inch truy cập mặt trước | Cấu hình mẫu chỉ lắp một ổ cứng |
| Cửa trước | Khoá được, ngăn thao tác của người không phận sự | Chìa khoá đi kèm vỏ máy |
| Cảnh báo | Đèn báo trạng thái và báo lỗi ở mặt trước | Đọc được trong tủ thiếu sáng |
| Làm mát | Quạt hệ thống điều tốc, bộ lọc khí tháo vệ sinh nhanh | Bản êm giảm tiếng ồn cho phòng điều khiển |
| Bộ nguồn | PS8-300ATX-ZBE 300W hoặc PS8-400ATX-ZE 400W, chuẩn 80 Plus Bronze | Chọn theo tải thực tế của cấu hình |
| Bo mạch chủ | SIMB-A31-H8100A1E khổ ATX chipset H81, có VGA, DVI, mini PCIe và hai cổng Gigabit | Bản đời cũ dùng bo AIMB-567VG khổ MicroATX |
| Vi xử lý | Core i3-4330, Core i5-4460, Core i5-4590S, Core i7-4770, Core i7-4790, Core 2 Duo E8500 | Mỗi mã là một trang sản phẩm riêng |
| Bộ tản nhiệt | Bộ tản nhiệt công nghiệp cho đế LGA115x, loại 12V | Đi theo đời đế cắm của bo mạch |
| Bộ nhớ | 4 GB DDR3-1600 dạng hai thanh 2 GB trên bản Core i | Số khe còn trống tuỳ bo mạch chủ |
| Ổ cứng | Ổ cơ 500 GB SATA 3, 3,5 inch, 7200 vòng mỗi phút | Đổi sang ổ thể rắn được khi đặt hàng |
| Bảo hành | Bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá | Ghi theo từng hạng mục trên báo giá |
Đọc mã đặt hàng IPC-7132
Trong catalog của hãng, IPC-7132 là tên vỏ máy chứ không phải tên một bộ máy hoàn chỉnh. Vì vậy hai báo giá cùng ghi dòng chữ IPC-7132 vẫn có thể là hai máy khác hẳn nhau về hiệu năng và về số cổng. Bảng dưới liệt kê bảy dòng mã tạo nên một bộ máy và cho biết mỗi dòng quyết định điều gì.
| Dòng trong mã đặt hàng | Ví dụ trong catalog | Dòng này quyết định điều gì |
|---|---|---|
| Vỏ máy | IPC-7132MB-00XE | Số khoang ổ, kiểu treo, cửa khoá, quạt và bộ lọc |
| Bộ nguồn | PS8-300ATX-ZBE hoặc PS8-400ATX-ZE | Trần công suất cho card mở rộng và ổ cứng lắp thêm |
| Bo mạch chủ | SIMB-A31-H8100A1E | Số cổng nối tiếp, số cổng mạng, số khe cắm, đời vi xử lý nhận được |
| Vi xử lý | Core i5-4590S hoặc Core i7-4790 | Hiệu năng và mức toả nhiệt trong thùng máy |
| Bộ tản nhiệt | Bộ tản nhiệt đế LGA115x 12V | Khả năng chạy liên tục ở nhiệt độ môi trường cao |
| Bộ nhớ | 4 GB DDR3-1600, hai thanh 2 GB | Số khe còn trống để nâng cấp về sau |
| Ổ cứng | Ổ cơ 500 GB SATA 3 | Tuổi thọ và khả năng chịu rung tại vị trí lắp |
Ba lưu ý rút ra từ bảng trên. Thứ nhất, khi so hai báo giá cần so theo dòng bo mạch chủ trước, vì đó là dòng quyết định lớp cổng mà phần mềm vận hành sẽ dùng. Thứ hai, hai thanh nhớ 2 GB chiếm hai khe, nên nếu bo mạch chỉ có hai khe thì lần nâng cấp sau phải bỏ cả hai thanh cũ; đặt một thanh 4 GB ngay từ đầu là cách tránh việc đó. Thứ ba, ổ cơ 7200 vòng trong cấu hình mẫu hợp với phòng điều khiển, còn vị trí có rung thường xuyên nên đổi sang ổ thể rắn ngay khi đặt.
IPC-7132 dùng cho việc gì
Vỏ treo tường có ưu thế ở những nơi không có tủ rack và mặt bằng đặt máy hẹp. Bốn tình huống dưới đây thường gặp trong các dự án trong nước.
- Trạm vận hành cạnh chuyền sản xuất. Máy treo lên vách hoặc cột, cách mặt sàn đủ cao để tránh nước rửa sàn. Cửa trước khoá lại nên công nhân không chạm nhầm nút nguồn giữa ca.
- Phòng điều khiển trạm bơm và trạm điện. Máy chạy liên tục, cần khe cắm cho card thu thập dữ liệu và card truyền thông. Bo mạch khổ ATX cho nhiều khe hơn khổ nhỏ nên phù hợp bài toán này.
- Máy chủ tại chỗ cho phần mềm quản lý sản xuất. Số khoang ổ đủ để lắp hai ổ chạy song song giữ dữ liệu, với điều kiện bo mạch chủ có hỗ trợ.
- Trạm xử lý ảnh và kiểm tra ngoại quan. Cấu hình Core i7 kèm bộ nguồn 400W đủ chỗ cho một card ghi hình hoặc một card đồ hoạ cỡ vừa.
Trường hợp không nên chọn dòng này là khi tủ thiết bị đã theo chuẩn 19 inch. Khi đó vỏ gắn tủ rack như IPC-610H gọn hàng hơn và dễ đi dây hơn. Toàn bộ nhóm vỏ treo tường nằm trong danh mục Desktop/Wallmount IPC.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu bốn vỏ máy cùng kiểu đặt bàn hoặc treo vách, theo khổ bo mạch nhận được và cách bố trí khoang ổ.
| Model | Khổ bo mạch nhận được | Khoang ổ đĩa | Nguồn theo cấu hình mẫu | Điểm mạnh |
|---|---|---|---|---|
| IPC-7132 | ATX và MicroATX | Hai khoang 5,25 inch, hai khoang 3,5 inch | 300W hoặc 400W chuẩn 80 Plus Bronze | Nhiều khoang ổ, cửa khoá, bản êm cho phòng điều khiển |
| IPC-7130 | ATX và MicroATX | Một khoang 5,25 inch, hai khay 3,5 inch tháo nóng, một ổ trong | 300W hoặc 500W chuẩn 80 Plus Bronze | Thay ổ hỏng không cần tắt máy, có mô-đun quản lý hệ thống |
| IPC-7220 | ATX và MicroATX | Hai khoang 5,25 inch, hai khoang 3,5 inch chống sốc | Theo tài liệu hãng | Có mô-đun quản lý quạt và quản lý từ xa |
| IPC-5120 | MicroATX | Một khoang 5,25 inch, hai ổ 3,5 inch | Theo tài liệu hãng | Cổng vào ra đưa ra mặt trước, bốn khe card nửa chiều dài |
Cách chọn gọn lại thành hai câu hỏi. Câu thứ nhất là ổ cứng có phải thay khi máy đang chạy hay không: nếu có thì khay tháo nóng của IPC-7130 là điểm hơn rõ rệt. Câu thứ hai là cổng vào ra cần đấu ở mặt nào: cần cắm rút thường xuyên ở mặt trước thì IPC-5120 tiện hơn. Bài so sánh IPC-7132 và IPC-7130 đi sâu hơn vào cặp đầu tiên, còn mã vỏ cụ thể của dòng này được nêu trong bài IPC-7132MB.
Mua máy tính công nghiệp IPC-7132 ở đâu
Trên site này, các cấu hình dựng sẵn nằm ở trang máy tính công nghiệp IPC-7132 cho bản đời cũ và IPC-7132 core i7-4790 cho bản cấu hình cao. Toàn bộ nhóm nằm trong danh mục tổng máy tính công nghiệp IPC.
Khi gửi yêu cầu báo giá, nên nêu năm thông tin: vị trí đặt máy là bàn hay vách tủ, số card mở rộng phải cắm, số ổ cứng và loại ổ, mức hiệu năng cần cho phần mềm đang chạy, và nhiệt độ môi trường tại điểm lắp. Năm thông tin đó đủ để chốt bo mạch chủ, công suất nguồn và loại ổ. Để đối chiếu với các dòng khác của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được nên chọn vỏ treo tường hay vỏ gắn tủ rack, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về máy tính công nghiệp IPC-7132
Một báo giá máy tính công nghiệp IPC-7132 cần ghi những dòng nào?
Bảy dòng: mã vỏ máy, mã bộ nguồn, mã bo mạch chủ, vi xử lý lắp trên đế, bộ tản nhiệt, thanh nhớ và ổ cứng. Thiếu một dòng là thiếu một bộ phận có thể khác nhau giữa hai lần đặt. Riêng dòng bo mạch chủ quyết định luôn số cổng và số khe cắm, nên cần ghi đủ mã đầy đủ chứ không chỉ ghi tên dòng.
IPC-7132 dùng bo mạch chủ nào?
Tuỳ đời cấu hình. Bản Core 2 Duo trong catalog dùng bo AIMB-567VG khổ MicroATX với một cổng Gigabit. Các bản Core i thế hệ thứ tư dùng bo SIMB-A31 khổ ATX, chipset H81, có VGA và DVI, một khe mini PCIe và hai cổng Gigabit. Vỏ IPC-7132 nhận cả hai khổ bo nên đổi bo là đổi được lớp cổng.
Nên chọn bộ nguồn 300W hay 400W cho IPC-7132?
Các cấu hình Core i3 và Core i5 trong catalog đi kèm bộ nguồn 300W chuẩn 80 Plus Bronze. Bản Core i7-4790 đi kèm bộ nguồn 400W. Khi máy phải cắm thêm card đồ hoạ, card thu thập dữ liệu hoặc nhiều ổ cứng, nên tính lại tổng công suất và chọn mức 400W ngay từ đầu.
IPC-7132 lắp được bao nhiêu ổ đĩa?
Theo tài liệu hãng, khoang ổ chống sốc của vỏ IPC-7132 nhận hai ổ 5,25 inch và hai ổ 3,5 inch, trong đó một ổ 3,5 inch truy cập được từ mặt trước và một ổ nằm bên trong. Cấu hình mẫu trong catalog chỉ lắp một ổ cứng 500 GB, phần còn lại để trống cho dự án bổ sung.
Còn đặt được IPC-7132 với vi xử lý đời mới hơn không?
Vỏ máy và bộ nguồn là phần dùng lâu dài, còn bo mạch chủ và vi xử lý thay đổi theo thời điểm đặt hàng. Các cấu hình liệt kê trong catalog thuộc đời LGA1150 và LGA775. Khi cần đời vi xử lý mới hơn, cần hỏi lại mã bo mạch chủ đang cung ứng rồi kiểm tra khổ bo và mức công suất trước khi chốt.
