IPC-5120-30ZBE - thân máy công nghiệp Micro-ATX treo tường

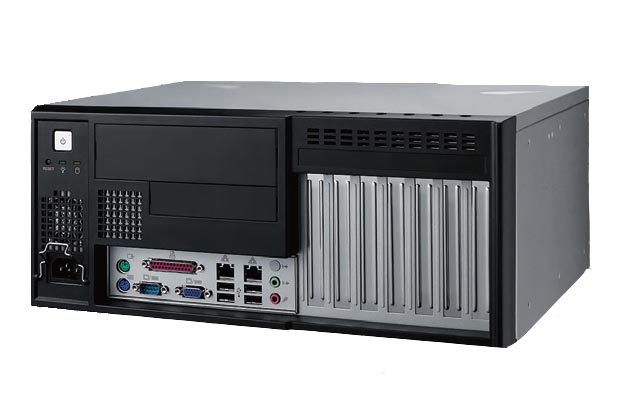

IPC-5120-30ZBE là một cấu hình của thân máy tính công nghiệp Advantech IPC-5120, loại thùng đặt bàn hoặc treo tường dành cho bo mạch chủ khổ Micro-ATX. Thân máy có bảng cổng vào ra ở mặt trước, bốn khe cắm mở rộng nhận card nửa chiều dài, khoang ổ chống sốc và quạt điều khiển theo xung, khuôn ngoài 320 x 164 x 316,5 mm với khối lượng khoảng 8 kg. Bài viết trình bày thông số, cách đọc mã đặt hàng cùng cách tính công suất bộ nguồn, các vị trí lắp thực tế, so sánh khả năng mở rộng với những thân máy cùng hãng và nơi đặt mua.

Cần nói rõ một điểm hay bị viết sai: đây không phải máy tính bảng điều khiển tích hợp màn hình. IPC-5120 là thân máy dạng thùng, không có màn hình và không có lớp cảm ứng. Muốn có màn hình thì nối một màn hình công nghiệp rời hoặc chọn hẳn một máy tính bảng điều khiển thuộc dòng khác.

Thông số kỹ thuật IPC-5120-30ZBE

Bảng dưới gom các đặc điểm của thân máy theo mô tả trên trang sản phẩm và theo số đo đã công bố của cấu hình này. Những hạng mục phụ thuộc bo mạch chủ và bộ nguồn lắp vào thì ghi theo cấu hình đặt hàng.

Hai dòng đầu quyết định phần lớn phương án. Khuôn 320 x 164 x 316,5 mm cho một thân máy cao vừa phải và bề rộng dưới một phần ba mét, nên đặt vừa trên bàn thao tác hoặc treo trong khoang tủ mà không lấn chỗ. Khổ Micro-ATX là ràng buộc quan trọng hơn: bo mạch chủ khổ ATX không lắp được vào thân này, và đây là lỗi hay gặp khi mua thân máy trước rồi mới chọn bo mạch.

Đọc mã IPC-5120-30ZBE và tính công suất bộ nguồn

Mã đặt hàng của dòng này gồm tên thân máy cộng một cụm ký tự mô tả cấu hình. Bản thùng bán riêng mang mã IPC-5120-00CE và là bản không kèm bộ nguồn, người mua tự chọn nguồn theo cấu hình lắp vào. Với mã IPC-5120-30ZBE, cụm ký tự ở cùng vị trí ứng với một cấu hình khác, nên khi đặt hàng phải hỏi rõ bộ nguồn đi kèm và công suất của nó thay vì suy đoán từ chuỗi ký tự.

Bộ nguồn là hạng mục hay bị tính thiếu, vì thói quen lấy công suất của một máy văn phòng cùng đời vi xử lý. Máy công nghiệp khác ở chỗ có thêm card mở rộng và thêm ổ đĩa. Cách tính đủ gồm bốn bước.

• Cộng phần bo mạch và vi xử lý. Lấy mức thiết kế nhiệt của bộ vi xử lý cộng phần tiêu thụ của bo mạch chủ và bộ nhớ. Với các dòng Core i3, i5 và i7 dùng cho máy điều khiển, phần này thường nằm trong khoảng 90 đến 130 W.
• Cộng phần ổ đĩa. Mỗi ổ cứng cơ 3.5 inch tính khoảng 10 W khi chạy và cao hơn ở thời điểm khởi động. Thân máy nhận hai ổ cứng và một ổ quang, nên nếu lắp đủ thì phần này đã chiếm khoảng 30 W.

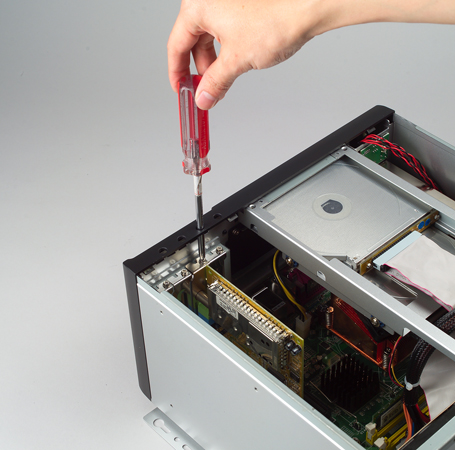

• Cộng phần card mở rộng. Đây là phần chênh lệch nhiều nhất giữa các cấu hình. Card thu thập dữ liệu và card nhiều cổng nối tiếp tiêu thụ ít, nhưng card thu hình hoặc card có bộ xử lý riêng có thể lấy vài chục watt mỗi cái. Với bốn khe cắm dùng được, tổng phần này phải cộng theo tài liệu từng card.
• Cộng dự phòng và kiểm nhánh 12 V. Cộng thêm khoảng 30 phần trăm để bộ nguồn không chạy sát ngưỡng, vì chạy sát ngưỡng làm nóng và giảm tuổi thọ. Ngoài tổng công suất còn phải xem dòng cho phép trên nhánh 12 V, vì đó là nhánh cấp cho bộ vi xử lý. Một bộ nguồn đủ tổng công suất nhưng yếu nhánh 12 V vẫn gây khởi động lại bất thường khi máy chạy tải nặng.

Bộ dựng sẵn của dòng này trên site dùng bộ nguồn PS8-250ATX-ZE loại 250 W đạt chuẩn 80 PLUS Bronze, đủ cho cấu hình một ổ cứng và ít card mở rộng. Nếu máy phải lắp nhiều card hoặc thêm ổ, cần tính lại theo bốn bước trên và đặt bộ nguồn công suất cao hơn ngay từ đầu, vì đổi nguồn sau khi máy đã vào dây chuyền tốn thời gian dừng máy. Cấu hình chi tiết của các bản đã dựng được nêu trong bài về thân máy Advantech IPC-5120.

IPC-5120-30ZBE dùng cho việc gì

Thân máy này hợp với chỗ lắp có chiều sâu vừa phải, cần một máy chắc chắn nhưng không cần tủ rack. Bốn tình huống dưới đây gặp nhiều tại các nhà máy trong nước.

• Máy điều khiển treo cạnh máy sản xuất. Máy bắt lên vách hoặc lên khung máy, nâng khỏi mặt sàn để tránh nước rửa và bụi lắng. Bảng cổng vào ra ở mặt trước là điểm quan trọng khi treo, vì mặt sau lúc đó áp sát tường và không thao tác được.
• Trạm thu thập dữ liệu nhiều cổng nối tiếp. Bốn khe cắm cho phép lắp vài card nhiều cổng, đủ nối vài chục thiết bị đo hoặc bộ điều khiển. Bo mạch chủ công nghiệp khổ Micro-ATX của hãng còn có sẵn nhiều cổng nối tiếp trên bo.
• Máy chạy phần mềm quản lý sản xuất tại xưởng. Hai khoang ổ cứng cho phép tách ổ hệ thống và ổ dữ liệu. Đây là cách đơn giản để khi ổ hệ thống hỏng thì dữ liệu sản xuất vẫn còn nguyên trên ổ thứ hai.
• Máy trạm cho tổ kỹ thuật và tổ bảo trì. Máy đặt trên bàn thao tác, chạy phần mềm lập trình bộ điều khiển và phần mềm chẩn đoán. Khuôn cao 164 mm để vừa dưới kệ bàn mà vẫn còn chỗ thoát gió phía trên.

Nếu chỗ lắp là tủ điện hẹp và bề rộng thân máy là ràng buộc lớn nhất, nên xem IPC-5122 với thân rộng 157 mm và có cửa khoá. Nếu nhà máy đã có tủ rack và cần lắp nhiều máy trong một tủ, hướng đúng là thân máy dạng rack lắp vào tủ 19 inch.

So sánh khả năng mở rộng với các thân máy cùng hãng

Với nhóm thân máy dạng thùng, tiêu chí phân biệt rõ nhất là số card lắp được và loại card nhận được. Bảng dưới xếp bốn mã theo trục đó, kèm khoang ổ đĩa vì hai hạng mục này thường phải cân nhắc cùng nhau.

Bảng cho thấy hai mốc chuyển. Mốc thứ nhất là số card: tới bốn card nửa chiều dài thì thân IPC-5120 đủ dùng và chiếm ít chỗ nhất. Cần tới bảy khe thì chọn IPC-7120 khổ ATX; vượt mốc đó hoặc cần card đủ khổ thì phải chuyển sang thân rack với bảng nối nhiều khe. Mốc thứ hai là khổ bo mạch: cần bo mạch chủ ATX thì bỏ IPC-5120 và chọn mã cùng dòng dành cho khổ lớn, vì đây là ràng buộc cơ khí không có cách khắc phục.

Mua IPC-5120-30ZBE ở đâu

Trang sản phẩm máy tính công nghiệp IPC-5120 trên site này mô tả thân máy và các đặc điểm kèm theo. Các bộ đã dựng sẵn xếp theo đời vi xử lý, ví dụ bản Core i5 với bo mạch chủ mười cổng nối tiếp, phù hợp với trạm thu thập dữ liệu. Toàn bộ nhóm thân máy đặt bàn và treo tường nằm trong danh mục máy tính công nghiệp treo tường.

Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: phần mềm sẽ chạy và yêu cầu tài nguyên của nó, số cổng nối tiếp cùng số card mở rộng cần lắp, số ổ cứng và dung lượng dữ liệu lưu tại máy, vị trí lắp là đặt bàn hay treo tường, và nhiệt độ cùng độ bụi tại chỗ lắp. Nếu đã có sẵn card chuyên dụng, nên gửi kèm mã card để đối chiếu loại khe cắm và cộng vào tổng công suất bộ nguồn ngay từ vòng báo giá đầu tiên.

Để đối chiếu với các dòng máy tính công nghiệp khác của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được cấu hình, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.

Câu hỏi thường gặp về IPC-5120-30ZBE

IPC-5120-30ZBE là máy hoàn chỉnh hay là thân máy?

Đây là một cấu hình của thân máy công nghiệp IPC-5120, tức phần khung vỏ, khoang ổ, quạt và bảng cổng vào ra ở mặt trước. Bo mạch chủ Micro-ATX, vi xử lý, bộ nhớ và ổ cứng lắp theo yêu cầu của từng đơn. Cụm ký tự cuối mã cho biết cấu hình bộ nguồn đi kèm, cần đối chiếu tài liệu hãng để xác nhận công suất.

IPC-5120-30ZBE khác IPC-5120-00CE ở đâu?

Hai mã dùng chung một khuôn thân máy nhưng khác nhau ở phần bộ nguồn. Bản 00CE là bản thùng không kèm bộ nguồn, người mua tự chọn nguồn theo cấu hình. Bản 30ZBE là một cấu hình khác của cùng dòng, nên khi đặt hàng phải hỏi rõ công suất bộ nguồn đi kèm để đối chiếu với tổng công suất của bo mạch, card và ổ cứng.

Tính công suất bộ nguồn cho máy dựng trên IPC-5120 thế nào?

Cộng công suất tiêu thụ của bộ vi xử lý theo mức thiết kế nhiệt, của bo mạch chủ, của mỗi ổ cứng khoảng 10 W, của từng card mở rộng theo tài liệu, rồi cộng thêm khoảng 30 phần trăm dự phòng. Ngoài tổng công suất còn phải kiểm dòng cho phép trên nhánh 12 V, vì đó mới là nhánh cấp cho bộ vi xử lý.

Thân máy này lắp treo tường được không?

Được. IPC-5120 thiết kế để đặt bàn hoặc treo tường, nên có thể bắt lên vách xưởng hoặc lên khung máy. Với khối lượng khoảng 8 kg chưa gồm bo mạch và ổ cứng, phần bắt vít phải vào kết cấu chịu lực chứ không chỉ vào tấm ốp. Nên chừa khoảng trống phía sau và hai bên cho luồng gió làm mát.

Cần nêu thông tin gì khi hỏi mua IPC-5120-30ZBE?

Nên nêu năm nội dung: phần mềm sẽ chạy và yêu cầu tài nguyên, số cổng nối tiếp cùng số card mở rộng cần lắp, số ổ cứng và dung lượng dữ liệu lưu tại máy, vị trí lắp là đặt bàn hay treo tường, và nhiệt độ cùng độ bụi tại chỗ lắp. Nếu đã có sẵn bo mạch chủ hoặc card chuyên dụng thì nêu mã để đối chiếu khe cắm và công suất nguồn.
