Advantech IPC-7120-35CE là một mã đặt hàng cụ thể trong dòng vỏ máy tính công nghiệp treo tường IPC-7120 dành cho bo mạch chủ ATX. Điểm cần biết trước khi mua nằm ở điều kiện môi trường và hệ thống làm mát: máy làm việc trong dải 0 đến 40 độ C, độ ẩm 10 đến 85 phần trăm không ngưng tụ, dùng một quạt 82 CFM cùng một quạt 11 CFM tháo lắp được, và thuộc nhóm thiết kế cho vận hành liên tục nhiều ca.
Thông số kỹ thuật Advantech IPC-7120-35CE
Bảng dưới gộp phần thân máy chung của dòng và các số liệu môi trường được công bố cho mã này. Hạng mục nào phụ thuộc bo mạch lắp vào thì ghi rõ.
| Hạng mục | Thông số |
|---|---|
| Kiểu vỏ | Thùng đặt bàn hoặc treo tường, bảng cổng vào ra ở mặt trước |
| Khổ bo mạch | ATX; trong dòng còn bản Micro-ATX mang tên IPC-5120 |
| Nhiệt độ làm việc | 0 đến 40 độ C |
| Độ ẩm làm việc | 10 đến 85 phần trăm ở 40 độ C, không ngưng tụ |
| Làm mát | 1 quạt 82 CFM và 1 quạt 11 CFM, tháo lắp được để vệ sinh |
| Điều khiển quạt | Điều khiển theo xung, mức ồn thấp khi tải nhẹ |

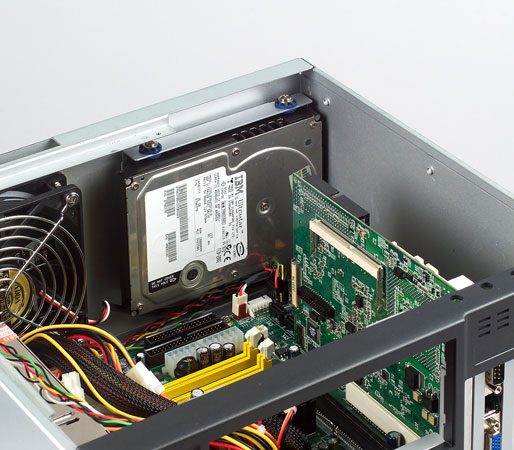

| Khoang ổ đĩa | Khoang chống sốc cho 1 ổ quang 5.25 inch và 2 ổ cứng 3.5 inch |
| Đèn báo mặt trước | Trạng thái nguồn và hoạt động của ổ cứng |
| Chế độ chạy | Thiết kế cho vận hành liên tục nhiều ca |
| Thời gian hỗ trợ chipset | Tới 7 năm theo thông tin của hãng |
| Bộ nguồn | Chọn theo tổng công suất bo mạch, card và ổ cứng |
| Bo mạch, vi xử lý, bộ nhớ, ổ cứng | Lắp theo yêu cầu, không đi kèm mã thân máy |
Hai số liệu môi trường trong bảng có giá trị thực dụng khi khảo sát vị trí lắp. Ngưỡng trên 40 độ C là mức để đối chiếu với nhiệt độ đo được trong tủ vào giờ nóng nhất, không phải nhiệt độ phòng; tủ kín trong xưởng không điều hoà dễ vượt mức này. Ngưỡng độ ẩm 85 phần trăm ở 40 độ C là mức thông thường của thùng cùng tầm, nên xưởng chế biến hoặc khu vực ven biển cần tính thêm biện pháp chống ẩm để không có nước ngưng đọng trên bề mặt kim loại.
Đọc mã IPC-7120-35CE khi đặt hàng
Trong danh mục của hãng, tên dòng và mã đặt hàng là hai thứ khác nhau. IPC-7120 là tên dòng vỏ máy treo tường cho bo mạch ATX, được mô tả trong bài Advantech IPC-7120. Phần hậu tố 35CE đứng sau mới xác định đúng một mặt hàng có thể đặt: nó gắn với cấu hình thân máy và phụ kiện mà hãng đã cố định sẵn cho mã đó.
Hệ quả rất cụ thể trong công việc mua sắm. Một đề nghị báo giá chỉ ghi tên dòng có thể nhận về báo giá của một mã khác cùng dòng, chênh cả bộ nguồn lẫn phụ kiện gá. Một biên bản bàn giao chỉ ghi tên dòng khiến lần thay thế sau phải mở máy ra đọc nhãn. Vì vậy nên ghi đủ mã trên cả ba chỗ: đề nghị báo giá, hợp đồng và danh mục vật tư của trạm.
Vỏ máy cũng không đi kèm bo mạch chủ, vi xử lý, bộ nhớ và ổ lưu trữ. Khi lập dự toán, bốn khoản đó phải là bốn dòng hàng riêng, cộng thêm bộ nguồn nếu mã thân không kèm nguồn. Cách tách dòng hàng như vậy giúp lần nâng cấp sau chỉ đổi phần cần đổi mà giữ nguyên phần cơ khí đã bắt cố định trên vách.
Advantech IPC-7120-35CE dùng cho việc gì
Bốn vị trí dưới đây khai thác kiểu treo tường và khả năng chạy nhiều ca của mã này, kèm điều kiện môi trường cần kiểm.
- Tủ điều khiển trong xưởng có thông gió. Nhiệt độ trong tủ vào buổi trưa thường cao hơn nhiệt độ nhà xưởng vài độ. Với ngưỡng 40 độ C, tủ đặt trong xưởng không có điều hoà nên có quạt hút hoặc điều hoà tủ để máy vẫn chạy trong khung giờ nóng nhất.
- Trạm điện và trạm năng lượng. Máy chạy phần mềm giám sát thiết bị đóng cắt, cần khe cắm cho card giao tiếp bus trường. Kiểu treo tường cho phép đặt máy ngay trong gian thiết bị thay vì kéo cáp về phòng máy.
- Xưởng có độ ẩm vừa phải. Dải 10 đến 85 phần trăm không ngưng tụ chưa bao hết xưởng chế biến thực phẩm hay xưởng gần biển; nơi độ ẩm thường xuyên cao hơn nên đặt máy trong tủ kín có sấy hoặc điều hoà. Cần kiểm tra thêm mật độ bụi để chọn chu kỳ vệ sinh lọc gió.
- Trạm chạy ba ca liên tục. Đèn báo nguồn và đèn ổ cứng ở mặt trước là công cụ kiểm tra nhanh của người trực ca đêm, không phải mở màn hình vẫn biết máy còn hoạt động.
So sánh hệ thống làm mát với các vỏ cùng nhóm
Với máy chạy liên tục trong tủ, hệ thống làm mát quyết định tuổi thọ nhiều hơn cấu hình xử lý. Bảng dưới đối chiếu bốn vỏ máy theo lưu lượng quạt, lọc gió và cách bảo trì, ô nào chưa có số liệu công bố thì ghi rõ.
| Model | Quạt và lưu lượng | Lọc gió | Cách bảo trì quạt | Nhiệt độ làm việc | Chọn khi nào |
|---|---|---|---|---|---|
| IPC-7120-35CE | 1 quạt 82 CFM và 1 quạt 11 CFM | Theo tài liệu hãng | Quạt tháo lắp được để vệ sinh | 0 đến 40 độ C | Tủ trong nhà có thông gió, cần treo tường |
| IPC-5122 | 1 quạt 12 cm, 82 CFM | Có, bộ lọc dùng lại được | Quạt và lọc gió dễ tháo | 0 đến 40 độ C | Thân hẹp đặt trong tủ điện nhiều bụi |
| IPC-6806 | Quạt 9 cm, 51,5 đến 58 CFM tuỳ mã | Có lọc bụi ở cửa gió | Quạt tháo nhanh, không phải tháo card | 0 đến 45 độ C | Thân bo mạch đơn cắm trên bảng nối |
| IPC-610MB-40HBE | 2 quạt 12 cm, 85 CFM | Có, lọc lấy từ mặt trước | Vệ sinh lọc không cần rút máy khỏi tủ | 0 đến 40 độ C | Thân 4U đầy card trong tủ rack |
Đọc bảng theo hai bước. Bước một, so nhiệt độ đo được trong tủ với cột nhiệt độ làm việc, chênh dưới năm độ thì nên chọn mã có ngưỡng 45 độ C. Bước hai, xét mật độ bụi tại chỗ: xưởng gỗ, xưởng xi măng và xưởng dệt cần vỏ có lọc gió tháo được từ ngoài, vì chu kỳ vệ sinh sẽ dày hơn khuyến nghị chung. Thùng nhỏ hơn cho tải nhẹ được nêu trong bài Advantech IPC-644-80.
Mua Advantech IPC-7120-35CE ở đâu
Nhóm vỏ máy đặt bàn và treo tường nằm trong danh mục Desktop/Wallmount IPC, thuộc danh mục tổng máy tính công nghiệp IPC. Bản Micro-ATX cùng dòng có trang sản phẩm riêng là máy tính công nghiệp IPC-5120, dùng để đối chiếu khi bo mạch dự kiến không phải khổ ATX.
Đề nghị báo giá nên kèm năm thông tin: mã đầy đủ đang cần, nhiệt độ đo được trong tủ vào giờ nóng nhất, mật độ bụi tại vị trí lắp, số card mở rộng cùng chuẩn khe cắm, và số ổ cứng cần lắp. Năm thông tin này quyết định thân máy, bộ nguồn và chu kỳ bảo trì đề xuất. Cần so thêm với các dòng khác của hãng thì xem danh mục máy tính công nghiệp Advantech trên IPC247. Chưa chắc nên treo tường hay lắp tủ rack, chạy thử công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech IPC-7120-35CE
IPC-7120-35CE khác IPC-7120 ở điểm nào?
IPC-7120 là tên dòng vỏ máy treo tường cho bo mạch chủ ATX. IPC-7120-35CE là một mã đặt hàng cụ thể trong dòng đó, gồm phần thân cùng cấu hình đi kèm được hãng cố định sẵn. Vì vậy đơn hàng phải ghi đủ hậu tố, ghi thiếu có thể nhận về một mã khác cùng dòng.
IPC-7120-35CE làm việc được ở nhiệt độ nào?
Dải nhiệt độ làm việc là 0 đến 40 độ C và dải độ ẩm là 10 đến 85 phần trăm ở 40 độ C, không ngưng tụ. Mức này hợp với phòng điều khiển và tủ điện trong nhà có thông gió. Với xưởng nóng hoặc tủ đặt ngoài trời phơi nắng, cần đo nhiệt độ thực trong tủ vào giờ nóng nhất trước khi chốt.
Hệ thống quạt của IPC-7120-35CE gồm những gì?
Máy dùng một quạt lưu lượng 82 CFM và một quạt lưu lượng 11 CFM, cả hai tháo lắp được để vệ sinh và thay thế. Đường kính chính xác của từng quạt cần đối chiếu tài liệu hãng theo mã đặt hàng. Quạt được điều khiển theo xung nên mức ồn thấp khi máy chạy tải nhẹ.
IPC-7120-35CE chạy liên tục nhiều ca được không?
Vỏ này thuộc nhóm thiết kế cho vận hành liên tục, đèn báo nguồn và đèn hoạt động ổ cứng ở mặt trước cho phép người trực kiểm tra trạng thái mà không cần mở màn hình. Điều kiện đi kèm là lọc gió được vệ sinh đúng chu kỳ và đường gió của quạt không bị chắn.
Đặt hàng IPC-7120-35CE cần ghi thêm thông tin gì?
Ngoài mã thân máy, cần ghi khổ bo mạch chủ dự kiến, công suất bộ nguồn, số card mở rộng và số ổ cứng. Vỏ máy không đi kèm bo mạch, vi xử lý, bộ nhớ hay ổ lưu trữ, nên một báo giá chỉ ghi mã thân sẽ chưa phải giá của một bộ máy chạy được.
