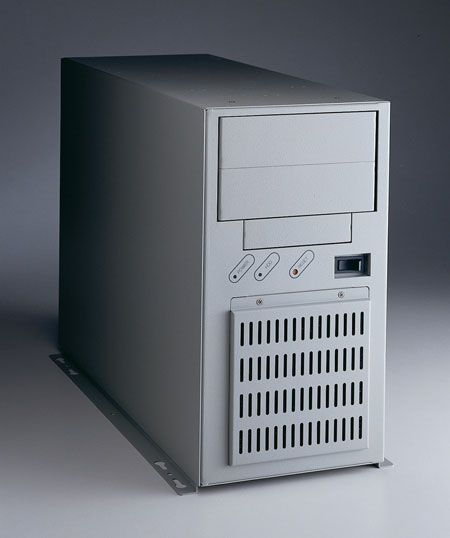

Advantech IPC-6608 là vỏ máy tính công nghiệp 8 khe cắm, thuộc nhóm thùng để bàn và treo tường. Thùng nhận backplane 6 hoặc 8 khe để giữ card ở mọi kích thước, có khoang ổ chống sốc, quạt làm mát tốc độ cao và hai cổng USB tiếp cận từ mặt trước. Bài viết trình bày thông số theo tài liệu hãng, các vị trí lắp thực tế và cách đối chiếu mã này với những thùng cùng nhóm.
Thông số kỹ thuật Advantech IPC-6608
Mã IPC-6608 chỉ phần thùng máy. Bo mạch chủ hoặc backplane, vi xử lý, bộ nhớ và ổ cứng lắp thêm theo yêu cầu từng dự án. Bảng dưới nêu các đặc điểm chắc chắn của thùng theo tài liệu hãng, ô nào chưa có số liệu thì ghi rõ.
| Hạng mục | Thông số |
|---|---|
| Kiểu vỏ | Thùng công nghiệp 8 khe cắm, để bàn hoặc treo tường |
| Cách gá | Gá hai chiều, bắt lên tường hoặc đặt trên bàn làm việc |
| Backplane | Hỗ trợ backplane 6 khe hoặc 8 khe, giữ card ở mọi kích thước |

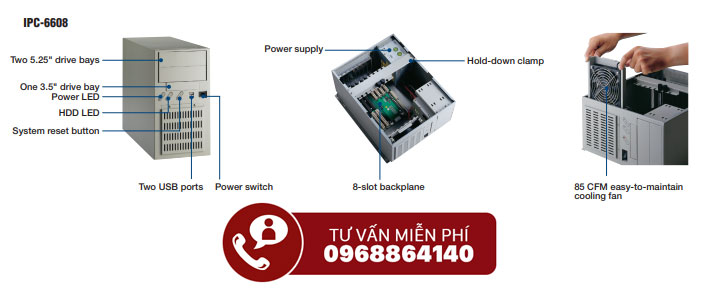

| Khoang ổ đĩa | 1 đến 2 khoang 5.25 inch tiếp cận từ mặt trước và 1 khoang 3.5 inch |
| Chống rung sốc | Khoang ổ thiết kế chống sốc và chống rung cho ứng dụng công nghiệp |
| Cổng mặt trước | 2 cổng USB |
| Làm mát | Quạt tốc độ cao, đường gió đi theo một chiều |
| Bộ nguồn | Tuỳ chọn ATX 300 W, có phương án nguồn dự phòng |
| Nhiệt độ và độ ẩm làm việc | Theo tài liệu hãng cho từng cấu hình lắp vào |
| Bo mạch, vi xử lý, bộ nhớ, ổ cứng | Lắp theo yêu cầu, không đi kèm mã thùng |
Điểm phân biệt của thùng này so với thùng để bàn thông thường nằm ở ba chi tiết. Thứ nhất là khe cắm: 8 khe cho phép lắp đủ card giao tiếp cho một trạm hiện trường mà không phải dùng tủ rack. Thứ hai là khoang ổ giảm chấn, giữ ổ cứng khi máy treo cạnh máy móc đang chạy. Thứ ba là phương án nguồn dự phòng, dành cho hệ thống không được phép dừng khi một bộ nguồn hỏng.
Advantech IPC-6608 dùng cho việc gì
Thùng treo tường được chọn khi phòng máy không có tủ rack, hoặc khi máy phải đặt sát nơi lấy tín hiệu. Bốn tình huống dưới đây là những nơi mã này hay xuất hiện.
- Treo trên vách cạnh dây chuyền. Máy đặt ngay cạnh thiết bị cần điều khiển, rút ngắn chiều dài cáp tín hiệu. Kiểu gá hai chiều cho phép chọn hướng treo theo mặt vách sẵn có.
- Trạm kiểm tra và đo lường trong xưởng. Máy cần nhiều card thu thập dữ liệu và card đếm xung, đúng phần việc của backplane 8 khe. Hai cổng USB mặt trước dùng để chép dữ liệu đo.
- Phòng kỹ thuật không có tủ rack. Thùng đặt trên bàn như máy để bàn nhưng vẫn giữ được khoang ổ chống sốc và bộ lọc gió của máy công nghiệp.
- Hệ thống chạy liên tục cần nguồn dự phòng. Với trạm không được phép dừng, phương án hai bộ nguồn cho phép thay một bộ hỏng mà hệ thống vẫn chạy.
So sánh với các thùng treo tường cùng nhóm
Ba thùng còn lại trong bảng đều thuộc nhóm để bàn và treo tường đang bán trên site. Bảng chỉ điền số liệu lấy từ tài liệu hãng, ô nào chưa có dữ liệu chắc chắn thì ghi rõ.
| Model | Nhận bo mạch | Số khe cắm | Khoang ổ | Cổng mặt trước | Điểm mạnh |
|---|---|---|---|---|---|
| IPC-6608 | Backplane 6 hoặc 8 khe | 6 hoặc 8 card mọi kích thước | 1 đến 2 khoang 5.25 inch và 1 khoang 3.5 inch | 2 x USB | Nhiều khe cắm nhất trong nhóm treo tường |
| IPC-7130 | Bo mạch chủ ATX hoặc MicroATX | Theo bo mạch chủ | 1 x 5.25 inch, 1 x 3.5 inch bên trong, 2 khay 3.5 inch tháo nóng | Theo tài liệu hãng | Thay ổ cứng không cần tắt máy |
| IPC-7220 | Bo mạch chủ ATX hoặc mATX | Theo bo mạch chủ | 2 x 5.25 inch và 2 x 3.5 inch chống sốc | Theo tài liệu hãng | Cửa trước khoá được, quạt và lọc gió dễ bảo trì |
| IPC-5120 | Bo mạch chủ Micro-ATX | 4 card half size | 1 ổ quang 5.25 inch và 2 ổ cứng 3.5 inch | Bảng cổng vào ra ở mặt trước | Thân gọn, cổng vào ra dồn ra mặt trước |
Cách chọn nhanh: cần trên 6 card thì lấy IPC-6608; cần thay ổ khi máy đang chạy thì lấy IPC-7130; cần cửa khoá chống người lạ chạm vào thì lấy IPC-7220; cần thân gọn với cổng dồn ra mặt trước thì lấy IPC-5120. Mã cùng dòng Advantech IPC-6606 là bản 6 khe, hợp khi số card ít hơn.
Mua Advantech IPC-6608 ở đâu
Trên site này, nhóm thùng để bàn và treo tường nằm trong danh mục Desktop/Wallmount IPC, thuộc danh mục tổng máy tính công nghiệp IPC. Nếu cần thùng cùng nhóm nhưng dùng bo mạch chủ ATX thay vì backplane, xem thêm bài Advantech IPC-7120.
Khi hỏi báo giá, nên gửi kèm bốn thông tin: số card và loại card cần cắm, số ổ cứng, vị trí treo hay đặt bàn, và có yêu cầu nguồn dự phòng hay không. Bốn thông tin này quyết định backplane, bộ nguồn và bộ gá. Muốn đối chiếu thêm các dòng khác của hãng, tham khảo danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được nên treo tường hay lắp tủ rack, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm yêu cầu báo giá.
Câu hỏi thường gặp về Advantech IPC-6608
IPC-6608 lắp treo tường được không?
Được. Thùng máy có thiết kế gá hai chiều, bắt lên tường hoặc đặt trên bàn làm việc đều dùng cùng bộ gá. Khi treo tường cần kiểm tra tải trọng điểm bắt vít và chừa khoảng hở cho đường gió của quạt.
IPC-6608 nhận được bao nhiêu card mở rộng?
Thùng hỗ trợ backplane 6 khe hoặc 8 khe, giữ được 6 hoặc 8 card ở mọi kích thước. Số card thực tế phụ thuộc backplane được chọn và công suất bộ nguồn lắp kèm. Nên cộng công suất tất cả card trước khi chốt nguồn.
IPC-6608 dùng bộ nguồn bao nhiêu watt?
Tuỳ chọn phổ biến là bộ nguồn ATX 300 W, và thùng có phương án nguồn dự phòng cho hệ thống chạy liên tục. Với cấu hình đầy card hoặc nhiều ổ cứng thì phải tính lại công suất thay vì giữ mặc định.
IPC-6608 lắp được mấy ổ đĩa?
Thùng có 1 đến 2 khoang ổ 5.25 inch tiếp cận từ mặt trước và một khoang 3.5 inch. Khoang ổ được thiết kế chống sốc và chống rung cho môi trường công nghiệp, giúp giữ ổ cứng an toàn khi máy đặt gần thiết bị rung.
Nên chọn IPC-6608 hay thùng rackmount 4U?
Chọn theo chỗ đặt máy. Nơi không có tủ rack, cần treo máy lên tường cạnh dây chuyền thì dùng IPC-6608. Nơi đã có tủ rack 19 inch trong phòng điều khiển và cần trên 8 card thì dùng thùng rackmount 4U của dòng IPC-610.
