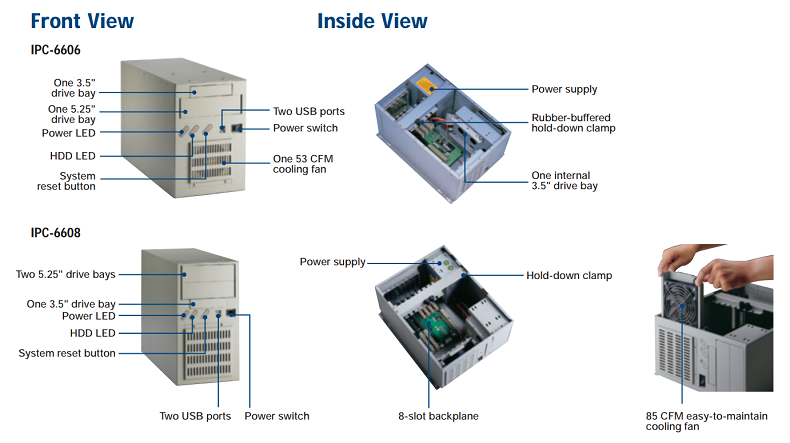

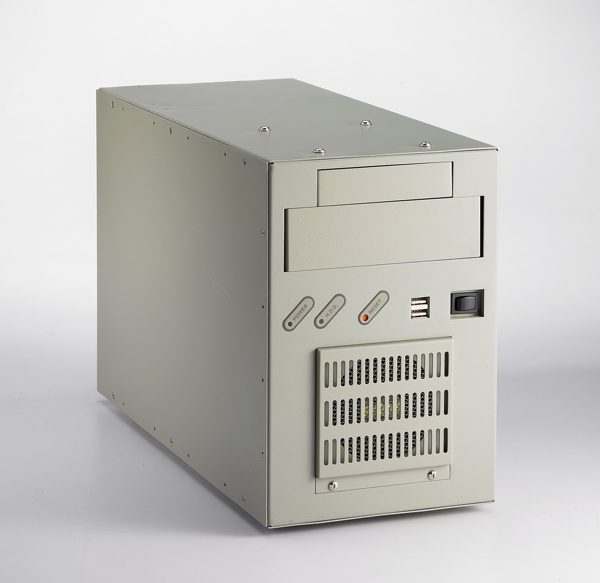

Advantech IPC-6606 là máy tính công nghiệp 6 khe cắm, dựng trên bảng nối đa năng chuẩn PICMG 1.0 với bo mạch xử lý cắm rời. Máy có khoang ổ chống va đập cho ổ quang 5,25 inch và ổ cứng 3,5 inch, hai cổng USB truy cập từ mặt trước, quạt và bộ lọc gió bảo trì tại chỗ, làm việc liên tục trong dải 0 đến 50 độ C. Bài viết trình bày thông số, vòng đời linh kiện thay thế, các vị trí lắp đặt và nơi đặt mua.
Thông số kỹ thuật Advantech IPC-6606
Bảng dưới đây tổng hợp các đặc điểm chắc chắn của dòng máy này. Cấu hình xử lý, bộ nhớ và ổ lưu trữ lắp theo từng đơn hàng nên chỉ nêu cấu hình dựng sẵn thường gặp, ô nào hãng không công bố cho mọi mã thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy tính công nghiệp 6 khe cắm, thân đặt bàn hoặc treo tường |
| Bảng nối đa năng | Chuẩn PICMG 1.0, 6 khe |
| Loại khe | Có cả khe chuẩn PCI và khe chuẩn PCIe |
| Kiến trúc xử lý | Bo mạch xử lý dạng card cắm trên bảng nối đa năng |
| Cấu hình dựng sẵn thường gặp | Bo mạch AIMB-706, Intel Core i5-8500T, bộ nhớ 8 GB, ổ thể rắn 1 TB |
| Khoang ổ | Khoang chống va đập cho ổ quang 5,25 inch và ổ cứng 3,5 inch |
| Cổng vào ra | 2 cổng mạng, 1 cổng VGA, các cổng USB 2.0 và USB 3.0 |
| Cổng mặt trước | 2 cổng USB |
| Làm mát | Quạt hệ thống kèm bộ lọc, tháo vệ sinh tại chỗ |
| Nhiệt độ làm việc | 0 đến 50 độ C |
| Chế độ chạy | Thiết kế cho vận hành liên tục nhiều ca |
| Hệ điều hành | Windows 10 IoT Enterprise, Windows XP Embedded, Windows CE 5.0 và 6.0, QNX, Linux, DOS |
| Kích thước và khối lượng | Theo tài liệu hãng cho từng mã thân máy |
Danh sách hệ điều hành là chi tiết đáng chú ý nhất của bảng. Rất nhiều trạm đang chạy phần mềm điều khiển viết từ mười mấy năm trước, gắn chặt với nền cũ và không có bản dựng lại. Khi máy cũ hỏng, việc thay bằng một máy tính văn phòng đời mới thường thất bại vì phần mềm không chạy hoặc không còn trình điều khiển cho card. Dòng máy giữ được nền cũ như IPC-6606 giải quyết đúng bài toán đó.
Dải nhiệt 0 đến 50 độ C rộng hơn mức 0 đến 40 độ C của nhiều thân máy cùng nhóm. Khoảng chênh 10 độ này quyết định máy đặt được trong cabin trạm thu phí phơi nắng hay phải bổ sung điều hoà cho cabin.
Vòng đời linh kiện và kế hoạch thay thế cho IPC-6606
Với trạm chạy liên tục, câu hỏi quan trọng không phải máy nhanh bao nhiêu mà là mười năm nữa còn thay được linh kiện hay không. Bốn điểm dưới đây là cách lập kế hoạch cho dòng máy này.
Tách phần hỏng ra khỏi phần đấu nối. Kiến trúc bảng nối đa năng đặt phần xử lý lên một card cắm, cùng hàng với các card mở rộng. Khi phần xử lý hỏng, kỹ thuật viên rút card ra thay và cắm card mới. Toàn bộ dây tín hiệu đang cắm vào các card khác giữ nguyên, nên thời gian dừng trạm tính bằng phút thay vì bằng buổi.
Giữ vật tư dự phòng theo cấp. Ba nhóm chi tiết nên có sẵn tại kho của nhà máy là bộ lọc gió, quạt hệ thống và ổ lưu trữ. Ba nhóm nên đặt qua nhà phân phối khi cần là bo mạch xử lý, bảng nối đa năng và bộ nguồn. Cách chia này giữ chi phí tồn kho ở mức thấp mà vẫn xử lý được phần lớn sự cố trong ca.
Ghi lại cấu hình ngay khi nghiệm thu. Hồ sơ cần có mã bo mạch xử lý, mã bảng nối đa năng, sơ đồ khe cắm ghi rõ card nào ở khe nào, bản sao thiết lập BIOS và ảnh chụp mặt sau máy khi đã đấu dây. Không có hồ sơ này, lần thay thế sau phải dò lại từ đầu và rất dễ cắm nhầm thứ tự card.
Đặt mốc rà soát theo năm. Bộ lọc gió rà theo tháng, quạt và nhiệt độ bên trong rà theo quý, ổ lưu trữ rà theo năm. Riêng bo mạch xử lý nên rà theo vòng đời sản phẩm của hãng: khi mã đó vào giai đoạn ngừng sản xuất, cần chốt trước một bo mạch dự phòng thay vì chờ tới lúc hỏng mới tìm.
Cách làm này áp dụng cho cả họ máy dùng bảng nối đa năng. Phần kiến trúc chung được trình bày trong bài Advantech IPC-6806.
Advantech IPC-6606 dùng cho việc gì
Bốn tình huống dưới đây là các vị trí lắp đặt thường gặp của dòng máy này.

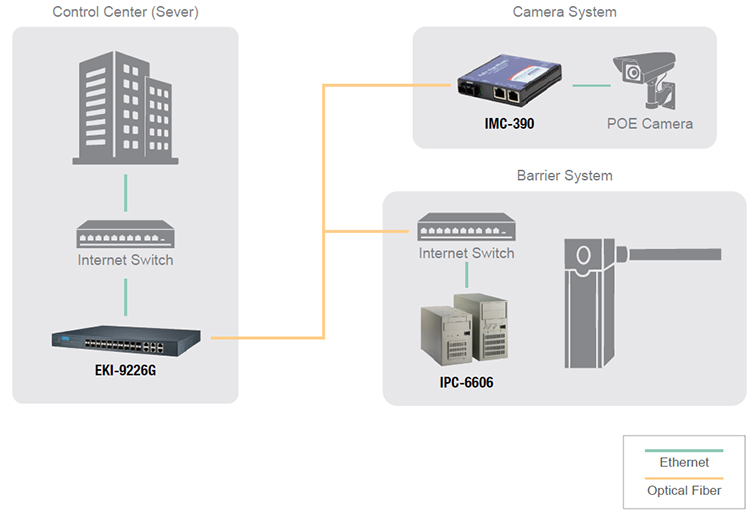

- Cabin trạm thu phí. Máy nhận tín hiệu từ đầu đọc thẻ, cảm biến vòng từ và camera nhận dạng biển số, điều khiển barie và in biên lai. Dải nhiệt tới 50 độ C phù hợp với cabin kính phơi nắng, các khe mở rộng đủ cho cụm card giao tiếp của làn.
- Bãi giữ xe và cổng ra vào nhà máy. Máy chạy liên tục cả ngày, kết nối đầu đọc thẻ và camera, đồng bộ dữ liệu về máy chủ trung tâm. Hai cổng USB mặt trước dùng để chép nhật ký ca mà không phải kéo máy ra khỏi tủ.
- Trạm điều khiển dây chuyền tự động. Máy chạy phần mềm điều khiển và giám sát, nhận tín hiệu qua card vào ra số. Khoang ổ chống va đập giữ ổ cứng khi thân máy đặt trên khung thép cạnh máy đang chạy.
- Thay thế trạm cũ còn chạy phần mềm đời trước. Máy giữ được các nền cũ và có cả khe chuẩn PCI, nên nhận lại được card giao tiếp cũ mà máy tính đời mới không còn khe để cắm. Đây là cách kéo dài tuổi thọ hệ thống mà không phải viết lại phần mềm.
So sánh khả năng thay thế với các dòng cùng nhóm
Bảng dưới đây đối chiếu IPC-6606 với ba thân máy khác của Advantech đang có trên site, theo góc thay thế và bảo trì lâu dài. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Model | Chuẩn bên trong | Số khe dùng cho card | Khoang ổ | Điểm cần chuẩn bị khi thay thế |
|---|---|---|---|---|
| IPC-6606 | Bảng nối đa năng PICMG 1.0, có cả khe PCI và PCIe | 5 khe sau khi trừ khe bo mạch xử lý | Khoang chống va đập cho ổ quang 5,25 inch và ổ cứng 3,5 inch | Giữ sẵn bo mạch xử lý cùng mã và bản sao thiết lập BIOS |
| IPC-6608 | Bảng nối đa năng 6 hoặc 8 khe | 5 hoặc 7 khe tuỳ bảng nối | 1 đến 2 khoang 5,25 inch và 1 khoang 3,5 inch | Ghi rõ bảng nối đang dùng là loại 6 hay 8 khe |
| IPC-6806 | Bảng nối đa năng 6 khe đa dụng | 5 khe sau khi trừ khe bo mạch xử lý | Theo tài liệu hãng cho từng mã | Ghi đủ mã thân máy trong ba phiên bản kích cỡ |
| IPC-610H | Bảng nối đa năng cho thân rackmount 4U | Tới 15 card mở rộng | Ba khoang 5,25 inch và một khoang 3,5 inch chống sốc | Tính lại công suất nguồn khi cắm thêm card, có tuỳ chọn nguồn dự phòng 500 W |
Cách chọn theo bài toán như sau. Nếu trạm cần trên năm card, chọn IPC-6608 với bảng nối 8 khe. Nếu trạm đặt trong tủ rack chung với thiết bị mạng và cần nguồn dự phòng, chọn IPC-610H. Nếu tủ rack sâu vừa phải và cần nhiều gió làm mát, xem thêm bài Advantech IPC-631. IPC-6606 hợp nhất với trạm chạy liên tục nhiều năm, cần giữ phần mềm cũ và cần thay linh kiện theo từng phần.
Mua Advantech IPC-6606 ở đâu
Trên site này, nhóm thân máy đặt bàn và treo tường nằm trong danh mục Desktop/Wallmount IPC, thuộc danh mục tổng máy tính công nghiệp IPC. Danh mục liệt kê các mã cùng nhóm kèm trang thông số riêng cho từng mã.
Khi gửi yêu cầu báo giá, nên nêu sáu thông tin: hệ điều hành mà phần mềm hiện dùng, danh sách card cần cắm kèm chuẩn khe của từng card, dung lượng bộ nhớ, kiểu và dung lượng ổ lưu trữ, nhiệt độ cao nhất tại vị trí đặt máy, và số bộ dự phòng cần đặt kèm. Thông tin đầu tiên quyết định bo mạch xử lý, vì không phải bo mạch đời mới nào cũng còn trình điều khiển cho nền cũ. Với dự án cần đối chiếu thêm các dòng khác của hãng, tham khảo danh mục máy tính công nghiệp Advantech trên IPC247.
Trường hợp chưa rõ nên giữ nền cũ hay chuyển sang nền mới, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm danh sách card hiện có.
Câu hỏi thường gặp về Advantech IPC-6606
Advantech IPC-6606 là máy gì?
IPC-6606 là máy tính công nghiệp 6 khe cắm của Advantech, dùng bảng nối đa năng chuẩn PICMG 1.0 sáu khe. Máy có khoang ổ chống va đập cho ổ quang 5,25 inch và ổ cứng 3,5 inch, hai cổng USB truy cập từ mặt trước, quạt và bộ lọc gió bảo trì tại chỗ. Cấu hình xử lý, bộ nhớ và ổ lưu trữ lắp theo từng đơn hàng.
IPC-6606 chạy được hệ điều hành nào?
Theo tài liệu hãng, dòng máy này chạy được Windows 10 IoT Enterprise và hỗ trợ cả các nền cũ như Windows XP Embedded, Windows CE 5.0 và 6.0, QNX, Linux và DOS. Danh sách này giải thích vì sao máy hay được chọn để thay cho một trạm cũ vẫn đang chạy phần mềm điều khiển đời trước.
Vì sao IPC-6606 hay xuất hiện ở trạm thu phí và bãi giữ xe?
Vì ba lý do kỹ thuật. Máy chạy được liên tục nhiều ca trong dải nhiệt 0 đến 50 độ C, có khoang ổ chống va đập chịu rung truyền từ đường và từ barie, và có đủ khe cắm cho card thu nhận tín hiệu từ đầu đọc thẻ, cảm biến vòng từ và camera.
Khi IPC-6606 hỏng thì thay thế thế nào?
Kiến trúc backplane cho phép thay riêng từng phần. Bo mạch xử lý hỏng thì rút card ra thay mà không tháo dây tín hiệu đang cắm vào các card khác. Bộ nguồn, quạt, bộ lọc và ổ lưu trữ đều là chi tiết thay rời. Nên giữ sẵn một bo mạch xử lý dự phòng cùng mã cho các trạm không được phép dừng lâu.
IPC-6606 lắp được bao nhiêu card mở rộng?
Bảng nối đa năng có 6 khe, gồm cả khe dành cho bo mạch xử lý, và có cả khe chuẩn PCI lẫn khe chuẩn PCIe. Số khe thực dùng cho card mở rộng vì vậy là năm. Khi tính nhu cầu nên chừa một khe dự phòng cho lần bổ sung sau.
