Advantech IPC-631: vỏ máy công nghiệp rackmount 4U

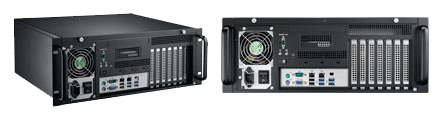

Advantech IPC-631 là vỏ máy tính công nghiệp lắp tủ rack cao 4U, kích thước 482 x 177 x 348 mm. Thân máy có hai quạt 12 cm với tổng lưu lượng 82 CFM kèm bộ lọc không khí, hai khay chuyển đổi ổ SATA 2,5 inch và một khoang ổ quang mỏng. Máy làm việc trong dải 0 đến 40 độ C, chịu rung 1 Grms và chịu sốc 10 G. Bài viết trình bày thông số, cách tính chỗ trong tủ rack, các vị trí lắp đặt và nơi đặt mua.

Thông số kỹ thuật Advantech IPC-631

Mã IPC-631 chỉ phần thân máy. Bo mạch, vi xử lý, bộ nhớ và ổ lưu trữ lắp theo từng dự án. Bảng dưới đây tổng hợp các số liệu chắc chắn của thân máy, ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.

Ba mã trong bảng dùng chung kích thước thân và chung hệ thống làm mát. Điểm khác nằm ở bộ nguồn đi kèm, kéo theo chênh lệch khối lượng gần 2 kg giữa mã 50RE và mã 50ZE. Con số này đáng để ý khi tính tải cho thanh ray đỡ trong tủ, nhất là tủ đã lắp sẵn nhiều thiết bị mạng ở các tầng trên.

Đèn báo điện áp nguồn ở mặt trước là chi tiết hữu ích tại trạm dùng điện lưới không ổn định. Người trực nhìn bảng đèn là biết nguồn đang có vấn đề, thay vì phải mở phần mềm giám sát hoặc cắm máy đo.

Tính chỗ trong tủ rack 19 inch cho IPC-631

Phần lớn sự cố lắp đặt của nhóm máy rackmount không đến từ cấu hình mà đến từ ba con số hình học. Bốn bước dưới đây giúp chốt vị trí trước khi đặt hàng.

Chiều cao. Thân máy cao 177 mm, chiếm đúng 4U. Trong tủ 42U, một máy IPC-631 chiếm gần một phần mười chiều cao. Nếu trạm dự kiến có hai máy chạy song song, cần giữ trước 8U liền kề thay vì đặt rải hai vị trí trống, vì cáp tín hiệu đi giữa hai máy sẽ dài thêm.

Chiều sâu. Thân máy sâu 348 mm. Phần đầu cắm nguồn, cổng mạng và các card mở rộng phía sau cần thêm khoảng 80 đến 100 mm để cáp không bị gập gấp. Vậy chiều sâu hữu dụng cần khoảng 430 đến 450 mm. Tủ rack 600 mm dư chỗ; tủ treo tường 450 mm vẫn lắp được nhưng phải đo lại khoảng hở phía sau và đo cả bề dày cánh tủ.

Khối lượng. Thân máy nặng 8 đến 9,96 kg khi chưa lắp card và ổ. Khối lượng này vượt mức nên treo bằng bốn vít mặt trước. Cách đúng là dùng cặp thanh ray hoặc khay đỡ đáy, để mặt trước chỉ giữ vai trò định vị. Sau vài tháng, thân máy treo bằng vít mặt trước thường bị võng nhẹ và cửa tủ đóng không khít.

Đường gió. Hai quạt 12 cm với tổng lưu lượng 82 CFM chỉ đạt được số này khi mặt hút và mặt xả đều thông. Trong tủ kín không có quạt tủ, luồng khí nóng bị quẩn lại và nhiệt độ trong tủ nhích dần lên vượt mốc 40 độ C của thân máy. Với tủ kín, cần bổ sung quạt tủ hoặc chừa lưới thông gió ở cánh trước và cánh sau. Vấn đề tương tự khi ghép nhiều hệ thống trên một tầng tủ được nêu trong bài Advantech IPC-6025BP-27 ZE.

Advantech IPC-631 dùng cho việc gì

Bốn tình huống dưới đây là các vị trí lắp đặt thường gặp của dòng thân máy này.

• Tủ rack trong phòng điều khiển. Máy đặt cùng tầng với thiết bị mạng và bộ lưu điện, chạy phần mềm thu thập và giám sát liên tục qua các ca. Bảng đèn mặt trước cho phép người trực đọc trạng thái nguồn và ổ cứng ngay tại tủ.
• Trạm giám sát toà nhà và thang máy. Máy nhận dữ liệu từ các bộ điều khiển rải trong toà nhà rồi đẩy về trung tâm. Khi trạm đặt ở tầng hầm nơi sóng di động yếu, mô-đun truyền dẫn được cắm vào card mở rộng và đưa ăng-ten ra vị trí có sóng.
• Trạm thu thập dữ liệu cạnh dây chuyền. Tủ rack đặt trong xưởng, máy nhận tín hiệu từ cảm biến qua card vào ra. Dải chịu rung 1 Grms đủ cho rung truyền qua sàn, nhưng nếu tủ đặt sát máy dập thì nên bỏ ổ cứng cơ và chỉ dùng ổ thể rắn.
• Máy chủ nhỏ cho phần mềm quản lý sản xuất. Hai khay ổ 2,5 inch cho phép dựng cặp ổ chạy song song, giữ dữ liệu khi một ổ hỏng. Khoang ổ quang mỏng dùng cho phần mềm cũ còn đọc đĩa cài đặt.

So sánh với các dòng cùng nhóm

Bảng dưới đây đối chiếu IPC-631 với ba thân máy rackmount khác của Advantech đang có trên site. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.

Cách chọn theo bài toán như sau. Nếu trạm cần trên tám card mở rộng hoặc bắt buộc có nguồn dự phòng, chọn IPC-610H. Nếu ngân sách chặt và số card ít, IPC-510 là bản gọn nhất về chi phí. Nếu phòng máy chưa có tủ rack, nhóm thân máy đặt bàn và treo tường phù hợp hơn. IPC-631 hợp nhất với tủ rack sâu vừa phải, cần nhiều gió làm mát và cần đọc trạng thái nguồn ngay tại mặt máy. Một mã rackmount 4U khác của hãng được trình bày trong bài Advantech IPC-610MB-40HBE.

Mua Advantech IPC-631 ở đâu

Trên site này, nhóm thân máy lắp tủ nằm trong danh mục Rackmount IPC, thuộc danh mục tổng máy tính công nghiệp IPC. Trang danh mục liệt kê các mã cùng chiều cao 4U kèm trang thông số riêng cho từng mã.

Khi gửi yêu cầu báo giá, nên nêu sáu thông tin: mã thân máy trong ba phiên bản, chiều sâu hữu dụng của tủ rack tại chỗ, số card mở rộng và loại card, số ổ lưu trữ và kiểu ổ, công suất bộ nguồn mong muốn, và có cần nguồn dự phòng hay không. Sáu thông tin này quyết định backplane hoặc bo mạch chủ, bộ nguồn và bộ ray đi kèm. Với dự án cần đối chiếu thêm các dòng khác của hãng, tham khảo danh mục máy tính công nghiệp Advantech trên IPC247.

Trường hợp chưa rõ nên đi theo thân máy rackmount hay thân máy treo tường, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm yêu cầu báo giá.

Câu hỏi thường gặp về Advantech IPC-631

Advantech IPC-631 là máy gì?

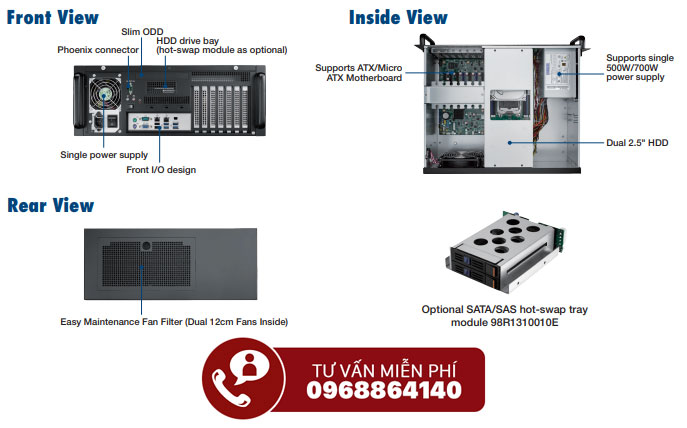

IPC-631 là vỏ máy tính công nghiệp lắp tủ rack cao 4U của Advantech. Thân máy rộng 482 mm, cao 177 mm, sâu 348 mm, có hai quạt 12 cm kèm bộ lọc không khí và bảng đèn báo ở mặt trước. Bo mạch, vi xử lý, bộ nhớ và ổ lưu trữ lắp theo từng đơn hàng nên không thuộc mã thân máy.

Dòng IPC-631 có mấy mã đặt hàng?

Theo bài giới thiệu của dòng này, có ba mã thân máy thường gặp là IPC-631MB-50ZE, IPC-631MB-50RE và IPC-631MB-70ZE. Ba mã dùng chung kích thước và hệ thống làm mát, khác nhau ở bộ nguồn và khối lượng. Khi lập danh mục vật tư cần ghi đủ phần đuôi mã.

Tủ rack sâu bao nhiêu thì lắp được IPC-631?

Thân máy sâu 348 mm, cộng thêm khoảng chừa cho đầu cắm nguồn và cáp tín hiệu phía sau thì cần khoảng 430 đến 450 mm chiều sâu hữu dụng. Tủ rack sâu 600 mm dư chỗ. Tủ treo tường sâu 450 mm vẫn lắp được nhưng phải đo lại khoảng hở phía sau trước khi đặt hàng.

IPC-631 chịu rung và sốc ở mức nào?

Theo tài liệu hãng, thân máy chịu rung 1 Grms trong dải tần 5 đến 500 Hz và chịu sốc 10 G. Nhiệt độ làm việc 0 đến 40 độ C, nhiệt độ bảo quản -20 đến 60 độ C. Mức rung này ứng với ổ cứng cơ, nên khi đặt máy ở vị trí rung nhiều thì chuyển sang ổ thể rắn.

Hai quạt 12 cm của IPC-631 cần bảo trì thế nào?

Hai quạt 12 cm đi kèm bộ lọc không khí, tổng lưu lượng công bố 82 CFM. Việc định kỳ gồm tháo lọc ra vệ sinh, kiểm tra quạt còn quay đủ vòng và đo nhiệt độ bên trong thân máy. Với xưởng nhiều bụi bông hoặc bụi gỗ, chu kỳ vệ sinh phải ngắn hơn khuyến nghị chung.
