Advantech IPC-644-80 - vỏ máy công nghiệp 4 khe, nguồn 150 W

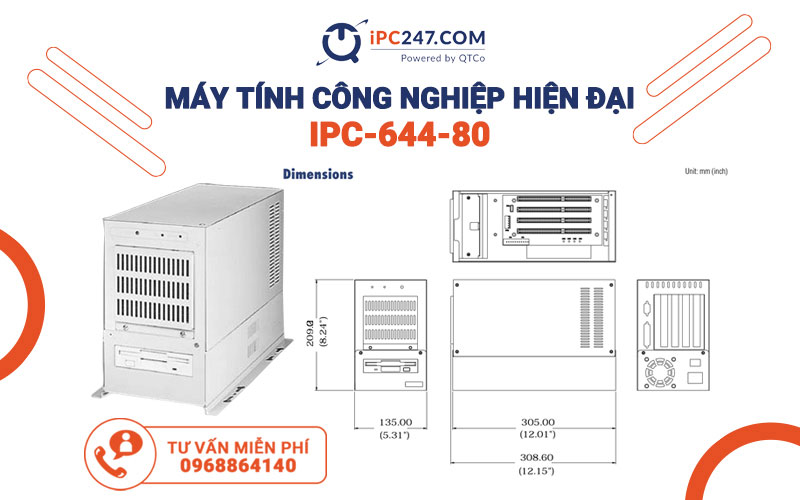

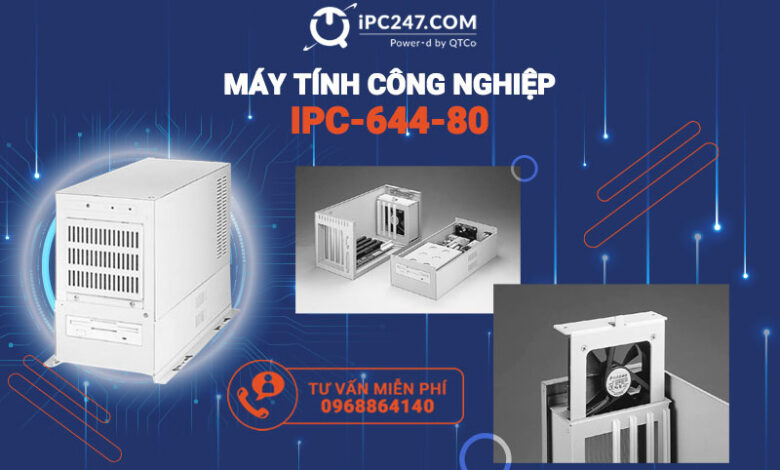

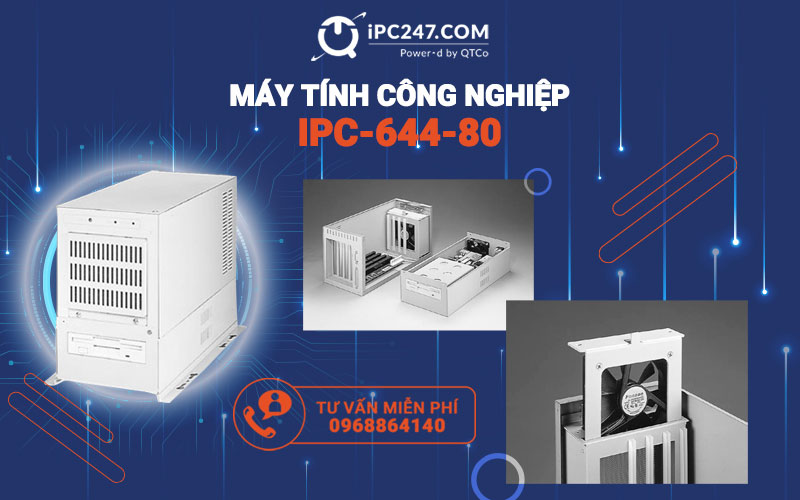

Advantech IPC-644-80 là vỏ máy tính công nghiệp cỡ nhỏ, đặt bàn hoặc treo tường, đi kèm bảng nối 4 khe và bộ nguồn ATX 150 W. Máy nặng 3,8 kg, kích thước 135 x 208 x 305 mm, nhận được cả nguồn xoay chiều và nguồn một chiều. Điểm đáng chú ý là bảng nối vẫn còn phương án có khe ISA, nên đây là lựa chọn để thay thế máy điều khiển đời cũ mà giữ nguyên card chuyên dụng. Bài viết trình bày thông số, vị trí lắp thực tế, so sánh với các vỏ máy cùng nhóm và nơi đặt mua.

Cần hiểu đúng cách bán của nhóm sản phẩm này. Advantech tách phần vỏ, bảng nối và bộ nguồn thành một đơn vị hàng riêng, còn card xử lý và bo mạch bán rời. Người mua ghép hai phần lại theo yêu cầu. Cách làm này có giá trị thực tế: khi máy điều khiển của một dây chuyền hỏng phần xử lý, có thể thay riêng card CPU mà giữ nguyên vỏ, giữ nguyên vị trí bắt vít và giữ nguyên toàn bộ dây đã đấu.

Thông số kỹ thuật IPC-644-80

Bảng dưới tổng hợp các hạng mục có số liệu chắc chắn. Những ô còn lại phụ thuộc phương án bảng nối và mã đặt hàng đầy đủ, cần đối chiếu tài liệu hãng trước khi lập dự toán.

Ba chi tiết trong bảng đáng lưu ý. Thứ nhất, hai quạt có lưu lượng chênh nhau rõ rệt, quạt 49 CFM có lọc bụi làm nhiệm vụ hút gió vào, quạt 14 CFM đẩy khí nóng ra. Bố trí này tạo áp suất dương nhẹ trong khoang máy, giảm bụi lọt qua khe. Thứ hai, hai đèn LED mặt trước là công cụ chẩn đoán nhanh khi máy đặt ở buồng thiếu sáng, nhìn đèn là biết máy có điện và ổ cứng có đang truy xuất hay không. Thứ ba, các lỗ giắc 9 chân và 25 chân ở mặt sau là chỗ đưa cổng nối tiếp và cổng song song ra ngoài mà không phải khoét thêm.

IPC-644-80 dùng cho việc gì

Vỏ máy này giải quyết những bài toán mà một máy tính để bàn thông thường không giải được. Bốn tình huống dưới đây gặp nhiều tại nhà máy Việt Nam.

• Thay máy điều khiển cho máy công cụ đời cũ. Nhiều máy phay, máy tiện và máy dệt nhập trước đây dùng card điều khiển cắm khe ISA. Khi máy tính hỏng, thị trường không còn bo mạch để bàn nào có khe này. Một vỏ máy công nghiệp còn phương án bảng nối ISA cho phép giữ lại card gốc, tiết kiệm hơn nhiều so với thay cả cụm điều khiển.
• Trạm thu thập dữ liệu trong buồng điều khiển. Bốn khe cắm đủ cho card thu thập tín hiệu, card truyền thông nối tiếp nhiều cổng và card vào ra số. Máy đặt trên bàn hoặc treo vách, không chiếm chỗ trong tủ.
• Thiết bị đặt trên tàu và trên phương tiện di chuyển. Việc nhận được nguồn một chiều là điểm mấu chốt, vì trên tàu và trên xe thường chỉ có nguồn ắc quy, không có nguồn xoay chiều ổn định. Trọng lượng 3,8 kg cũng dễ bắt cố định hơn thùng máy lớn.
• Máy phụ trợ trong phòng thí nghiệm và phòng kiểm định. Nơi cần một máy chạy liên tục, có lọc bụi và có nút đặt lại ở mặt trước để khởi động lại nhanh khi phần mềm đo bị treo.

Điểm chung của bốn tình huống là máy phải cắm được card chuyên dụng và phải sống lâu trong môi trường có bụi. Nếu bài toán chỉ cần một máy chạy phần mềm văn phòng hoặc phần mềm giám sát qua mạng, không cần card cắm, thì một máy tính nhúng không quạt gọn hơn và rẻ hơn.

So sánh với các vỏ máy cùng nhóm

Bảng dưới so IPC-644-80 với bốn vỏ máy công nghiệp khác của Advantech đang có trong cửa hàng của site.

Cách chọn khá rõ ràng. Không có tủ rack, chỗ lắp chật, cần giữ card ISA thì IPC-644-80. Không có tủ rack nhưng muốn dùng bo mạch chủ phổ thông thì IPC-5120 cho bo micro ATX, hoặc IPC-7220 khi cần nhận cả bo ATX. Phòng máy đã có tủ rack thì IPC-510 là phương án gọn nhất, còn IPC-610H dành cho máy phải cắm nhiều card và cần bộ nguồn dự phòng. Với các máy treo tường đã lắp sẵn linh kiện, xem thêm bài máy tính công nghiệp Advantech IPC-6806.

Mua IPC-644-80 ở đâu

Nhóm vỏ máy đặt bàn và treo tường nằm trong danh mục Desktop và Wallmount IPC, còn nhóm lắp tủ nằm ở Rackmount IPC. IPC-644-80 thuộc dòng đời cũ, không nằm trong danh sách hàng có sẵn trên trang cửa hàng, nên tình trạng hàng và thời gian giao cần xác nhận theo từng đơn.

Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: loại card đang dùng và chuẩn khe cắm của card đó, số card cần lắp, nguồn cấp tại vị trí lắp là xoay chiều hay một chiều, kích thước khoảng trống dành cho máy, và máy đặt bàn hay treo vách. Nếu đang thay thế một máy hỏng, ảnh chụp bảng nối và ảnh chụp nhãn bộ nguồn của máy cũ giúp rút ngắn khâu đối chiếu.

Để đối chiếu với các dòng máy tính công nghiệp lắp sẵn của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa rõ nên giữ máy cắm card hay chuyển hẳn sang máy nhúng, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.

Câu hỏi thường gặp về IPC-644-80

Advantech IPC-644-80 là máy tính hoàn chỉnh hay chỉ là vỏ máy?

IPC-644-80 được bán theo dạng vỏ máy kèm bảng nối và bộ nguồn, chưa có bo mạch xử lý, bộ nhớ và ổ cứng. Người mua chọn thêm card CPU hoặc bo mạch phù hợp với bảng nối, rồi lắp thành máy hoàn chỉnh. Cách bán này giúp giữ nguyên phần cơ khí khi cần thay thế phần xử lý.

IPC-644-80 lắp được bao nhiêu card mở rộng?

Bảng nối chứa được 4 card cỡ nửa. Hai phương án bảng nối thường gặp là 4 khe ISA, hoặc 1 khe ISA cộng 2 khe PCI cộng 1 khe NLX. Vì bảng nối quyết định loại card lắp được, cần chốt phương án này trước khi đặt hàng.

Vì sao IPC-644-80 vẫn còn khe ISA?

Vì nhiều thiết bị đo, card thu thập tín hiệu và card điều khiển máy công cụ sản xuất trước đây chỉ có bản dùng khe ISA. Khi máy tính điều khiển hỏng mà card chuyên dụng vẫn tốt, một vỏ máy còn khe ISA cho phép giữ lại card đó thay vì phải thay cả cụm thiết bị.

Bộ nguồn 150 W có đủ cho máy không?

Đủ cho cấu hình mà vỏ máy này nhắm tới: một card xử lý, vài card mở rộng và một hoặc hai ổ đĩa. Mức 150 W không dành cho card đồ hoạ rời hay bộ xử lý công suất cao. Nếu bài toán cần thêm card tiêu thụ nhiều điện, phải chọn vỏ máy có bộ nguồn lớn hơn.

IPC-644-80 lắp ở đâu là hợp lý?

Vỏ máy nặng 3,8 kg, kích thước 135 x 208 x 305 mm, đặt bàn hoặc treo tường đều được. Vị trí hợp lý là buồng điều khiển, gầm bàn máy hoặc vách tủ, những nơi không có sẵn tủ rack 19 inch. Nếu phòng máy đã có tủ rack, dòng vỏ 4U lắp rack là lựa chọn gọn hơn.
