Advantech IPC-5120 là vỏ máy tính công nghiệp đặt bàn hoặc treo tường dành riêng cho bo mạch chủ khổ Micro-ATX. Thùng có bảng cổng vào ra ở mặt trước, 4 khe cắm card nửa khổ và khoang ổ chống sốc. Trên site đang có hai bộ dựng sẵn dùng thùng này, cả hai lắp bo mạch AIMB-501G2 với 10 cổng COM, nên mã này thường được chọn cho trạm phải nối nhiều thiết bị qua cổng nối tiếp.
Thông số kỹ thuật Advantech IPC-5120
Bảng đầu tiên là phần thùng máy bán riêng. Vi xử lý, bộ nhớ và ổ cứng không nằm trong mã thùng, các bộ dựng sẵn được nêu ở mục kế tiếp.
| Hạng mục | Thông số |
|---|---|
| Kiểu vỏ | Thùng đặt bàn hoặc treo tường, bảng cổng vào ra ở mặt trước |
| Khổ bo mạch | Micro-ATX; mã cùng dòng IPC-7120 dành cho khổ ATX |
| Khe cắm mở rộng | 4 khe, nhận card nửa khổ (bản ATX IPC-7120 có 7 khe) |

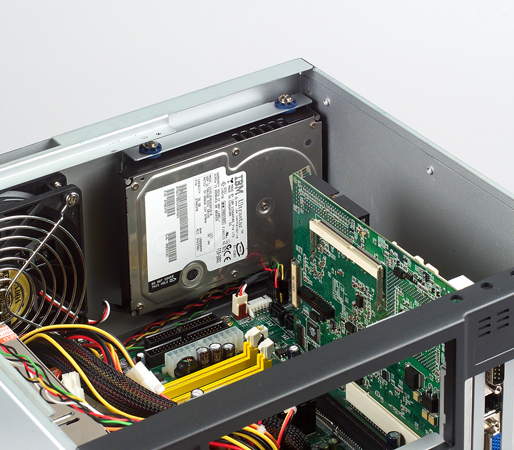

| Khoang ổ đĩa | Khoang chống sốc cho 1 ổ quang 5.25 inch và 2 ổ cứng 3.5 inch |
| Đèn báo mặt trước | Trạng thái nguồn và hoạt động của ổ cứng |
| Làm mát | Quạt điều khiển theo xung, mức ồn thấp |
| Mã thùng bán riêng | IPC-5120-00CE, phiên bản C, không kèm bộ nguồn |
| Bộ nguồn | Đặt riêng; bản dựng sẵn dùng PS8-250ATX-ZE, 80 PLUS Bronze PS/2 250 W |
| Nhiệt độ và độ ẩm làm việc | Theo tài liệu hãng cho từng cấu hình lắp vào |
Chi tiết dễ bị bỏ sót nhất khi lập dự toán là dòng mã thùng. IPC-5120-00CE không đi kèm bộ nguồn, nên một báo giá chỉ ghi tên thùng sẽ thiếu một khoản. Chi tiết thứ hai là số khe cắm: tài liệu hãng ghi chung cả dòng 4 đến 7 khe, nhưng IPC-5120 là bản Micro-ATX 4 khe, còn bản 7 khe là IPC-7120 khổ ATX. Hai bộ dựng sẵn đang bán đều ghi 4 khe.
Hai cấu hình IPC-5120 dựng sẵn
Hai bộ máy dưới đây dùng chung thùng, chung bộ nguồn, chung bo mạch và chung ổ cứng. Khác biệt duy nhất nằm ở vi xử lý.
| Hạng mục | Bản Core i3 | Bản Core i5 |
|---|---|---|
| Thùng máy | IPC-5120-00CE, Micro-ATX, không kèm nguồn | IPC-5120-00CE, Micro-ATX, không kèm nguồn |
| Bo mạch chủ | AIMB-501G2-KSA2E, Micro-ATX | AIMB-501G2-KSA2E, Micro-ATX |
| Cổng trên bo mạch | 10 cổng COM, 2 cổng USB 3.0, 2 cổng LAN, ngõ VGA, DVI, LVDS | 10 cổng COM, 2 cổng USB 3.0, 2 cổng LAN, ngõ VGA, DVI, LVDS |
| Vi xử lý | Intel Core i3-3240, 3 MB đệm, 3.40 GHz | Intel Core i5-3340, 6 MB đệm, tối đa 3.30 GHz |
| Bộ nhớ | 4 GB gồm 2 thanh 2 GB DDR3-1600 | 4 GB gồm 2 thanh 2 GB DDR3-1600 |
| Ổ cứng | 500 GB SATA 3, 3.5 inch, 7200 vòng/phút | 500 GB SATA 3, 3.5 inch, 7200 vòng/phút |
| Bộ nguồn | PS8-250ATX-ZE, 80 PLUS Bronze, 250 W | PS8-250ATX-ZE, 80 PLUS Bronze, 250 W |
Con số đáng chú ý ở bảng này là 10 cổng COM trên bo mạch AIMB-501G2. Một trạm cần nối 6 đến 8 thiết bị đo hoặc đầu đọc qua cổng nối tiếp thường phải cắm thêm card mở rộng nhiều cổng, tốn một khe và tốn một lớp trình điều khiển. Với bo mạch này, phần lớn nhu cầu đó được đáp ứng ngay trên bo, các khe cắm để dành cho card thu thập dữ liệu hoặc card mạng. Chi tiết cấu hình đầy đủ nằm ở trang IPC-5120 core i3 và IPC-5120 core i5.
Advantech IPC-5120 dùng cho việc gì
Bốn tình huống dưới đây khai thác đúng ba thế mạnh của mã này: thân gọn theo khổ Micro-ATX, nhiều cổng nối tiếp và cổng dồn ra mặt trước.
- Trạm gom dữ liệu từ cân, đầu đọc mã vạch và thiết bị đo. Các thiết bị này phần lớn vẫn giao tiếp qua cổng nối tiếp. Máy đặt gần cụm thiết bị, mỗi thiết bị một cổng, không phải dùng bộ chuyển đổi rời vốn dễ hỏng và khó truy vết lỗi.
- Máy điều khiển trong tủ điện hẹp. Khổ Micro-ATX cho thân máy ngắn hơn thùng ATX cùng nhóm, nên vừa được những tủ đã lắp kín thiết bị. Trước khi chốt, vẫn phải đo chiều sâu khoang trống và chừa đường gió cho quạt.
- Trạm vận hành trong phòng kỹ thuật. Máy đặt trên bàn, chạy phần mềm giám sát nhiều ca. Bảng cổng mặt trước cho phép cắm bàn phím, chuột và ổ nhớ mà không phải với ra sau máy.
- Máy thay thế cho một hệ thống cũ còn dùng phần mềm đời trước. Cấu hình Core i3-3240 hoặc Core i5-3340 với 4 GB bộ nhớ đủ cho phần mềm điều khiển và phần mềm thu thập dữ liệu viết cho nền tảng cũ, đồng thời giữ được khe cắm cho card chuyên dụng đang dùng.
So sánh với các vỏ cùng nhóm
Bảng dưới so bốn thùng đặt bàn và treo tường theo các tiêu chí quyết định lúc lập dự toán: khổ bo mạch, cửa trước, bộ nguồn kèm theo và bộ dựng sẵn đang có trên site.
| Model | Khổ bo mạch | Cửa trước | Bộ nguồn kèm theo | Bộ dựng sẵn trên site | Chọn khi nào |
|---|---|---|---|---|---|
| IPC-5120 | Micro-ATX | Bảng cổng vào ra, không có cửa khoá | Không kèm, đặt riêng | Bản Core i3 và bản Core i5 | Thân gọn, cần nhiều cổng nối tiếp |
| IPC-7120 | ATX | Bảng cổng vào ra, không có cửa khoá | Theo tài liệu hãng | Chưa có bộ dựng sẵn | Bo mạch khổ ATX, cần nhiều khe cắm hơn |
| IPC-7130 | ATX hoặc Micro-ATX | Cửa khoá được | Theo tài liệu hãng | Bản core i3 và bản core i5 | Cần thay ổ cứng khi máy đang chạy |
| IPC-7220 | ATX hoặc Micro-ATX | Cửa khoá được, có còi báo lỗi | Theo tài liệu hãng | Nhiều bản theo đời vi xử lý | Vị trí có người qua lại, cần chống chạm nhầm |
Ba câu hỏi giúp chốt nhanh. Bo mạch dự kiến khổ nào: Micro-ATX thì IPC-5120, ATX thì IPC-7120. Máy đặt ở nơi có người qua lại hay không: có thì chuyển sang thùng có cửa khoá. Có cần thay ổ khi máy đang chạy hay không: có thì chọn thùng có khay tháo nóng. Mã đặt hàng cụ thể của dòng này được nêu trong bài Advantech IPC-5120-30ZBE.
Mua Advantech IPC-5120 ở đâu
Vỏ máy bán riêng nằm ở trang máy tính công nghiệp IPC-5120, thuộc danh mục Desktop/Wallmount IPC trong nhóm tổng máy tính công nghiệp IPC. Hai bộ dựng sẵn nằm cùng danh mục.
Khi hỏi báo giá nên gửi bốn thông tin: số thiết bị nối qua cổng nối tiếp và chuẩn tín hiệu của từng thiết bị, số card mở rộng cần cắm, dung lượng ổ dữ liệu, và kích thước khoang trống nơi đặt máy. Bốn thông tin này quyết định bo mạch, bộ nguồn và số khay ổ. Cần đối chiếu thêm các dòng máy khác của hãng thì xem danh mục máy tính công nghiệp Advantech trên IPC247. Chưa chắc nên chọn máy cắm card hay máy nhúng không quạt, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech IPC-5120
IPC-5120 dùng bo mạch chủ khổ nào?
IPC-5120 nhận bo mạch chủ khổ Micro-ATX. Mã cùng dòng IPC-7120 nhận bo mạch khổ ATX. Đây là điểm phân biệt đầu tiên phải chốt, vì khoảng trống và vị trí lỗ bắt vít bên trong hai thùng khác nhau.
Hai cấu hình IPC-5120 dựng sẵn có bao nhiêu cổng COM?
Hai bộ dựng sẵn trên site dùng bo mạch AIMB-501G2-KSA2E với 10 cổng COM, 2 cổng USB 3.0, 2 cổng LAN cùng ngõ ra VGA, DVI và LVDS. Số cổng nối tiếp này đủ cho một trạm gom dữ liệu từ nhiều thiết bị đo mà chưa cần thêm card mở rộng.
Vỏ IPC-5120 bán riêng có kèm bộ nguồn không?
Mã thùng IPC-5120-00CE được ghi là thùng cho bo mạch Micro-ATX không kèm bộ nguồn. Hai cấu hình dựng sẵn đi cùng bộ nguồn PS8-250ATX-ZE, chuẩn 80 PLUS Bronze PS/2 250 W. Khi mua vỏ riêng phải đặt bộ nguồn thành một dòng hàng tách biệt.
IPC-5120 lắp được bao nhiêu card mở rộng?
IPC-5120 có 4 khe cắm cho card nửa khổ, đúng mức tối đa của bo mạch Micro-ATX; con số 4 đến 7 khe trong tài liệu hãng ghi chung cho cả dòng, trong đó bản 7 khe là IPC-7120 khổ ATX. Hai bộ dựng sẵn trên site cũng ghi 4 khe. Số khe dùng được vẫn cần chốt theo bo mạch lắp kèm.
IPC-5120 lắp được mấy ổ đĩa?
Thùng bố trí khoang chống sốc cho một ổ quang 5.25 inch cùng hai ổ cứng 3.5 inch. Hai bộ dựng sẵn đi kèm một ổ 500 GB SATA 3 loại 3.5 inch, còn khay thứ hai để trống cho ổ dữ liệu lắp thêm.
