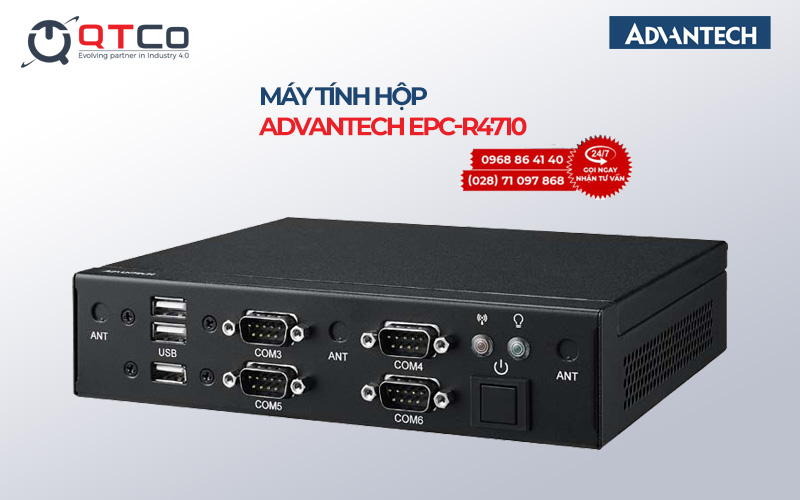

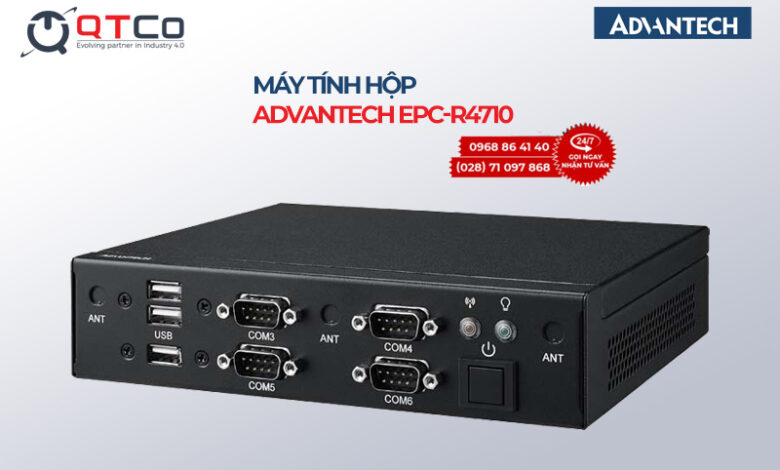

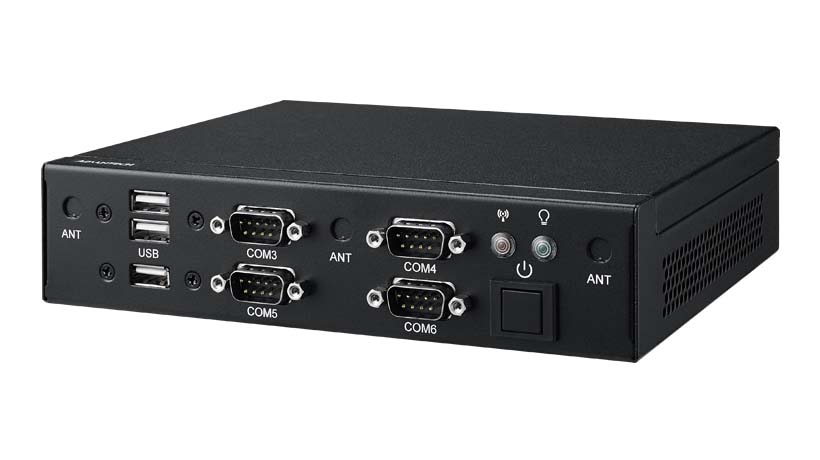

Máy tính hộp Advantech EPC-R4710 là máy nền ARM dùng vi xử lý nhân đôi Cortex-A72, có hai cổng Gigabit, sáu cổng nối tiếp và phần hình gồm hai ngõ HDMI cùng một ngõ eDP. Cấu hình đó hướng tới quầy tự phục vụ, điểm bán hàng và máy bán hàng tự động. Điểm đáng khai thác nhất của máy trong nhóm này là hai cổng mạng, vì nó cho phép tách mạng thanh toán khỏi mạng quản lý ngay tại thiết bị.
Thông số kỹ thuật EPC-R4710
Catalog trên site chưa mở trang riêng cho mã này, nên bảng dưới lấy theo bảng thông số đã công bố trong bài mô tả gốc của chính mã EPC-R4710. Ô nào chưa có dữ liệu chắc chắn thì ghi theo tài liệu hãng.
| Hạng mục | Thông số EPC-R4710 |
|---|---|
| Kiểu máy | Máy tính hộp nền ARM, không quạt |
| Vi xử lý | Vi xử lý ARM nhân đôi Cortex-A72; tên vi mạch đầy đủ theo tài liệu hãng |
| Bộ nhớ | 2 GB LPDDR4 1333 MHz hàn sẵn trên bo |
| Lưu trữ trong | 16 GB eMMC |
| Lưu trữ ngoài | 1 khe Micro SD |
| Ngõ hình ảnh | 2 ngõ HDMI và 1 ngõ eDP |
| Video | Giải mã 4K theo chuẩn H.264 và H.265; mã hoá H.264 |
| Cổng mạng | 2 cổng 10/100/1000 Mbps |
| Cổng USB | 5 cổng USB loại A gồm 1 cổng USB 3.0 và 4 cổng USB 2.0, kèm 1 cổng USB OTG |
| Cổng nối tiếp | 6 cổng |
| Vào ra số | 5 chân mức 3,3 V, đưa ra qua đầu nối D-SUB 9 |
| Âm thanh | 1 ngõ ra và 1 ngõ vào micrô |
| Khe mở rộng | 1 khe M.2 2230 Key E dẫn tín hiệu SDIO, UART, PCIe và USB; 1 khe mini PCIe khổ đầy đủ; 1 khe SIM |
| Đèn báo và nút | 1 đèn nguồn, 1 đèn mạng không dây, 1 nút nguồn, 1 nút khởi động lại |
| Bộ hẹn giờ giám sát | Có, thời gian chờ tối đa 21 giây, mặc định 10 giây |
| Nguồn cấp | 12 V một chiều |
| Điện tiêu thụ | 15 W |
| Nhiệt độ làm việc | 0 tới 50 độ C, hoặc âm 20 tới 70 độ C tuỳ cấu hình |
| Độ ẩm | 5 tới 95 phần trăm |
| Kích thước | 190 x 150 x 43 mm |
| Hệ điều hành | Android và Linux, có bản Debian theo mô tả dòng máy |
Một cảnh báo khi tra chéo tài liệu cũ trên site: có bài mô tả mã khác chép nhầm đoạn văn giới thiệu của EPC-R4710, dẫn tới ghi sai vi xử lý cho mã đó. Số liệu trong bảng trên là của chính mã EPC-R4710, lấy từ bảng thông số trong bài mô tả gốc của mã này. Khi đặt hàng vẫn nên đối chiếu tài liệu hãng theo đúng mã đặt hàng đầy đủ.
Hai cổng Gigabit dùng để tách mạng thế nào
Máy đặt ở quầy thường phải nói chuyện với hai bên rất khác nhau: hệ thống bán hàng hoặc thanh toán ở một bên, hệ thống quản lý thiết bị và cập nhật nội dung ở bên kia. Hai bên này thường thuộc hai vùng mạng có mức kiểm soát khác nhau. Có hai cổng mạng vật lý nghĩa là tách được ngay tại máy, không phải dựng mạng ảo trên một cổng.
| Cách chia | Dùng khi nào | Phải cấu hình gì | Hạn chế |
|---|---|---|---|
| Một cổng cho mạng nghiệp vụ, một cổng cho mạng quản lý | Quầy có hệ thanh toán riêng, tách khỏi mạng nội bộ | Định tuyến mặc định chỉ đặt trên một cổng, cổng còn lại chỉ có tuyến tĩnh | Sai định tuyến mặc định làm lộ đường đi giữa hai vùng |
| Một cổng lên mạng, một cổng xuống thiết bị trường | Máy vừa gom số liệu cân, đầu đọc mạng, vừa báo về trung tâm | Cổng xuống dùng dải địa chỉ riêng, không cấp phát địa chỉ chồng lấn | Máy trở thành điểm hỏng duy nhất của nhánh thiết bị phía dưới |
| Hai cổng gộp thành một đường dự phòng | Vị trí không cho phép mất kết nối, có hai đường mạng riêng | Hệ điều hành phải hỗ trợ gộp cổng, hai đường phải đi qua hai thiết bị chuyển mạch khác nhau | Không tăng băng thông nếu hai đường về chung một thiết bị chuyển mạch |
| Một cổng dây, một đường không dây qua khe mở rộng | Quầy di động hoặc điểm chưa kéo được dây thứ hai | Chọn đường ưu tiên và cách chuyển khi đường chính mất | Đường không dây thay đổi theo môi trường, cần đo trước khi chốt |
Điều hay bị bỏ sót là định tuyến mặc định. Máy có hai cổng nhưng chỉ nên có một tuyến mặc định. Nếu đặt tuyến mặc định trên cả hai, gói tin sẽ đi ra cổng không mong muốn và phần cách ly giữa hai vùng mạng mất tác dụng. Việc này phải ghi rõ trong hồ sơ cấu hình để người bảo trì sau không đặt lại theo thói quen.
EPC-R4710 dùng cho việc gì
- Quầy tự phục vụ và điểm bán hàng. Sáu cổng nối tiếp và năm cổng USB đủ cho màn hình chạm, máy in hoá đơn, đầu đọc mã vạch và ngăn đựng tiền. Hai cổng mạng cho phép tách đường thanh toán khỏi đường quản lý.
- Máy bán hàng tự động. Máy đọc trạng thái bo điều khiển qua cổng nối tiếp, đọc cảm biến cửa qua chân vào ra số, và báo tình trạng hàng về trung tâm qua cổng mạng hoặc mô-đun lắp ở khe mở rộng.
- Bảng hiển thị hai màn. Phần hình gồm hai ngõ HDMI và một ngõ eDP, kèm giải mã video 4K, hợp với quầy có một màn cho khách và một màn cho nhân viên.
- Trạm gom số liệu trong tủ. Bản cấu hình dải nhiệt rộng cho phép đặt máy trong tủ ít thông gió, dùng sáu cổng nối tiếp để gom nhiều nhánh thiết bị cùng lúc.
So sánh với các dòng cùng nhóm
Bốn máy dưới đây đều là máy hộp nền ARM cùng hãng và đều có số liệu công bố trên site, nên đối chiếu được trực tiếp. Bảng đọc theo trục cổng mạng và cổng ngoại vi, đúng trục của bài.
| Model | Vi xử lý | Cổng mạng và USB | Nguồn và điện tiêu thụ | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| EPC-R4710 | ARM nhân đôi Cortex-A72 | 2 cổng Gigabit; 5 USB loại A và 1 USB OTG | 12 V một chiều, 15 W | 0 tới 50 độ C hoặc âm 20 tới 70 độ C | Sáu cổng nối tiếp, hai ngõ HDMI, tách được hai vùng mạng |
| EPC-R4680 | ARM Cortex-A17 bốn nhân, tới 1,6 GHz | 1 cổng Gigabit; 5 USB loại A và 1 USB OTG | 12 V một chiều, mức tiêu thụ theo tài liệu hãng | 0 tới 55 độ C hoặc âm 20 tới 70 độ C | Ngõ HDMI 4K kèm ngõ VGA, sáu cổng nối tiếp, tám chân vào ra số |
| EPC-R3430 | NXP i.MX6 trên bo RSB-3430 (UIO40-Express) | 2 cổng Gigabit; 1 USB 3.0 và 1 USB 2.0 | 12 V một chiều, 11,5 W | 0 tới 50 độ C | Thân nhỏ 174 x 108 x 41 mm, giải mã video 4K, có bảng mở rộng UIO |
| EPC-R3720 | NXP i.MX8M Plus, nhân Cortex-A53 | 2 cổng Gigabit, có cấu hình thêm cụm 4 cổng; 1 USB 3.2 và 1 USB 2.0 | 12 V một chiều, 9,2 W | Âm 40 tới 70 độ C | Dải nhiệt rộng nhất nhóm, có cổng CAN Bus, thân mỏng 25 mm |
Cách chọn rút gọn. Cần nhiều cổng ngoại vi cho một quầy đầy đủ thì EPC-R4710 là bản rộng cổng nhất trong nhóm. Cần ngõ VGA để nối màn hình cũ thì EPC-R4680 hợp hơn. Cần thân nhỏ đặt sau lưng màn hình thì EPC-R3430. Cần đặt máy ngoài trời hoặc trong tủ kín không thông gió thì phải chuyển sang EPC-R3720 vì dải nhiệt rộng hơn hẳn.
Mua EPC-R4710 ở đâu
Mã này chưa có trang bán riêng trên site. Các máy hộp không quạt cùng nhóm nằm ở danh mục máy tính không quạt cho IoT.
Đề nghị báo giá nên nêu năm thông tin: số vùng mạng máy phải nối vào, danh sách thiết bị ngoại vi kèm kiểu cổng, số màn hình và độ phân giải, hệ điều hành sẽ chạy và nhiệt độ đo được tại chỗ đặt. Năm thông tin này quyết định chọn cấu hình dải nhiệt nào và có cần mô-đun mở rộng hay không. Danh sách các dòng máy nhúng cùng hãng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo số cổng mạng và môi trường lắp đặt, dùng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về EPC-R4710
EPC-R4710 dùng vi xử lý nào?
Bảng thông số của chính mã này ghi vi xử lý ARM với nhân đôi Cortex-A72, bộ nhớ LPDDR4 1333 MHz. Cần lưu ý khi đọc tài liệu cũ trên site, vì có bài mô tả mã khác chép nhầm đoạn văn của EPC-R4710. Tên đầy đủ của vi mạch phải tra theo tài liệu hãng đúng mã đặt hàng.
Hai cổng Gigabit của EPC-R4710 dùng để làm gì?
Hai cổng cho phép đặt máy đồng thời trên hai mạng tách rời, ví dụ một cổng nối mạng thanh toán và một cổng nối mạng quản lý thiết bị. Cách này giữ hai vùng mạng không thấy nhau, đơn giản hơn việc cấu hình mạng ảo trên một cổng duy nhất.
Máy có mấy cổng USB và cổng nối tiếp?
Theo số liệu công bố, máy có năm cổng USB loại A gồm một cổng USB 3.0 và bốn cổng USB 2.0, kèm một cổng USB OTG. Phần cổng trường gồm sáu cổng nối tiếp và năm chân vào ra số mức 3,3 V đưa ra qua đầu nối D-SUB 9.
EPC-R4710 chạy được hai màn hình không?
Số liệu công bố nêu phần hình gồm hai ngõ HDMI và một ngõ eDP, kèm bộ giải mã video 4K theo chuẩn H.264 và H.265. Số màn hình chạy đồng thời và độ phân giải từng ngõ phụ thuộc cấu hình cụ thể, cần xác nhận theo tài liệu hãng trước khi thiết kế giao diện.
Máy làm việc ở dải nhiệt nào?
Tài liệu nêu hai mức: 0 tới 50 độ C và âm 20 tới 70 độ C, tương ứng hai cấu hình khác nhau. Khi đặt máy trong thân quầy kín hoặc tủ không thông gió, phải đo nhiệt tại chỗ rồi chọn đúng cấu hình, vì nhiệt trong hộp kín cao hơn nhiệt phòng đáng kể.
Máy chạy hệ điều hành gì?
Số liệu công bố nêu Android và Linux, phần giới thiệu dòng máy nhắc thêm bản Debian. Đây là nền ARM nên phần mềm phải có bản biên dịch tương ứng, bản dựng cho máy x86 không chạy trực tiếp. Đây là điểm cần kiểm đầu tiên khi thay máy cũ.
