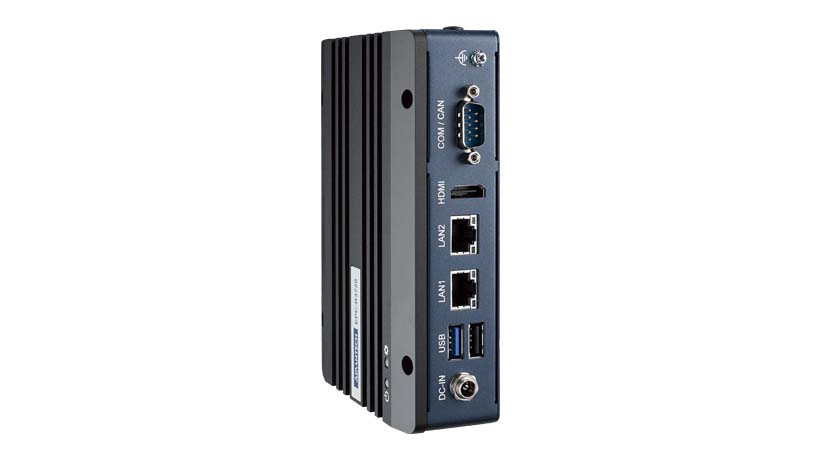

Máy tính hộp Advantech EPC-R3720 là máy nhúng không quạt nền NXP i.MX8M Plus, thân mỏng 25 mm, tiêu thụ 9,2 W và làm việc trong dải âm 40 tới 70 độ C. Dải nhiệt đó rộng hơn hẳn phần lớn máy nhúng cùng cỡ, nên bài viết này đi theo đúng điểm mạnh ấy: máy chịu được nhiệt tới đâu, và chỗ lắp phải làm gì để giữ nhiệt trong ngưỡng.
Thông số kỹ thuật EPC-R3720
Catalog trên site chưa mở trang riêng cho mã này, nên bảng dưới lấy theo bảng thông số đã công bố trong bài mô tả gốc. Ô nào chưa có dữ liệu chắc chắn thì ghi theo tài liệu hãng.

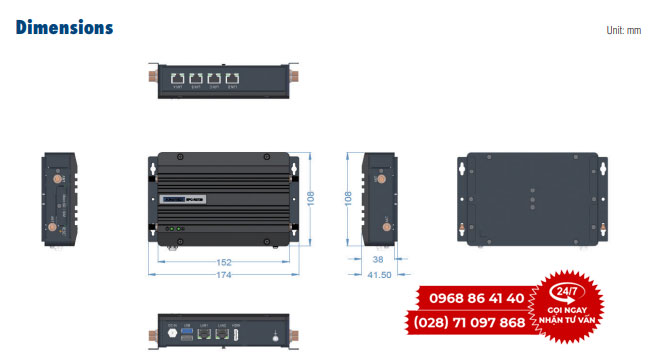

| Hạng mục | Thông số EPC-R3720 |
|---|---|
| Kiểu máy | Máy tính hộp nhúng nền ARM, không quạt, thân mỏng |
| Vi xử lý | NXP i.MX8M Plus, nhân ARM Cortex-A53 |
| Bộ xử lý đồ hoạ | GC7000UL, tăng tốc hai chiều và ba chiều, OpenGL ES 3.1, Vulkan, OpenCL 1.2 |
| Bộ nhớ | 6 GB LPDDR4 4000 MT/s hàn sẵn trên bo |
| Lưu trữ trong | 16 GB eMMC cho hệ điều hành, 8 MB SPI NOR cho thông tin bo mạch, 1 ổ cắm microSD |
| Ngõ hình ảnh | 1 cổng HDMI 2.0a, tới 3840 x 2160 ở 30 Hz |
| Giải mã và mã hoá video | Giải mã 1080p60 HEVC hoặc H.265 Main và VP9; mã hoá 1080p60 H.264 và H.265 |
| Cổng mạng | 2 cổng 10/100/1000 Mbps, cùng cụm 4 cổng Gigabit qua bộ chia ở một số cấu hình |
| Cổng USB | 1 cổng USB 3.2 Gen 1 Type A và 1 cổng USB 2.0 Type A ở mặt trước |
| Cổng trường | 1 cổng RS-485, 1 cổng RS-232 hai dây, 1 cổng CAN Bus 2.0B |
| Khe mở rộng | 1 khe mini PCIe kích thước đầy đủ, 1 khe M.2 2230 Key E, 1 khe Nano SIM |
| Nguồn cấp | 12 V một chiều, giắc DC có khoá |
| Điện tiêu thụ | 9,2 W |
| Nhiệt độ làm việc | Âm 40 tới 70 độ C |
| Độ ẩm | 5 tới 95 phần trăm, không ngưng tụ |
| Kích thước và trọng lượng | 174 x 108 x 25 mm, khoảng 750 g |
| Kiểu gá | Giá treo tường và giá gá thanh ray DIN |
| Hệ điều hành | Linux Yocto và Android |
Máy chia thành bốn kiểu cụm cổng phía sau theo hướng ứng dụng, nên khi đặt hàng phải chốt cụm cổng trước chứ không chỉ chốt tên model. Cách đọc các cụm cổng theo hướng ứng dụng của dòng máy cùng họ được trình bày ở bài máy tính hộp Advantech EPC-R3710 và bốn mã đặt hàng.
Dải âm 40 tới 70 độ C đòi hỏi gì ở chỗ lắp
Con số ghi trên tờ thông số là nhiệt độ không khí quanh máy, không phải nhiệt độ ngoài trời. Trong một tủ kín, hai con số này chênh nhau đáng kể. Bảng dưới đọc theo kiểu vỏ mà máy sẽ nằm bên trong.
| Kiểu vỏ hoặc tủ | Nhiệt bên trong so với bên ngoài | Đường thoát nhiệt | Việc phải làm khi lắp |
|---|---|---|---|
| Tủ kim loại kín trong nhà xưởng | Thường cao hơn nhiệt phòng khoảng mười tới mười lăm độ, tuỳ số thiết bị trong tủ | Dẫn nhiệt ra vỏ tủ rồi toả ra không khí xưởng | Chừa khoảng hở quanh thân máy, không kẹp máy giữa hai thiết bị nóng |
| Tủ kín ngoài trời phơi nắng | Cao hơn nhiều vào buổi trưa vì vỏ tủ hấp thụ bức xạ mặt trời | Chủ yếu qua vỏ tủ, nên phụ thuộc mái che và màu vỏ | Làm mái che, đo nhiệt trong tủ vào giờ nóng nhất chứ không đo buổi sáng |
| Hộp nhỏ hoặc khoang kín sau màn hình | Cao hơn rõ rệt vì thể tích không khí quá ít | Gần như chỉ có dẫn nhiệt qua điểm tiếp xúc với khung | Bắt mặt toả nhiệt của máy áp vào khung kim loại, không bọc máy trong vật liệu cách nhiệt |
| Kho lạnh hoặc trạm vùng nhiệt độ thấp | Thấp hơn ngưỡng khởi động của nhiều máy thông thường | Không phải lo thoát nhiệt, phải lo ngưng tụ hơi nước | Chống ngưng tụ khi cửa kho mở, giữ máy chạy liên tục thay vì tắt bật theo ca |
Ba việc rút ra cho bản vẽ tủ. Thứ nhất, đo nhiệt tại đúng vị trí đặt máy, cửa tủ đóng, vào khung giờ nóng nhất trong ngày. Thứ hai, mức 9,2 W của máy gần như không đáng kể, nên nếu nhiệt trong tủ vượt ngưỡng thì nguyên nhân nằm ở thiết bị khác chứ không ở máy tính. Thứ ba, máy không quạt lấy vỏ làm bề mặt toả nhiệt, nên bọc máy hoặc kê sát vách kín là cách nhanh nhất làm hỏng lợi thế dải nhiệt rộng. Phần điện của bài toán này được bàn riêng ở bài cấp nguồn cho máy nhúng không quạt EPC-T3217.
EPC-R3720 dùng cho việc gì
- Tủ điều khiển ngoài trời cho giao thông và chiếu sáng. Dải âm 40 tới 70 độ C phủ được cả đêm lạnh lẫn trưa nắng, còn nguồn 12 V phù hợp với hệ điện tại tủ. Cổng CAN cho phép ghép thẳng với thiết bị dùng chuẩn này trên phương tiện.
- Đầu phát biển báo đặt trong khoang kín. Ngõ HDMI 2.0a xuất tới 3840 x 2160 và bộ giải mã phần cứng đủ cho một màn hình lớn, còn thân mỏng 25 mm nhét vừa khoang sau màn hình mà máy hộp thường không lọt.
- Cổng dữ liệu trong nhà máy có nhiều nhánh mạng. Cụm cổng bốn cổng Gigabit ở một số cấu hình cho phép gom nhiều nhánh thiết bị vào một máy, thay vì thêm một bộ chia mạng riêng trong tủ.
- Trạm thu thập dữ liệu trong kho lạnh. Máy chạy được ở vùng nhiệt độ thấp mà nhiều máy thông thường không khởi động nổi, phần cần xử lý thêm là chống ngưng tụ hơi nước mỗi lần cửa kho mở.
So sánh theo dải nhiệt và mức tiêu thụ
Bốn máy dưới đây so theo đúng trục của bài: dải nhiệt công bố và lượng nhiệt máy tự sinh ra. Hai máy đối chiếu có trang sản phẩm trên site nên số liệu lấy trực tiếp từ đó.
| Model | Dải nhiệt công bố | Điện tiêu thụ | Nguồn cấp | Chọn khi nào |
|---|---|---|---|---|
| EPC-R3720 | Âm 40 tới 70 độ C | 9,2 W | 12 V một chiều, giắc có khoá | Tủ ngoài trời, kho lạnh, khoang kín sau màn hình; cần thêm cổng CAN và HDMI 4K |
| EPC-R3220 | Âm 20 tới 70 độ C | 4,7 W | 12 tới 24 V một chiều | Tủ điện trong nhà và trạm ngoài trời có che, cần gom thiết bị nối tiếp là chính |
| ARK-2121F | Âm 20 tới 70 độ C với SSD/RAM dải nhiệt rộng (0 tới 45 độ C nếu dùng HDD) | Theo tài liệu hãng | 9 tới 36 V một chiều | Cần nhiều cổng nối tiếp và cổng USB, chạy phần mềm nền x86 |
| UNO-2271G | 0 tới 50 độ C | Theo tài liệu hãng | 10 tới 30 V một chiều qua cầu đấu | Chỗ lắp trong nhà có nhiệt độ ổn định, ưu tiên thân nhỏ và mở rộng bằng mô-đun |
Đọc bảng theo hai bước. Bước một, xác định nhiệt cao nhất và thấp nhất đo được tại chỗ lắp, rồi loại các máy không phủ hết dải đó. Bước hai, trong số máy còn lại, chọn theo cổng cần dùng. Rất nhiều trường hợp chọn nhầm vì làm ngược thứ tự này: chốt cổng trước, đến lúc lắp mới phát hiện nhiệt trong tủ vượt ngưỡng của máy đã mua.
Mua EPC-R3720 ở đâu
Mã này chưa có trang bán riêng trên site. Các máy hộp không quạt dùng cho hệ thống kết nối nằm ở danh mục máy tính không quạt cho IoT, cùng nhóm với hai máy đối chiếu trong bảng trên.
Đề nghị báo giá nên nêu bốn thông tin: nhiệt cao nhất và thấp nhất đo được trong tủ, kiểu vỏ và có mái che hay không, cụm cổng phía sau cần dùng, và điện áp tại điểm đấu. Bốn thông tin này quyết định máy có chạy được cả năm tại vị trí đó hay phải đổi kiểu tủ. Danh sách các dòng máy công nghiệp cùng hãng nằm ở chuyên mục máy tính công nghiệp Advantech trên IPC247. Khi cần lọc nhanh theo môi trường lắp đặt và số cổng, dùng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về EPC-R3720
EPC-R3720 dùng vi xử lý nào?
Theo bảng thông số công bố, máy dùng NXP i.MX8M Plus với nhân ARM Cortex-A53, kèm bộ xử lý đồ hoạ GC7000UL hỗ trợ tăng tốc hai chiều và ba chiều. Đây là nền ARM nên phần mềm phải có bản biên dịch tương ứng, không chạy trực tiếp bản dựng cho máy x86.
Dải âm 40 tới 70 độ C có nghĩa máy đặt được ngoài trời không?
Đặt được trong tủ ngoài trời có che chắn mưa nắng, nhưng dải nhiệt không thay cho vỏ bảo vệ. Máy vẫn cần tủ chống nước và chống bụi ở mức phù hợp với vị trí. Điều dải nhiệt bảo đảm là máy không phải tắt khi nhiệt trong tủ tăng cao vào buổi trưa hoặc hạ thấp vào ban đêm.
Máy tiêu thụ bao nhiêu điện và có cần quạt không?
Số liệu công bố là 9,2 W với nguồn 12 V một chiều. Máy thuộc kiểu không quạt, tản nhiệt qua vỏ, nên trong tủ cần chừa khoảng hở quanh thân để không khí đi qua bề mặt vỏ. Mức 9,2 W là rất thấp, phần nhiệt phải tính chủ yếu đến từ thiết bị khác trong cùng tủ.
EPC-R3720 có mấy cổng mạng và cổng trường?
Bảng thông số nêu hai cổng 10/100/1000 Mbps, cùng một cụm cổng bốn cổng Gigabit qua bộ chia trong một số cấu hình. Phía sau máy còn có một cổng RS-485, một cổng RS-232 hai dây và một cổng CAN Bus 2.0B. Máy chia thành bốn kiểu cụm cổng phía sau theo hướng ứng dụng.
Bộ nhớ và lưu trữ của máy là bao nhiêu?
Số liệu công bố nêu 6 GB LPDDR4 ở mức 4000 MT/s hàn sẵn trên bo, 16 GB eMMC cho hệ điều hành và 8 MB SPI NOR cho thông tin bo mạch. Máy còn có một ổ cắm microSD. Bộ nhớ hàn chết trên bo nên phải chọn đúng ngay từ đơn hàng đầu.
Máy gá vào đâu và nặng bao nhiêu?
Máy hỗ trợ giá treo tường và giá gá thanh ray DIN, thân 174 x 108 x 25 mm, nặng khoảng 750 g. Thân mỏng 25 mm nên gá được vào những tủ nông mà máy hộp thông thường không vừa, nhưng khi gá phải giữ chiều đặt sao cho mặt toả nhiệt không bị áp sát vào vách tủ.
