Cấp nguồn EPC-T3217 là phần cần chốt sớm hơn cả cấu hình, vì máy tính nhúng không quạt này thường nằm ở tủ điện, trên xe hoặc trong phòng điều hành, mỗi chỗ một kiểu nguồn. Theo thông số công bố, máy nhận dải điện áp rộng 9 tới 36 V một chiều, tức là cắm được vào cả nguồn 12 V lẫn nguồn 24 V. Bài viết đi theo bốn kiểu trạm hay gặp, rủi ro của từng kiểu và cách bố trí nguồn dự phòng.
EPC-T3217 là máy gì

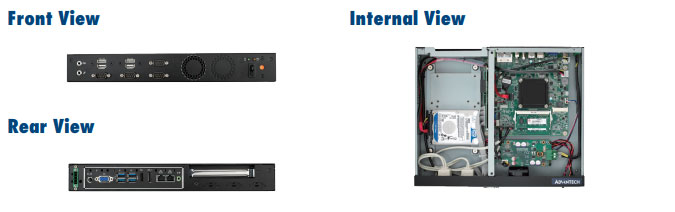

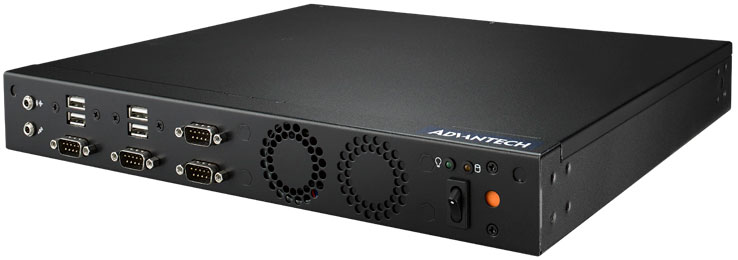

Theo bài gốc, EPC-T3217 là máy tính nhúng không quạt dựng trên nền bo mạch nhúng mỏng 1U theo khổ Mini-ITX siêu mỏng, thân cao 44,2 mm, hỗ trợ vi xử lý Intel Pentium, Celeron hoặc Atom ở bản lõi kép và lõi tứ. Máy tản nhiệt thụ động: bộ tản nhiệt áp vào linh kiện sinh nhiệt rồi truyền ra vỏ, lấy vỏ làm bề mặt toả nhiệt. Thân máy dự trữ sẵn lỗ cho ăng ten không dây bên cạnh các cổng USB và cổng nối tiếp.
Hai điều rút ra cho phần điện: máy tiêu thụ thấp nên bộ nguồn không cần công suất lớn, và máy nhận dải điện áp rộng nên phần lớn trạm không cần bộ chuyển trung gian. Các mục còn lại theo tài liệu hãng đúng mã đặt hàng.
Cấp nguồn EPC-T3217 theo bốn kiểu trạm
Bảng dưới đọc theo nguồn đang có sẵn tại vị trí lắp. Cột rủi ro là điều phải chặn ngay từ bản vẽ tủ, không phải điều xử lý sau khi máy đã chạy.
| Nguồn sẵn có tại trạm | Cách đấu | Rủi ro phải chặn | Thiết bị đi kèm |
|---|---|---|---|
| Thanh nguồn 24 V một chiều trong tủ điện | Đấu thẳng, vì 24 V nằm trong dải 9 tới 36 V của máy | Sụt áp ngắn khi thiết bị động lực cùng tủ khởi động | Attomat hoặc cầu chì riêng cho nhánh máy tính, đầu cốt bắt chặt |
| Ắc quy 12 V trên xe hoặc trạm ngoài trời | Đấu thẳng qua cầu chì, giữ dây nguồn ngắn nhất có thể | Xung áp lúc đề máy, điện áp tụt dưới ngưỡng khi ắc quy yếu | Bộ bảo vệ xung, mạch giám sát điện áp để tắt máy theo trình tự |
| Lưới xoay chiều 220 V trong phòng điều hành | Qua bộ nguồn công nghiệp gắn thanh DIN, đưa ra 24 V một chiều | Mất điện lưới làm máy tắt đột ngột giữa lúc ghi dữ liệu | Mô đun ắc quy đệm sau bộ nguồn, hoặc bộ lưu điện cho cả tủ |
| Trạm quan trọng cần hai đường nguồn | Hai bộ nguồn đấu song song qua mô đun tách nguồn | Một đường hỏng kéo sập đường còn lại; không ai biết đường nào đã mất | Mô đun dự phòng nguồn có tiếp điểm báo lỗi đưa về bộ điều khiển |
Thứ tự xử lý trong thực tế: xác định điện áp và dòng tại điểm đấu trước, sau đó mới tính dự phòng. Rất nhiều trạm lắp bộ lưu điện lớn cho tủ nhưng lại quên tách nhánh máy tính khỏi nhánh động lực, nên máy vẫn khởi động lại mỗi lần động cơ trong tủ khởi động.
Cần dự phòng bao lâu là đủ
- Đủ để tắt theo trình tự. Mức tối thiểu là vài phút, đủ cho phần mềm ghi nốt dữ liệu trong bộ đệm và đóng tệp trước khi tắt. Mức này chặn được phần lớn hỏng dữ liệu do mất điện.
- Đủ để vượt qua lần chuyển nguồn. Nhà máy có máy phát dự phòng thì máy tính chỉ cần cầm cự qua khoảng thời gian chuyển tải, thường tính bằng chục giây. Mức này rẻ và dễ bố trí ngay trong tủ.
- Đủ để chạy hết ca. Chỉ áp dụng cho trạm phải ghi liên tục, ví dụ trạm quan trắc. Khi đó phải tính công suất tiêu thụ thật của máy đo trong một ca chứ không lấy con số ghi trên nhãn bộ nguồn.
- Ghi lại mỗi lần mất điện. Đặt cảnh báo khi máy khởi động lại ngoài kế hoạch. Không có nhật ký này thì việc sụt áp lặp lại sẽ bị hiểu nhầm thành lỗi phần mềm.
Máy cùng nhóm xét theo nguồn và nhiệt
Ba mã dưới đây có dải nguồn và dải nhiệt công bố đầy đủ trong danh mục, tiện đối chiếu khi trạm khắc nghiệt hơn phạm vi của một máy nhúng thân mỏng.
| Model | Dải nguồn vào đã công bố | Dải nhiệt làm việc đã công bố | Chọn khi nào |
|---|---|---|---|
| ARK-2121F | 9 tới 36 V một chiều | Âm 20 tới 70 độ C khi dùng ổ thể rắn và RAM chịu nhiệt rộng | Trạm ngoài trời hoặc gần nguồn nhiệt, cần thêm cổng nối tiếp và vào ra số cách ly |
| ARK-2230L | Giắc 12 V có khoá, có mô đun nguồn 9 tới 36 V khi đặt hàng kèm | Âm 20 tới 60 độ C | Trạm đã có sẵn nguồn 12 V ổn định và cần mở rộng theo mô đun |
| AIIS-5410P | 9 tới 36 V một chiều | Âm 20 tới 60 độ C | Trạm ảnh cần cấp nguồn cho camera theo dây mạng ngay từ máy |
Mua EPC-T3217 ở đâu
Mã EPC-T3217 không có trang sản phẩm riêng trong danh mục, nên khi hỏi hàng cần gửi kèm điện áp tại điểm đấu, cách bố trí dự phòng và nhiệt độ trong tủ. Các mã cùng nhóm đang có trang sản phẩm gồm ARK-2121F, ARK-2230L và AIIS-5410P, cùng nằm trong danh mục máy tính không quạt.
Bản có khe mở rộng của cùng họ máy hộp được nêu ở bài máy tính nhúng không quạt EPC-T3285, còn cách đọc mã đặt hàng theo dòng nằm ở bài máy tính hộp nhúng Advantech EPC-T2000. Danh mục máy cùng hãng nằm ở trang máy tính công nghiệp Advantech trên IPC247. Khi đã rõ nguồn tại trạm và dải nhiệt, lọc model bằng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về cấp nguồn EPC-T3217
EPC-T3217 nhận điện áp vào bao nhiêu?
Theo thông số công bố, máy nhận dải điện áp rộng từ 9 tới 36 V một chiều. Dải này bao trùm cả nguồn 12 V và nguồn 24 V nên máy cắm thẳng được vào thanh nguồn của phần lớn tủ điện công nghiệp mà không cần bộ chuyển trung gian.
Đấu thẳng vào thanh 24 V của tủ có an toàn không?
An toàn về mặt điện áp, nhưng nên đi qua một attomat hoặc cầu chì riêng cho nhánh máy tính. Khi thiết bị công suất lớn trong tủ khởi động, điện áp trên thanh chung có thể sụt trong thời gian ngắn. Nhánh riêng giúp tách máy khỏi các sự cố ở nhánh động lực.
Máy có cần bộ lưu điện không?
Cần khi việc mất điện đột ngột làm hỏng dữ liệu đang ghi hoặc làm gián đoạn quy trình. Với máy nhận nguồn một chiều, cách gọn là dùng mô đun ắc quy đệm phía sau bộ nguồn trong tủ, đủ thời gian cho máy ghi nốt dữ liệu và tắt theo trình tự.
Máy chạy được vi xử lý nào?
Bài gốc công bố nền bo mạch nhúng mỏng 1U theo khổ Mini-ITX siêu mỏng, hỗ trợ vi xử lý Intel Pentium, Celeron hoặc Atom ở bản lõi kép và lõi tứ. Mức vi xử lý cụ thể phụ thuộc mã đặt hàng, cần tra theo tài liệu hãng.
Vì sao máy không quạt vẫn phải tính chuyện cấp nguồn cẩn thận?
Vì máy không quạt thường được đặt ở chỗ khó với tới, trong tủ kín hoặc trên cao. Một lần mất nguồn ngoài kế hoạch ở vị trí đó tốn nhiều công đi lại hơn hẳn so với máy đặt trong phòng máy, nên phần bảo vệ nguồn phải làm ngay từ lúc lắp.
