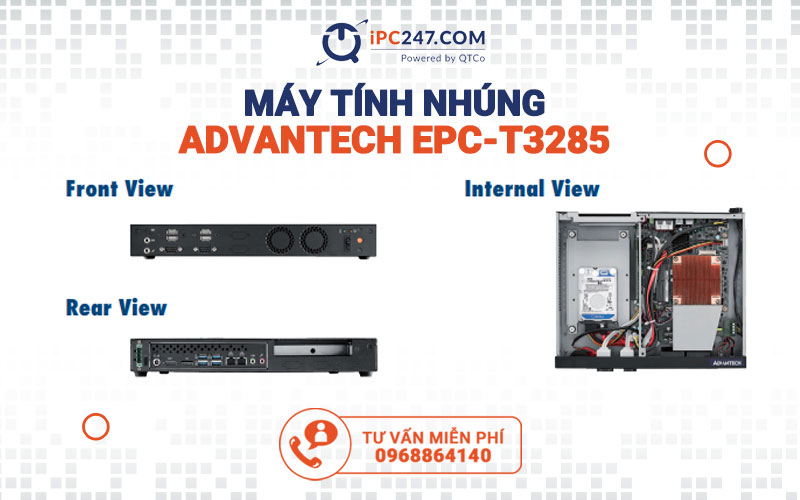

EPC-T3285 là máy tính nhúng không quạt của Advantech dựng trên chipset Intel H110, điểm khác biệt so với phần lớn máy nhúng cùng cỡ là có khe mở rộng PCIe và bộ nhớ khổ SO-DIMM chuẩn DDR4. Nói ngắn gọn, đây là máy dành cho vị trí vừa cần thân không quạt vừa cần cắm thêm card rời. Bài viết nêu đúng những gì đã công bố về máy, các việc máy làm tốt và danh sách phải hỏi trước khi ký đơn hàng.
Thông số kỹ thuật EPC-T3285
Catalog sản phẩm trên site chưa có mã EPC-T3285, và tài liệu tiếng Việt của dòng máy công bố khá ít số liệu. Vì vậy bảng dưới tách làm hai cột: điều đã công bố chắc chắn, và điều phải hỏi bên bán trước khi đặt. Cách trình bày này thực dụng hơn một bảng điền toàn số liệu phỏng đoán.
| Hạng mục | Điều đã công bố | Cần hỏi khi đặt hàng |
|---|---|---|
| Nền tảng | Chipset Intel H110 | Vi xử lý cụ thể đi kèm từng mã đặt hàng |
| Bộ nhớ | Khe SO-DIMM chuẩn DDR4 | Số khe và dung lượng tối đa hỗ trợ |
| Khe mở rộng | Có khe mở rộng PCIe | Số khe, kiểu khe và chiều dài card lắp vừa thân máy |
| Tản nhiệt | Không quạt, tản nhiệt qua vỏ | Nhiệt độ làm việc tối đa khi có card cắm thêm |
| Vào ra tín hiệu | Có các nút vào ra và đầu nối cảm biến đầu cuối | Số kênh vào ra số, có cách ly hay không |
| Kết nối | Đóng vai trò cổng kết nối trong hệ thống IoT | Số cổng mạng, số cổng nối tiếp và chuẩn từng cổng |
| Lưu trữ | Theo tài liệu hãng | Số khay ổ, có hỗ trợ ổ rút nhanh hay không |
| Nguồn cấp | Theo tài liệu hãng | Điện áp vào và mức tiêu thụ khi tải đầy |
| Kích thước và cách gá | Theo tài liệu hãng | Kích thước thân, kiểu gá và khoảng hở cần chừa |
| Hệ điều hành | Theo tài liệu hãng | Danh sách hệ điều hành có trình điều khiển sẵn |
Mười dòng trong bảng chính là mười câu hỏi nên gửi kèm yêu cầu báo giá. Trả lời xong mười câu này thì cấu hình máy đã rõ, và bên mua không phải chờ tới lúc nhận hàng mới biết card định cắm có lắp vừa hay không.
Khe mở rộng PCIe đổi lại điều gì
Máy nhúng cỡ nhỏ thường chỉ mở rộng qua khe mini PCIe, đủ cho mô-đun mạng không dây hoặc mô-đun di động nhưng không nhận được card khổ tiêu chuẩn. EPC-T3285 đi hướng khác: giữ thân không quạt nhưng chừa khe PCIe, nhờ đó cắm được card thu hình, card mạng chuyên dụng, card vào ra hoặc card giao tiếp bus trường mà nhà máy đã dùng quen.
Cái giá phải trả là thân máy dày hơn và bài toán nhiệt khó hơn. Một card cắm thêm sinh nhiệt ngay bên trong khoang kín, trong khi máy không có quạt để đẩy khí nóng ra. Vì vậy khi lắp card, nên hỏi rõ nhiệt độ làm việc tối đa trong trạng thái đã cắm card, chứ không lấy con số của máy trống. Đây là điểm khác biệt lớn nhất giữa máy hộp có khe cắm và máy hộp kín hoàn toàn.
Hai việc kỹ thuật nên làm trước khi chốt. Thứ nhất, đo chiều dài và chiều cao card định lắp rồi đối chiếu với khoang mở rộng của thân máy. Thứ hai, cộng công suất tiêu thụ của card vào công suất máy để kiểm tra bộ nguồn còn dư bao nhiêu. Phần chọn bộ nhớ và ổ lưu trữ cho máy nhúng được nói kỹ trong bài bộ nhớ và ổ lưu trữ cho máy tính nhúng công nghiệp.
EPC-T3285 dùng cho việc gì
- Trạm thu hình từ camera công nghiệp. Khe PCIe nhận card thu hình chuyên dụng của thiết bị kiểm tra, trong khi thân không quạt đặt được ngay cạnh chuyền mà không hút bụi vào trong.
- Máy điều khiển thiết bị dùng card giao tiếp cũ. Nhiều dây chuyền còn thiết bị chỉ nói chuyện qua card cắm chuyên dụng. Máy có khe mở rộng giữ được các thiết bị này chạy tiếp, thay vì thay cả cụm điều khiển.
- Cổng gom dữ liệu trong hệ thống IoT nhà máy. Máy đọc tín hiệu từ cảm biến đầu cuối, gom và chuyển tiếp lên lớp trên. Bộ nhớ DDR4 đủ để chạy đồng thời phần thu thập và phần đệm dữ liệu khi đường truyền chập chờn.
- Trạm điều khiển trong ngành thực phẩm và dược phẩm. Không quạt đồng nghĩa không luồng khí thổi ra từ máy, điều này có ý nghĩa ở khu vực kiểm soát bụi và vệ sinh.
So sánh với các dòng cùng nhóm
Ba máy dưới đây cùng thuộc nhóm máy hộp không quạt có khe cắm card, đều đang có trang sản phẩm trên site nên số liệu lấy trực tiếp từ đó.
| Model | Vi xử lý | Cổng và khe mở rộng | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| EPC-T3285 | Nền chipset Intel H110, vi xử lý theo tài liệu hãng | Có khe mở rộng PCIe, bộ nhớ SO-DIMM DDR4 | Theo tài liệu hãng | Theo tài liệu hãng | Thân không quạt nhưng vẫn cắm được card khổ tiêu chuẩn |
| ARK-3520P | Intel Core i3, i5 hoặc i7 dạng BGA | Khe PCI và PCIe x4, 6 cổng USB 3.0, 8 cổng COM, 2 khay ổ 2,5 inch rút được | 9 đến 36 V một chiều | Theo tài liệu hãng | Ba màn hình độc lập, bộ nhớ DDR4 tới 32 GB, tương thích mô-đun iDoor |
| ARK-3500 | Intel Core i3, i5 hoặc i7 dạng rPGA với chipset QM77 | 2 khe mở rộng gồm PCI, PCIe x1 và PCIe x4, 4 cổng USB 3.0, 8 cổng COM | 9 đến 34 V một chiều, giắc có khoá | Theo tài liệu hãng | Lưu trữ linh hoạt với 2 khe mSATA, 1 khe CFast và 2 khay ổ 2,5 inch |
| AIIS-5410P | Intel Core i3, i5 hoặc i7 thế hệ 6 | 1 khe PCIe x8, 1 khe mini PCIe, 8 cổng USB 3.0, 4 cổng mạng cấp nguồn | 9 đến 36 V một chiều | Âm 20 đến 60 độ C với ổ SSD | Bốn cổng mạng cấp nguồn cho camera, chịu rung 3 Grms khi dùng ổ SSD |
Bảng cho thấy ba hướng khác nhau. Cần nhiều cổng nối tiếp cùng khe cắm thì ARK-3520P và ARK-3500 là hai bản đầy đủ nhất. Cần nuôi camera bằng chính cổng mạng thì AIIS-5410P là bản duy nhất trong nhóm có sẵn bốn cổng cấp nguồn. Còn EPC-T3285 hợp khi yêu cầu gọn lại ở mức một khe cắm và một nền chipset quen thuộc.
Mua EPC-T3285 ở đâu
Mã này chưa có trang bán riêng trên site, nên đơn hàng đi theo cấu hình xác nhận với bên bán. Các máy hộp không quạt sẵn hàng nằm trong danh mục máy tính không quạt, còn các bài cùng chủ đề nằm ở chuyên mục máy tính nhúng. Một mã khác cùng họ EPC được mô tả chi tiết trong bài EPC-T42865A-08Y0E.
Yêu cầu báo giá nên đính kèm ba tài liệu: danh sách card định cắm kèm kích thước và công suất từng card, sơ đồ vị trí lắp có ghi nhiệt độ đo được trong tủ, và danh sách phần mềm sẽ chạy. Ba tài liệu này giúp bên bán xác nhận đúng mã đặt hàng ngay từ đầu thay vì trao đổi nhiều vòng. Phần kiến thức chung về các dòng máy nhúng của hãng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247. Khi còn phân vân giữa máy hộp có khe cắm và máy vỏ tường lắp bo mạch tiêu chuẩn, chạy công cụ chọn máy theo môi trường và số cổng rồi gửi kết quả kèm yêu cầu.
Câu hỏi thường gặp về EPC-T3285
EPC-T3285 khác gì máy nhúng cỡ nhỏ thông thường?
Khác ở chỗ máy có khe mở rộng PCIe trên nền chipset Intel H110, tức là cắm được card rời như card thu hình, card mạng chuyên dụng hoặc card vào ra. Máy nhúng cỡ nhỏ thường chỉ mở rộng bằng khe mini PCIe, không nhận được card khổ tiêu chuẩn.
Máy dùng loại bộ nhớ nào?
Bộ nhớ theo khổ SO-DIMM, chuẩn DDR4. Khổ SO-DIMM ngắn hơn thanh RAM máy bàn nên vừa với thân máy dẹt, còn DDR4 cho băng thông cao hơn và điện năng thấp hơn thế hệ trước. Dung lượng tối đa cụ thể lấy theo tài liệu hãng cho từng cấu hình.
Thiết kế không quạt có lợi gì trong nhà xưởng?
Bỏ quạt là bỏ chi tiết quay duy nhất trong máy, nhờ đó không phải thay quạt định kỳ, không hút bụi vào bên trong và không gây tiếng ồn. Ở khu vực nhiều bụi hoặc nhiều mạt kim loại, đây là khác biệt thấy rõ sau vài năm vận hành.
Nên hỏi những gì trước khi đặt EPC-T3285?
Nên hỏi bốn điều: vi xử lý cụ thể đi kèm mã đặt hàng, số khe mở rộng và chiều dài card tối đa lắp vừa, dải nhiệt độ làm việc thực tế, và các cổng nối tiếp cùng cổng mạng có sẵn. Bốn điều này quyết định máy dùng được hay không cho vị trí đã khảo sát.
Vòng đời của một máy nhúng công nghiệp là bao lâu?
Với phần lớn dòng máy nhúng công nghiệp, thời gian một cấu hình còn được cung ứng thường tính bằng năm chứ không phải vài tháng như máy văn phòng. Nhờ vậy đội máy trong nhà xưởng đặt bổ sung được cùng cấu hình sau vài năm, giữ nguyên ảnh hệ điều hành và bộ phụ tùng dự phòng.
